Disjoncteur Schneider Electric - A9N18372
Avis : Ce produit sera discontinué à l'avenir
Le disjoncteur miniature schneider electric ic60a est un disjoncteur multistandard qui combine la protection du circuit contre le courant de court-circuit et la protection du circuit contre le courant de surcharge. Il a 4 pôles et 80 a de courant. Sa largeur. Température de l'air ambiant pour le fonctionnement -25 à 70 °c. Degré de protection ip20.
Avis : Ce produit sera discontinué à l'avenir
Description

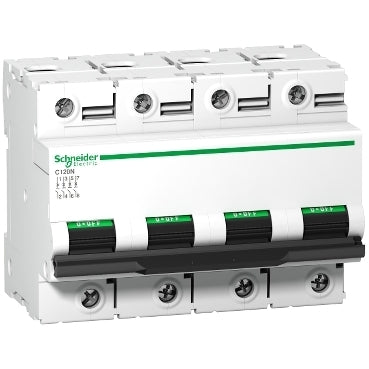

L'Acti 9 C120N est un disjoncteur basse tension (MCB). Ce produit est un disjoncteur 4P avec 4 pôles protégés. Il a un courant nominal de 80A et une caractéristique de coupure C. Le pouvoir de coupure de 230VAC à 400VAC est de 10000A selon EN/IEC 60898-1. Le pouvoir de coupure entre 380VAC et 415VAC est de 10kA selon la norme EN/IEC 60947-2. Ce disjoncteur C120 est conforme à la norme nationale EN/IEC 60898-1 et à la norme industrielle EN/IEC 60947-2.
Ce disjoncteur protège les circuits d'alimentation contre les courts-circuits et les courants de surcharge. La position d'arrêt de l'interrupteur situé sur la face avant est indiquée par une bande verte, ce qui permet de la repérer facilement d'un coup d'œil. Ce disjoncteur a une bonne capacité de surtension et est conçu pour offrir des performances élevées avec une longue durée de vie.
Ce disjoncteur Schneider Electric a une durée de vie électrique allant jusqu'à 5000 cycles et une durée de vie mécanique allant jusqu'à 20000 cycles. La tension d'isolation assignée à l'Ui est de 500VAC selon la norme EN/IEC 60947-2. La fréquence du réseau est de 50Hz ou 60Hz. La classe de limitation d'énergie est de 3 (selon EN/IEC60898-1), ce qui contribue à une protection rentable du circuit d'alimentation.
Le disjoncteur peut être monté sur un rail DIN pour une installation modulaire. La largeur de ce disjoncteur est de 6 modules de 18 mm. Le degré de pollution est de 3 et la catégorie de surtension est de IV. Ce produit est exécuté en blanc (RAL9003). Les dimensions sont les suivantes : 108 mm (L) x 81 mm (H) x 73 mm (P). Le poids est de 820g. Selon la norme IEC 60529, le degré de protection est IP20. Le degré de protection passe à IP40 lorsqu'il est monté dans un boîtier modulaire de classe d'isolation II. La température de fonctionnement est comprise entre -25°C et 70°C. La température de stockage est comprise entre -40°C et 85°C.
