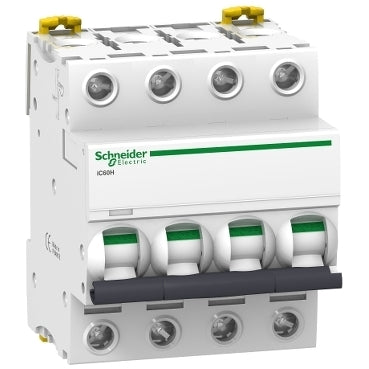

Disjoncteur Schneider Electric - A9F89463

L'Acti9 iC60H est un disjoncteur basse tension multistandard à double connexion tunnel. Ce disjoncteur 4P est doté de 4 pôles protégés. Il a un courant nominal de 63A et une caractéristique de coupure C. Le pouvoir de coupure de ce disjoncteur est de 10000A à 400VAC selon la norme domestique EN/IEC 60898-1, et de 30kA à 220VAC à 240VAC selon la norme industrielle EN/IEC 60947-2. Le disjoncteur iC60N est conforme aux normes nationales et industrielles.

Ce disjoncteur protège les circuits électriques contre les courts-circuits et les surcharges. L'indicateur unique VisiTrip indique clairement le disjoncteur qui s'est déclenché, ce qui le rend plus facile à trouver. L'indication verte de VisiSafe garantit l'ouverture physique des contacts, ce qui permet une maintenance en aval. Le mécanisme de coupure rapide prolonge la durée de vie de ce composant.

Ce disjoncteur Schneider Electric a une durée de vie électrique allant jusqu'à 10 000 cycles et une durée de vie mécanique allant jusqu'à 20 000 cycles. La tension d'isolation Ui assignée est de 500VAC. Sa classe de limitation 3, conformément à la norme EN/IEC60898-1, réduit le coût de la protection du circuit d'alimentation. Le disjoncteur peut être monté sur un rail DIN pour une installation modulaire.

Les dimensions du disjoncteur sont 72 mm (L) x 85 mm (H) x 78,5 mm (P), et il pèse 0,5 kg. Le degré de protection est IP20, conformément à la norme IEC 60529. Toutefois, le degré de protection passe à IP40 lorsqu'il est monté dans un boîtier modulaire de classe d'isolation II. La température de fonctionnement est comprise entre -35°C et 70°C, tandis que la température de stockage est comprise entre -40°C et 85°C.

• La largeur du marteau est de 4 modules de 18 mm.
• Le degré de pollution est de 3
• La catégorie de surtension est IV
• La couleur est blanche (RAL9003)
