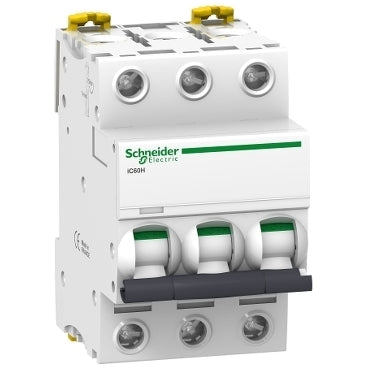

Disjoncteur Schneider Electric - A9F89332

Cet Acti9 iC60H est un disjoncteur basse tension multistandard avec des connexions à double tunnel. Il s'agit d'un disjoncteur 3P avec 3 pôles protégés. Il a un courant nominal de 32A et une caractéristique d'interruption C. Le pouvoir de coupure de ce disjoncteur est de 10000A à 400VAC selon la norme EN/IEC 60898-1 (norme domestique) et de 30kA à 220VAC à 240VAC selon la norme EN/IEC 60947-2 (norme industrielle).

Ce disjoncteur iC60N répond à la fois à la norme nationale EN/IEC 60898-1 et à la norme industrielle EN/IEC 60947-2. Ce disjoncteur protège les circuits d'alimentation contre les courts-circuits et les courants de surcharge. L'indicateur unique VisiTrip raccourcit la recherche du disjoncteur déclenché en le signalant clairement. L'indication verte VisiSafe garantit l'ouverture physique des contacts, de sorte que la maintenance peut être effectuée en aval. Le mécanisme de déconnexion rapide prolonge la durée de vie de ce composant.

Ce disjoncteur Schneider Electric a une durée de vie électrique jusqu'à 10000 cycles et une durée de vie mécanique jusqu'à 20000 cycles. La tension d'isolation assignée à l'Ui est de 500VAC. Sa classe de limitation 3 (selon EN/IEC60898-1) réduit les coûts de protection du circuit d'alimentation. Il peut être monté sur un rail DIN pour une installation modulaire. La largeur de ce disjoncteur est de 3 modules de 18mm. Le degré de pollution est de 3 et la catégorie de surtension est de IV.

Ce produit est exécuté en blanc (RAL9003). Les dimensions sont 54 mm (L) x 85 mm (H) x 78,5 mm (P). Le poids est de 0,375 kg. Selon la norme IEC 60529, le degré de protection est IP20. Le degré de protection passe à IP40 lorsqu'il est monté dans un boîtier modulaire de classe d'isolation II. La température de fonctionnement est comprise entre -35°C et 70°C. La température de stockage est comprise entre -40°C et 85°C.
