Disjoncteur Schneider Electric - A9F89325

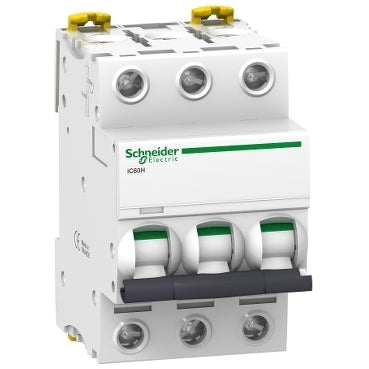

Ce texte décrit l'Acti9 iC60H, un disjoncteur d'installation basse tension à double connexion tunnel. Il s'agit d'un disjoncteur d'installation 3P à 3 pôles protégés, avec un courant nominal de 25A et une caractéristique de coupure C.

Le pouvoir de coupure de ce disjoncteur est de 10000A à 400VAC selon la norme EN/IEC 60898-1 (norme domestique) et de 30kA à 220VAC à 240VAC selon la norme EN/IEC 60947-2 (norme industrielle). Ce disjoncteur d'installation iC60N répond à la fois à la norme nationale EN/IEC 60898-1 et à la norme industrielle EN/IEC 60947-2.

Il protège les circuits d'alimentation contre les courts-circuits et les courants de surcharge. L'indicateur unique VisiTrip raccourcit la recherche du disjoncteur éteint (déclenché) en le signalant clairement. L'indication verte de VisiSafe garantit l'ouverture physique des contacts, ce qui permet d'effectuer la maintenance en aval. Le mécanisme de coupure rapide prolonge la durée de vie de ce composant.

Ce disjoncteur d'installation Schneider Electric a une durée de vie électrique jusqu'à 10 000 cycles et une durée de vie mécanique jusqu'à 20 000 cycles. La tension d'isolation assignée à l'Ui est de 500VAC. Sa classe de limitation 3 (selon EN/IEC60898-1) réduit les coûts de protection du circuit d'alimentation. Il peut être monté sur un rail DIN pour une installation modulaire.

La largeur de ce disjoncteur est de 3 modules de 18mm. Le degré de pollution est de 3 et la catégorie de surtension est de IV. Ce produit est exécuté en blanc (RAL9003). Les dimensions sont les suivantes : 54 mm (largeur) x 85 mm (hauteur) x 78,5 mm (profondeur). Le poids est de 0,375 kg. Le degré de protection est IP20 selon la norme IEC 60529. Le degré de protection passe à IP40 lorsque l'appareil est monté dans un boîtier modulaire de classe d'isolation II.

La température de fonctionnement est comprise entre -35°C et 70°C. La température de stockage est comprise entre -40°C et 85°C.
