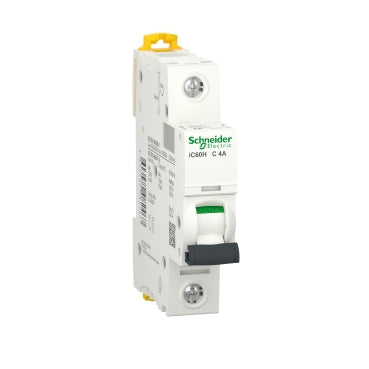

Disjoncteur Schneider Electric - A9F84104

L'Acti9 iC60H est un disjoncteur basse tension multistandard à double connexion tunnel, fabriqué comme un disjoncteur 1P avec un seul pôle protégé. Ce dispositif a un courant nominal de 4A et une caractéristique de coupure en C. Sa capacité de coupure est de 10000A à 230VAC selon la norme domestique EN/IEC 60898-1, et de 70kA à des tensions allant de 220VAC à 240VAC selon la norme industrielle EN/IEC 60947-2.

Conforme à la fois à la norme domestique EN/IEC 60898-1 et à la norme industrielle EN/IEC 60947-2, le disjoncteur iC60N sert principalement à protéger les circuits contre les courants de court-circuit et de surcharge.

L'indicateur unique VisiTrip raccourcit la recherche du disjoncteur déclenché grâce à un marquage clair, tandis que l'indication verte VisiSafe garantit l'ouverture physique des contacts, ce qui permet d'effectuer la maintenance en aval. Le mécanisme de déconnexion rapide assure une meilleure longévité de ce composant.

Ce disjoncteur Schneider Electric a une durée de vie électrique jusqu'à 10000 cycles et une durée de vie mécanique jusqu'à 20000 cycles. Il a une tension d'isolation Ui de 500VAC. Avec sa classe de limitation 3 (selon EN/IEC60898-1), il réduit les coûts de protection du circuit.

Le disjoncteur peut être monté sur un rail DIN pour une installation modulaire. La largeur de ce disjoncteur est de 1 module de 18 mm. Le degré de pollution est de 3 et la catégorie de surtension est de IV. Le produit est de couleur blanche (RAL9003) et a des dimensions de 18 mm (L) x 85 mm (H) x 78,5 mm (P), pour un poids de 0,215 kg.

Selon la norme IEC 60529, le degré de protection est IP20. Toutefois, cette valeur passe à IP40 lorsque l'appareil est monté dans un boîtier modulaire de classe d'isolation II. La température de fonctionnement du disjoncteur est comprise entre -35°C et 70°C, et il peut être stocké à des températures comprises entre -40°C et 85°C.
