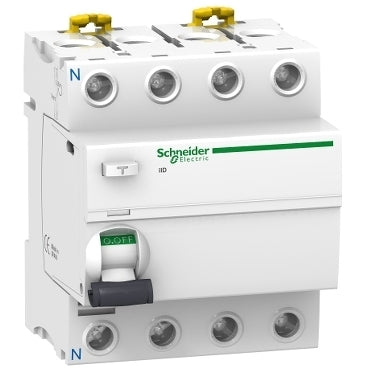

Disjoncteur de fuite à la terre Schneider Electric - A9R24480

Acti9 iID est un disjoncteur différentiel modulaire et fiable. Il s'agit d'un disjoncteur 4P avec un courant nominal de 80A, une sensibilité aux fuites à la terre de 300mA et une classe de protection de type A. Ce produit protège contre les chocs électriques dus à un contact indirect et contre les risques d'incendie. Il déconnecte les circuits électriques en cas de défaut de mise à la terre. Son indicateur Visitrip unique réduit le temps d'intervention en montrant l'appareil défectueux à l'aide d'un indicateur mécanique sur la face avant.

Ce produit est également doté d'une fenêtre VisiSafe avec une bande verte sur la genouillère, indiquant l'ouverture complète des poteaux pour la maintenance en aval. Ce produit est conforme à la norme EN/IEC 61008-1. Le pouvoir de coupure et de court-circuit nominal est de 1500A. Le courant de court-circuit nominal conditionnel est de 10 kA. Il a une endurance électrique allant jusqu'à 10 000 cycles et une endurance mécanique allant jusqu'à 20 000 cycles.

La tension de fonctionnement est comprise entre 380VAC et 415VAC. La tension d'isolation nominale est de 500VAC. La tension nominale de résistance aux chocs est de 6kV. La fréquence est de 50Hz ou 60Hz. Il peut être monté sur rail DIN. La largeur en pas de 9 mm est de 8. La couleur du produit est le blanc (RAL9003). Les dimensions sont de 72 mm de large, 91 mm de haut et 73,5 mm de profondeur. Le poids est de 0,37 kg. Selon la norme IEC 60529, le degré de protection est IP20 et IP40 dans un boîtier.

La température de fonctionnement est comprise entre -25°C et 60°C. La température de stockage est comprise entre -40°C et 85°C.
