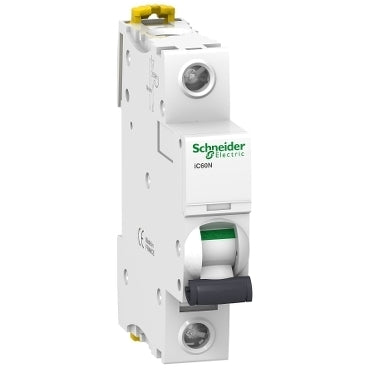

Disjoncteur Acti 9 de Schneider Electric - A9F79132
Avis : Ce produit sera discontinué à l'avenir
Ce disjoncteur iC60N est doté d'une fenêtre de visualisation. Cette signalisation de l'arrêt dû à un défaut par un indicateur d'état mécanique rouge se trouve sur la face avant de l'automate. La bande verte sur l'interrupteur du disjoncteur Acti 9 iC60 garantit que les contacts sont physiquement ouverts et que des travaux peuvent être effectués sur le circuit en aval en toute sécurité. En outre, ce disjoncteur Schneider Electric est doté d'un double clip pour le démontage lorsque le rail est encore en place.
Avis : Ce produit sera discontinué à l'avenir
Description
Cet Acti9 iC60N est un disjoncteur basse tension. Il s'agit d'un disjoncteur 1P avec 1 pôle protégé. Il a un courant nominal de 32A et une caractéristique de disjoncteur C. Le pouvoir de coupure de ce disjoncteur est de 6000A à 230VAC selon la norme EN/IEC 60898-1 (norme domestique) et de 10kA à 220VAC à 240VAC selon la norme EN/IEC 60947-2 (norme industrielle).
Ce disjoncteur iC60N est conforme à la norme domestique EN/IEC 60898-1 et à la norme industrielle EN/IEC 60947-2. Ce disjoncteur protège les circuits d'alimentation contre les courts-circuits et les courants de surcharge. L'indicateur unique VisiTrip réduit la recherche du disjoncteur déclenché en le signalant clairement. L'indication verte VisiSafe garantit l'ouverture physique des contacts, de sorte que la maintenance peut être effectuée en aval. Le mécanisme de coupure rapide prolonge la durée de vie de ce composant.
Ce disjoncteur Schneider Electric a une durée de vie électrique jusqu'à 10000 cycles et une durée de vie mécanique jusqu'à 20000 cycles. La tension d'isolation assignée à l'Ui est de 500VAC. Sa classe de limitation 3 (selon EN/IEC60898-1) réduit le coût de la protection du circuit d'alimentation. Il peut être monté sur un rail DIN pour une installation modulaire. La largeur de ce disjoncteur est de 1 module de 18mm. Le degré de contamination est de 3 et la catégorie de surtension est de IV.
Ce produit est exécuté en blanc (RAL9003). Les dimensions sont 18 mm (L) x 85 mm (H) x 78,5 mm (P). Le poids est de 0,215 kg. Selon la norme IEC 60529, le degré de protection est IP20. Le degré de protection va jusqu'à IP40 lorsqu'il est monté dans un boîtier modulaire de classe d'isolation II. La température de fonctionnement est comprise entre -35°C et 70°C. La température de stockage est comprise entre -40°C et 85°C.
