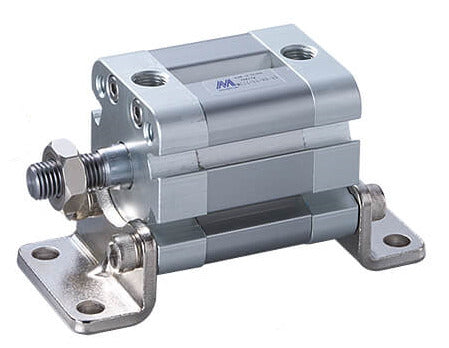

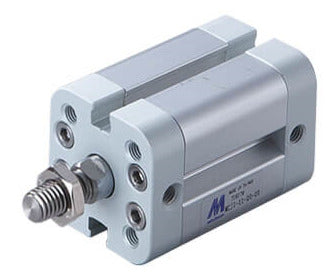

Cylindre compact 20-40mm avec filetage mâle ISO-21287 MCJI
Mini vérin pneumatique ISO 21287 à double effet avec un alésage de ø20 mm et une course de 40 mm. Il nécessite une pression de fonctionnement comprise entre 0,5 et 10 bars (7 et 145 psi) pour exercer théoriquement une force maximale d'entrée de 264 N (59 lbf) et une force maximale de sortie de 314 N (71 lbf). Il a un filetage de tige de M8x1.25 et un piston avec un anneau magnétique. Une large gamme d'accessoires de montage est disponible. Le vérin est doté d'un boîtier en aluminium et d'un joint NBR. Il est capable de fonctionner dans une plage de température de -5 à 60°C.
- Prix normal
- €57,78
- Prix normal
- €48,15
Description
Ce vérin pneumatique de Mindman est à double effet, ce qui signifie qu'il a besoin d'air pour étendre et rétracter la tige. Les vérins pneumatiques compacts peuvent être utilisés dans des applications où l'espace est limité. Il est conforme à la norme ISO 21287 (qui remplace les normes VDMA 24562 et ISO 6431), qui est une norme mondialement acceptée et largement utilisée. L'avantage est qu'il permet une interchangeabilité mondiale avec d'autres grandes marques telles que Festo, SMC ou Norgren. La taille de l'alésage est de 20 mm, ce qui permet d'obtenir une force maximale d'entrée de 264 N (59 lbf) et une force maximale de sortie de 314 N (71 lbf). Il a une longueur de course de 40 mm (la longueur de course identifie la distance que la tige du piston peut parcourir). Il a une pression de fonctionnement de 0,5 à 10 bars (7 à 145 psi) et est capable d'atteindre des vitesses de déplacement de 50 à 500 mm/s. La tige du piston possède un filetage mâle M8x1,25 à son extrémité. Il possède un aimant monté dans le piston. Cela permet un retour d'information précis sur la position de la tige en montant un ou plusieurs capteurs magnétiques, tels que des capteurs Reed ou à effet Hall, dans les rainures du corps de la vanne. Les tuyaux pneumatiques peuvent être connectés aux deux ports d'air M5 et le vérin peut être monté de manière rigide ou flexible avec une large gamme d'options de montage. Il est doté d'un joint NBR et d'un boîtier en aluminium, ce qui le rend durable et capable de fonctionner dans une plage de température de -5 à 60°C.
Pour :
- Adhère à la norme ISO 21287, qui est mondialement acceptée et largement utilisée, ce qui la rend interchangeable avec d'autres grandes marques.
- Il est compact, ce qui le rend léger et peu encombrant
- Il est à double action, ce qui permet un contrôle total de la tige.
- Le corps rainuré permet un montage rapide et facile du capteur
Cons :
- Il n'y a pas de rembourrage réglable, mais il y a un pare-chocs en caoutchouc pour le rembourrage
- Ne peut pas être utilisé dans des environnements glacés.
Série MCJI
La série MCJI est conforme à la norme ISO 21287. Il s'agit d'une série métrique compacte de vérins à tige unique avec des alésages de 20 à 100 mm. Le MCJI peut être livré en option avec une double tige, ce qui n'est pas une caractéristique standard de la norme ISO 21287. L'un des grands avantages de cette norme est que les alésages de 32 à 100 mm partagent les mêmes fixations de couvercle d'extrémité que celles utilisées par les vérins plus grands de la norme ISO 15552. Pour les alésages de 20 et 25 mm, l'ISO 21287 possède ses propres couvercles d'extrémité. Tout comme pour les vérins ISO 15552, des supports de tige de piston peuvent être utilisés pour les différents alésages conformément aux normes ISO 8139 et ISO 8140. Le diamètre de la tige est compris entre 20 et 100 mm et la longueur de la course entre 5 et 500 mm, ce qui lui permet de répondre à un large éventail d'applications. Selon la taille de l'alésage, la force maximale est comprise entre 264 N (59 lbf) et 7854 N (1766 lbf). Le piston est capable de se déplacer à des vitesses de 50-500 mm/s et le cylindre fonctionne sur une plage de pression de 0,5-10 bar (7 - 145 psi). La tige de piston peut être équipée d'un filetage mâle ou femelle à son extrémité. Le piston est doté d'une bande magnétique qui permet de détecter la position de la tige. Les capteurs de position peuvent être facilement montés dans le corps rainuré. Avec un boîtier en aluminium et un joint NBR, le vérin est durable et capable de fonctionner de -5 à 60° C. Mindman est un leader mondial de l'industrie pneumatique et fabrique une large gamme de produits pneumatiques de haute qualité. Ils suivent des normes de fabrication strictes (ISO 9001) et vérifient leurs produits finis par de nombreuses étapes de test et d'étalonnage afin de s'assurer qu'ils répondent aux spécifications. Vous pouvez être assuré de la haute qualité, de l'efficacité, du cycle de vie et du coût de la performance de ces vérins pneumatiques.
La série MCMI est compatible avec les séries de produits suivantes : Asco 449, Aventics CCI, Festo ADN, IMI Norgren RA, Parker P1P et la série SMC C55.
