Cylindre à joint flottant M30x1.5 MFC
Cet accessoire de montage à joint flottant peut absorber toute précision de décentrage entre le corps entraîné et le cylindre. Il possède une entrée femelle pour l'extrémité de la tige du vérin pneumatique et une sortie d'arbre, toutes deux avec un filetage M30×1,5. Il a une plage d'angles de rotation de ±5° et permet une déviation linéaire de ±3 mm. Il est conçu pour un usage répétitif des forces de compression ou de tension.
- Prix normal
- €111,48
- Prix normal
- €92,90
Description
L'accessoire de montage à joint flottant peut absorber tout décentrage ou perte de précision du parallélisme entre le corps entraîné et le cylindre. Il possède une entrée femelle pour se connecter à l'extrémité de la tige du cylindre pneumatique et une sortie d'arbre avec le même filetage M30×1,5. Il a une plage d'angles de rotation de ±5° et permet une déviation linéaire de ±3 mm. Par conséquent, le centrage et l'usinage précis des composants peuvent avoir une tolérance plus faible, ce qui réduira le temps et le coût de l'installation. Il est compact, rigide et de construction simple, permettant l'utilisation répétitive des forces de compression et de tension. Il a une plage de température de 5 à 60°C et est fabriqué en acier. Il peut être utilisé pour les vérins pneumatiques ISO (15552, 21287, 6432, etc.) ou non ISO, à condition que les filetages correspondent.
Pour :
- Il peut absorber tout décentrage ou perte de précision du parallélisme entre le corps entraîné et le cylindre.
- Il a une plage d'angles de rotation de ±5° et permet une déviation linéaire de ±3 mm.
- Il est conçu pour un usage répétitif des forces de compression et de tension.
Cons :
- Le poids supplémentaire doit être pris en compte dans les calculs de charge.

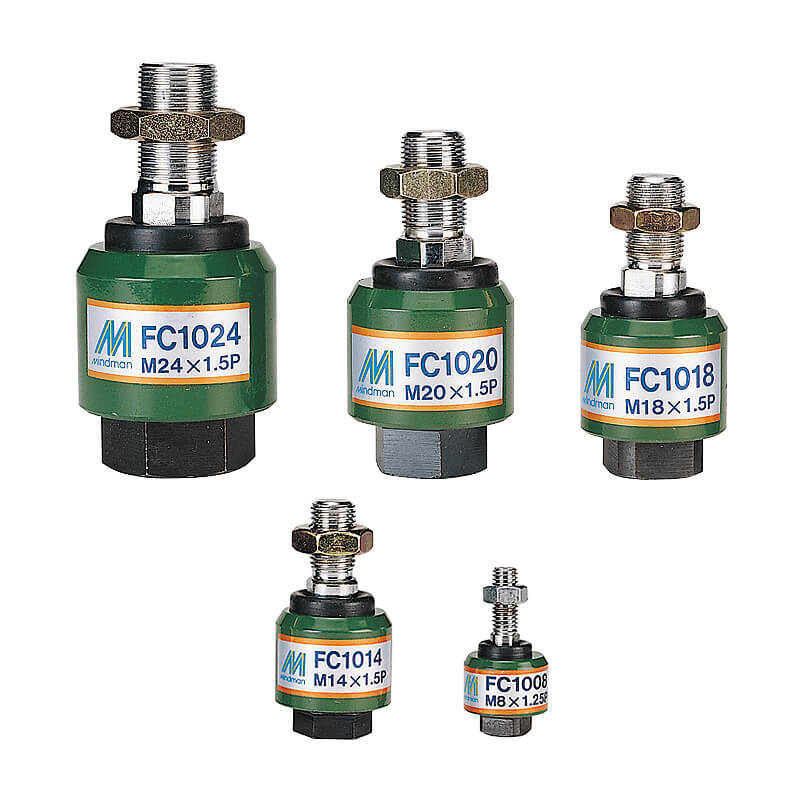

Séries MFC et MFCS
Les séries de joints flottants Mindman MFC et MFCS sont destinées aux vérins pneumatiques ISO (15552, 21287, 6432, etc.) et non ISO avec une plage de tailles de filetage allant de M3 à M50. Ils peuvent absorber tout décentrage ou perte de précision du parallélisme et ont également un angle de rotation de ±5° en fonction de la taille, ce qui permet un centrage moins précis, un usinage et un temps d'installation plus court, réduisant ainsi le coût global. Ils peuvent être utilisés pour des applications de poussée et de traction et notre taille MFC (arbre de 6 à 160 mm) a une force maximale de 80 000 N et notre taille MFCS (arbre de 6 à 32 m) a une force maximale de 2 500 N. Ils sont utilisés pour des applications où le centrage ou la déviation de l'angle est ou pourrait être un problème.
