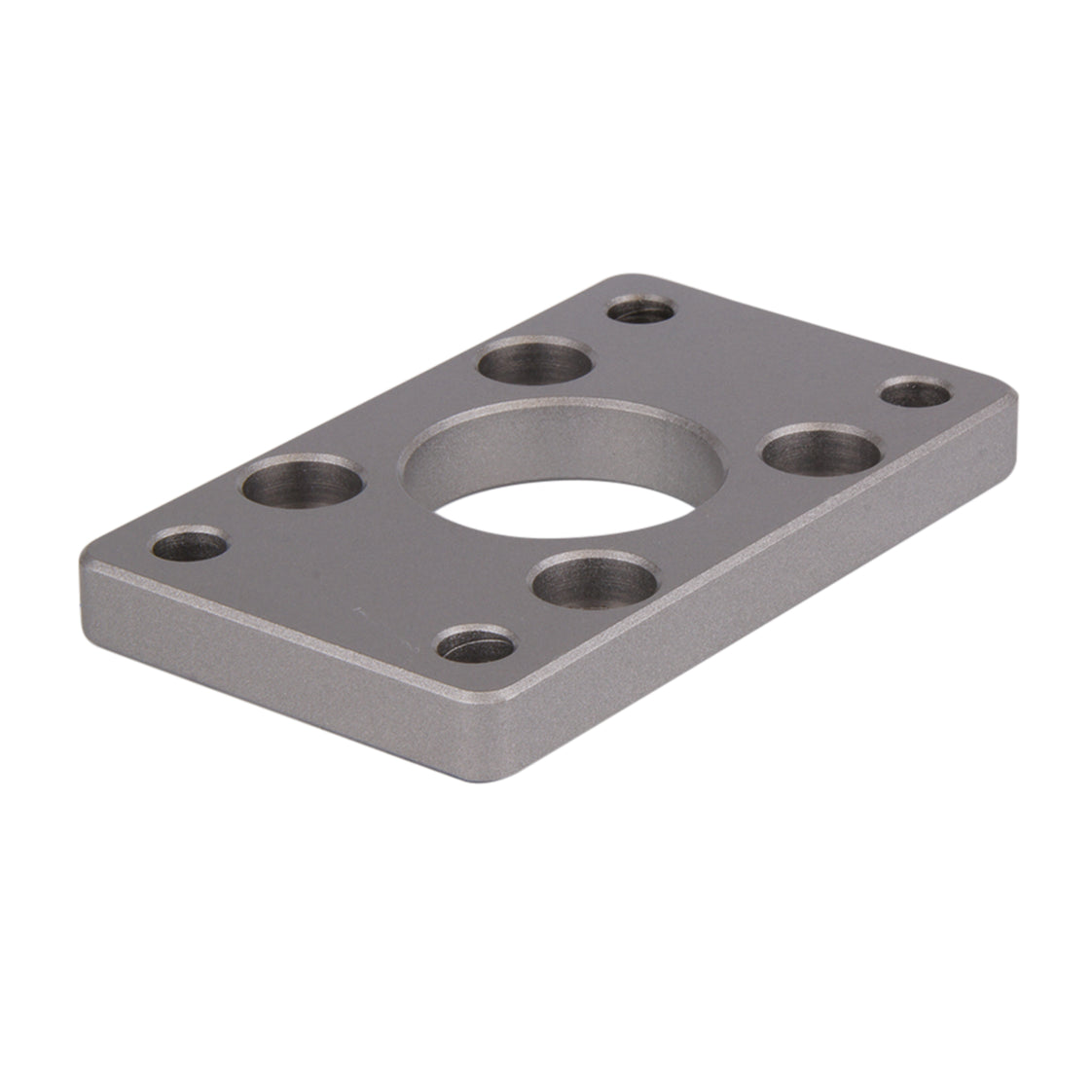

CYL-63mm Acier à bride ISO-15552 MCQV/MCQI2

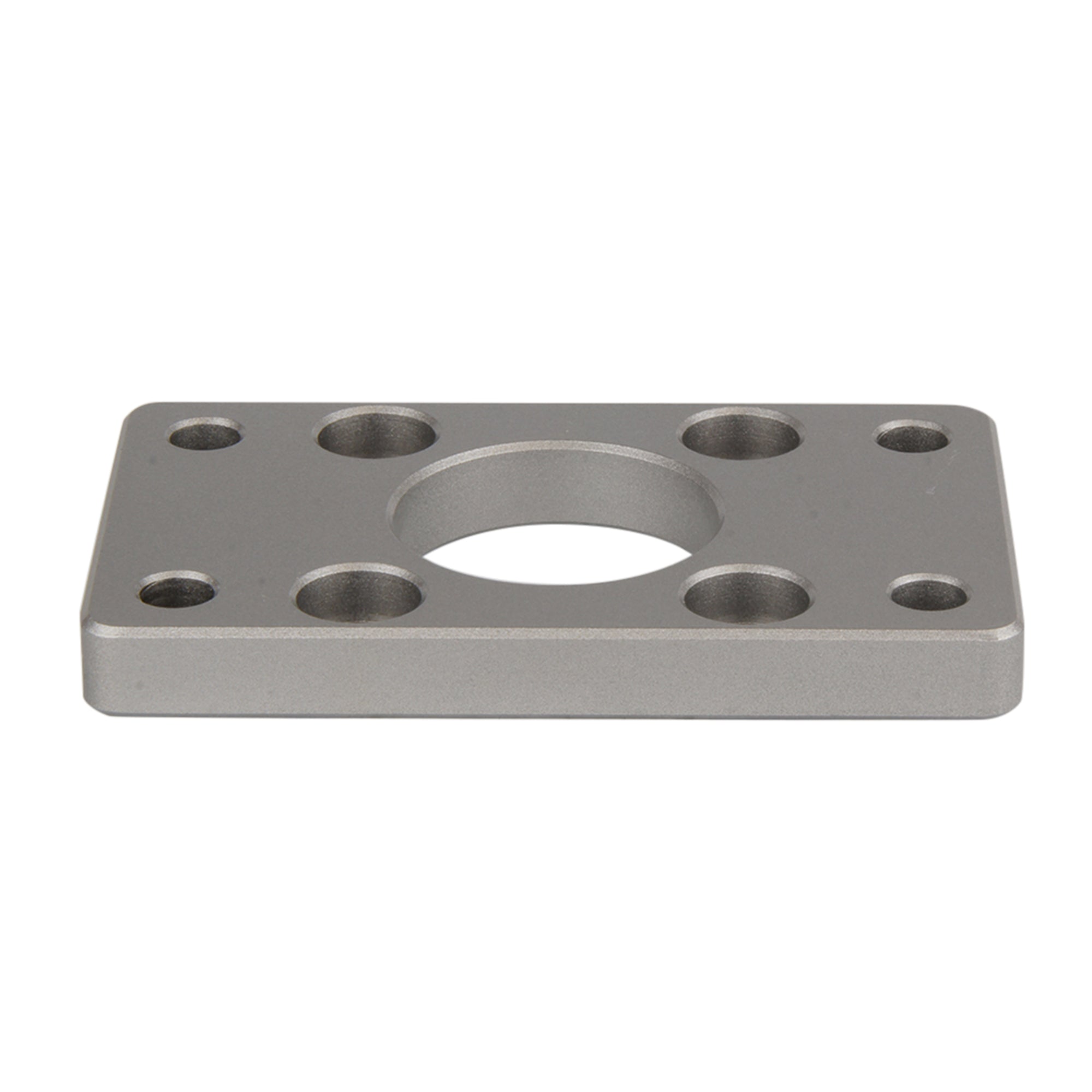

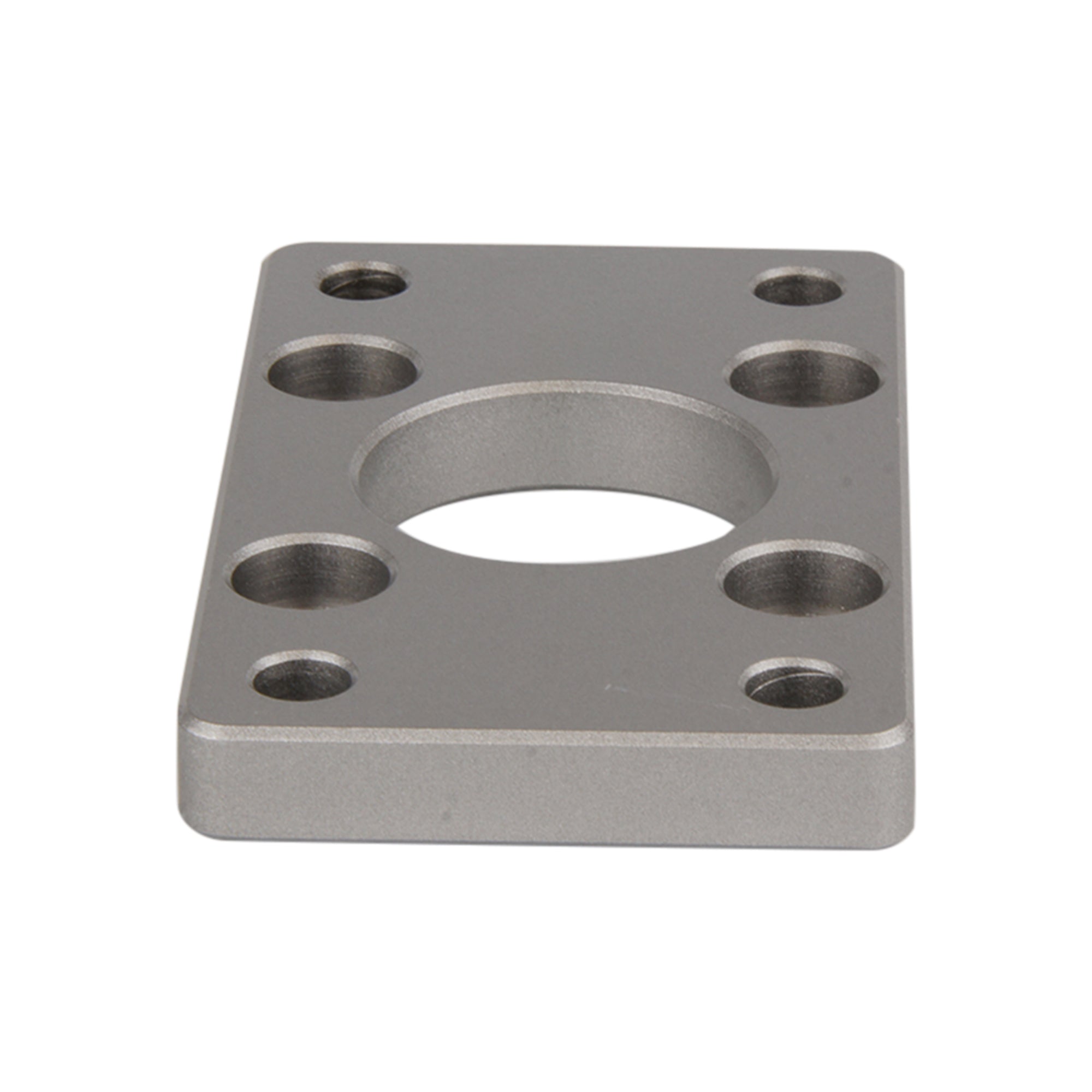

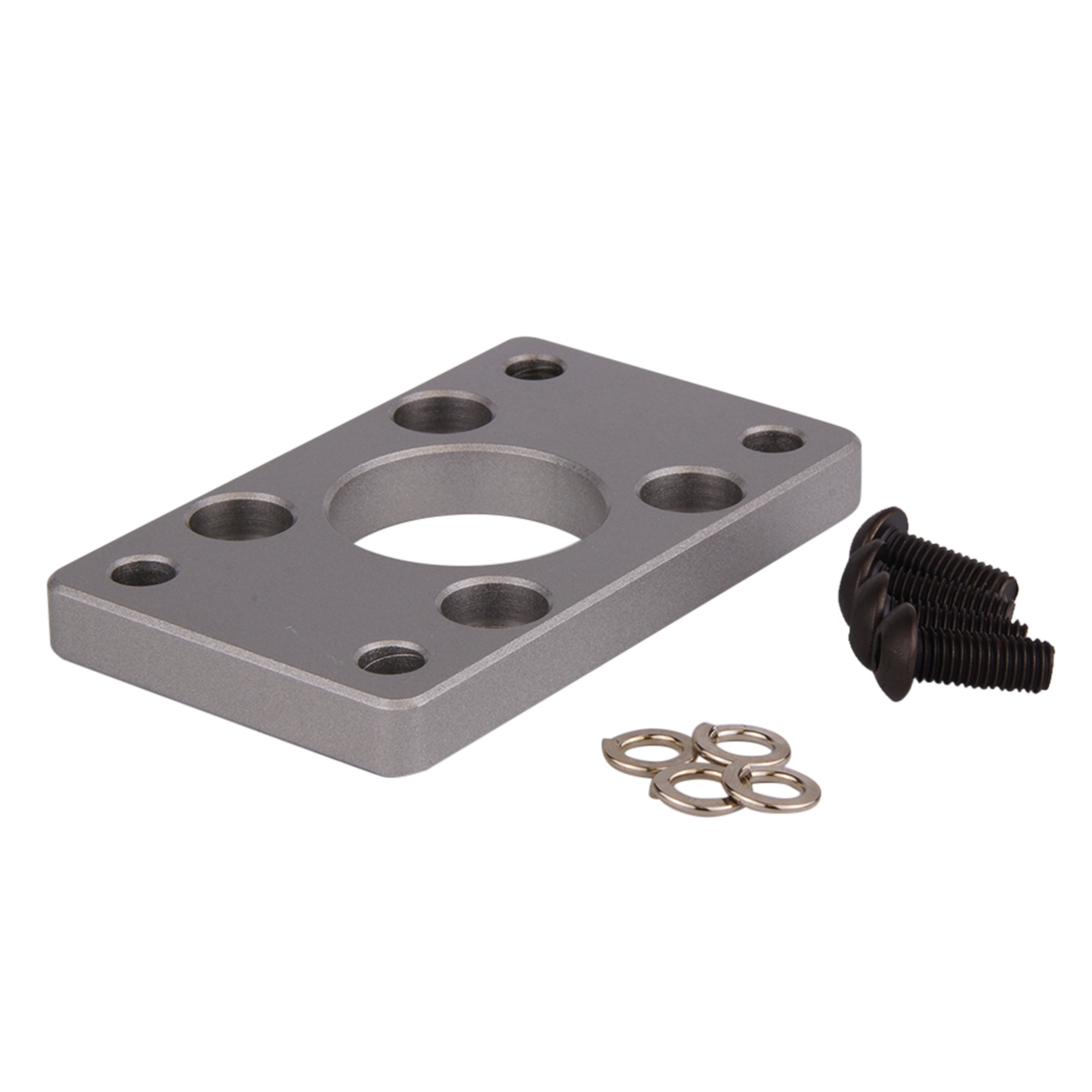

Cette bride en acier est conçue pour le montage fixe des vérins pneumatiques 15552 & 21287 d'un diamètre de 63 mm. Si votre bouteille n'est pas conforme à la norme ISO, vous devez vous assurer que la bride peut être montée correctement sur le bouchon de la bouteille. Les brides en bout de chapeau permettent un assemblage/désassemblage facile, ont un bon transfert de force de l'axe central, ont une faible tolérance au désalignement du montage, mais l'emplacement de la bride est important pour minimiser les contraintes de flexion. Les brides sont montées à l'arrière (applications de poussée), à l'avant (applications de traction), ou deux brides sont utilisées (l'application fait les deux). Cette plaque de montage comporte quatre trous pour la fixation au cylindre et quatre trous à l'extérieur de ceux-ci pour la fixation à la surface de montage.

Pour :

• Montage fixe sécurisé
• Montage/démontage facile
• Bonne transmission de la force dans l'axe central

Cons :

• Le cylindre étant monté de manière rigide, le montage sur le côté de la tige de piston présente une faible tolérance de désalignement.

Série FAC

Les accessoires de montage Mindman MCQV et MCQI2 pour l'extrémité du capuchon comprennent des brides, des supports de pied et des chapes. Cette gamme permet un montage fixe (à bride et à pattes) et la possibilité d'un montage à pivot fixe (à chape femelle, mâle ou mâle coudée). Ils se fixent facilement à l'ISO 15552 ou 21287 (32-100mm) à l'aide de quatre boulons. Les chapes sont toujours montées à l'arrière du cylindre, les pieds doivent être montés à l'avant et à l'arrière (même composant) et la bride peut être montée à l'arrière, à l'avant ou aux deux. Les goupilles nécessaires pour les chapes sont également disponibles dans cette série.
