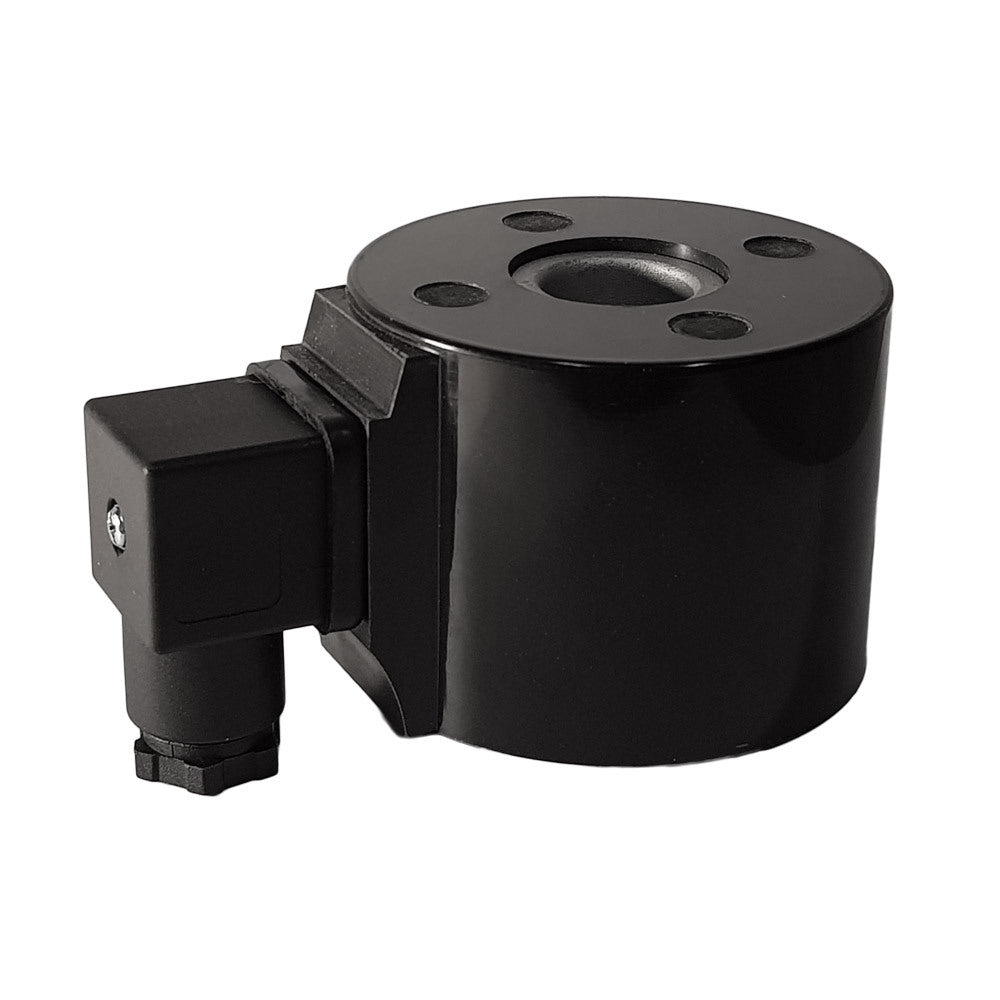

CS8 bobine connecteur DIN-A 400V AC
Référence :
CS8-380AC
Marque:
JP Fluid Control
Bobine 400V AC de la série CS8. Connecteur inclus
- Prix normal
- $120.92 USD
hors TVA
Nous vendons uniquement aux entreprises enregistrées
Description
Spécifications
Téléchargements
Produits apparentés
Description
Dimensions
Dimensions de la bobine CS8 en mm.
Bobine d'electrovanne de la serie JP Fluid Control (400V AC) avec connecteur DIN-A. Veuillez consulter le tableau ci-dessous pour savoir quelles electrovannes conviennent à cette bobine.
| Serie de vannes | Fonction | Orifice | 230VAC | 24VDC | 24VAC | 12VDC | 120VAC |
|---|---|---|---|---|---|---|---|
| ST-DA / ST-SA / ST-IA | NC | 3 - 50 mm | CS1 | CS1 | CS1 | CS1 | CS1 |
| ST-DB | NON | 1 - 4 mm | CS1 | CS1 | CS1 | CS1 | CS1 |
| TW-DB / TW-DC / TP | 3/2 NO/DI | 1.5 - 3 mm | CS1 | CS1 | CS1 | CS1 | CS1 |
| LP | NON | 6 - 9 mm | CS1 | CS1 | CS1 | CS1 | CS1 |
| LP | NON | 19 - 45 mm | CS2 | CS2 | CS2 | CS2 | CS2 |
| ST-IB | NON | 13 - 50 mm | CS2 | CS2 | CS2 | CS2 | CS2 |
| DF-SA | NC | 16 - 25 mm | CS2 | CS2 | CS2 | CS2 | CS2 |
| DF-SA | NC | 32 - 50 mm | CS8 | CS8 | CS8 | CS8 | CS8 |
| DF-SB | NON | 16 - 25 mm | CS2 | CS2 | CS2 | CS2 | CS2 |
| TW-DA / TW-DD | 3/2 NC/UN | 1.5 - 3 mm | CS3 | CS3 | CS3 | CS3 | CS3 |
| HP-DA | NC | 1 - 1.5 mm | CS3 | CS3 | CS3 | CS3 | CS3 |
| CM | NC | 2 - 12 mm | CS4 | CS4 | CS4 | CS4 | CS4 |
| HP-IA | NC | 8 - 15 mm | CS5 | CS5 | CS5 | ||
| PV | NC | 15 - 45 mm | CS6 | CS6 | CS6 | CS6 | CS6 |
| PS Type A | 3/2, 5/2, 5/3 | CP1 | CP1 | CP1 | CP1 | CP1 | |
| PS Type B/C/D | 3/2, 5/2, 5/3 | CP2 | CP2 | CP2 | CP2 | CP2 |
NC = Normalement ferme, NO = Normalement ouvert, DI = Deviation, UN = Universel
Important
- Veillez à ce que le type de bobine soit adapte au type d'electrovanne.
- N'utilisez que l'alimentation electrique indiquee sur l'etiquette. La tension continue appliquee à une bobine de tension alternative peut entraîner des dommages.
- Ne jamais alimenter la bobine lorsqu'elle n'est pas montee sur l'electrovanne. La bobine surchauffe et risque de griller.
- La bobine n'est correctement isolee que si tous les composants, câbles et connecteurs sont correctement connectes.
- La bobine s'echauffe pendant l'utilisation. C'est normal. Ne pas toucher le serpentin ou la vanne lorsqu'ils sont chauds.
