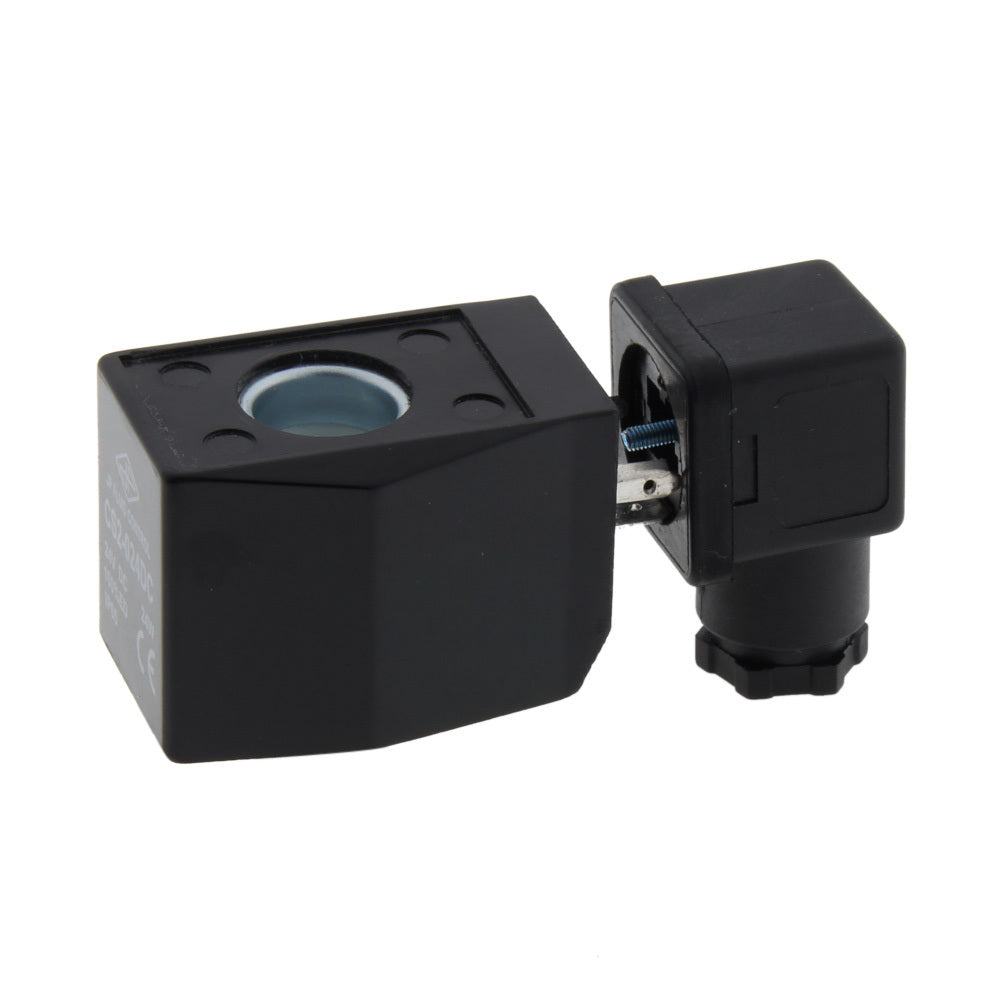

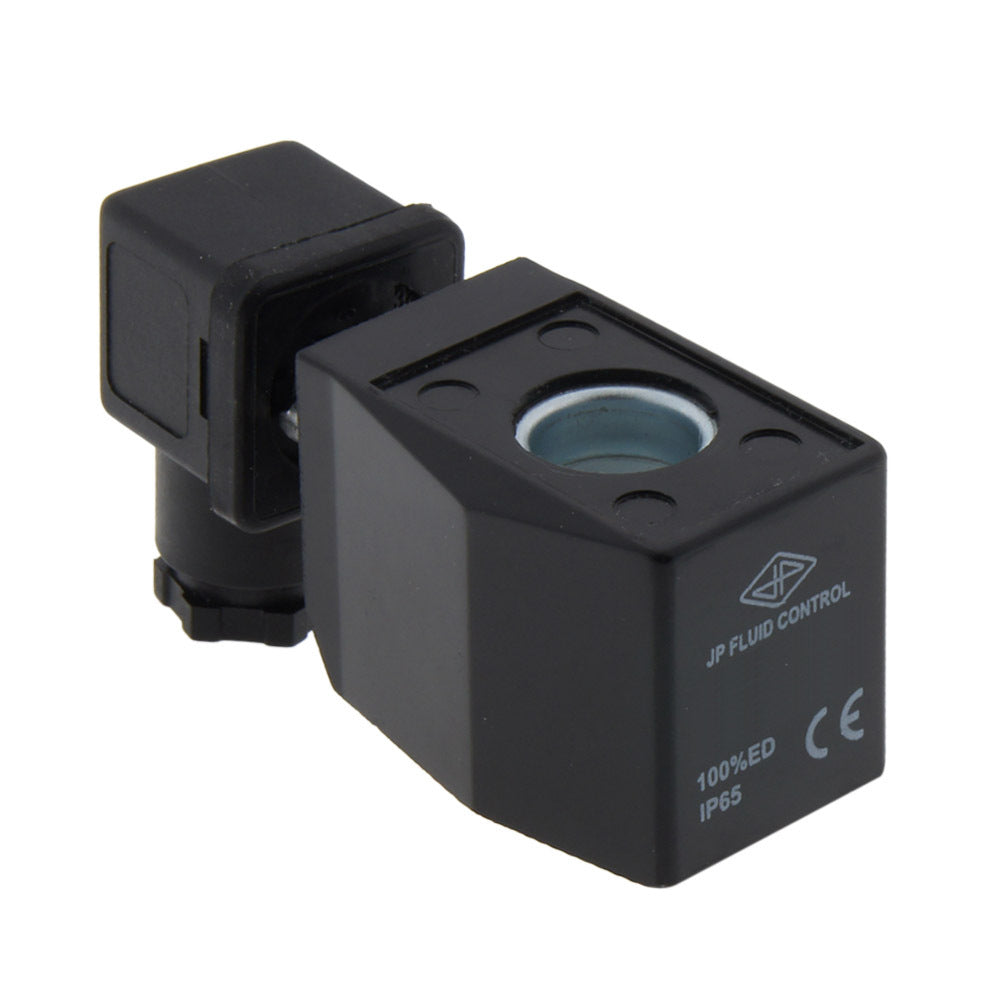

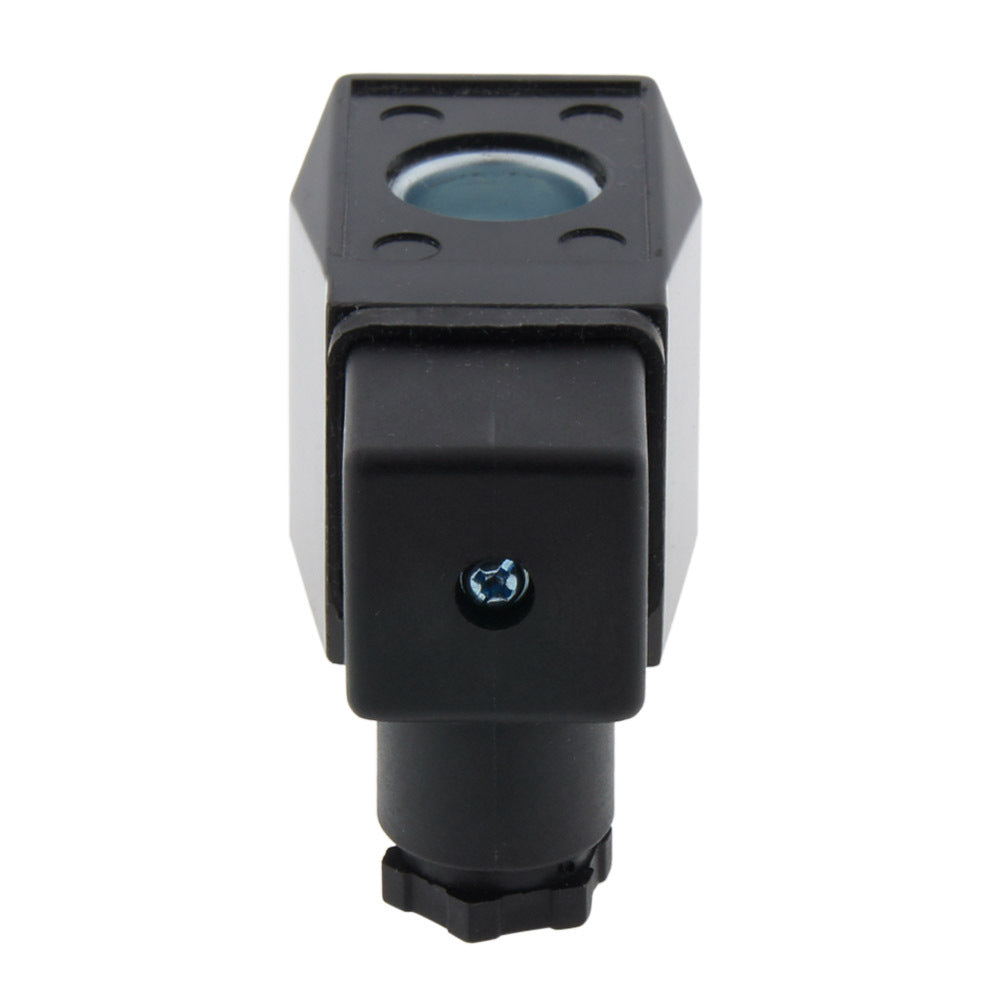

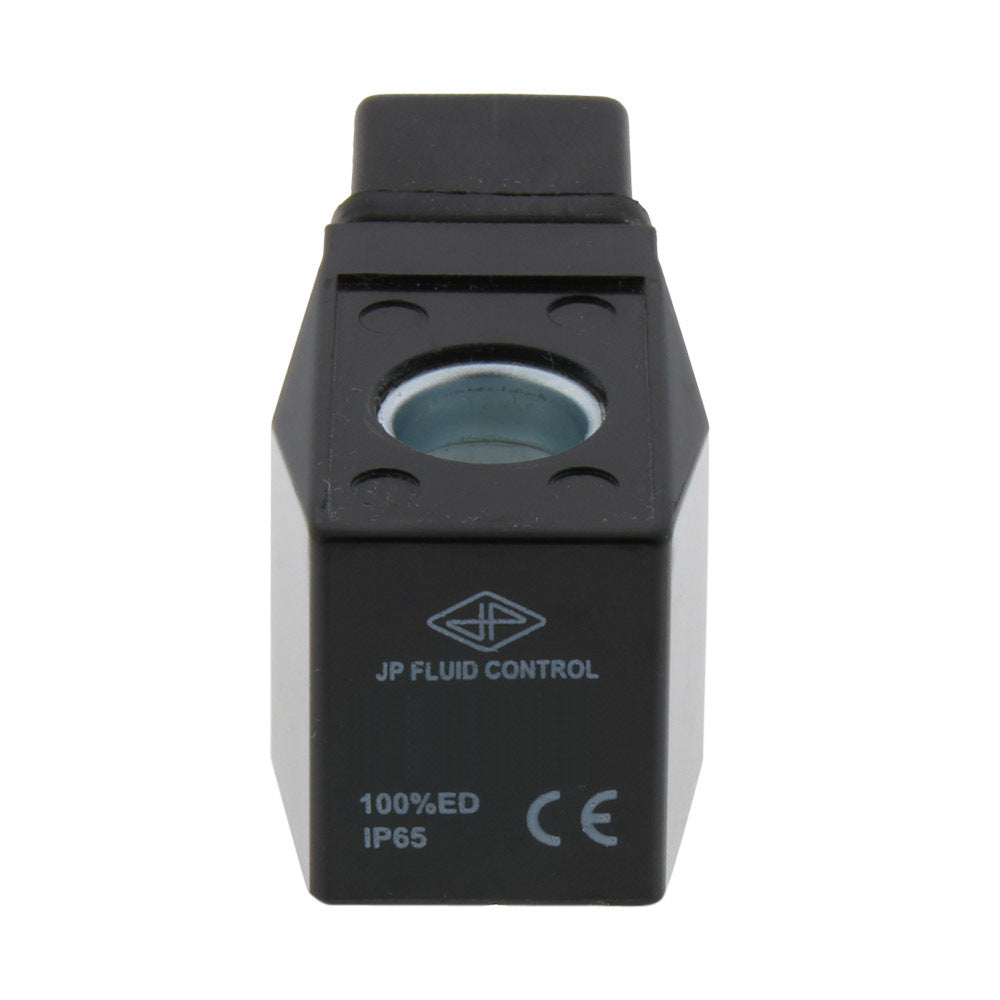

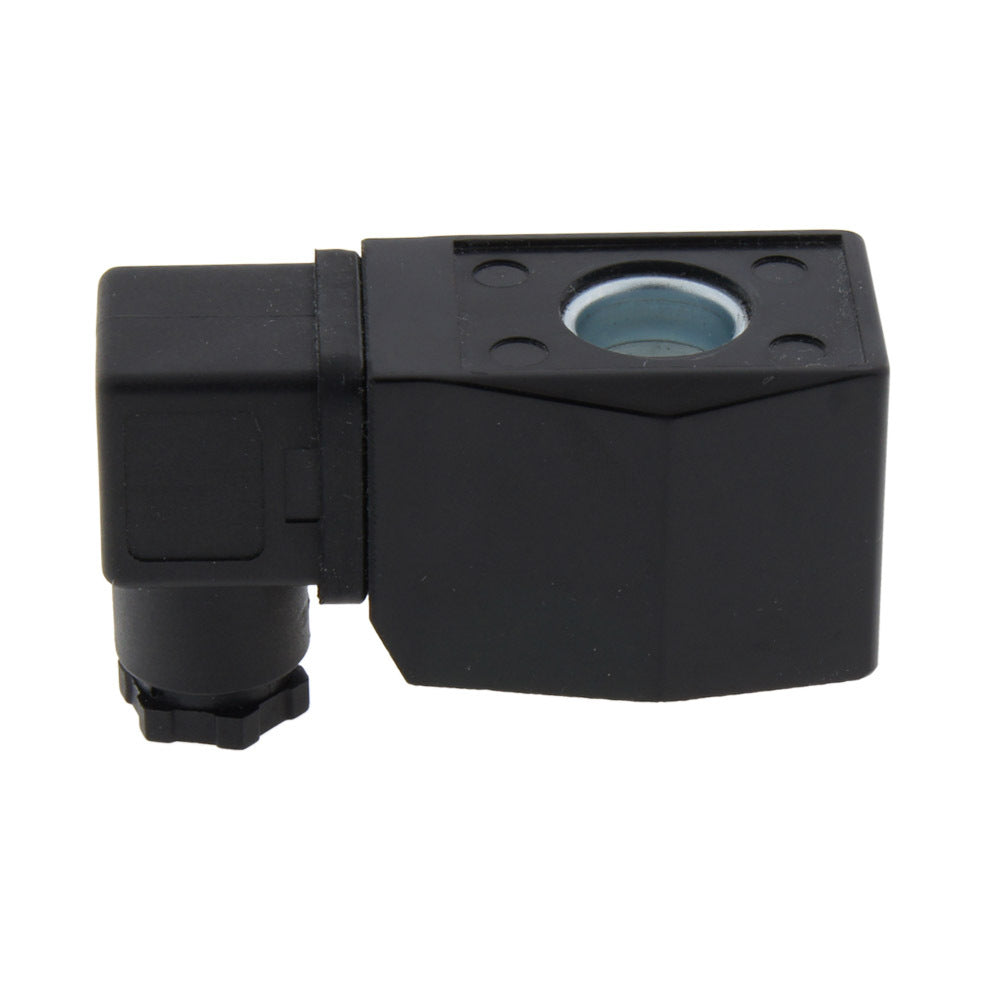

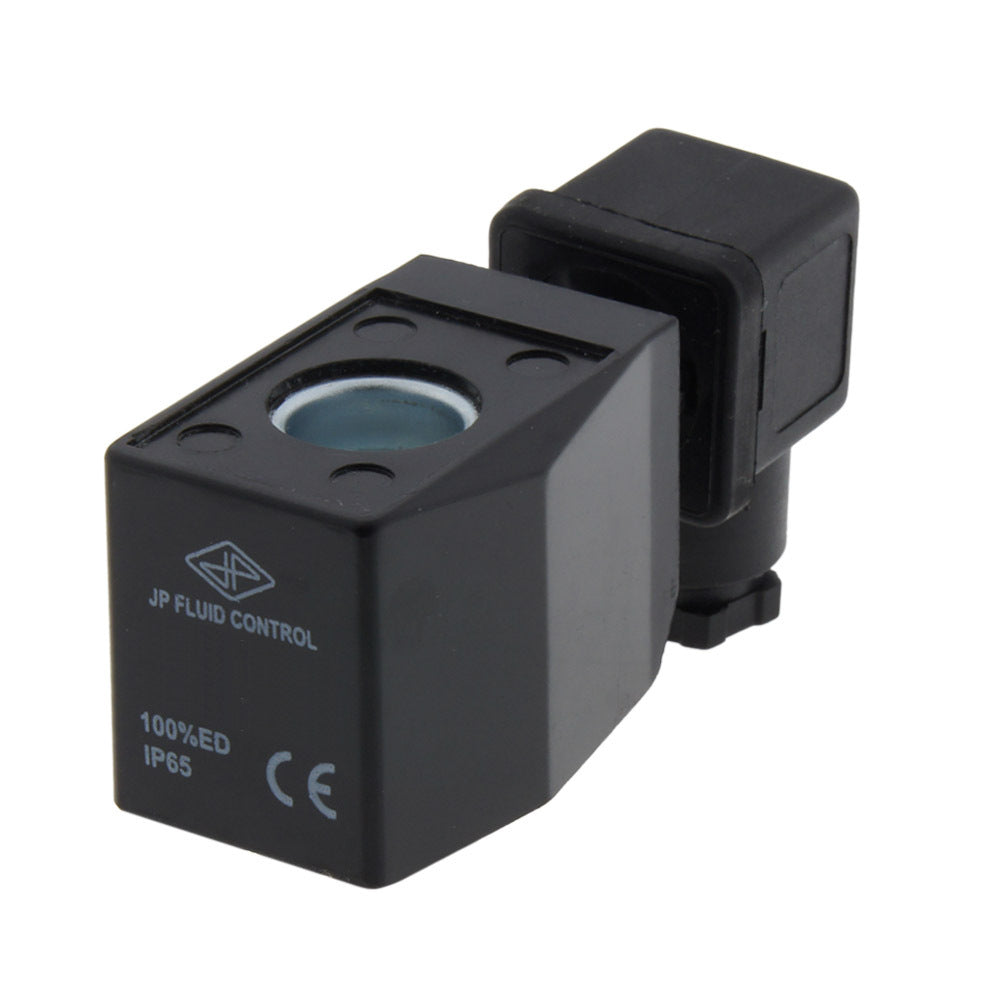

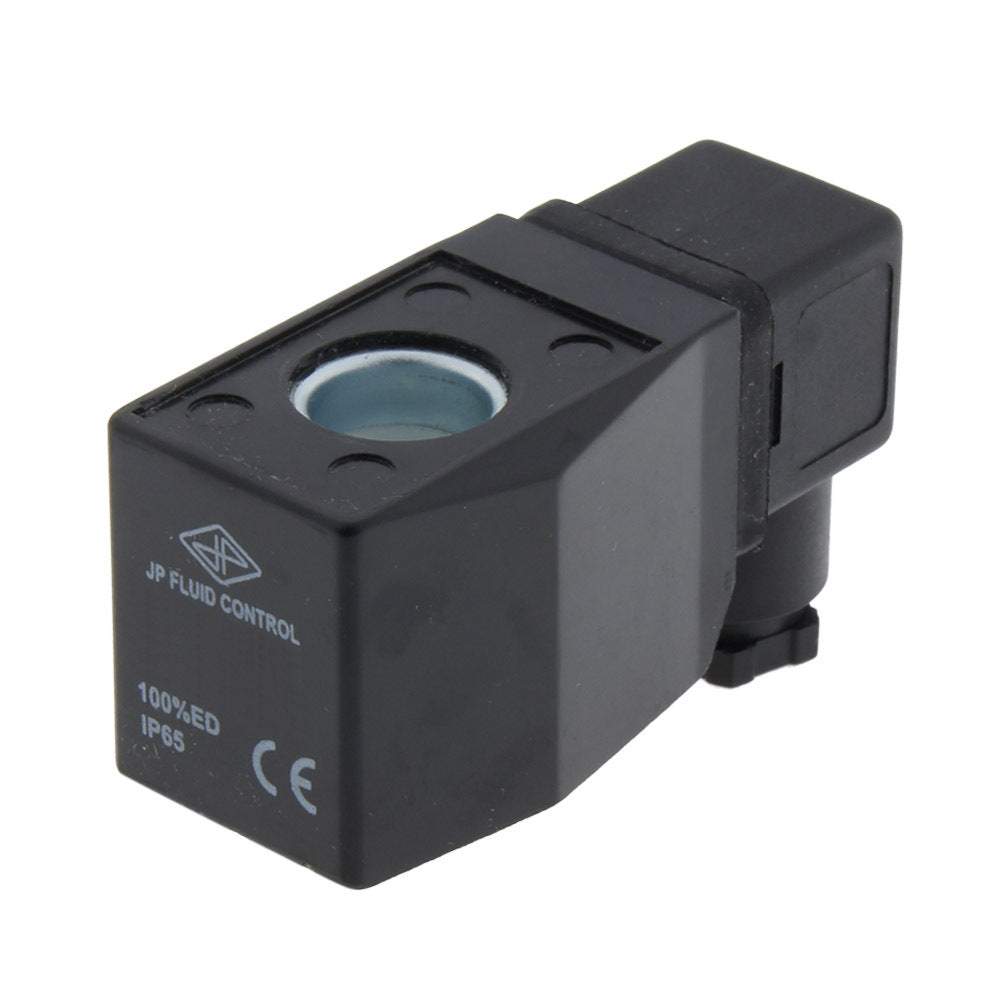

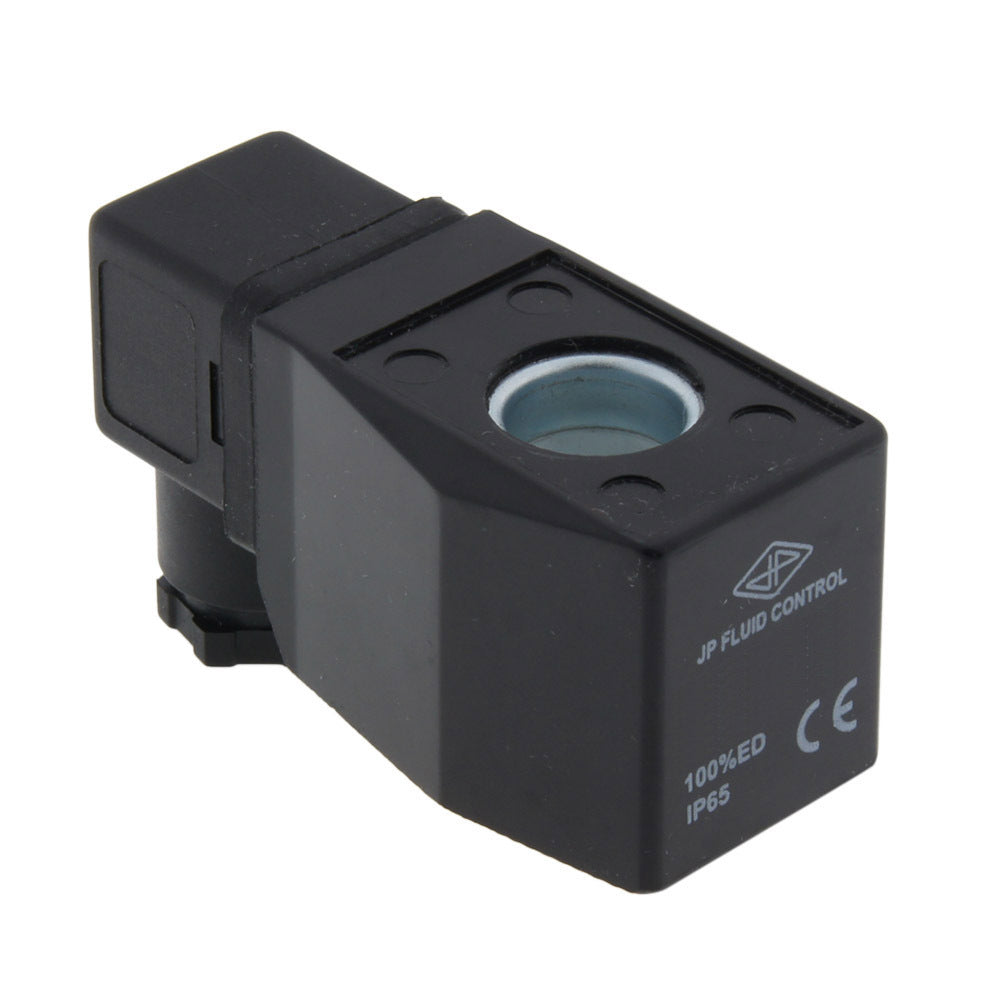

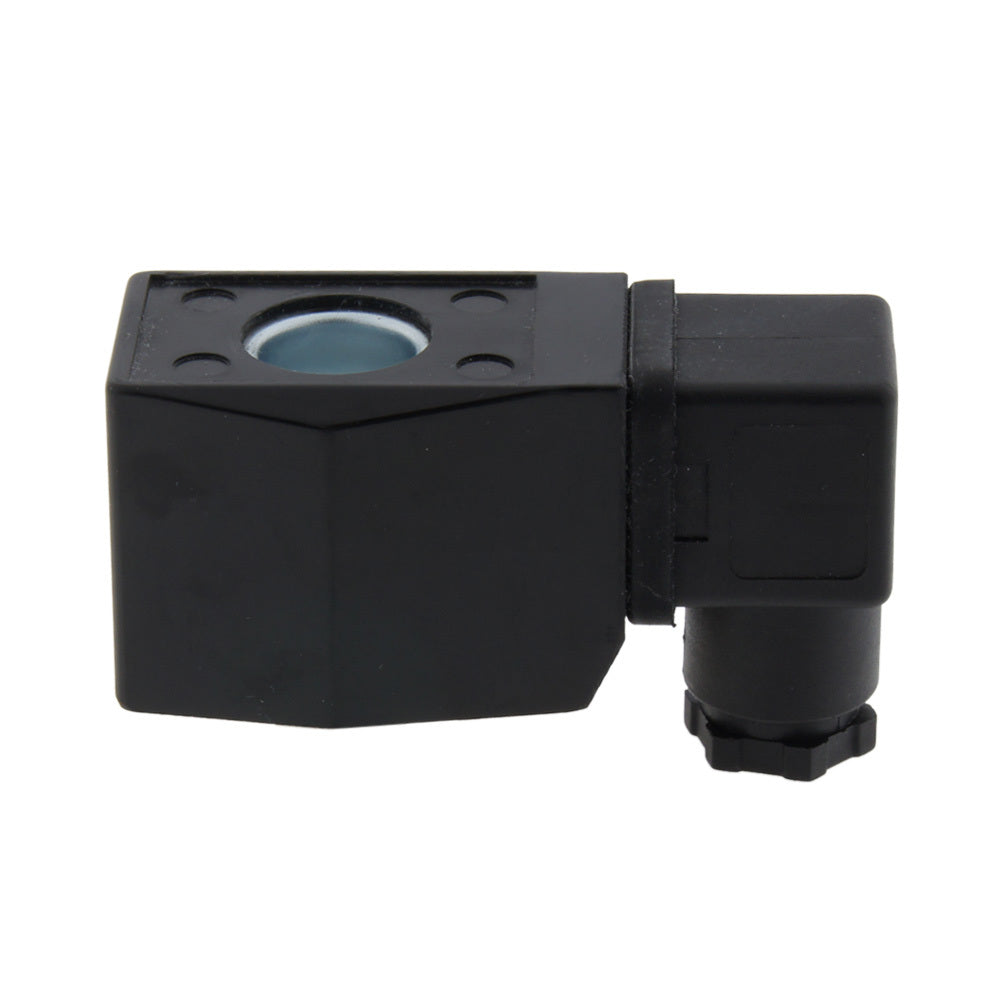

Bobine CS2 Connecteur DIN-A 24V AC
Référence :
CS2-024AC
Marque:
JP Fluid Control
Bobine 24V AC de la série CS2. Convient aux électrovannes d'une partie des séries LP, ST-IB, DF-SA et -SB de JP Fluid Control.
Connecteur inclus- Prix normal
- €25,07
TVA incluse
La TVA (taxe sur la valeur ajoutée) est une taxe sur les biens et services qui concerne l'Union européenne (UE). Nous, Tameson, sommes tenus par la loi de collecter la TVA pour les commandes au sein de l'UE pour les clients qui ne nous fournissent pas leur numéro de TVA.
- Prix normal
- €20,89
hors TVA
Expédition vers France: Gratis
Expédition vers France: €4,95
Gratuit pour les commandes > €75,00
Livraison prévue dans 1 - 4 jours ouvrables
Description
Spécifications
Téléchargements
Produits apparentés
Description
Dimensions
Dimensions de la bobine CS2 en mm.
Bobine d'electrovanne de la serie JP Fluid Control (24V AC) avec connecteur DIN-A. Veuillez consulter le tableau ci-dessous pour savoir quelles electrovannes conviennent à cette bobine.
| Serie de vannes | Fonction | Orifice | 230VAC | 24VDC | 24VAC | 12VDC | 120VAC |
|---|---|---|---|---|---|---|---|
| ST-DA / ST-SA / ST-IA | NC | 3 - 50 mm | CS1 | CS1 | CS1 | CS1 | CS1 |
| ST-DB | NON | 1 - 4 mm | CS1 | CS1 | CS1 | CS1 | CS1 |
| TW-DB / TW-DC / TP | 3/2 NO/DI | 1.5 - 3 mm | CS1 | CS1 | CS1 | CS1 | CS1 |
| LP | NON | 6 - 9 mm | CS1 | CS1 | CS1 | CS1 | CS1 |
| LP | NON | 19 - 45 mm | CS2 | CS2 | CS2 | CS2 | CS2 |
| ST-IB | NON | 13 - 50 mm | CS2 | CS2 | CS2 | CS2 | CS2 |
| DF-SA | NC | 16 - 25 mm | CS2 | CS2 | CS2 | CS2 | CS2 |
| DF-SA | NC | 32 - 50 mm | CS8 | CS8 | CS8 | CS8 | CS8 |
| DF-SB | NON | 16 - 25 mm | CS2 | CS2 | CS2 | CS2 | CS2 |
| TW-DA / TW-DD | 3/2 NC/UN | 1.5 - 3 mm | CS3 | CS3 | CS3 | CS3 | CS3 |
| HP-DA | NC | 1 - 1.5 mm | CS3 | CS3 | CS3 | CS3 | CS3 |
| CM | NC | 2 - 12 mm | CS4 | CS4 | CS4 | CS4 | CS4 |
| HP-IA | NC | 8 - 15 mm | CS5 | CS5 | CS5 | ||
| PV | NC | 15 - 45 mm | CS6 | CS6 | CS6 | CS6 | CS6 |
| PS Type A | 3/2, 5/2, 5/3 | CP1 | CP1 | CP1 | CP1 | CP1 | |
| PS Type B/C/D | 3/2, 5/2, 5/3 | CP2 | CP2 | CP2 | CP2 | CP2 |
NC = Normalement ferme, NO = Normalement ouvert, DI = Deviation, UN = Universel
Important
- Veillez à ce que le type de bobine soit adapte au type d'electrovanne.
- N'utilisez que l'alimentation electrique indiquee sur l'etiquette. La tension continue appliquee à une bobine de tension alternative peut entraîner des dommages.
- Ne jamais alimenter la bobine lorsqu'elle n'est pas montee sur l'electrovanne. La bobine surchauffe et risque de griller.
- La bobine n'est correctement isolee que si tous les composants, câbles et connecteurs sont correctement connectes.
- La bobine s'echauffe pendant l'utilisation. C'est normal. Ne pas toucher le serpentin ou la vanne lorsqu'ils sont chauds.
