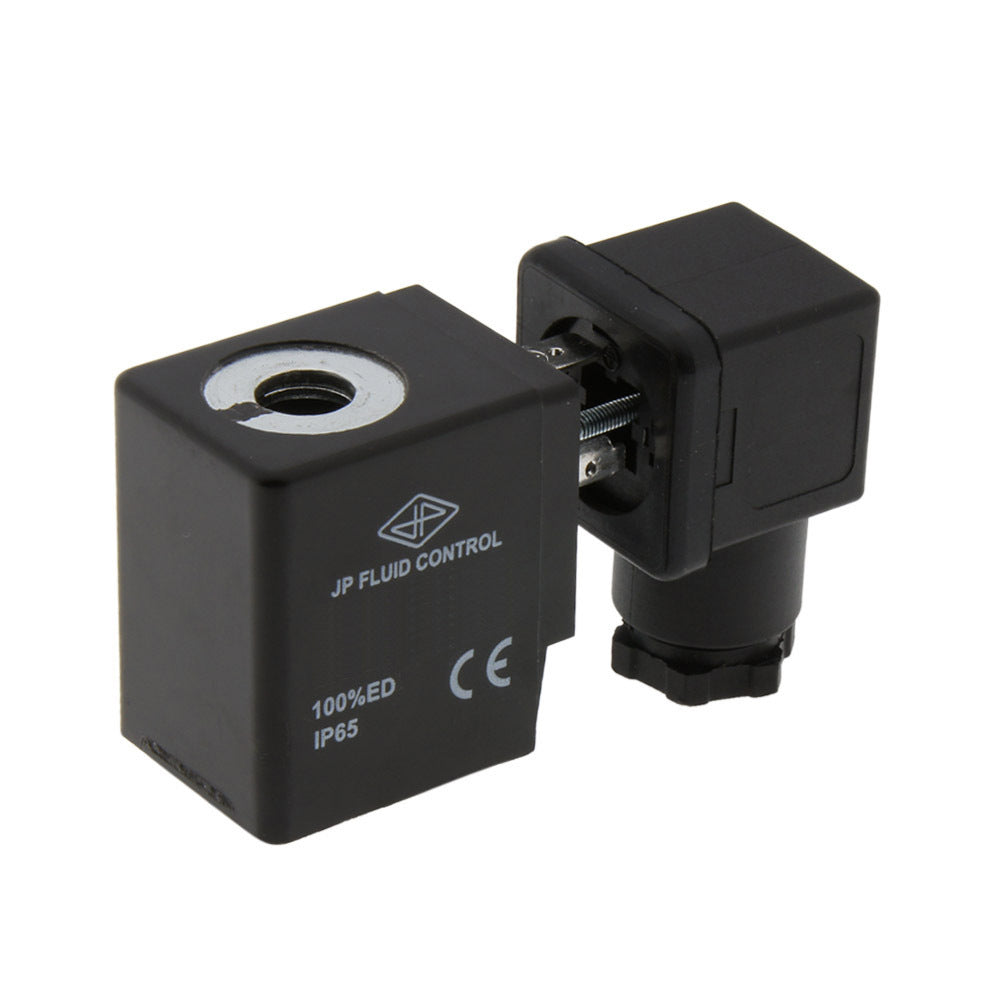

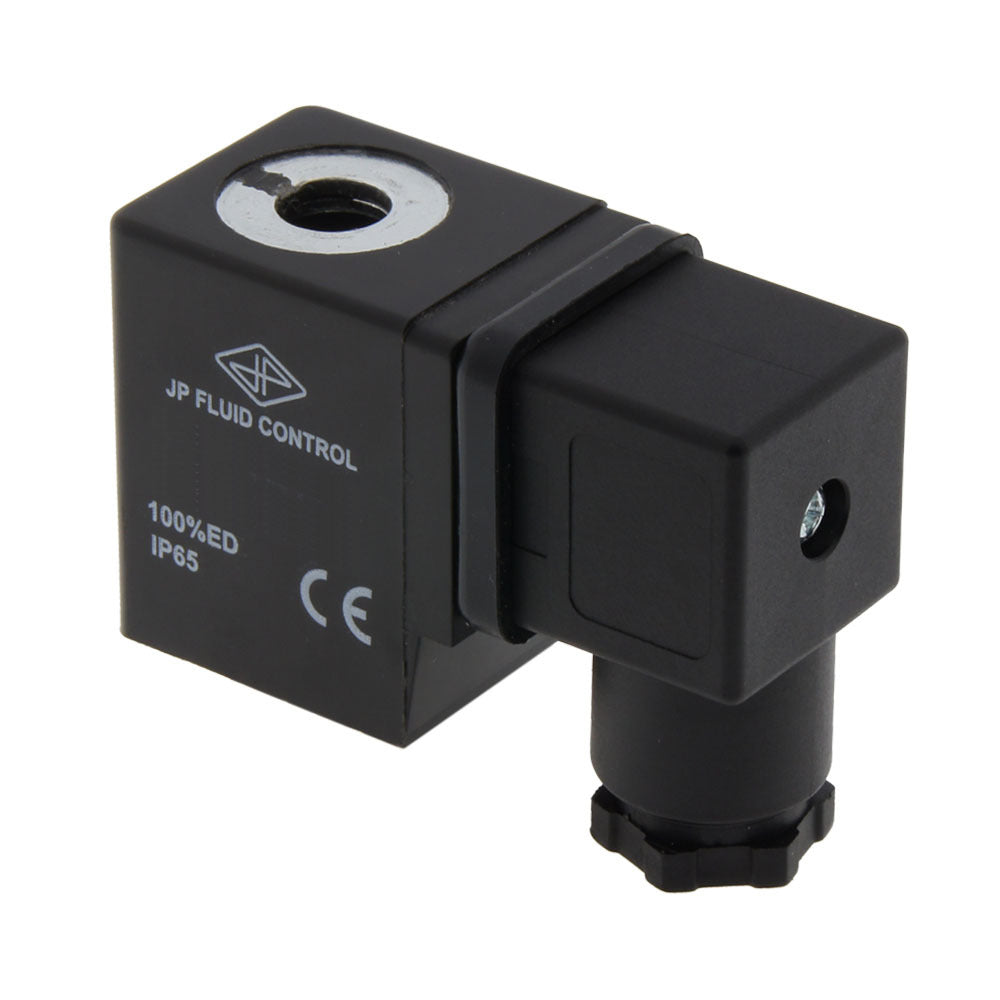

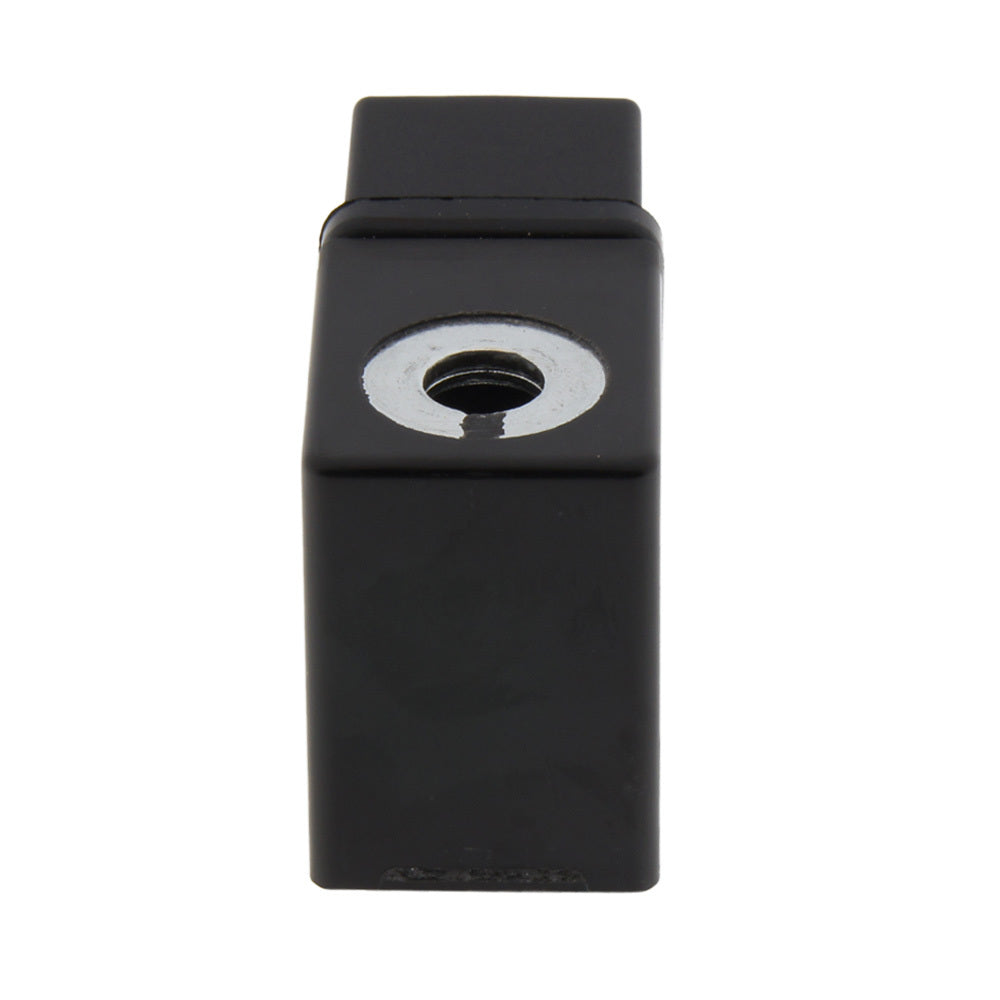

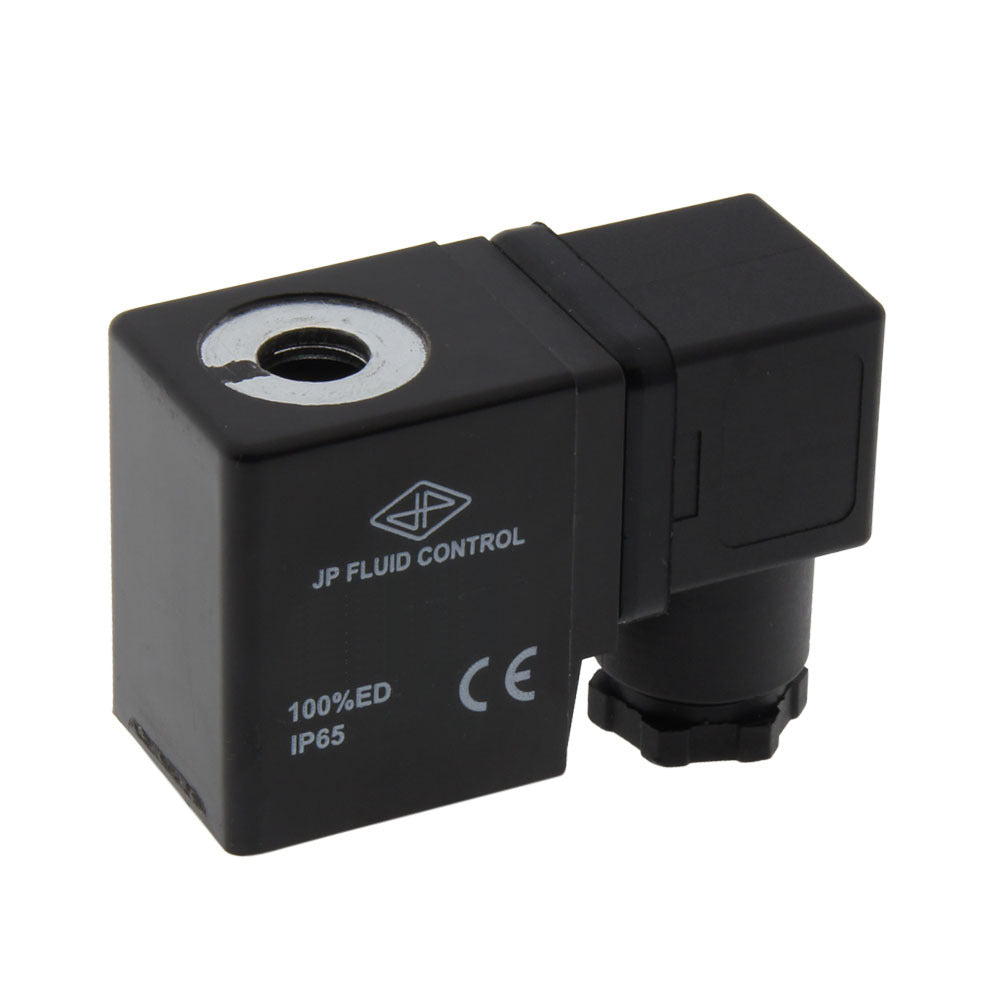

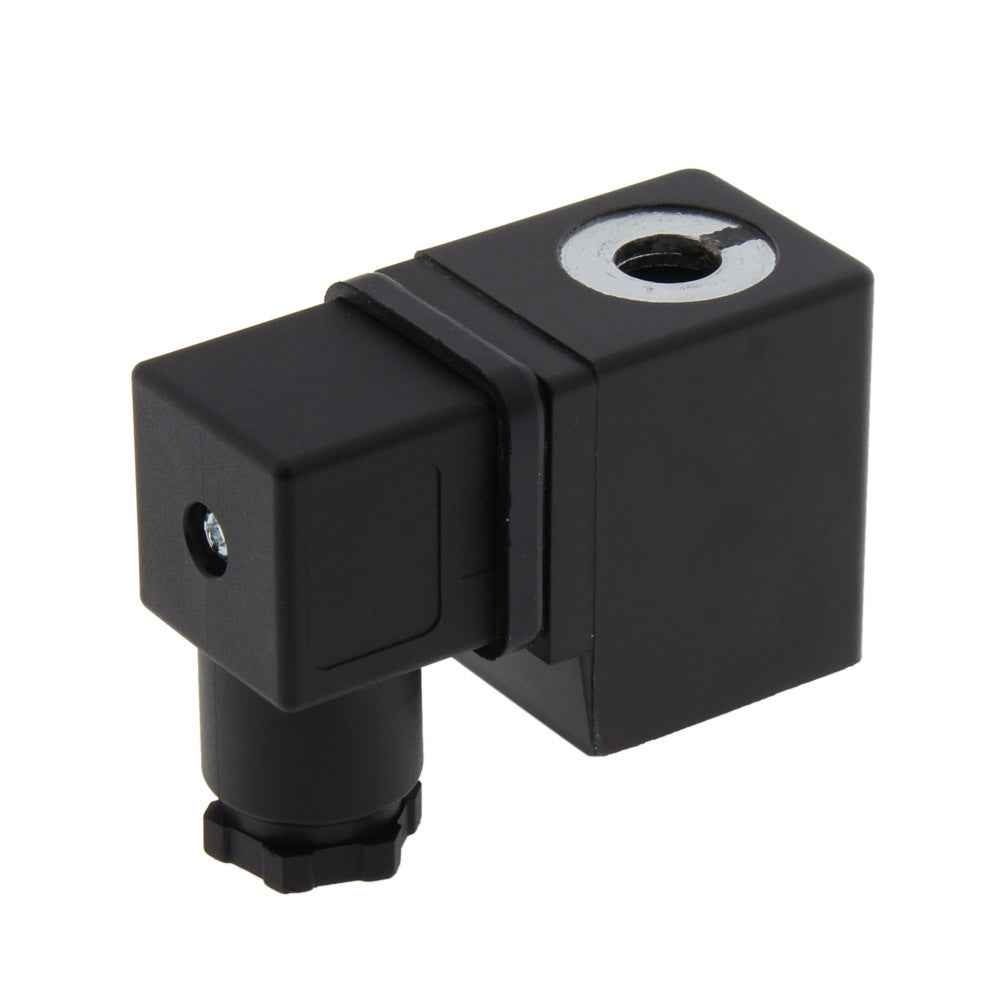

Bobine CS1 Connecteur DIN-A 24V AC
Référence :
CS1-024AC
Marque:
JP Fluid Control
Bobine 24V AC de la série CS1. Convient aux électrovannes d'une partie des séries ST, TW-B/C, TP et d'une partie de la série LP de JP Fluid Control.
Connecteur inclus- Prix normal
- €21.47
TVA incluse
La TVA (taxe sur la valeur ajoutée) est une taxe sur les biens et services qui concerne l'Union européenne (UE). Nous, Tameson, sommes tenus par la loi de collecter la TVA pour les commandes au sein de l'UE pour les clients qui ne nous fournissent pas leur numéro de TVA.
- Prix normal
- €17.89
hors TVA
Expédition vers France: Gratis
Expédition vers France: €4.95
Gratuit pour les commandes > €75.00
Livraison prévue dans 1 - 4 jours ouvrables
Description
Spécifications
Téléchargements
Produits apparentés
Description
Dimensions
Dimensions de la bobine CS1 en mm.
Bobine d'électrovanne de la série JP Fluid Control (24V AC) avec connecteur DIN-A. Veuillez consulter le tableau ci-dessous pour savoir quelles électrovannes conviennent à cette bobine.
Série de vannes | Fonction | Orifice | 230VAC | 24VDC | 24VAC | 12VDC | 120VAC |
---|---|---|---|---|---|---|---|
ST-DA / ST-SA / ST-IA | NC | 3 - 50 mm | CS1 | CS1 | CS1 | CS1 | CS1 |
ST-DB | NON | 1 - 4 mm | CS1 | CS1 | CS1 | CS1 | CS1 |
TW-DB / TW-DC / TP | 3/2 NO/DI | 1.5 - 3 mm | CS1 | CS1 | CS1 | CS1 | CS1 |
LP | NON | 6 - 9 mm | CS1 | CS1 | CS1 | CS1 | CS1 |
LP | NON | 19 - 45 mm | CS2 | CS2 | CS2 | CS2 | CS2 |
ST-IB | NON | 13 - 50 mm | CS2 | CS2 | CS2 | CS2 | CS2 |
DF-SA | NC | 16 - 25 mm | CS2 | CS2 | CS2 | CS2 | CS2 |
DF-SA | NC | 32 - 50 mm | CS8 | CS8 | CS8 | CS8 | CS8 |
DF-SB | NON | 16 - 25 mm | CS2 | CS2 | CS2 | CS2 | CS2 |
TW-DA / TW-DD | 3/2 NC/UN | 1.5 - 3 mm | CS3 | CS3 | CS3 | CS3 | CS3 |
HP-DA | NC | 1 - 1.5 mm | CS3 | CS3 | CS3 | CS3 | CS3 |
CM | NC | 2 - 12 mm | CS4 | CS4 | CS4 | CS4 | CS4 |
HP-IA | NC | 8 - 15 mm | CS5 | CS5 | CS5 | ||
PV | NC | 15 - 45 mm | CS6 | CS6 | CS6 | CS6 | CS6 |
PS Type A | 3/2, 5/2, 5/3 | CP1 | CP1 | CP1 | CP1 | CP1 | |
PS Type B/C/D | 3/2, 5/2, 5/3 | CP2 | CP2 | CP2 | CP2 | CP2 |
NC = Normalement fermé, NO = Normalement ouvert, DI = Déviation, UN = Universel
Important
- Veillez à ce que le type de bobine soit adapté au type d'électrovanne.
- N'utilisez que l'alimentation électrique indiquée sur l'étiquette. La tension continue appliquée à une bobine de tension alternative peut entraîner des dommages.
- Ne jamais alimenter la bobine lorsqu'elle n'est pas montée sur l'électrovanne. La bobine surchauffe et risque de griller.
- La bobine n'est correctement isolée que si tous les composants, câbles et connecteurs sont correctement connectés.
- La bobine s'échauffe pendant l'utilisation. C'est normal. Ne pas toucher le serpentin ou la vanne lorsqu'ils sont chauds.
