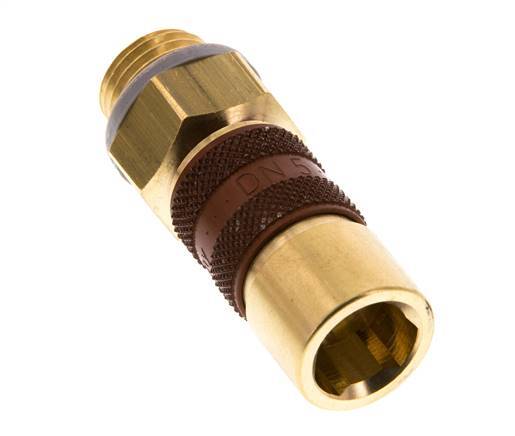

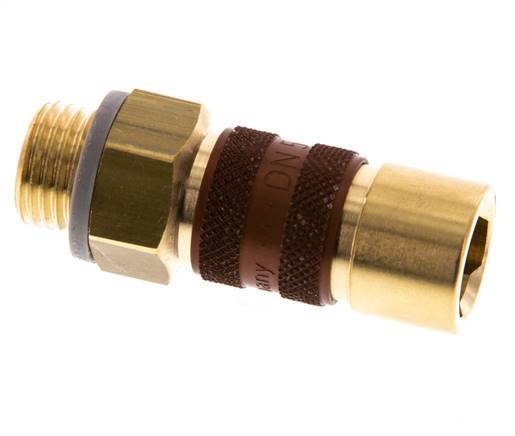

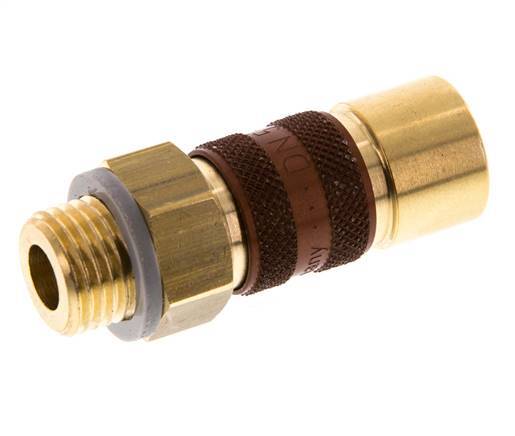

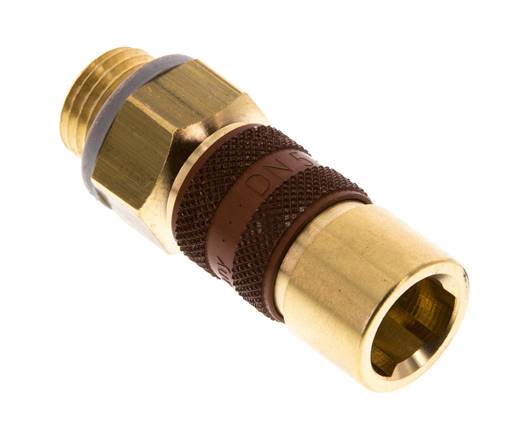

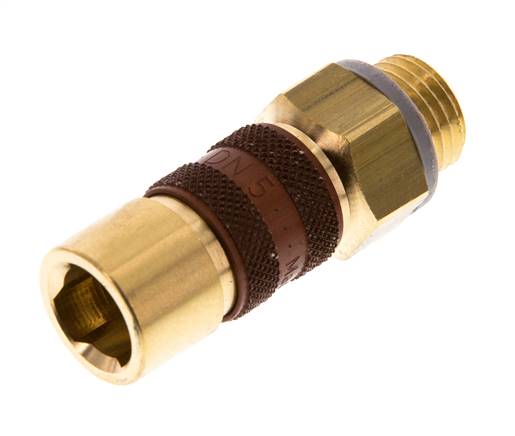

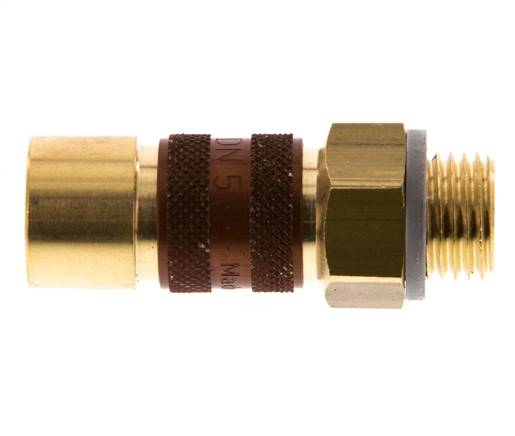

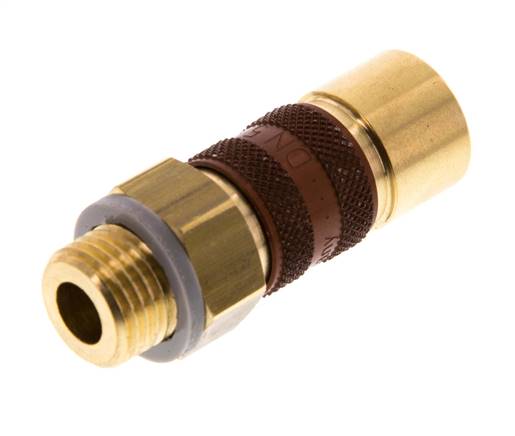

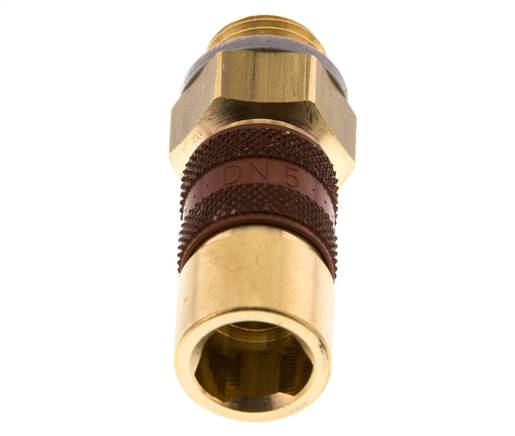

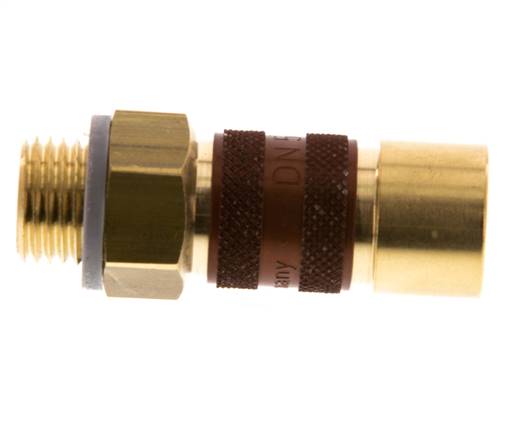

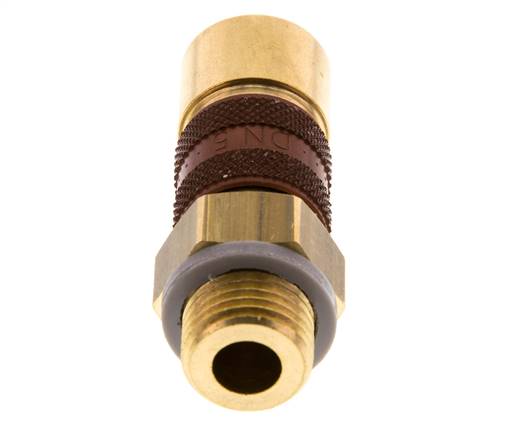

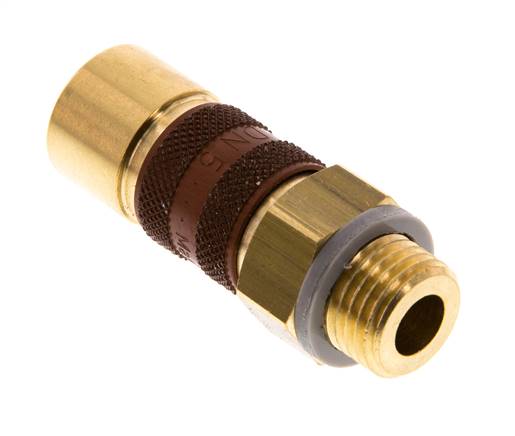

Coupleur d'air en laiton DN 5 à code brun Prise femelle G 1/4 pouce mâle
Manchon d'accouplement à air en laiton DN 5 à code couleur marron avec filetage mâle G 1/4 pouce. Les raccords à code couleur empêchent toute interversion accidentelle et ne peuvent être connectés qu'à la même couleur (peuvent également être utilisés avec des prises standard). La plage de pression de fonctionnement s'étend de -0,95 (adapté aux vides) à 35 bar. Convient pour des températures comprises entre -20 et 100 degrés Celsius. Le débit est de 550 l/min. Le matériau des joints est le NBR (caoutchouc nitrile).
- Prix normal
- €21,48
- Prix normal
- €17,90
Description
Manchon d'accouplement à air en laiton DN 5 à code couleur marron avec filetage mâle G 1/4 pouce. Un raccord pneumatique est utilisé pour connecter des outils à air comprimé à une ligne d'air comprimé. Le raccord nécessite deux parties : la douille (partie femelle) et la fiche ou le mamelon (partie mâle). Lorsqu'il est déconnecté, le raccord s'arrête automatiquement pour maintenir la pression de la ligne.
Ces raccords pneumatiques sont disponibles en différentes couleurs et ont chacun une forme de connexion distinctive (octogone, triangle, cercle). Les fiches et les prises de la même couleur peuvent être combinées, dans ce cas-ci en marron. Deux couleurs différentes ne peuvent être combinées. Cela évite le risque de se connecter accidentellement à un mauvais fluide ou à une mauvaise ligne de pression. Veuillez noter que les fiches à code couleur sont compatibles avec les prises standard sans code couleur. Le filetage mâle G 1/4 pouce permet de l'enfiler sur une pièce à filetage femelle correspondante. Convient aux applications sous vide La pression de fonctionnement est de 0.95 à 35 bars. Convient pour des températures comprises entre -20 et 100 degrés Celsius. Le débit nominal est de 550 l/min. Le matériau des joints est le NBR (caoutchouc nitrile). Le matériau du manchon est l'aluminium.
Ce produit est compatible avec : Rectus (21, 90), Camozzi (DN 5), EWO (DN 5), KANI (DN 5), Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5). Ils sont souvent appelés raccords d'air comprimé, raccords de compresseurs, raccords pneumatiques, raccords de tuyaux d'air, etc.
Pour :
- Le filetage mâle G 1/4 pouce permet de l'enfiler sur une pièce à filetage femelle correspondante.
- Compatible avec une large gamme de raccords pneumatiques ayant la même conception de profil standard.
- Le schéma de couleur marron non interchangeable garantit que des lignes différentes ne peuvent pas être accidentellement connectées (différents gaz, pressions, etc.).
- Il peut être utilisé pour les applications sous vide.
Série CLS5-M-CD
Notre offre de coupleurs d'air s'étend de DN 2,7 à 19 mm pour les fiches et les prises standard, ainsi qu'une variété de coupleurs d'air de sécurité, de coupleurs pour compresseur, de collecteurs, de coupleurs à griffes pour compresseur et le système Multilink de CEJN. Différents types de connexion sont disponibles pour chacun d'entre eux (filets femelles, filets mâles, colonne de tuyau, écrou-raccord, etc.) avec une large gamme de pressions min et max. Nos options de code couleur non interchangeables vous donnent une indication visuelle claire sur les lignes à connecter. Les raccords pneumatiques de sécurité sont dotés de boutons-poussoirs, de pivots et de glissières comme fonction de libération de sécurité. Nos accouplements à griffes pour compresseur de 42 mm sont conformes à la norme DIN 3498 (similaire) ainsi qu'à la norme DIN 3238 (Mody) pour les applications de sécurité.
