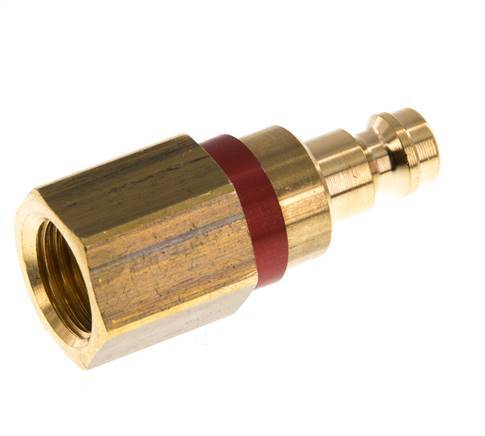

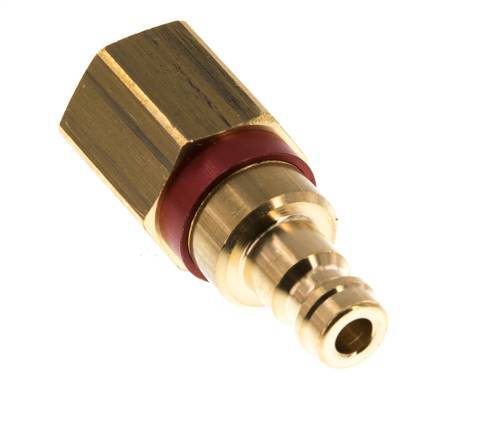

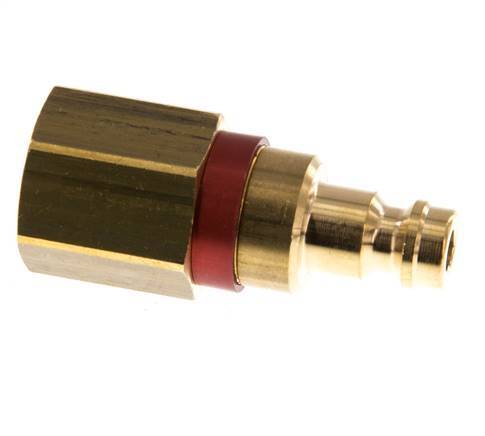

Bouchon de raccord d'air rouge DN 5 en laiton G 1/4 pouce femelle

Bouchon de raccord d'air DN 5 en laiton avec filetage femelle G 1/4 pouce. Un raccord pneumatique est utilisé pour connecter rapidement des outils pneumatiques à une conduite d'air comprimé. Le coupleur se compose de deux parties : la douille (partie femelle) et la fiche ou le mamelon (partie mâle). Lorsqu'il est déconnecté, le coupleur s'arrête automatiquement pour maintenir la pression de la ligne.

Le filetage femelle G 1/4 pouce permet de le visser sur une pièce filetée mâle correspondante. Ce coupleur est adapté aux applications sous vide. La plage de pression de fonctionnement s'étend de -0,95 à 35 bars. La fiche est adaptée à des températures comprises entre -20 et 100°C. Le débit nominal est de 560 l/min. Il est muni d'une bande rouge pour une identification visuelle facile. Chaque couleur a une forme différente (octogonale, triangulaire, ...). Les fiches colorées ne peuvent être connectées qu'à des prises de la même couleur, mais elles sont également compatibles avec des prises non colorées. Le système de couleurs empêche l'échange accidentel de différents médias ou pressions.

Ce produit est compatible avec : Rectus (21, 90), Camozzi (DN 5), EWO (DN 5), KANI (DN 5), Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5). Ils sont souvent appelés raccords d'air comprimé, raccords de compresseurs, raccords pneumatiques, raccords de tuyaux d'air, etc.

Pour :

• Le filetage femelle G 1/4 pouce permet de le visser sur une pièce filetée mâle correspondante.
• Compatible avec une large gamme de raccords pneumatiques ayant le même profil standard.
• Il peut être utilisé pour des applications sous vide.

Série CLP5-F

Notre gamme de raccords pneumatiques s'étend de DN 2,7 à 19 mm pour les fiches et les prises standard, ainsi qu'une variété de raccords pneumatiques de sécurité, de raccords pour compresseurs, de manifolds, de raccords à griffes pour compresseurs, et le système Multilink de CEJN. Différents types de raccords sont disponibles pour chacun d'entre eux (filets femelles, filets mâles, colonne de tuyau, écrou-raccord, etc.) avec une large gamme de pressions minimales et maximales. Nos options à code couleur non interchangeable vous donnent un indicateur visuel clair des lignes à connecter. Les raccords pneumatiques de sécurité sont dotés de boutons-poussoirs, de pivots et de glissières comme fonction de déclenchement de sécurité. Nos accouplements à griffes pour compresseurs de 42 mm sont conformes à la norme DIN 3498 (similaire) ainsi qu'à la norme DIN 3238 (Mody) pour les applications de sécurité.
