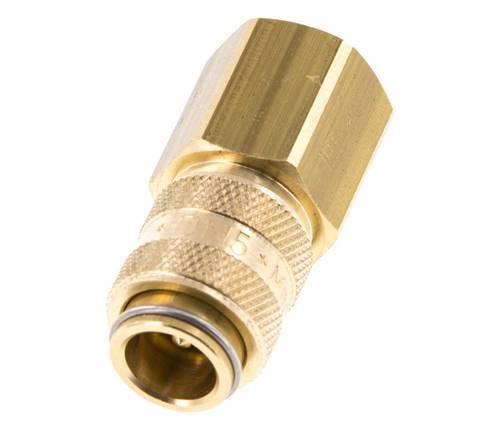

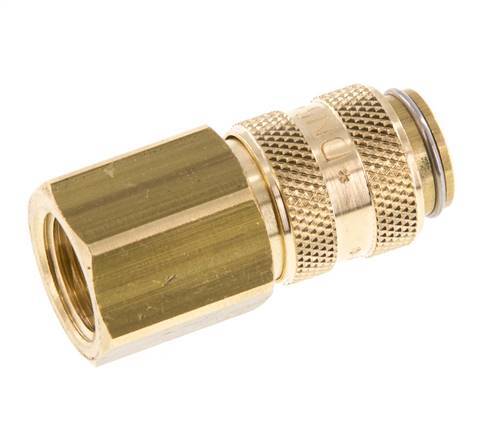

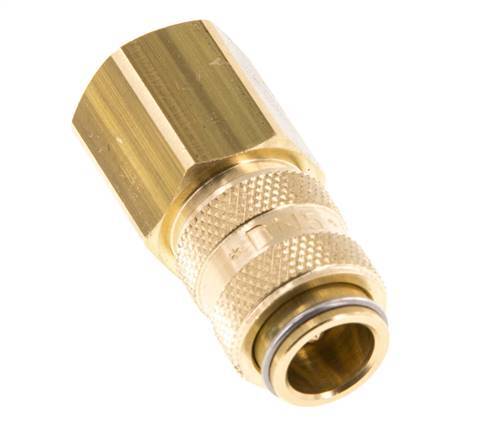

Coupleur pneumatique DN 5 en laiton Douille G 1/4 pouce femelle double obturation
Manchon de raccordement d'air DN 5 en laiton avec filetage femelle G 1/4 pouce. La prise est munie d'un dispositif d'obturation à double face. La plage de pression de fonctionnement s'étend de -0,95 (adapté aux vides) à 35 bars. La prise est adaptée à des températures comprises entre -20 et 100°C. Le débit est de 360 l/min. Le matériau d'étanchéité est le NBR (caoutchouc nitrile).
- Prix normal
- €8,57
- Prix normal
- €7,14
Description
Manchon de raccordement d'air DN 5 en laiton avec filetage femelle G 1/4 pouce. Un raccord pneumatique est utilisé pour connecter rapidement des outils pneumatiques à une conduite d'air comprimé. Le coupleur se compose de deux parties : la douille (partie femelle) et la fiche ou le mamelon (partie mâle). Lorsqu'il est déconnecté, le coupleur s'arrête automatiquement pour maintenir la pression de la ligne.
Le filetage femelle G 1/4 pouce permet de le visser sur une pièce filetée mâle correspondante. Ce coupleur est adapté aux applications sous vide. La prise est munie d'un dispositif d'obturation à double face. Ils peuvent être utilisés avec des fiches normales et avec des fiches à double obturation. Lorsque les bouchons d'obturation double face sont déconnectés, ils bloquent l'écoulement dans les deux sens. La plage de pression de fonctionnement s'étend de -0,95 à 35 bars. La prise est adaptée à des températures comprises entre -20 et 100°C. Le débit nominal est de 360 l/min. Le matériau d'étanchéité est le NBR (caoutchouc nitrile).
Ce produit est compatible avec : Rectus (21, 90), Camozzi (DN 5), EWO (DN 5), KANI (DN 5), Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5). Ils sont souvent appelés raccords d'air comprimé, raccords de compresseurs, raccords pneumatiques, raccords de tuyaux d'air, etc.
Pour :
- Le filetage femelle G 1/4 pouce permet de le visser sur une pièce filetée mâle correspondante.
- Compatible avec une large gamme de raccords pneumatiques ayant le même profil standard.
- Il peut être utilisé pour des applications sous vide.
- La prise est dotée d'un système d'obturation à double face, qui permet au système en amont et en aval de rester sous pression lorsqu'il est déconnecté.
Série CLS5-F
Notre gamme de raccords pneumatiques s'étend de DN 2,7 à 19 mm pour les fiches et les prises standard, ainsi qu'une variété de raccords pneumatiques de sécurité, de raccords pour compresseurs, de manifolds, de raccords à griffes pour compresseurs, et le système Multilink de CEJN. Différents types de raccords sont disponibles pour chacun d'entre eux (filets femelles, filets mâles, colonne de tuyau, écrou-raccord, etc.) avec une large gamme de pressions minimales et maximales. Nos options à code couleur non interchangeable vous donnent un indicateur visuel clair des lignes à connecter. Les raccords pneumatiques de sécurité sont dotés de boutons-poussoirs, de pivots et de glissières comme fonction de déclenchement de sécurité. Nos accouplements à griffes pour compresseurs de 42 mm sont conformes à la norme DIN 3498 (similaire) ainsi qu'à la norme DIN 3238 (Mody) pour les applications de sécurité.
