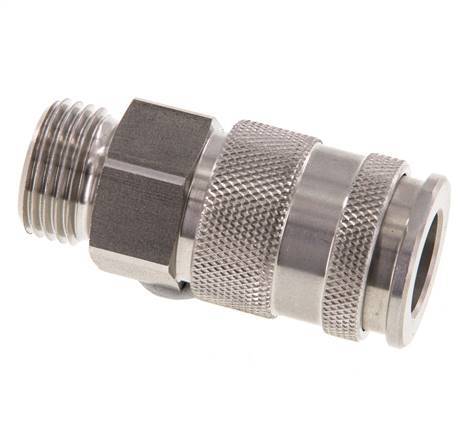

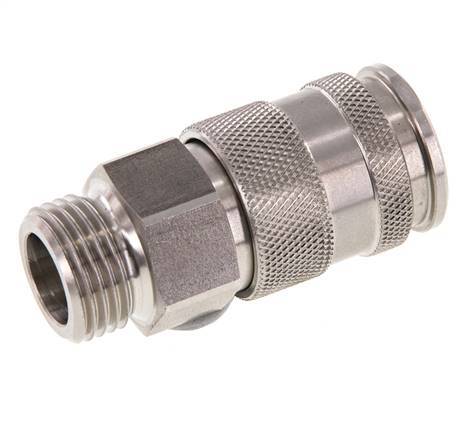

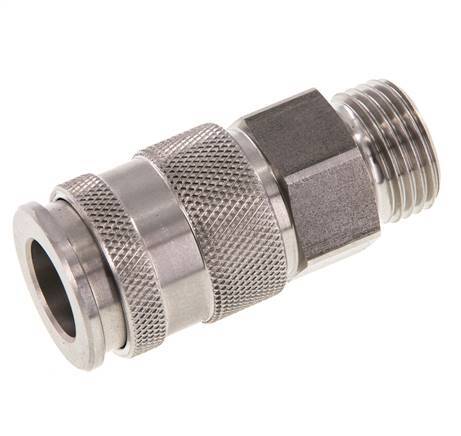

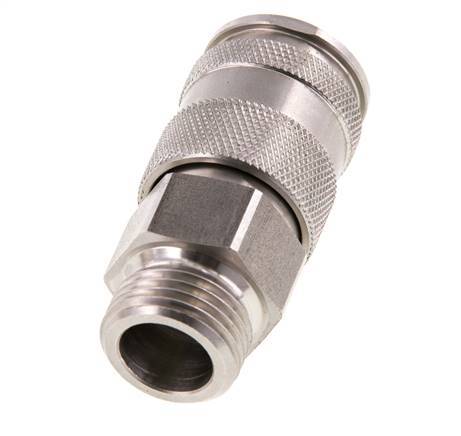

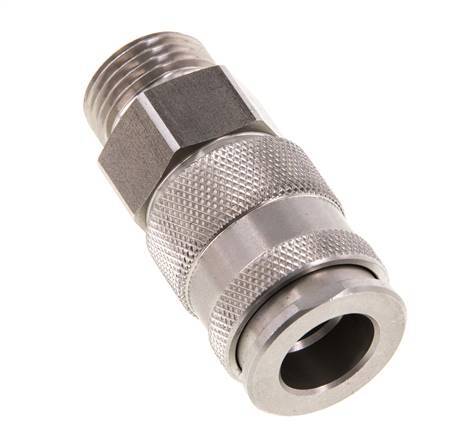

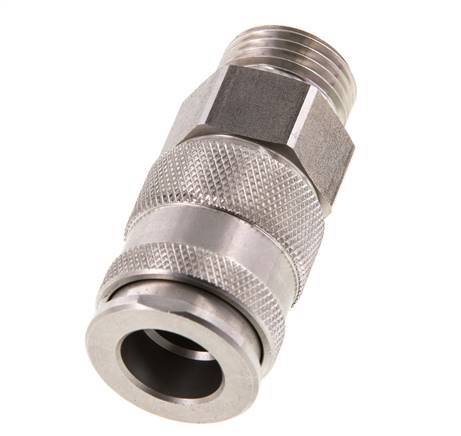

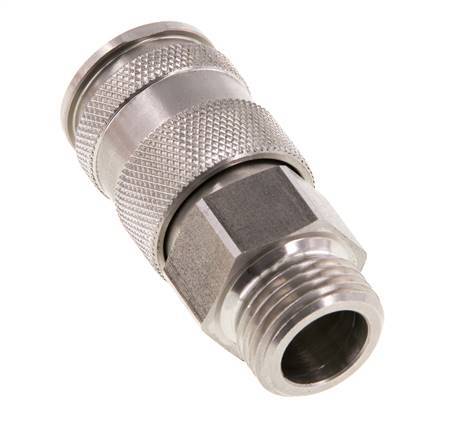

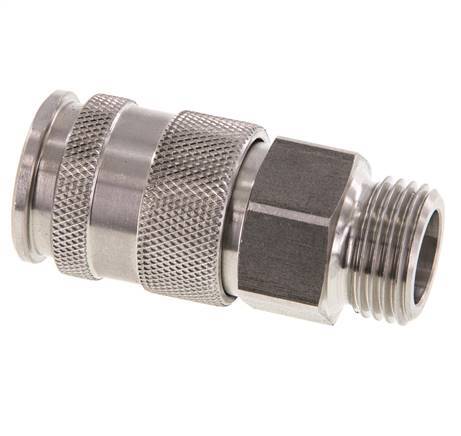

Coupleur d'air DN 10 en acier inoxydable Douille G 1/2 pouce mâle à double obturation

Manchon d'accouplement à air DN 10 en acier inoxydable avec filetage mâle G 1/2 pouce. Un raccord pneumatique est utilisé pour connecter des outils à air comprimé à une ligne d'air comprimé. Le raccord nécessite deux parties : la douille (partie femelle) et la fiche ou le mamelon (partie mâle). Lorsqu'il est déconnecté, le raccord s'arrête automatiquement pour maintenir la pression de la ligne.

Le filetage mâle G 1/2 pouce permet de l'enfiler sur une pièce à filetage femelle correspondante. Convient aux applications sous vide La prise est dotée d'un système de fermeture à double face. Ils peuvent être utilisés avec des fiches normales et avec des fiches à fermeture double face. Lorsque les bouchons d'obturation double face sont déconnectés, ils bloquent le débit dans les deux sens. La pression de fonctionnement est de 0 à 35 bars. Convient pour des températures comprises entre -15 et 200 degrés Celsius. Le débit nominal est de 2100 l/min. Le matériau des joints est le FPM/FKM. Le matériau du manchon est l'acier inoxydable. Le matériau du boîtier est l'acier inoxydable 303 (1.4305).

Ce produit est compatible avec : Rectus (27, 41, 1700, 1727), TEMA (1700), CEJN (410). Ils sont souvent appelés raccords d'air comprimé, raccords de compresseurs, raccords pneumatiques, raccords de tuyaux d'air, etc.

Pour :

• Le filetage mâle G 1/2 pouce permet de l'enfiler sur une pièce à filetage femelle correspondante.
• Compatible avec une large gamme de raccords pneumatiques ayant la même conception de profil standard.
• Le grand diamètre de 10 mm permet un débit important et une faible perte de charge.
• Il peut être utilisé pour les applications sous vide.
• La prise est dotée d'un système de fermeture double face, qui permet au système en amont et en aval de rester sous pression lorsqu'il est déconnecté.

Série CLS10-M

Notre offre de coupleurs d'air s'étend de DN 2,7 à 19 mm pour les fiches et les prises standard, ainsi qu'une variété de coupleurs d'air de sécurité, de coupleurs pour compresseur, de collecteurs, de coupleurs à griffes pour compresseur et le système Multilink de CEJN. Différents types de connexion sont disponibles pour chacun d'entre eux (filets femelles, filets mâles, colonne de tuyau, écrou-raccord, etc.) avec une large gamme de pressions min et max. Nos options de code couleur non interchangeables vous donnent une indication visuelle claire sur les lignes à connecter. Les raccords pneumatiques de sécurité sont dotés de boutons-poussoirs, de pivots et de glissières comme fonction de libération de sécurité. Nos accouplements à griffes pour compresseur de 42 mm sont conformes à la norme DIN 3498 (similaire) ainsi qu'à la norme DIN 3238 (Mody) pour les applications de sécurité.
