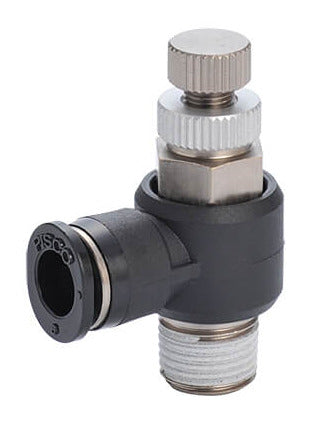

Coude de sortie de compteur R3/8" - 5/16" Vanne de regulation du debit
Avis: Ce produit n`est plus fabriqué
Avis: Ce produit n`est plus fabriqué
Description
Il s'agit d'une vanne de contrôle de debit pneumatique à coude de sortie de compteur pour un contrôle reglable unidirectionnel du debit d'air. Il s'agit de la combinaison d'une vanne à pointeau et d'un clapet anti-retour à orifice. La vanne à pointeau permet de regler le debit, tandis que le clapet anti-retour à orifice garantit que le debit d'air est mesure dans une seule direction. La configuration "meter-out" implique que le debit est affecte (contrôle) en passant de l'orifice à filetage mâle à l'orifice du raccord à emmanchement. C'est l'inverse pour la configuration "meter-in".
Il comporte un raccord instantane de 5/16 pouces d'un côte et un orifice filete mâle de 3/8 pouces de l'autre côte. Le raccord push-in permet une connexion facile avec la tubulure. Poussez le tube et le raccord le fixera à l'aide de griffes en acier inoxydable. Le debit est mesure en passant de l'orifice à filetage mâle à l'orifice du raccord enfichable.
Pression de fonctionnement de 1 à 9 bars (14.5 à 130.5 psi). Il est dote de joints en NBR qui le rendent apte à des applications dans une plage de temperatures allant de 0 à 60°C (32 à 140°F) (pas de gel).
Utilisez une aiguille rotative pour regler la taille de l'orifice qui definit le debit et fixez-la avec un contre-ecrou. Tournez l'aiguille dans le sens des aiguilles d'une montre pour reduire la taille de l'orifice et dans le sens inverse pour l'augmenter. Lors du reglage du debit, commencez à partir de l'etat complètement ferme pour eviter un mouvement soudain d'un actionneur. Évitez de tourner le pointeau avec un couple excessif, sinon les caracteristiques d'ecoulement peuvent changer en raison de la deformation du siège de soupape en resine.
Pour :
- Équipe d'un contre-ecrou pour securiser la position de l'aiguille
- Debit reglable
- Symbole ISO pour le verin à double effet
- Équipe de raccords rapides faciles à connecter
Cons :
- Convient aux applications sous vide.
- Permet une certaine fuite d'air, evitez de l'utiliser pour une application qui ne necessite aucune fuite
Serie MVSC
La serie JSC comprend des vannes de contrôle de debit coudees pour le contrôle du debit d'air unidirectionnel. Selon les besoins, le debit peut être mesure en passant du côte du raccord filete au côte du raccord enfichable ou dans le sens inverse. Les tailles des raccords instantanes vont de 3 à 12 mm et de 1/8 à 3/8 pouce et les tailles des orifices filetes vont de M3x0,5 à M5x0,8 et de R1/8 à R1/2 pouce. Cette serie se compose d'un type standard adapte à une plage de pression de fonctionnement de 1 à 9 bar et d'un clapet anti-retour dont la pression de rupture est de 0,5 bar. Ils comprennent egalement un type à faible pression de fissuration adapte à une plage de pressions de fonctionnement de 0,5 à 5 bars et à une pression de fissuration du clapet de retenue de 0,2 bar. Ils sont adaptes à une plage de temperatures de fonctionnement allant de 0 à 60°C (sans gel).
