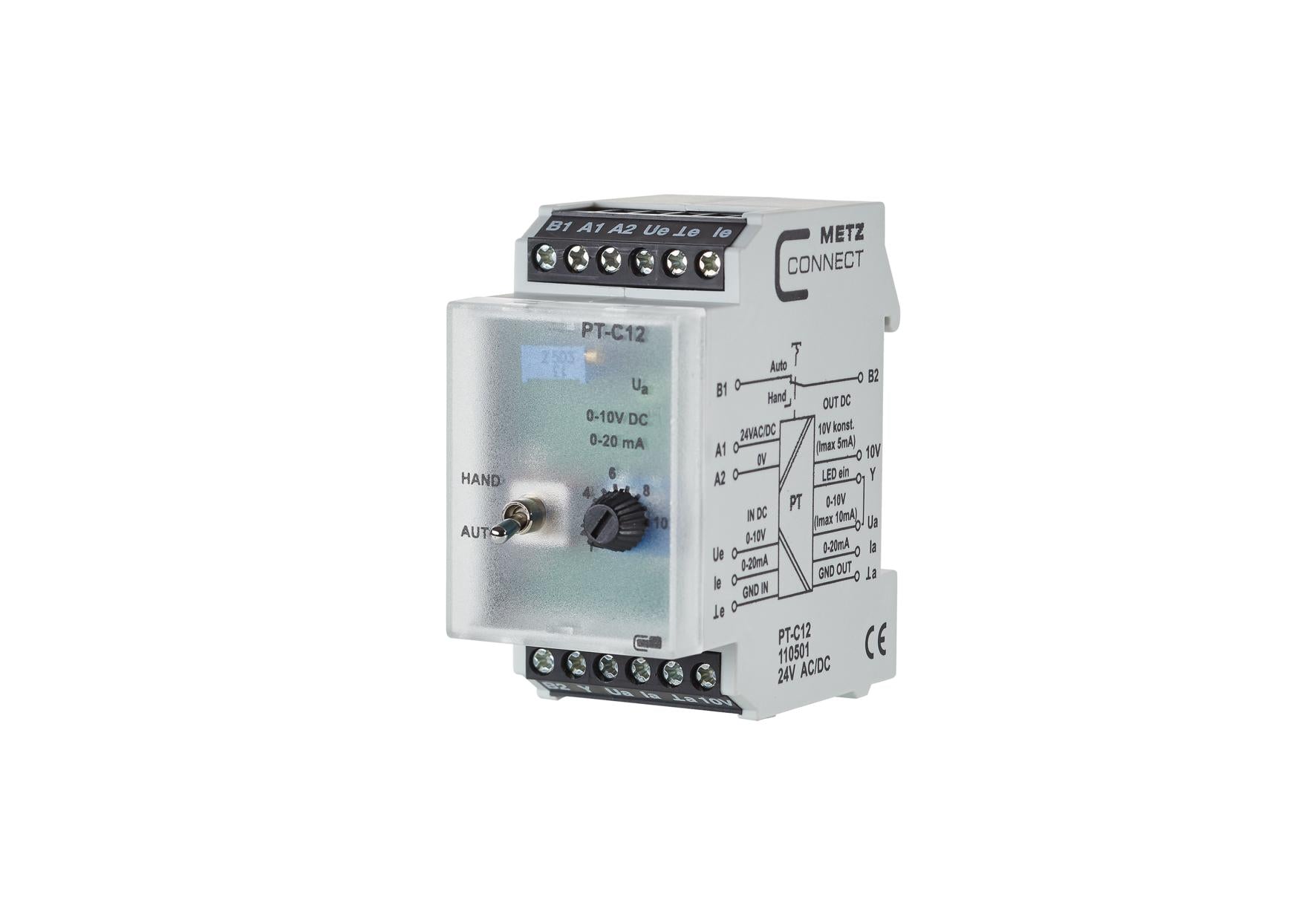

Convertisseur Metz Connect - 110501

L'isolateur de potentiel/convertisseur de signaux est utilisé pour isoler les signaux analogiques dans la plage de 0 à 10 V CC et de 0 à 20 mA CC. Il est également utilisé pour la conversion de signaux de 0 à 10 V DC vers 0 à 20 mA DC ou de 0 à 20 mA DC vers 0 à 10 V DC. Les signaux d'entrée et de sortie, ainsi que la tension d'alimentation, sont isolés électriquement les uns des autres. Un signal d'entrée de 0 à 10 V ou de 0 à 20 mA peut être connecté à l'appareil.

La fonction d'isolation électrique : Avec le PT-C12, le signal d'entrée de 0 à 10 V est ajusté proportionnellement au signal de sortie de 0 à 10 V. Le PTi-C12 ajuste le signal d'entrée de 0 à 20 mA proportionnellement au signal de sortie de 0 à 20 mA.

La fonction de conversion des signaux avec séparation des potentiels : Avec une conversion de signal de 0 à 10 V à 0 à 20 mA, ou de 0 à 20 mA à 0 à 10 V, le signal de sortie ainsi converti peut être réajusté à l'aide d'un trimmer de broche intégré. En outre, une option de commande manuelle d'urgence avec un interrupteur MANUEL AUTO avec contact de retour est également intégrée. Le signal de sortie de 0 à 10 V ou de 0 à 20 mA peut être réglé par le potentiomètre avant lorsque le commutateur est en position MANUEL. Une tension de sortie constante de max. 10 V DC et 5 mA est disponible à la borne 10 V.

L'entrée Y est utilisée pour l'affichage LED de la tension de sortie Ua. La luminosité de la LED dépend du niveau du signal de sortie (pont entre Ua et Y). Il est également possible de connecter à l'affichage LED un signal externe de 0 à 10 V CC à l'entrée Y. L'appareil se connecte à l'aide de borniers à vis.
