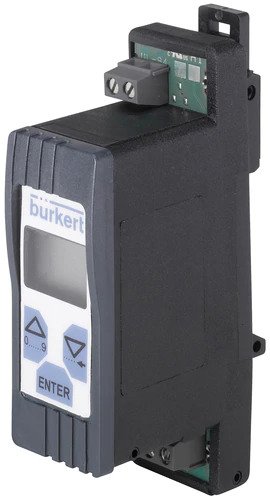

Contrôleur PWM proportionnel 12-24V DC - DIN RAIL - Burkert 8605 316533

Ce contrôleur Burkert 8605 est utilisé pour les électrovannes proportionnelles dont le courant de bobine est compris entre 0,5 et 2 A. Pour alimenter le contrôleur, il faut une tension de 12 - 24 V DC qui peut être raccordée au contrôleur par des bornes à vis. Il se connecte ensuite à l'électrovanne proportionnelle par des bornes à vis supplémentaires et est ensuite monté sur rail DIN. Il a besoin d'un signal d'entrée, dont les options sont 0-5 V, 0-10 V, 0-20 mA ou 4-20 mA. Il convertit ensuite cette entrée et émet un signal de modulation de largeur d'impulsion (PWM) pour contrôler la position du piston de la vanne. En faisant varier la position du piston et l'ouverture de l'orifice, vous pouvez modifier une caractéristique de sortie du flux (débit, température, pression, etc.). Il est livré avec une unité de commande qui peut être utilisée pour programmer le contrôleur ou transférer les paramètres d'un appareil à un autre. Il est fabriqué en polyamide (PA) et est certifié IP40. Des fonctions logicielles telles que la compensation de l'échauffement de la bobine, les entrées sélectionnables par paramètre, la fonction de rampe et l'adaptation du courant de la bobine permettent un fonctionnement correct de la vanne sur toute sa plage de course. Ce contrôleur Burkert (316533) est facilement utilisable avec les électrovannes proportionnelles Burkert (voir pièce jointe pour une présentation complète) car elles ont été testées et éprouvées et les paramètres sont mémorisés. Cependant, le contrôleur est également adapté pour contrôler les vannes d'autres marques avec des entrées de paramètres manuelles. Les séries d'électrovannes proportionnelles Burkert qui conviennent à la 316533 sont les suivantes :
2863, 2873, 6223 (12 V DC) & 2865, 2875, 6024 (12-24 V DC) & 2836 (24 V DC).

Pour :

• Permet un meilleur contrôle d'une électrovanne proportionnelle en utilisant un signal PWM
• Se monte facilement sur un rail DIN
• Il est livré avec une unité de commande qui peut être utilisée pour programmer le contrôleur
• Des fonctions logicielles telles que la compensation de l'échauffement de la bobine, les entrées sélectionnables par paramètre, la fonction de rampe et l'adaptation du courant de la bobine permettent un fonctionnement correct de la vanne sur toute sa plage de course.
• Limite l'hystérésis et améliore la sensibilité de la commande de la vanne par rapport à un signal variable en courant continu
• A mémorisé tous les paramètres de fonctionnement de l'électrovanne proportionnelle de Burkert

Cons :

• Nécessite des entrées (0-5 V, 0-10 V, 0-20 mA ou 4-20 mA) et des réglages de paramètres appropriés pour contrôler précisément la vanne
• L'alimentation du contrôleur ne peut être que de 12-24 V DC
• Ne fonctionne qu'avec un système en boucle ouverte

Série 8605

Le Burkert Type 8605 est un régulateur numérique utilisé pour commander des électrovannes proportionnelles dans une plage de puissance de 40 à 2 000 mA. Il convertit un signal d'entrée externe, 0-5 V, 0-10 V, 0-20 mA ou 4-20mA, en un signal modulé en largeur d'impulsion (PWM) pour contrôler la position du plongeur de l'électrovanne. Cela permet à l'utilisateur de faire varier un paramètre de l'écoulement (c'est-à-dire le débit, la température, etc.) pour répondre aux exigences de l'application. Les options de montage et de connexion pour cette série sont soit un connecteur de câble (DIN-A avec une connexion d'alimentation PG ou M12), soit un rail DIN (se monte sur un rail DIN et possède des bornes à vis). Ils sont dotés de fonctions logicielles permettant de prendre en compte la montée/descente en régime, l'état thermique de la bobine, les points de coupure et la possibilité de charger/télécharger des paramètres avec un opérateur.
