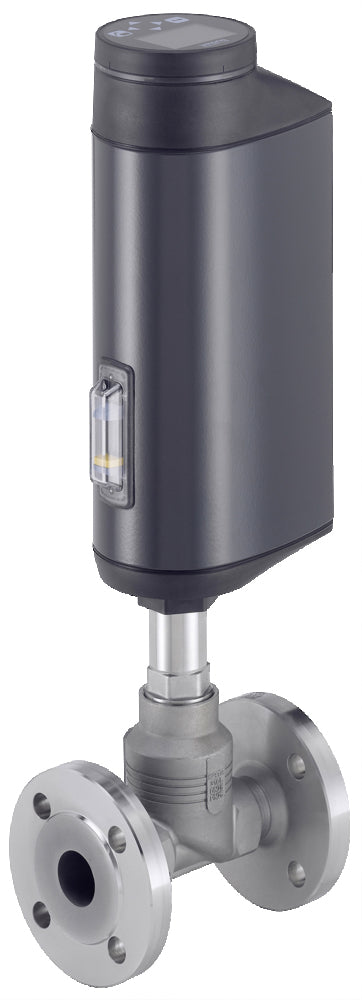

Vanne à globe électrique en acier inoxydable DN 40 avec contrôleur de position NC - 3361 - 368847

Cette vanne à globe Bürkert 2/2 voies (type 3361) est conçue pour la commande de position. La position de l'actionneur est contrôlée en fonction de la position de consigne, qui peut être donnée soit par un signal analogique, soit par un bus de terrain numérique. La position réelle de l'actionneur est mesurée par un transducteur de déplacement et comparée à la position de consigne. S'il y a une différence entre les deux valeurs, le moteur électrique est ajusté pour corriger la position.

Cette vanne possède des ports DN 40. La vanne a un boîtier en acier inoxydable. La vanne est normalement fermée (NF), ce qui signifie que la vanne s'ouvre lorsque la tension est appliquée. En cas de perte de courant, la vanne reste dans une position sûre prédéfinie grâce à l'unité de stockage d'énergie dans l'actionneur.

Pour des températures de fluide allant de -10 à 130°C (14 à 266°F) et une pression maximale allant jusqu'à 10 bar (140 psi). La vanne a une valeur Kv de 24 m3/h (valeur Cv de 27,7 gpm). Le boîtier en acier inoxydable est durable, adapté aux fluides corrosifs et aux environnements difficiles. Consultez notre tableau de résistance chimique pour vérifier la compatibilité du boîtier et des joints avec le fluide. Avec sa vis à billes de recirculation, l'actionneur électrique 24V CC à grande vitesse déplace la vanne à globe avec vis à billes jusqu'à la position finale souhaitée. La vanne met 4,4 s pour passer de la position complètement ouverte à la position complètement fermée. L'actionneur utilise un protocole de communication büs.

Avantages :

• Fonctions de diagnostic possibles grâce à la connexion de bus de terrain
• Haute protection IP IP65/67 assure une protection adéquate contre les éclaboussures
• Convient pour les applications alimentaires

Série

Les vannes à globe de type 3361 de Bürkert sont équipées d'actionneurs électriques avec une vis à billes qui positionne le cône de commande avec une grande précision. La vanne et l'actionneur sont parfaitement adaptés l'un à l'autre, avec une conception fermée et une surface solide qui peut être nettoyée rapidement et facilement. La vanne peut fonctionner même dans des environnements difficiles, car elle offre un niveau élevé de protection contre les éclaboussures et les vibrations (IP65/67). La vanne est également très durable et ne fuit pas, grâce à un presse-étoupe à réglage automatique avec des joints V interchangeables. Le type 3361 peut être connecté à un système informatique, ce qui peut aider à surveiller le bon fonctionnement de la vanne et à prédire quand elle pourrait avoir besoin d'entretien. La vanne fonctionne rapidement, le moteur pouvant la déplacer jusqu'à 6 mm/s. Certaines des vannes de type 3361 conviennent aux applications alimentaires, à l'oxygène et sont certifiées ATEX, IECEx et UL antidéflagrantes.
