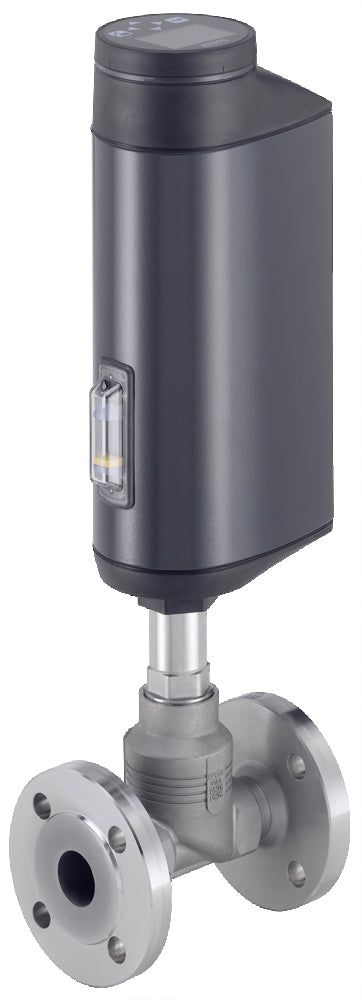

Contrôleur de Position Vanne à Soupape Électrique à Brides DN 25 NC en Inox - 3361 - 20015107

Ce robinet à soupape 2/2 voies Bürkert (type 3361) est conçu pour le contrôle de position. La position de l'actionneur est contrôlée en fonction de la position du point de consigne, qui peut être donnée soit par un signal analogique, soit par un bus de terrain numérique. La position réelle de l'actionneur est mesurée par un capteur de déplacement et comparée au point de consigne. S'il y a une différence entre les deux valeurs, l'entraînement du moteur électrique est ajusté pour corriger la position.

Cette vanne a des orifices DN 25. La vanne est dotée d'un boîtier en acier inoxydable. La vanne est normalement fermée (NC), ce qui signifie qu'elle s'ouvre lorsqu'une tension est appliquée. En cas de perte de puissance, la vanne reste dans une position de sécurité prédéfinie grâce à l'unité de stockage d'énergie située dans l'actionneur.

Pour des températures de fluides allant de -10 à 130°C (14 à 266°F) et une pression maximale de 25 bar (351 psi). La vanne a une valeur Kv de 7,2 m3/h (valeur Cv de 8,3 gpm). Le boîtier en acier inoxydable est durable et convient aux milieux corrosifs et aux environnements difficiles. Consultez notre tableau de résistance chimique pour vérifier la compatibilité du boîtier et des joints avec le fluide. Avec sa vis à recirculation de billes, l'actionneur électrique est adapté à une utilisation dans des environnements hygiéniques et agressifs. L'actionneur électrique 24V DC à grande vitesse déplace le robinet à soupape avec vis à bille jusqu'à la position finale souhaitée. La vanne met 3,3 s pour passer de la position complètement ouverte à la position complètement fermée. L'actionneur utilise un protocole de communication büs.

Pour :

• Fonctions de diagnostic possibles grâce à la connexion au bus de terrain
• La protection IP65/67 élevée garantit une protection adéquate contre les éclaboussures.
• Convient aux applications alimentaires

Série

Les robinets à soupape Bürkert type 3361 ont des actionneurs électriques avec une vis à bille qui positionnent le cône de contrôle avec la plus grande précision. La vanne et l'actionneur sont parfaitement adaptés l'un à l'autre, avec une conception fermée et une surface résistante qui peut être nettoyée rapidement et facilement. La vanne peut fonctionner même dans des environnements difficiles, car elle présente un niveau élevé de protection contre les éclaboussures et les vibrations (IP65/67). La vanne est également très durable et ne fuit pas, grâce à un presse-étoupe auto-ajustable avec des joints en V interchangeables. Le type 3361 peut être connecté à un système informatique, ce qui permet de contrôler le fonctionnement de la vanne et de prévoir le moment où elle aura besoin d'être entretenue. La vanne fonctionne rapidement, le moteur pouvant la déplacer jusqu'à 6 mm/s. Certaines des vannes de type 3361 sont adaptées aux applications alimentaires et à l'oxygène et sont certifiées antidéflagrantes ATEX, IECEx et UL.
