Référence : CP2-120AC
Marque: JP Fluid Control

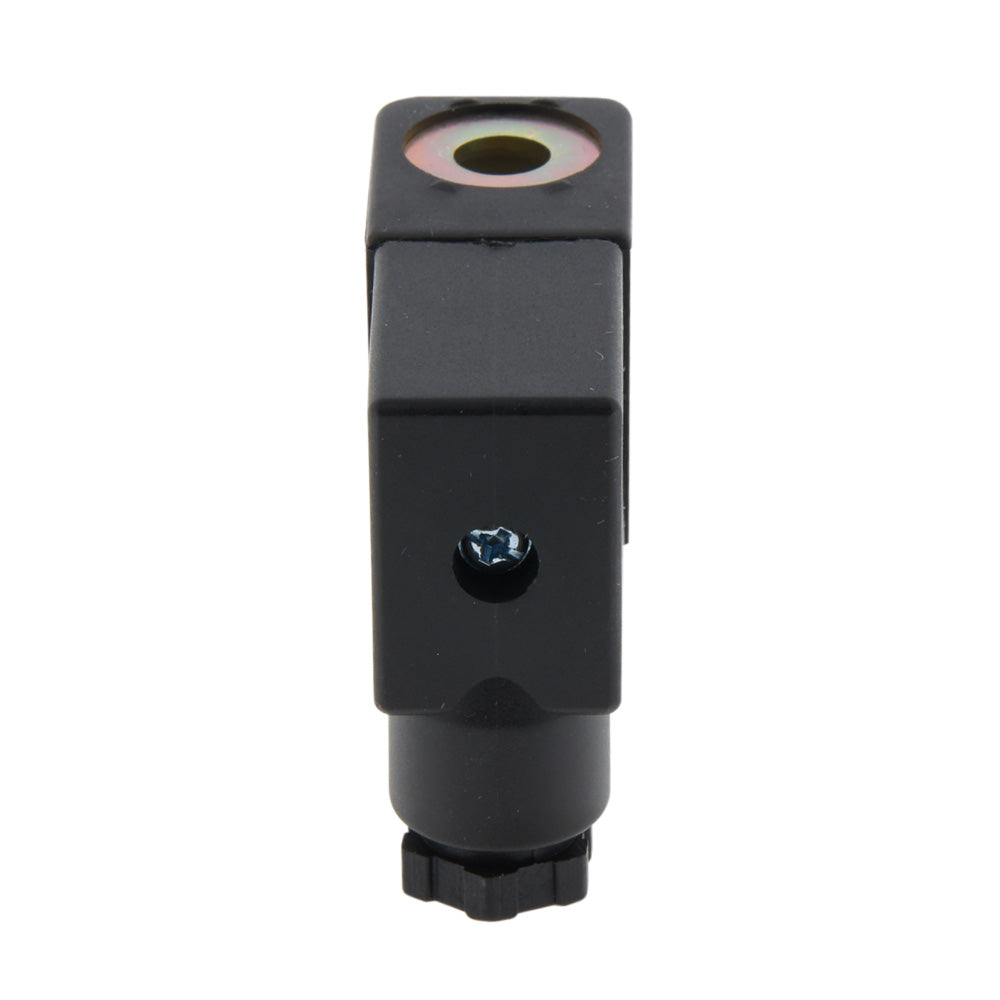

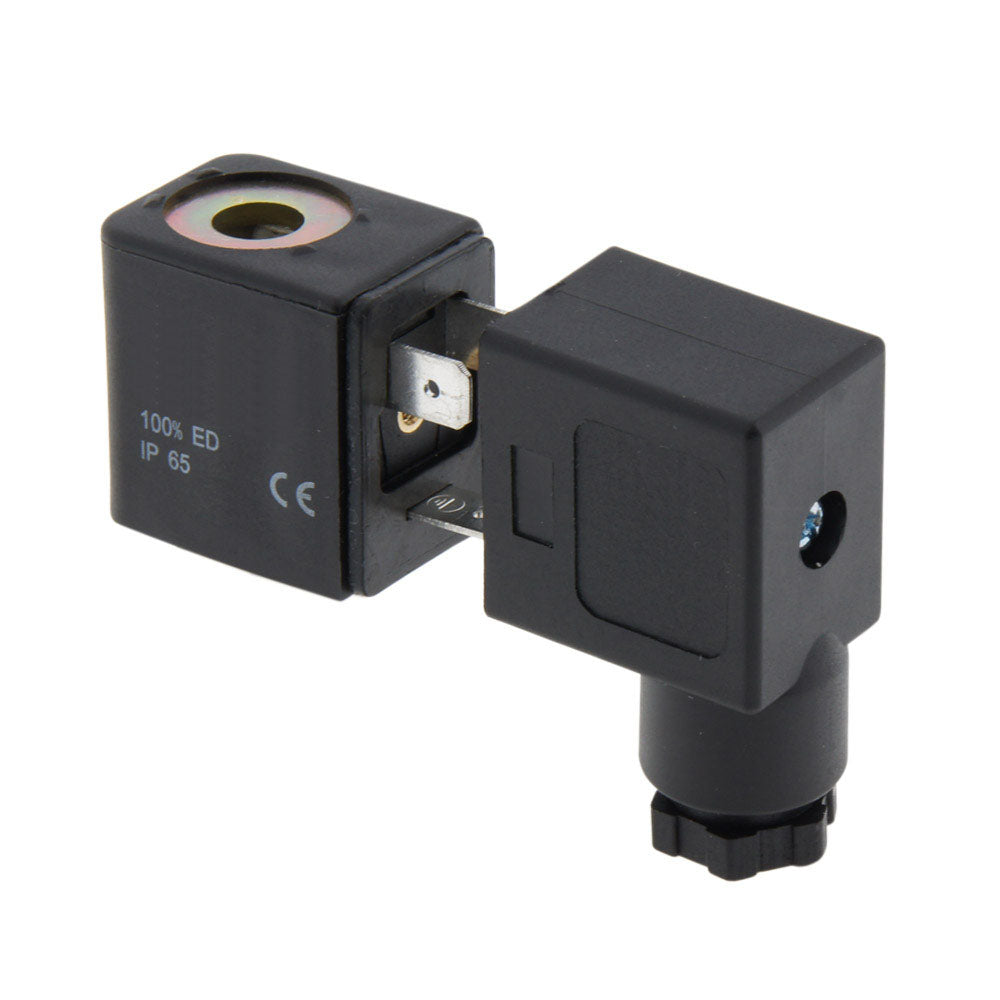

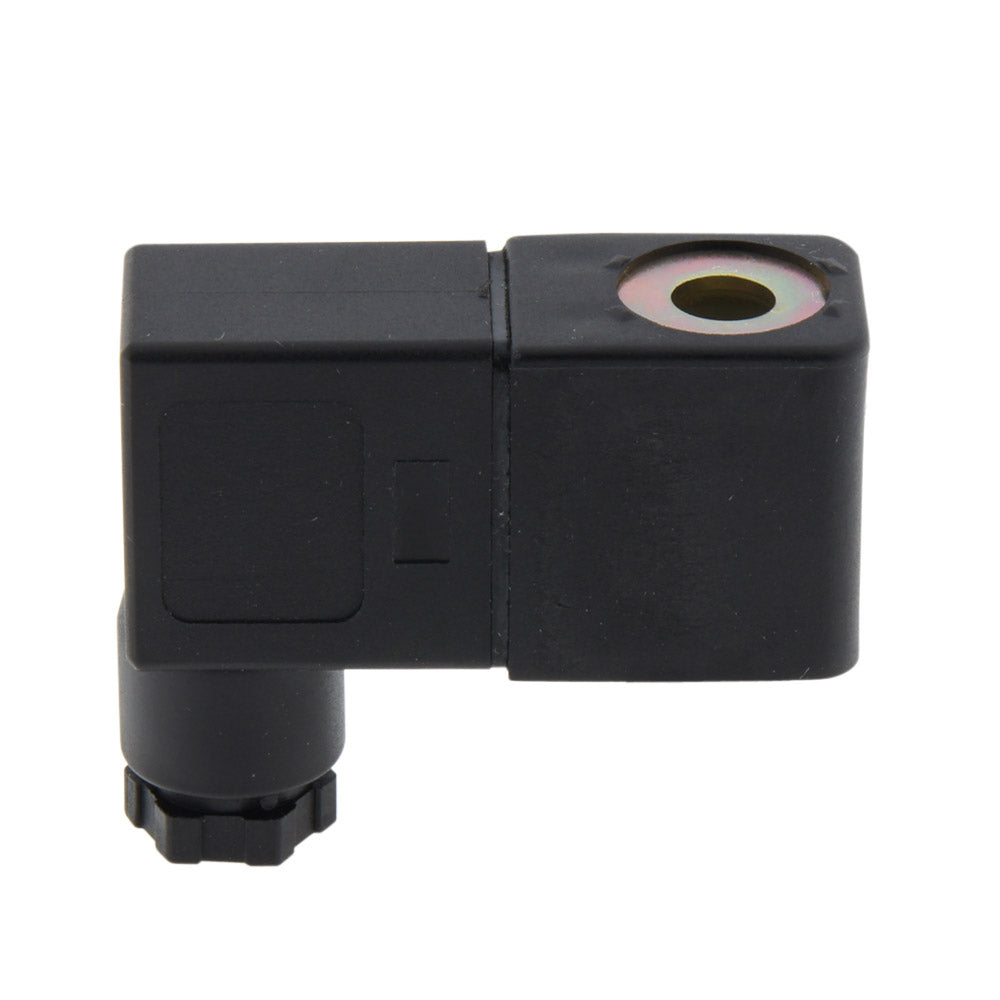

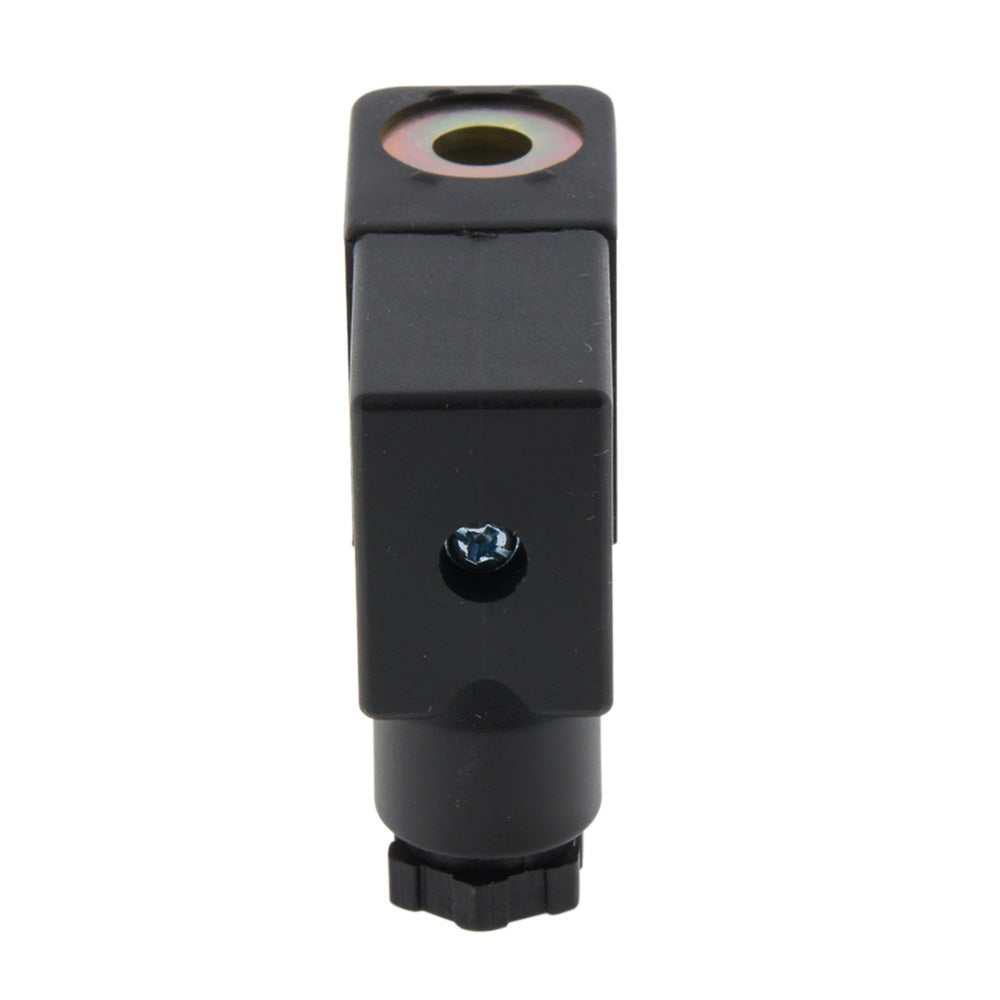

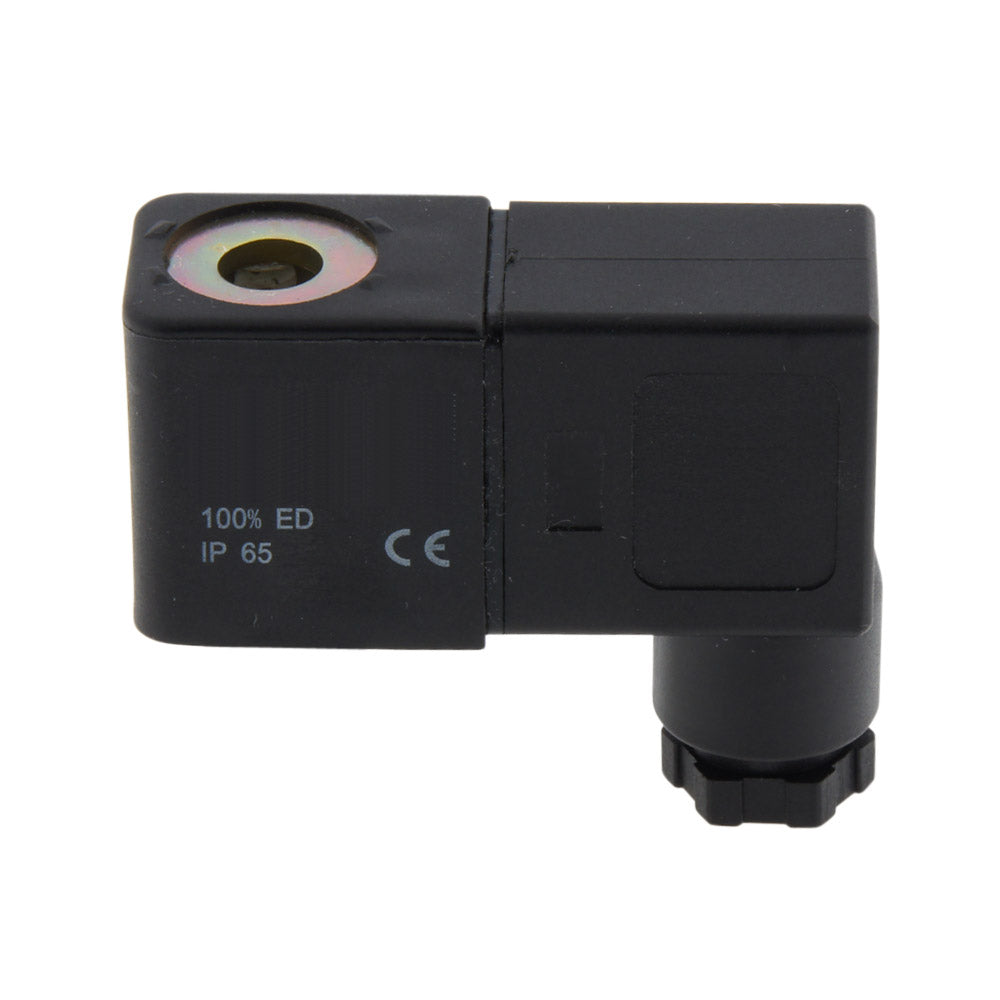

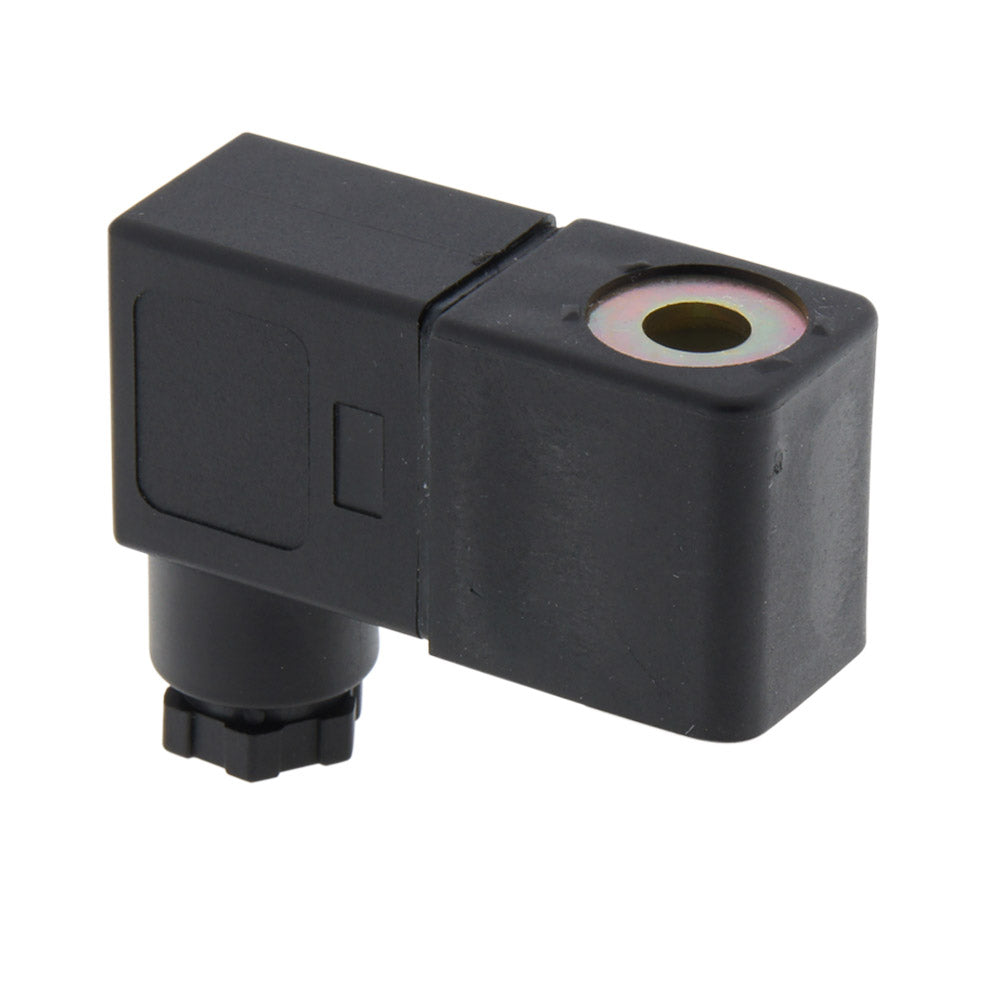

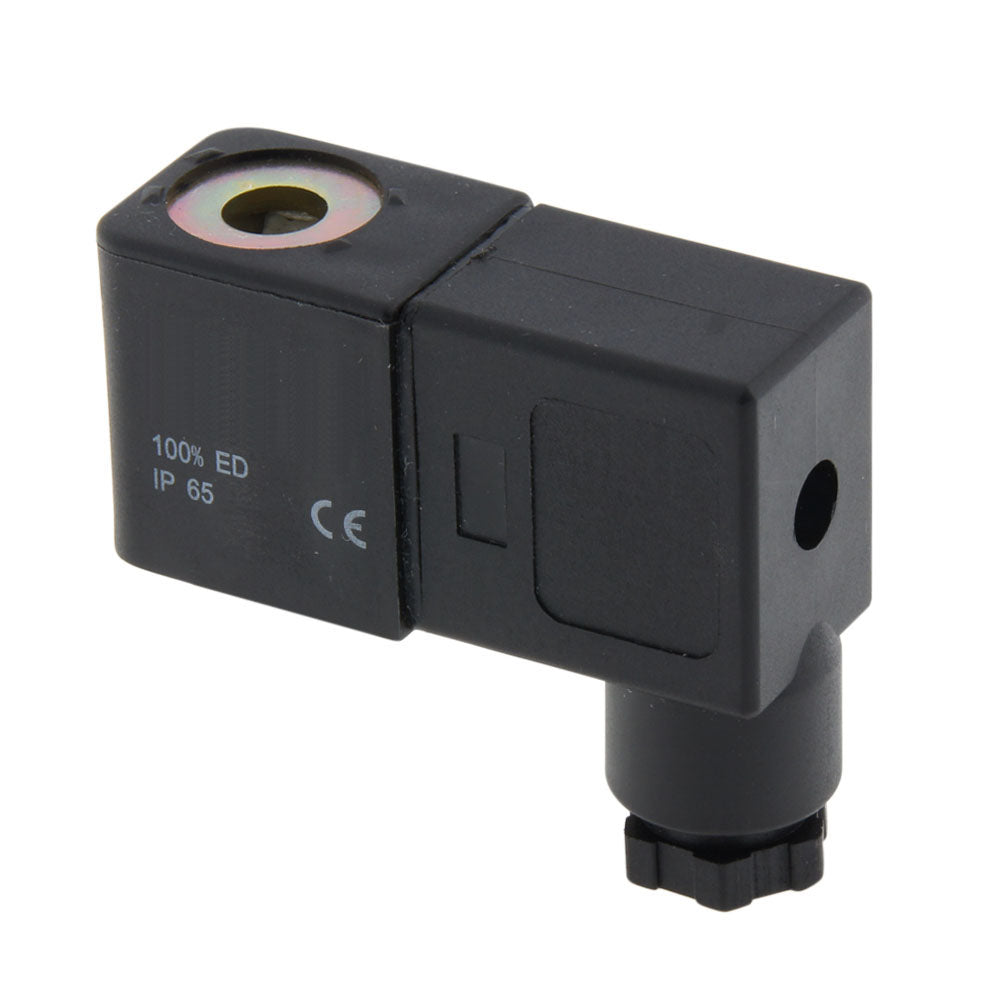

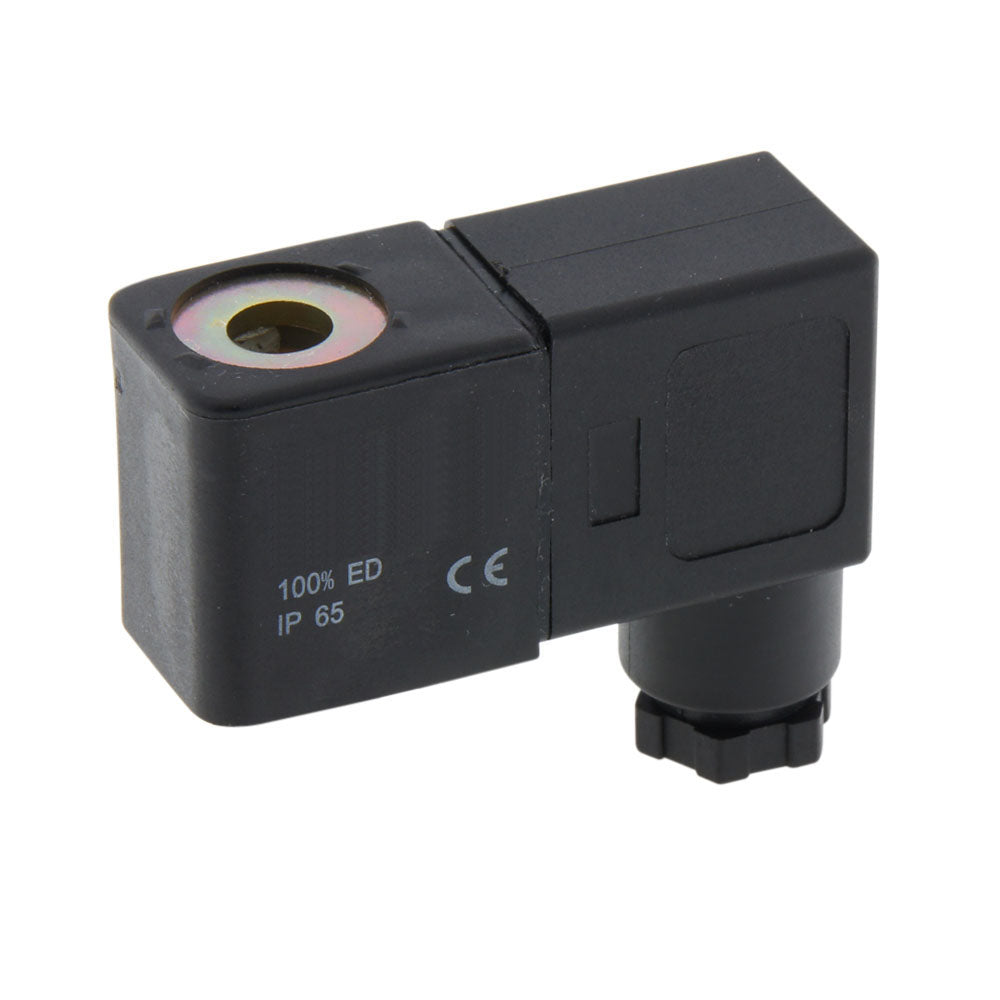

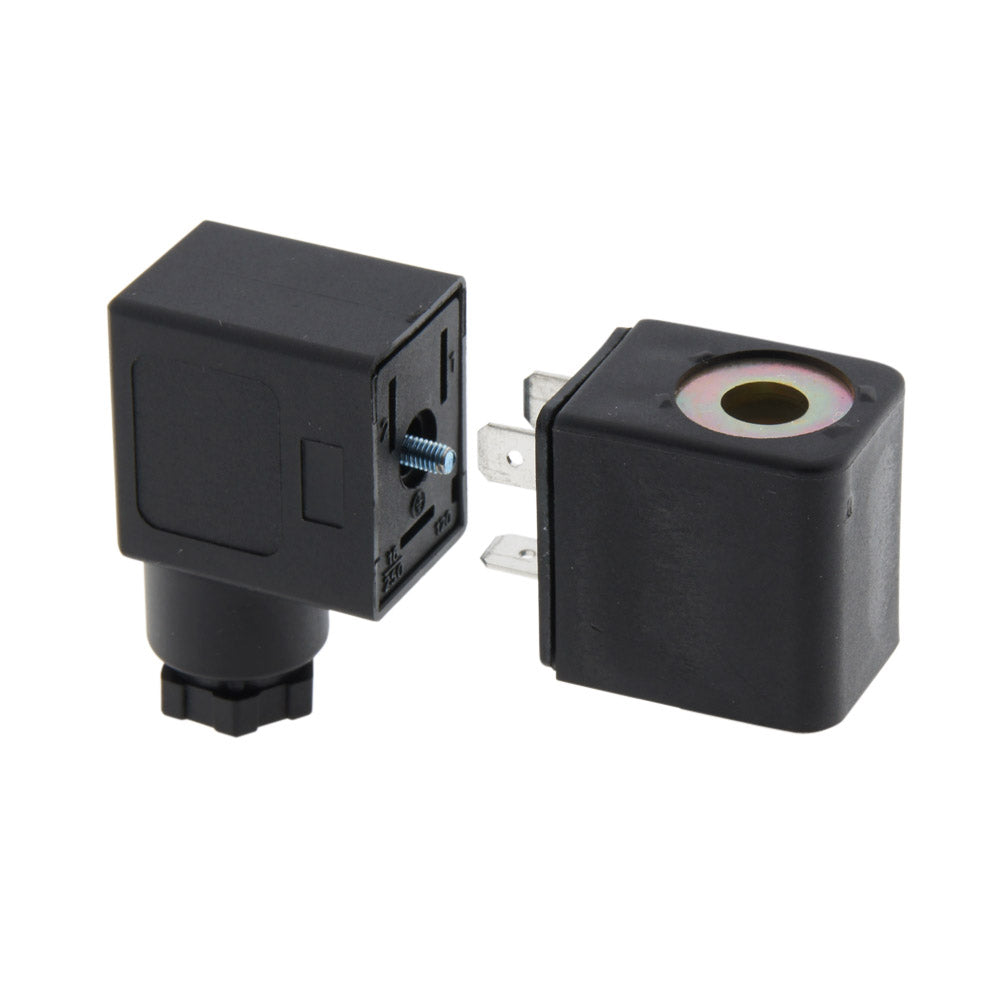

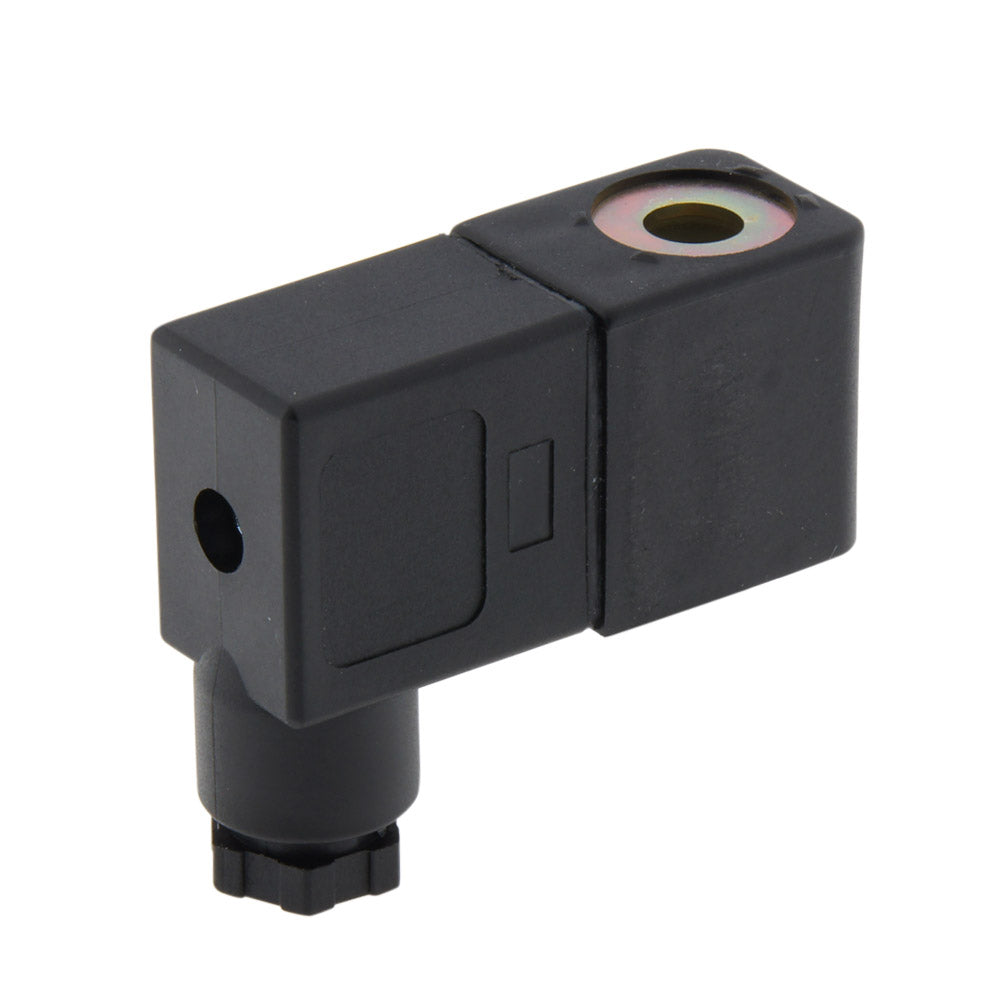

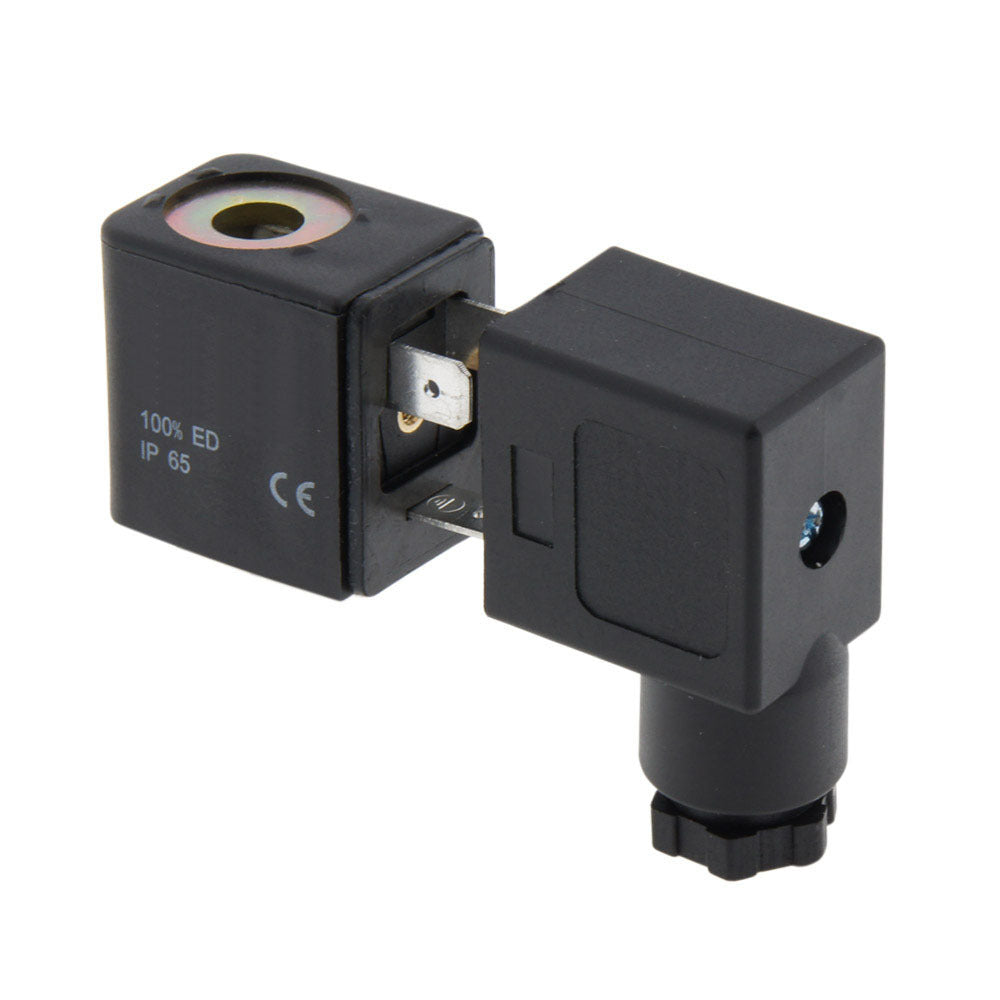

Bobine 120V AC de la série CP2. Convient aux électrovannes de la série PS type B, C et D de JP Fluid Control.

Connecteur inclus
Voir tous

Avis : Ce produit est discontinué et remplacé parCS4-120AC

CS4 bobine connecteur DIN-B 120V AC
CS4 bobine connecteur DIN-B 120V AC
CS4-120AC €16,75
Description
Spécifications
Téléchargements
Produits apparentés

Description

Dimensions


Dimensions de la bobine CP2 en mm.

Bobine d'électrovanne de la série JP Fluid Control (120V AC) avec connecteur DIN-B. Veuillez consulter le tableau ci-dessous pour voir quelles électrovannes sont adaptées à cette bobine.

Série de vannesFonctionOrifice230VAC24VDC24VAC12VDC120VAC
ST-DA / ST-SA / ST-IANC3 - 50 mmCS1CS1CS1CS1CS1
ST-DBNON1 - 4 mmCS1CS1CS1CS1CS1
TW-DB / TW-DC / TP3/2 NO/DI1.5 - 3 mmCS1CS1CS1CS1CS1
LPNON6 - 9 mmCS1CS1CS1CS1CS1
LPNON19 - 45 mmCS2CS2CS2CS2CS2
ST-IBNON13 - 50 mmCS2CS2CS2CS2CS2
DF-SANC16 - 25 mmCS2CS2CS2CS2CS2
DF-SANC32 - 50 mmCS8CS8CS8CS8CS8
DF-SBNON16 - 25 mmCS2CS2CS2CS2CS2
TW-DA / TW-DD3/2 NC/UN1.5 - 3 mmCS3CS3CS3CS3CS3
HP-DANC1 - 1,5 mmCS3CS3CS3CS3CS3
CMNC2 - 12 mmCS4CS4CS4CS4CS4
HP-IANC8 - 15 mmCS5CS5CS5
PVNC15 - 45 mmCS6CS6CS6CS6CS6
PS Type A3/2, 5/2, 5/3 CP1CP1CP1CP1CP1
PS Type B/C/D3/2, 5/2, 5/3 CP2CP2CP2CP2CP2

NC = Normalement fermé, NO = Normalement ouvert, DI = déviation, UN = universel

Important

  • Veuillez vous assurer que le type de bobine est adapté au type d'électrovanne.
  • N'utilisez que l'alimentation électrique correcte, comme indiqué sur l'étiquette. Une tension continue appliquée à une bobine de tension alternative peut entraîner des dommages.
  • Ne jamais alimenter la bobine lorsqu'elle n'est pas montée sur l'électrovanne. La bobine va surchauffer et risque de brûler.
  • La bobine n'est correctement isolée que si tous les composants, câbles et connecteurs sont correctement connectés.
  • La bobine se réchauffe pendant l'utilisation. C'est normal. Ne touchez pas le serpentin ou la valve lorsqu'ils sont chauds.

Téléchargements

Safety instructions
pdf
Télécharger

Spécifications

tension
Choisissez la tension requise pour faire fonctionner la vanne. AC signifie courant alternatif, DC signifie courant continu.
120 V AC
matériau
Choisissez un matériau de boîtier qui n'est pas corrodé par les fluides et l'environnement, et qui peut résister aux températures et aux pressions. Consultez notre tableau de résistance aux produits chimiques.
Epoxy
type d'accessoire/pièce détachée
Accessoire ou pièce détachée utilisée pour les produits d'une catégorie spécifique.
Noyau magnétique
raccordement électrique
DIN-BI (11mm)
puissance nominale (VA)
5.5
indice de protection (IP)
L'indice de protection contre les infiltrations (IP) indique la résistance du produit à la poussière et à l'eau, ce qui est crucial pour les conditions extérieures ou difficiles.
IP65
cycle de sollicitation
100
hauteur (mm)
Hauteur du produit sans emballage.
26
Diamètre intérieur (mm)
9
