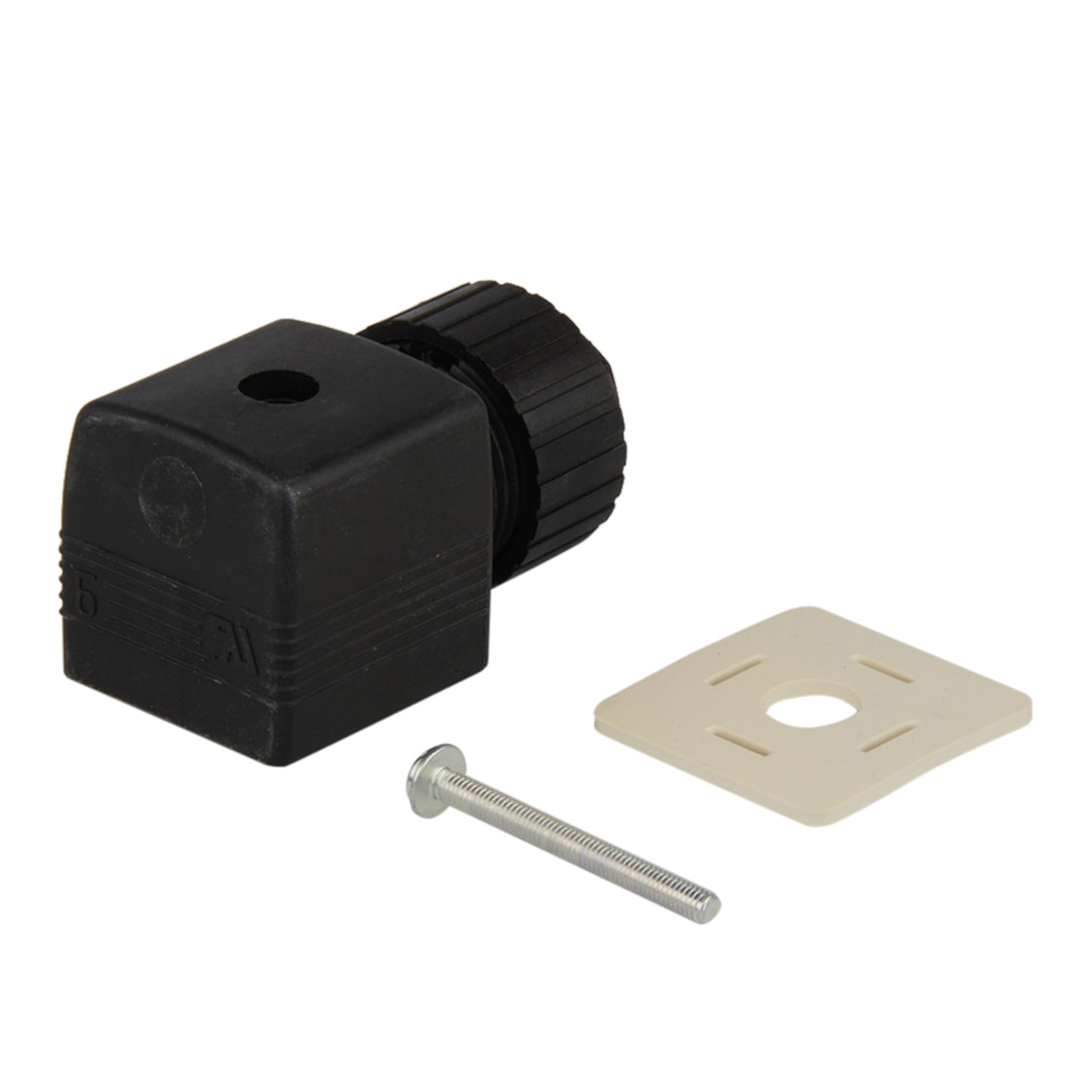

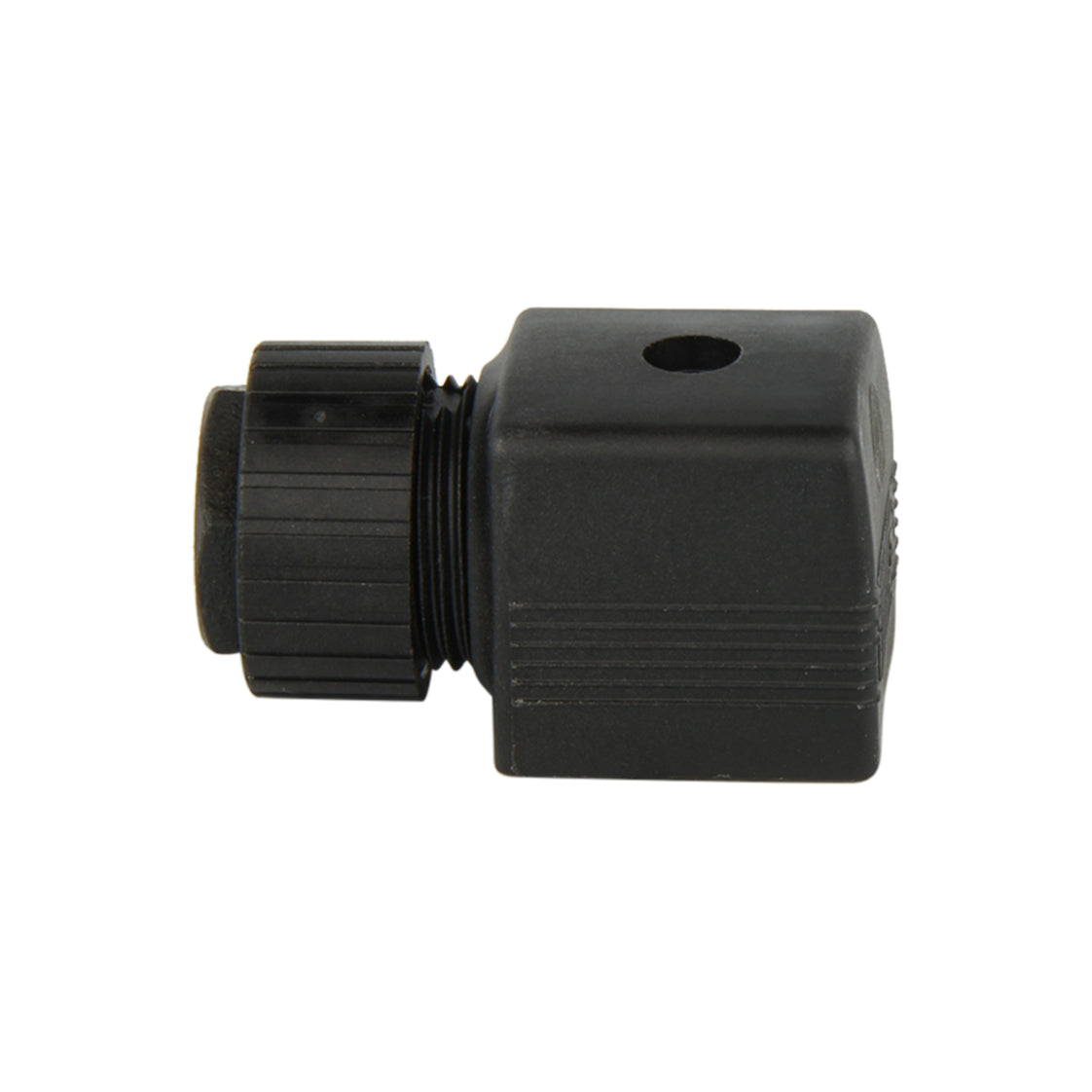

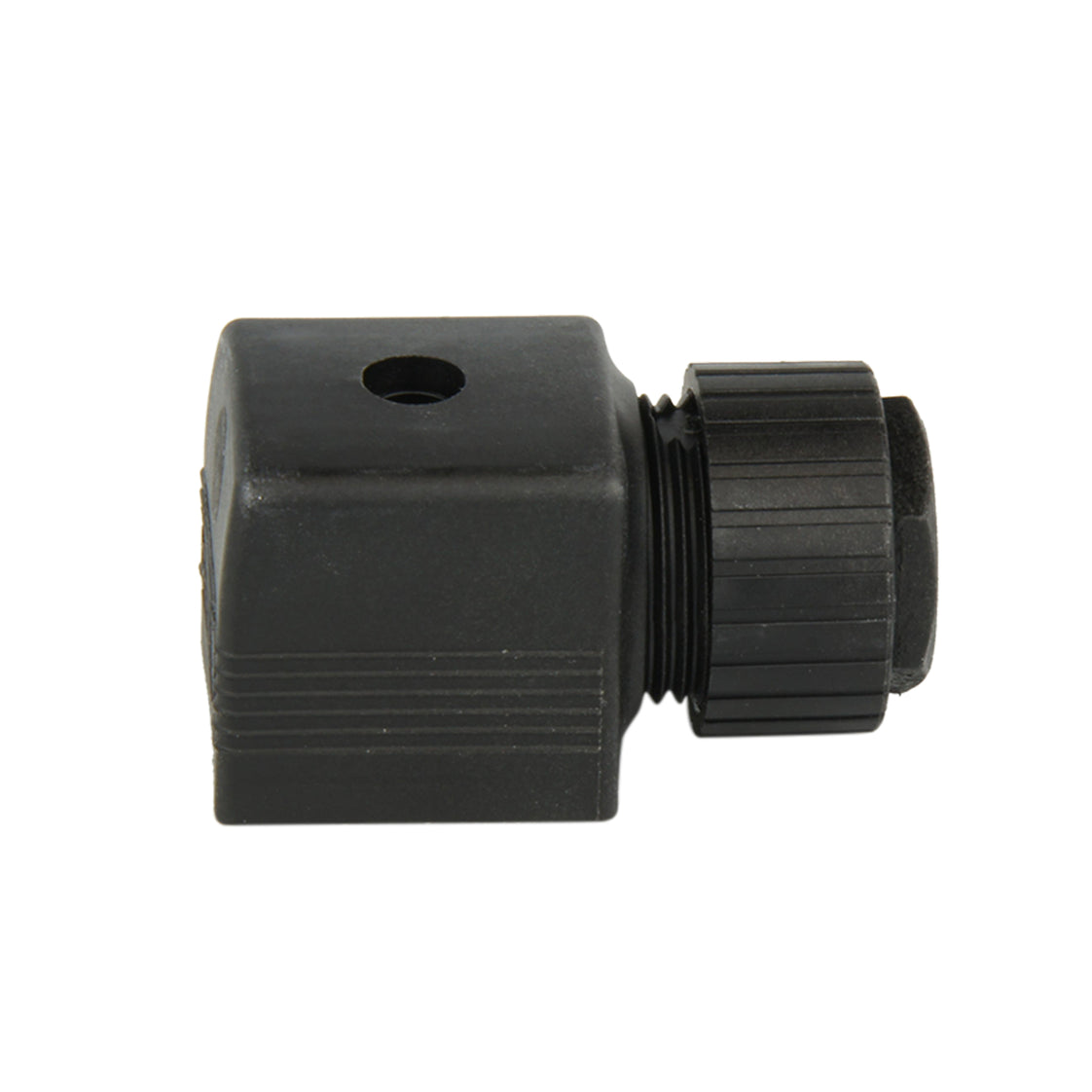

Connecteur 12-24V DC (DIN - A) Changement de Polarité Pour Vannes à Impulsion - Burkert 2508 212512
Avis : Ce produit sera discontinué à l'avenir
Ce connecteur Burkert 2508 DIN-A est utilisé pour connecter des composants électriques, tels qu'une électrovanne, à une alimentation électrique. Il est classé IP65, a une tension nominale de 12 - 24V DC, un ampérage maximum de 1,2A, et convient à une température ambiante de 90⁰C maximum. Ce connecteur est la version IN, il peut donc commander des vannes à impulsion en inversant la polarité de 3 signaux de commande et ne nécessite pas d'alimentation pour maintenir la position de la vanne. Ne convient pas aux alimentations à courant alternatif (AC). Il est modulaire, compact et permet un assemblage rapide et un temps d'intégration réduit.
Avis : Ce produit sera discontinué à l'avenir
Description
Ce connecteur Burkert 2508 est adapté à une connexion DIN EN 175301-803 Forme A (anciennement DIN 43650), mais il est simplement appelé connexion DIN-A. Les connecteurs DIN-A sont également appelés "connecteurs cube de sucre" ou "MPM". La forme A fait référence à la distance entre les broches, qui est de 18 mm. Il est conçu pour une tension de 12 à 24V DC, 1,2A, et convient à une plage de température ambiante de -10⁰C à 55⁰C . Il est modulaire, compact, certifié IP65, connecte les fils à un angle de 90⁰, permet un assemblage rapide et un temps d'intégration réduit. Cette version est livrée avec une vis de montage en acier et dispose en standard d'un point de connexion à la terre. Cette fiche de câble est la version IN. Il peut commander une vanne à impulsion en inversant la polarité de 3 signaux de commande. Les valves à impulsion s'ouvrent ou se ferment lorsque la polarité de la tension de commande est inversée. Il n'a pas besoin d'une tension constante pour rester dans cet état, car il est maintenu par un aimant permanent. Les signaux de commande du type 2508 IN comprennent ON, OFF et GND. En commutant ces signaux dans différentes combinaisons, la polarité d'une valve d'impulsion peut être inversée.
Pour :
- Conforme à la norme DIN EN 175301-803 Forme A, qui est couramment utilisée dans le monde entier et peut être utilisée avec de nombreuses marques.
- Ce connecteur est la version IN, il peut donc commander des vannes à impulsion en inversant la polarité de 3 signaux de commande et ne nécessite pas d'alimentation pour maintenir la position de la vanne.
- Burkert a fait la preuve de sa fiabilité.
- Permet un assemblage rapide et un temps d'intégration réduit.
- Certifié IP65.
Cons :
- Convient uniquement pour 12 - 24V DC.
- Ne convient pas aux alimentations à courant alternatif (AC).
- Convient uniquement aux vannes à impulsion.
Série 2508
La série 2508 de Burkert est une gamme de connecteurs de câble utilisés pour connecter une source d'énergie à un composant électrique, tel qu'une vanne. Chaque fiche est conçue conformément à la norme DIN EN 175301-803 (anciennement DIN 43650) Forme A (prochainement DIN-A). Il existe une grande variété de tensions, d'ampérages et de modèles, chacun répondant à des exigences différentes en matière de protection, d'indication ou de performance. Les options de circuits possibles sont les suivantes : 2 broches sans circuit, 3 broches sans circuit, LED, varistor, redresseur, protection des pôles, diode de roue libre, circuit HL, circuit LR, circuit IN, ou une combinaison de différents circuits. Ils se connectent à un angle de 90⁰ et sont certifiés IP65, ce qui permet un assemblage rapide et un temps d'intégration réduit.
