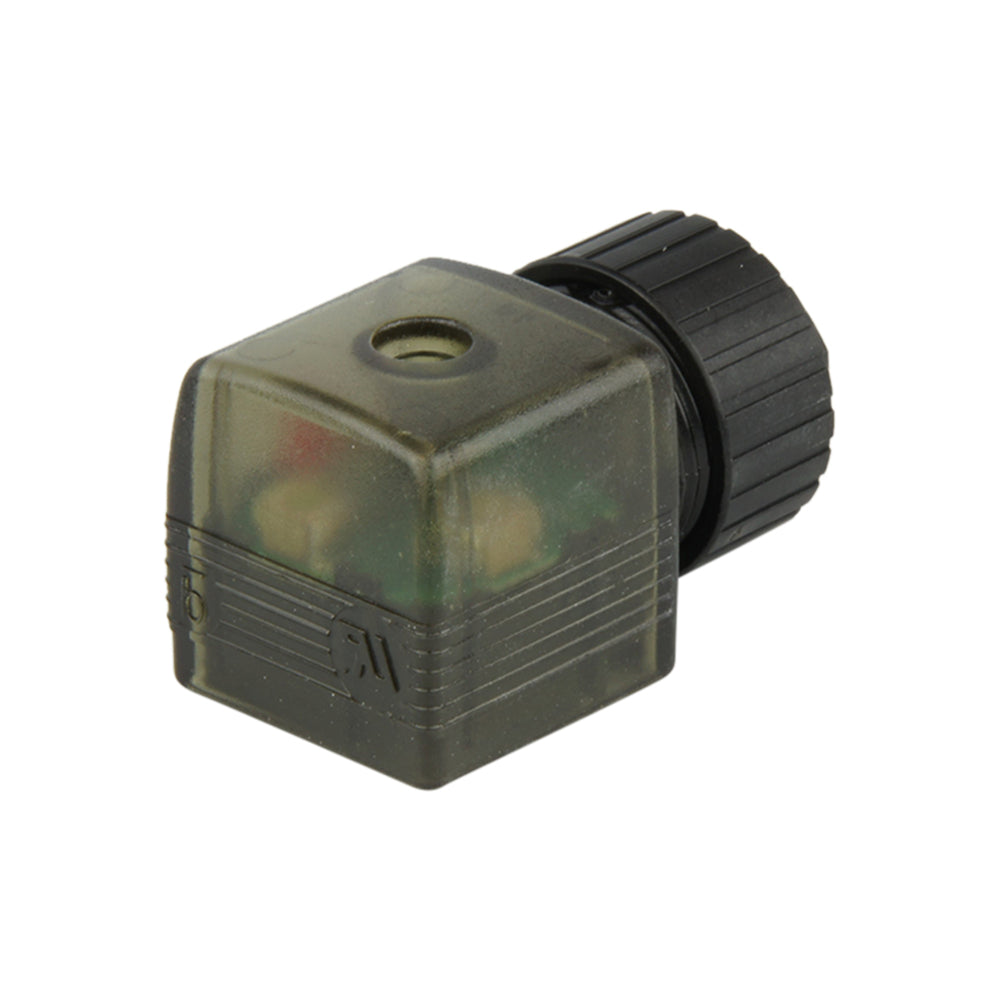

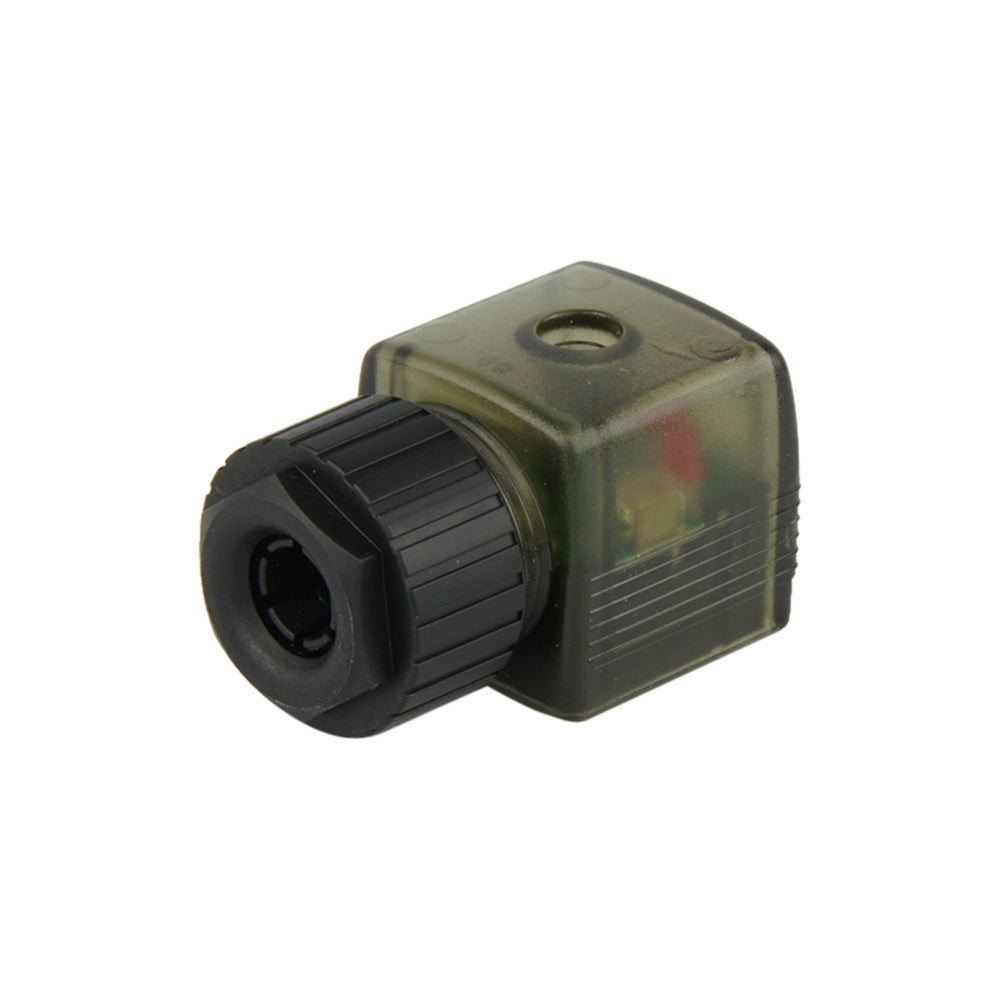

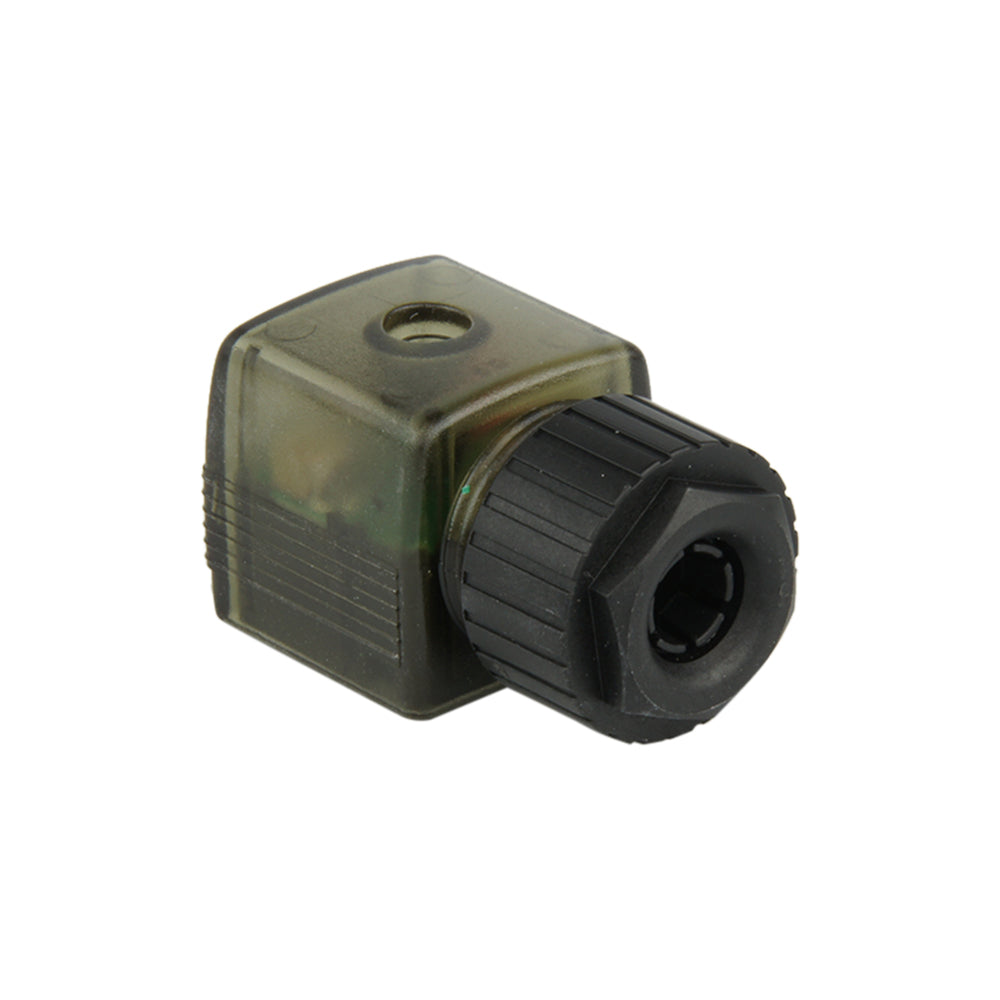

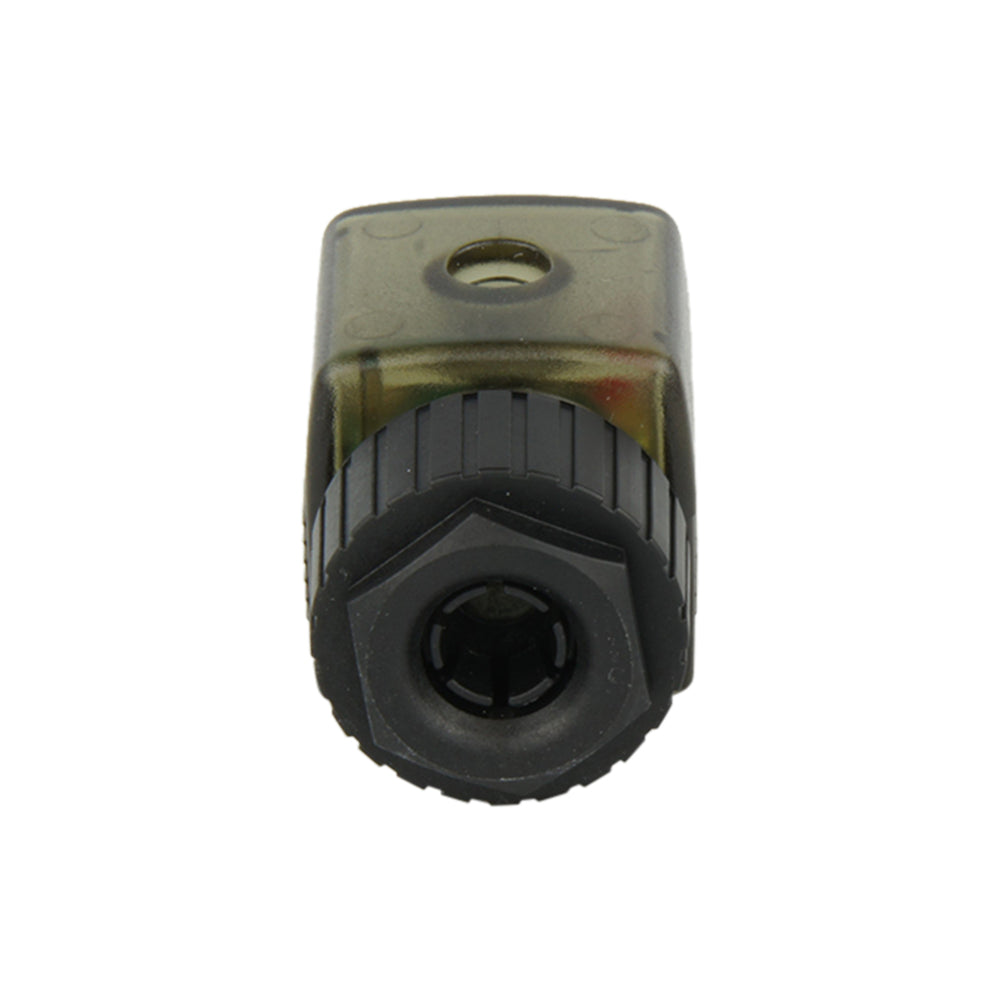

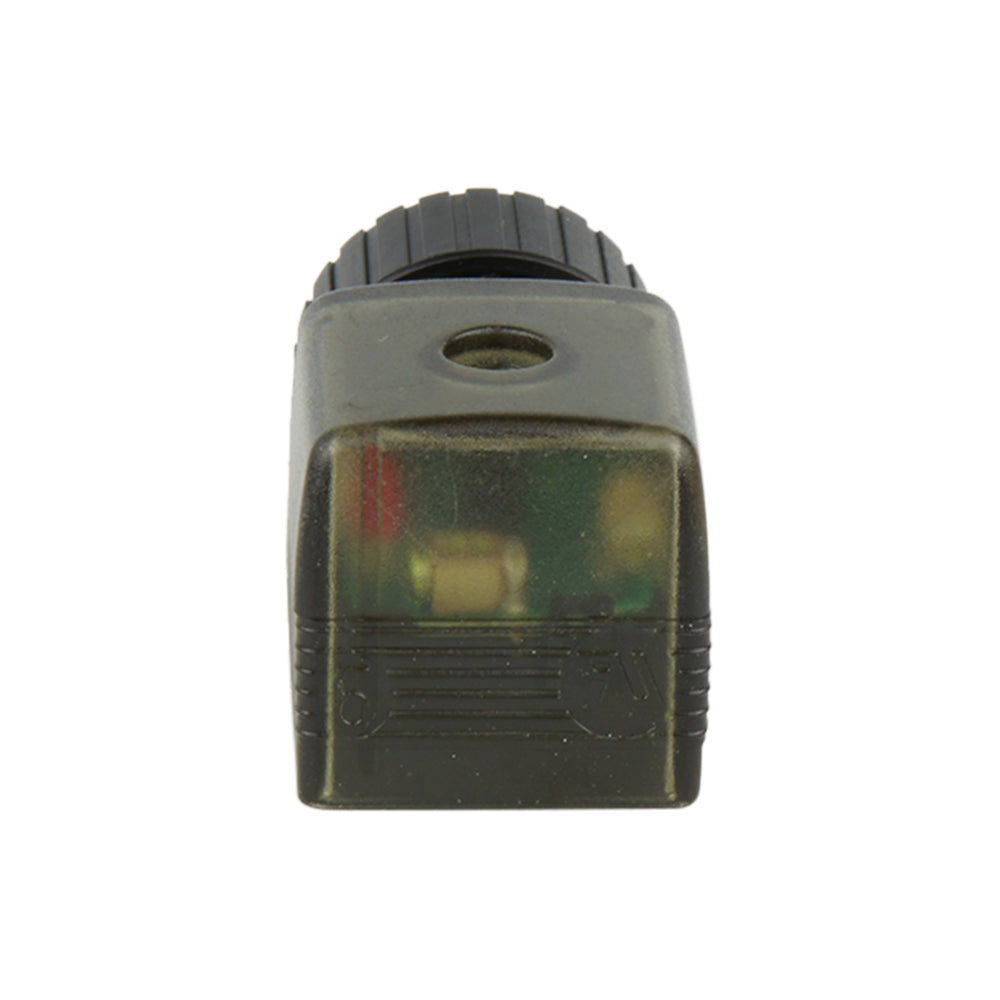

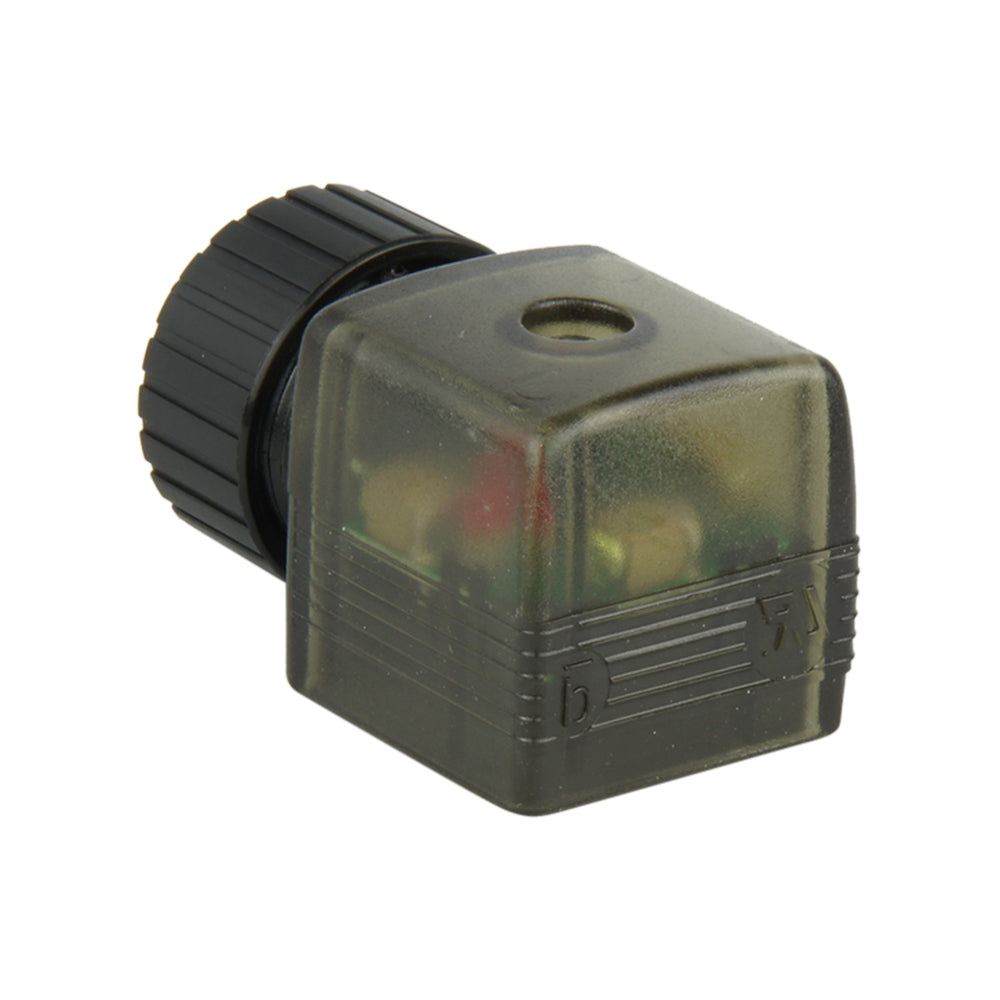

Connecteur 12-24V DC (DIN - A) Avec électronique de Puissance - Burkert 2508 212510
Avis: Ce produit n'est plus fabriqué

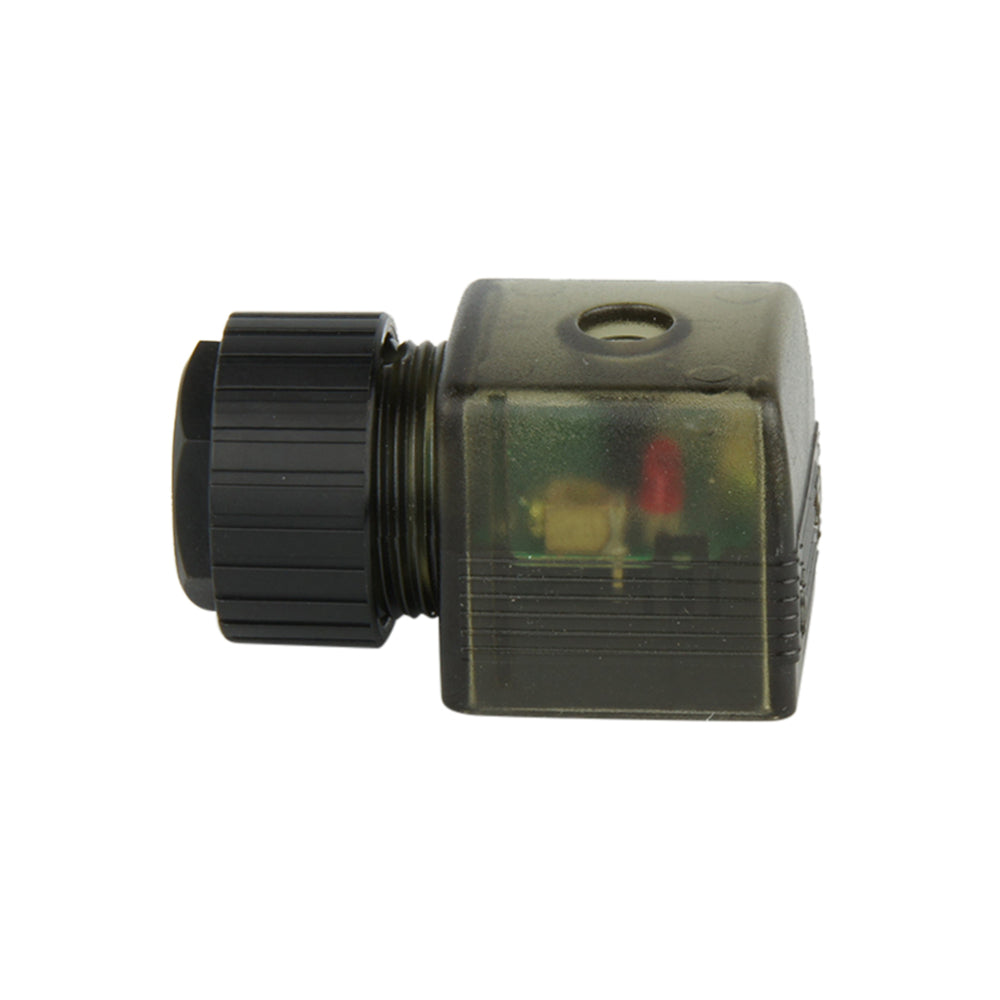

Ce connecteur Burkert 2508 DIN-A est utilisé pour connecter des composants électriques, tels qu'une électrovanne, à une alimentation électrique. Il est classé IP65, a une tension nominale de 12 - 24V DC, un ampérage maximum de 3A, et convient à une température ambiante de 90⁰C maximum. Ce connecteur de câble est la version HL, il augmente donc les performances du solénoïde en utilisant un appel de puissance élevé pour surexciter une bobine, puis en diminuant le courant pour maintenir l'état de la vanne. Ne convient pas aux alimentations à courant alternatif (AC). Il est modulaire, compact et permet un assemblage rapide et un temps d'intégration réduit.
Avis: Ce produit n'est plus fabriqué
Description

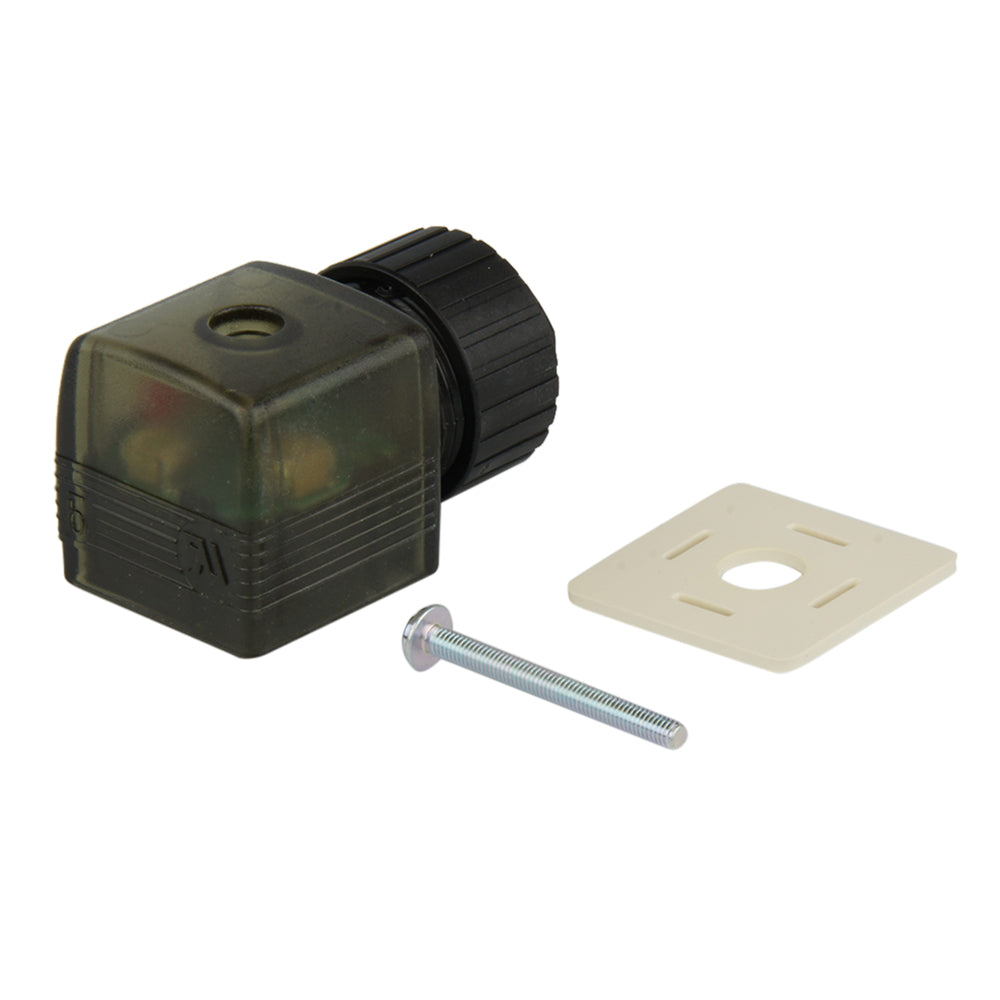

Ce connecteur Burkert 2508 est adapté à une connexion DIN EN 175301-803 Forme A (anciennement DIN 43650), mais il est simplement appelé connexion DIN-A. Les connecteurs DIN-A sont également appelés "connecteurs cube de sucre" ou "MPM". La forme A fait référence à la distance entre les broches, qui est de 18 mm. Il est conçu pour une tension de 12 à 24V DC, 3A, et convient à une plage de température ambiante de -10⁰C à 55⁰C . Il est modulaire, compact, certifié IP65, connecte les fils à un angle de 90⁰, permet un assemblage rapide et un temps d'intégration réduit. Cette version est livrée avec une vis de montage en acier et dispose en standard d'un point de connexion à la terre. Ce connecteur de câble est la version HL. Il augmente les performances du solénoïde en utilisant un appel de puissance élevé pour surexciter une bobine, puis en diminuant le courant pour maintenir l'état de la vanne. Cela permet une réaction plus rapide de la vanne à l'ouverture et est utilisé pour surmonter un différentiel de pression plus important afin d'ouvrir complètement la vanne.
Pour :
- Conforme à la norme DIN EN 175301-803 Forme A, qui est couramment utilisée dans le monde entier et peut être utilisée avec de nombreuses marques.
- Ce connecteur de câble est la version HL, il augmente donc les performances du solénoïde en utilisant un appel de puissance élevé pour surexciter une bobine, puis en diminuant le courant pour maintenir l'état de la vanne.
- Burkert a fait la preuve de sa fiabilité.
- Permet un assemblage rapide et un temps d'intégration réduit.
- Certifié IP65.
Cons :
- Convient uniquement pour 12 - 24V DC.
- Ne convient pas aux alimentations à courant alternatif (AC).
Série 2508
La série 2508 de Burkert est une gamme de connecteurs de câble utilisés pour connecter une source d'énergie à un composant électrique, tel qu'une vanne. Chaque fiche est conçue conformément à la norme DIN EN 175301-803 (anciennement DIN 43650) Forme A (prochainement DIN-A). Il existe une grande variété de tensions, d'ampérages et de modèles, chacun répondant à des exigences différentes en matière de protection, d'indication ou de performance. Les options de circuits possibles sont les suivantes : 2 broches sans circuit, 3 broches sans circuit, LED, varistor, redresseur, protection des pôles, diode de roue libre, circuit HL, circuit LR, circuit IN, ou une combinaison de différents circuits. Ils se connectent à un angle de 90⁰ et sont certifiés IP65, ce qui permet un assemblage rapide et un temps d'intégration réduit.
