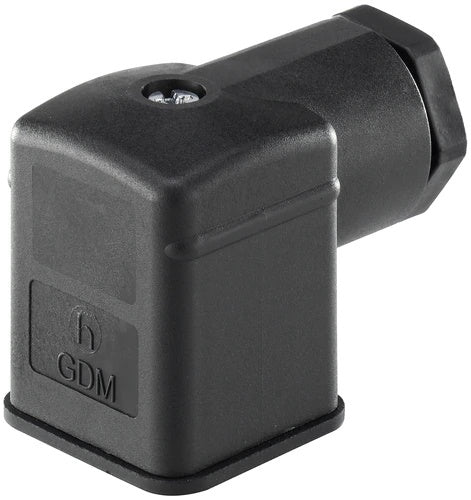

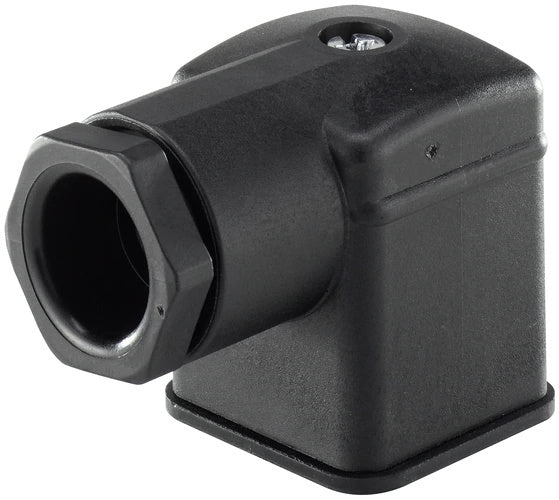

Connecteur 12-240V DC (DIN - A) Avec Diode de Récupération et Protection de La Polarité - Burkert 2518 314830
Ce connecteur Burkert 2518 DIN-A est utilisé pour raccorder des composants électriques, tels qu'une électrovanne, à une alimentation électrique. Il est classé IP65, a une tension nominale de 12...24V AC/DC, un ampérage maximum de 1A, et convient à une plage de température ambiante de -30...90⁰C. Ce connecteur est doté d'une protection des pôles et d'une diode de roue libre dans le circuit afin de protéger une alimentation CC à découpage contre les pointes de tension transitoires. Ne convient pas aux alimentations à courant alternatif (AC). Il est modulaire, compact et permet un assemblage rapide et un temps d'intégration réduit.
- Prix normal
- €13,32
- Prix normal
- €11,10
Description
Ce connecteur Burkert 2518 est doté d'une protection des pôles et d'une diode de roue libre. Il convient pour une connexion DIN EN 175301-803 Forme A (anciennement DIN 43650), mais il est simplement appelé connexion DIN-A. Les connecteurs DIN-A sont également appelés "connecteurs cube de sucre" ou "MPM". La forme A fait référence à la distance entre les broches, qui est de 18 mm. Il est prévu pour 12...24V AC/DC, 1A, et convient pour une plage de température ambiante de -30...90⁰C. Il est modulaire, compact, certifié IP65, connecte les fils à un angle de 90⁰, permet un assemblage rapide et un temps d'intégration réduit. Cette version est livrée avec une vis de montage en acier et dispose en standard d'un point de connexion à la terre. Cette fiche de câble est équipée d'une protection des pôles et d'une diode de roue libre dans le circuit. La protection des pôles et la diode de roue libre sont utilisées ensemble pour protéger une alimentation en courant continu à découpage contre les pointes de tension transitoires, comme une force électromotrice (EMF) arrière de courte durée qui est courante dans le fonctionnement des vannes. Une polarité correcte est essentielle pour un bon fonctionnement.
Pour :
- Conforme à la norme DIN EN 175301-803 Forme A, qui est couramment utilisée dans le monde entier et peut être utilisée avec de nombreuses marques.
- Ce connecteur est doté d'une protection des pôles et d'une diode de roue libre dans le circuit afin de protéger une alimentation CC à découpage contre les pointes de tension transitoires.
- Burkert a fait la preuve de sa fiabilité.
- Permet un assemblage rapide et un temps d'intégration réduit.
- Certifié IP65.
- Certifié UL.
Cons :
- Convient uniquement pour 12..24V AC/DC.
Série 2518
La série 2518 de Burkert est une gamme de connecteurs de câble utilisés pour connecter une source d'énergie à un composant électrique, tel qu'une vanne. Chaque fiche est conçue conformément à la norme DIN EN 175301-803 (anciennement DIN 43650) Forme A (prochainement DIN-A). Il existe une grande variété de tensions, d'ampérages et de modèles, chacun répondant à des exigences différentes en matière de protection, d'indication ou de performance. Les options de circuits possibles sont les suivantes : 2 broches sans circuit, 3 broches sans circuit, LED, varistor, redresseur, protection des pôles, diode de roue libre, circuit HL, circuit LR, circuit IN, ou une combinaison de différents circuits. Ils se connectent à un angle de 90⁰ et sont certifiés IP65, ce qui permet un assemblage rapide et un temps d'intégration réduit.
