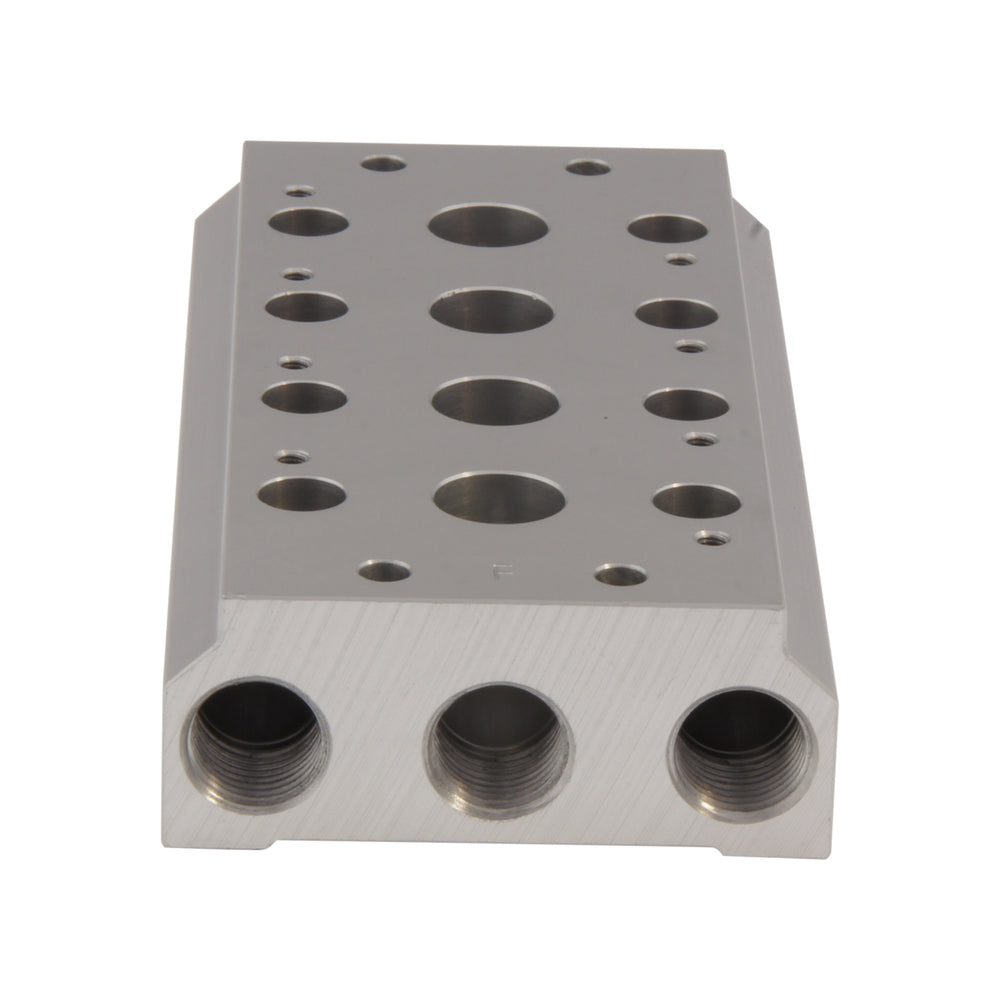

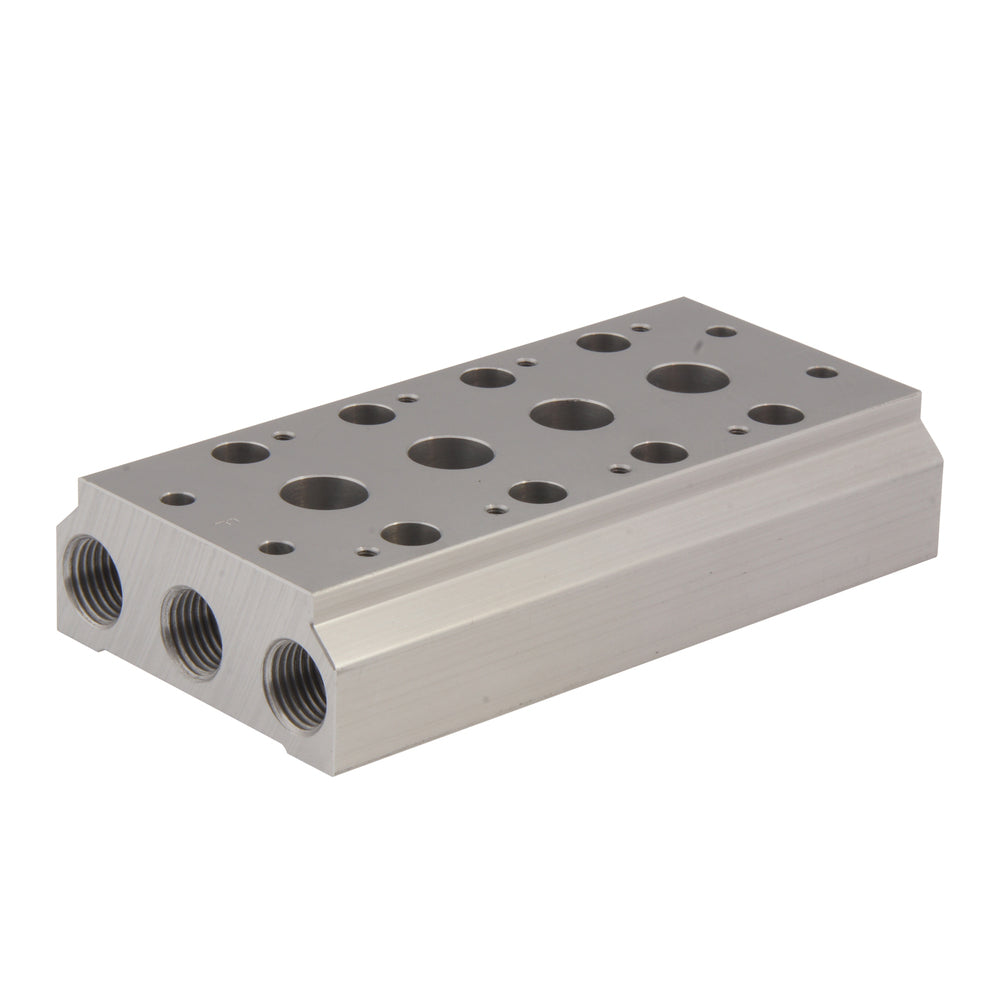

collecteur à 6 stations MVSC1-180 5 voies G1/4''
Collecteur robuste et léger pouvant accueillir jusqu'à 6 électrovannes pneumatiques de la série Mindman MVSC1-180 à 5 voies. Comprend les joints en caoutchouc et les boulons pour monter les soupapes. Les stations inutilisées peuvent être fermées par des plaques de blocage (disponibles séparément). Les orifices d'entrée et de sortie sont dotés de filets G1/4" des deux côtés du collecteur. Ce collecteur est un moyen efficace de réduire le nombre de tuyaux, de raccords et d'accessoires, mais aussi de simplifier l'installation et l'entretien.
- Prix normal
- €26.00
- Prix normal
- €21.67
Description

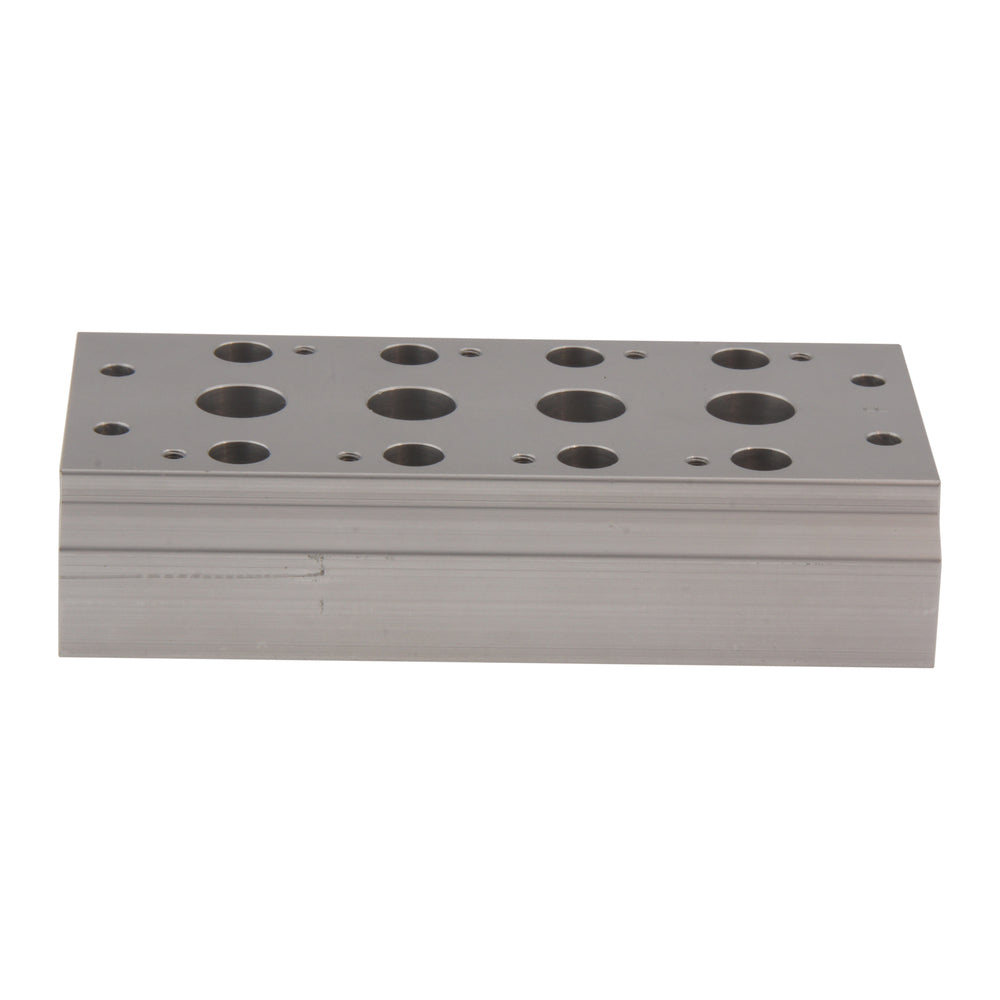

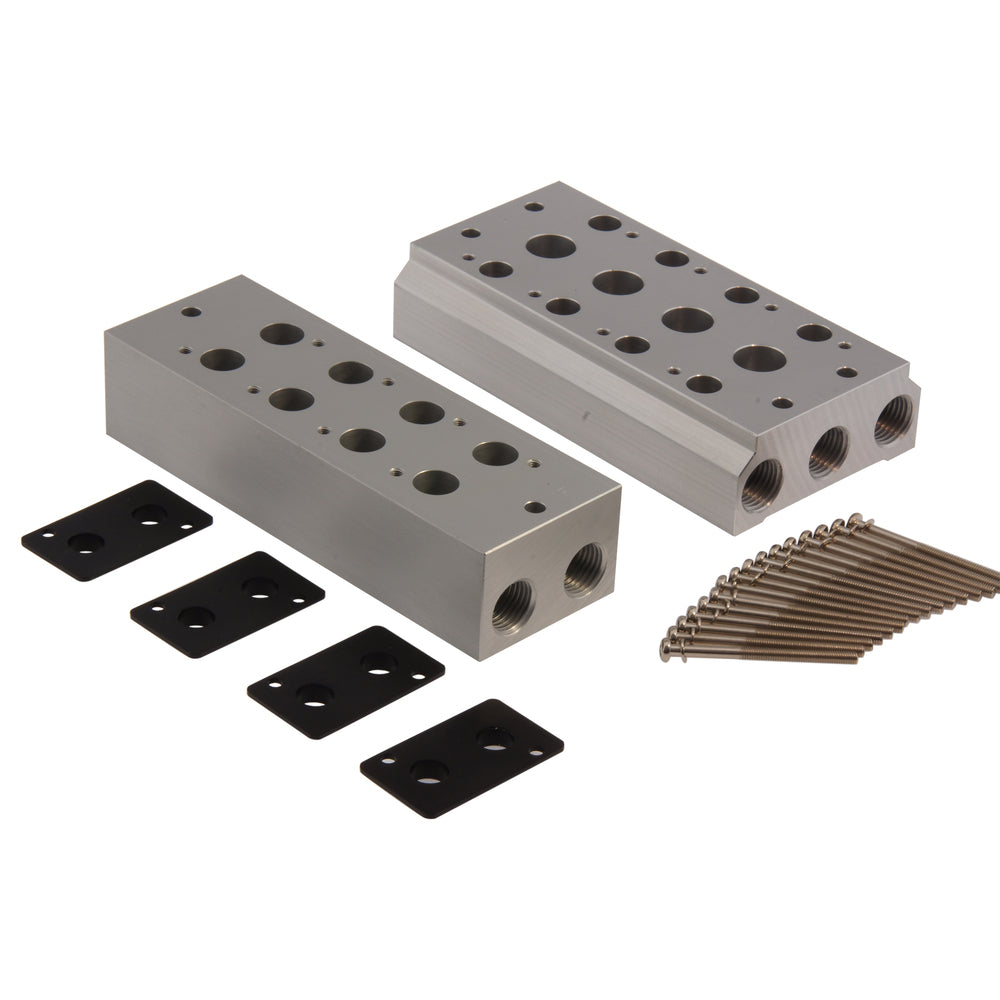

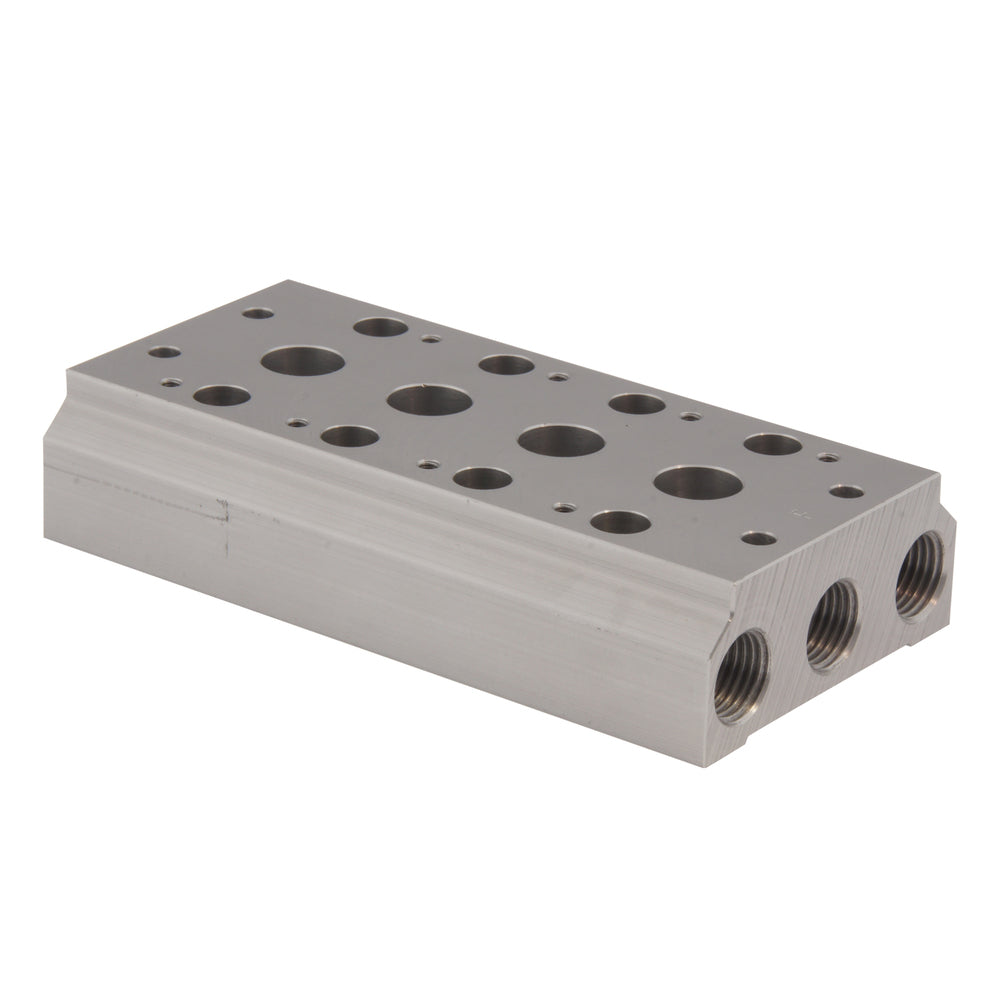

Les collecteurs pneumatiques constituent une solution pratique pour distribuer l'air provenant d'une multitude de vannes à partir d'un point central avec des ports d'entrée et de sortie communs. Ce collecteur en aluminium, solide et léger, peut accueillir jusqu'à 6 électrovannes pneumatiques de la série Mindman MVSC1-180 à 5 voies. Il offre une grande capacité de débit dans un format compact. Le collecteur est livré avec des joints en caoutchouc et des boulons pour monter les vannes. Les stations inutilisées peuvent être fermées par des plaques de blocage. Ces plaques de blocage sont disponibles séparément. Les orifices d'entrée et de sortie des deux côtés du collecteur ont un filetage G1/4". Les tubes peuvent être raccordés des deux côtés. Si le collecteur se trouve à l'extrémité du circuit pneumatique, il est nécessaire d'utiliser des raccords à bouchon supplémentaires pour fermer le collecteur d'un côté. Les collecteurs constituent un moyen efficace de réduire le nombre de tubes, de raccords et d'accessoires. Cela permet de réduire les coûts des matériaux, mais aussi de simplifier l'installation et l'entretien. Un avantage supplémentaire est que la longueur moyenne des tuyaux est réduite, ce qui entraîne une diminution de la perte de pression et des temps de réponse légèrement plus rapides.
Pour :
- Conception en aluminium léger et de haute qualité.
- Permet de monter jusqu'à 6 vannes sur un seul collecteur.
- Le collecteur réduit considérablement le nombre de tubes et de raccords nécessaires, ce qui signifie une installation et une maintenance plus rapides et une réduction des coûts des matériaux.
- En moyenne, les distances entre la vanne et l'unité de commande sont plus courtes, ce qui entraîne une chute de pression moins importante, une consommation d'air plus faible et des temps de réponse plus rapides.
- Le câblage électrique est simplifié car les bobines des vannes sont très proches les unes des autres.
Cons :
- Ne peut être utilisé qu'avec les vannes à orifice de corps de la série Mindman MVSC1-180 à 5 voies.
- Des plaques de blocage supplémentaires sont nécessaires pour les stations non utilisées.
Série MVSC1

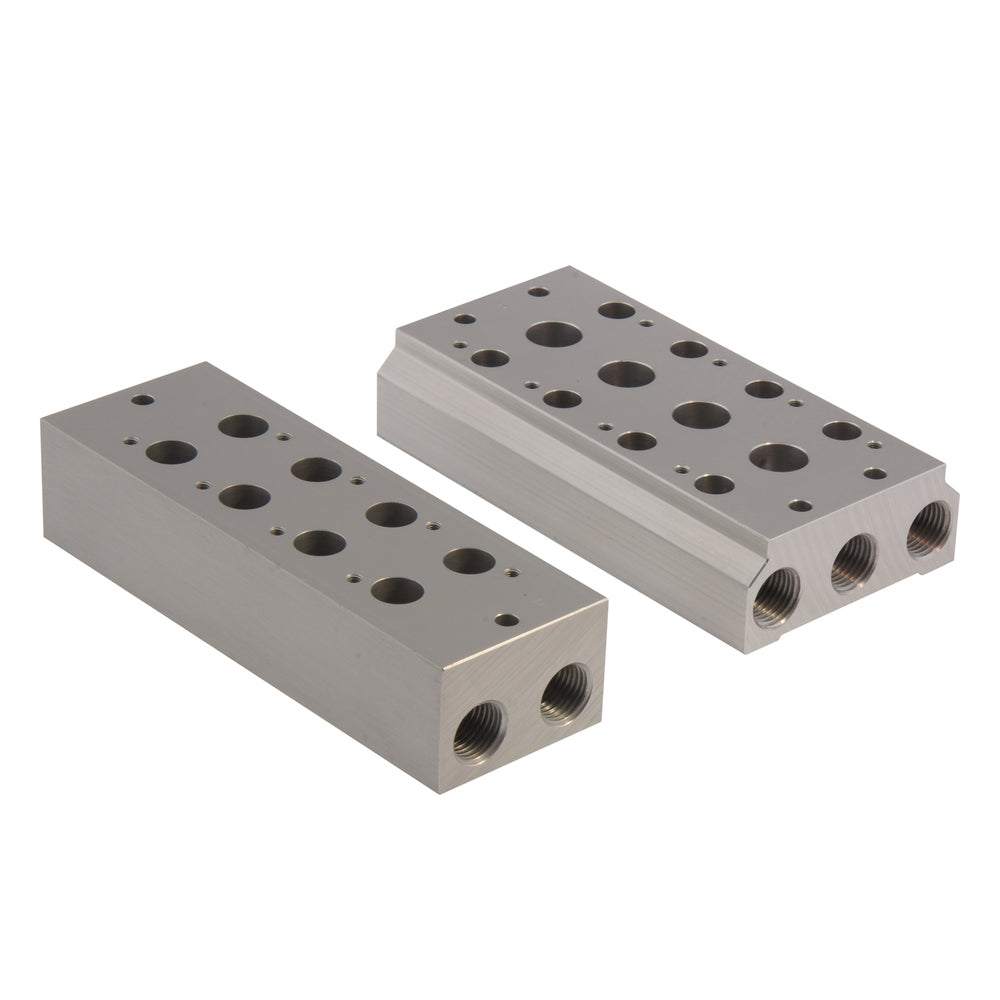

Combinez une multitude de vannes Mindman MVSC1 sur un seul collecteur avec des ports d'entrée et de sortie centralisés. Tirez parti de la performance et réduisez le nombre de tubes et de raccords. Tous les collecteurs ont un corps en aluminium solide et léger et sont livrés avec des joints en caoutchouc et des boulons pour monter les vannes. Les collecteurs sont disponibles de 2 à 10 stations. Des plaques de blocage supplémentaires sont disponibles pour fermer les stations inutilisées. Les collecteurs sont disponibles pour toutes les vannes à 3 et 5 voies. Choisissez un collecteur correspondant à la largeur de la vanne, de 15 mm à 22 mm. Les raccords d'entrée et de sortie sur le côté dépendent de la largeur de la vanne et varient de 1/8 de pouce pour les plus petites vannes (15 mm) à 1/4 de pouce pour les plus grandes vannes (22 mm) avec des filetages Rc, G ou NPT. Veuillez noter que Mindman propose les vannes MVSC1 avec une conception de type "body ported" (standard) et une conception de type "manifold" où tous les ports de la vanne se connectent au manifold (non standard).
