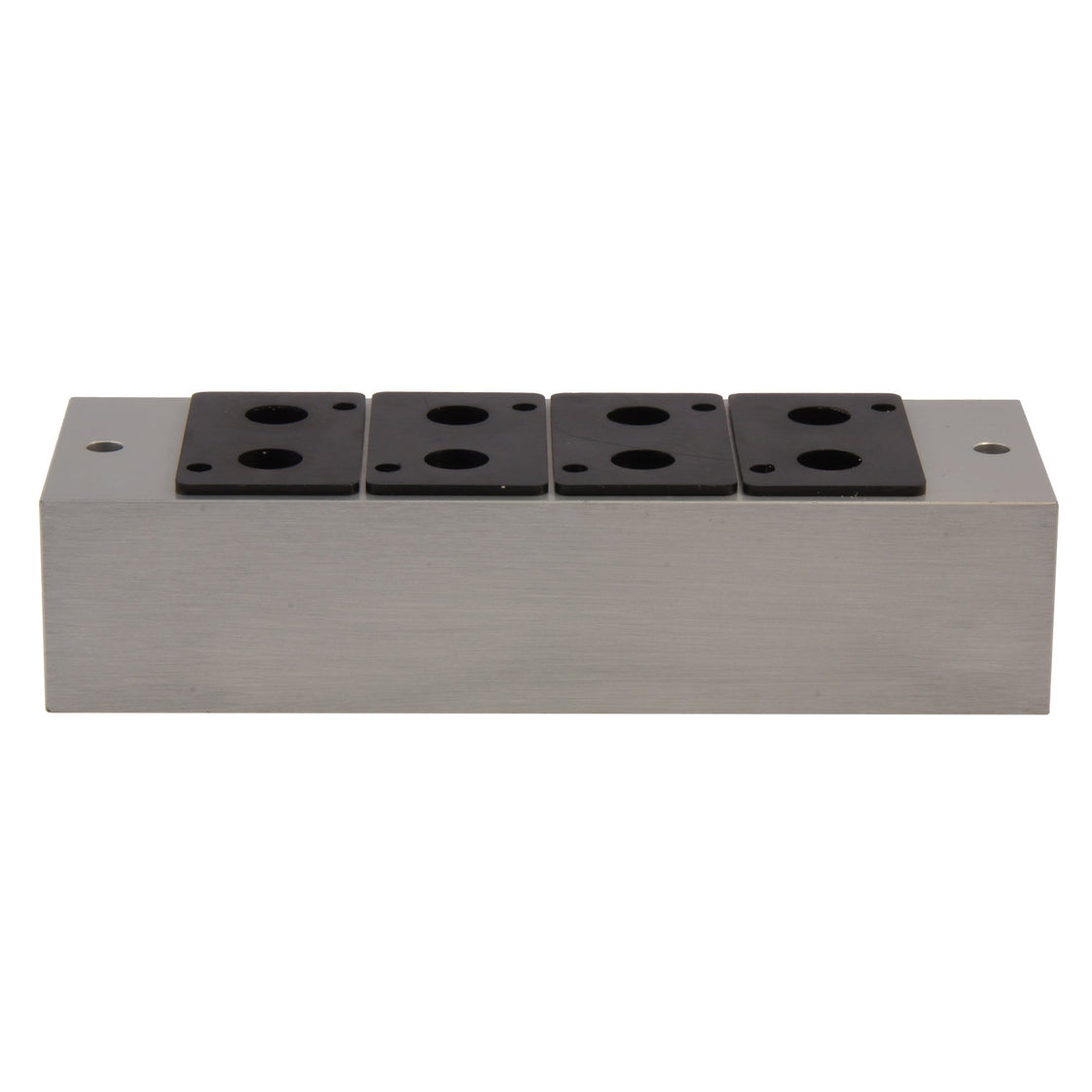

collecteur à 10 stations MVSC/MVSC1-220 3 voies G1/4''

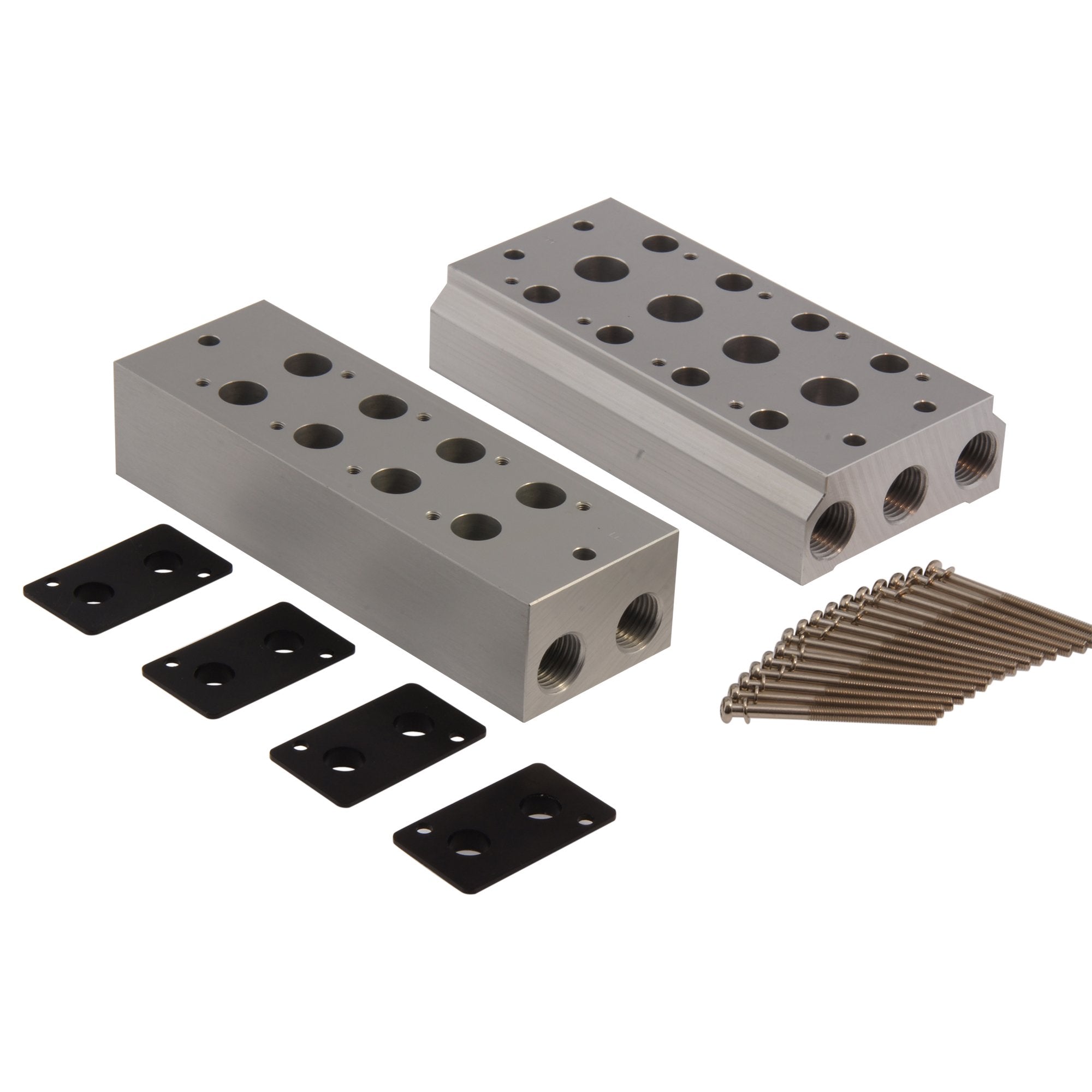

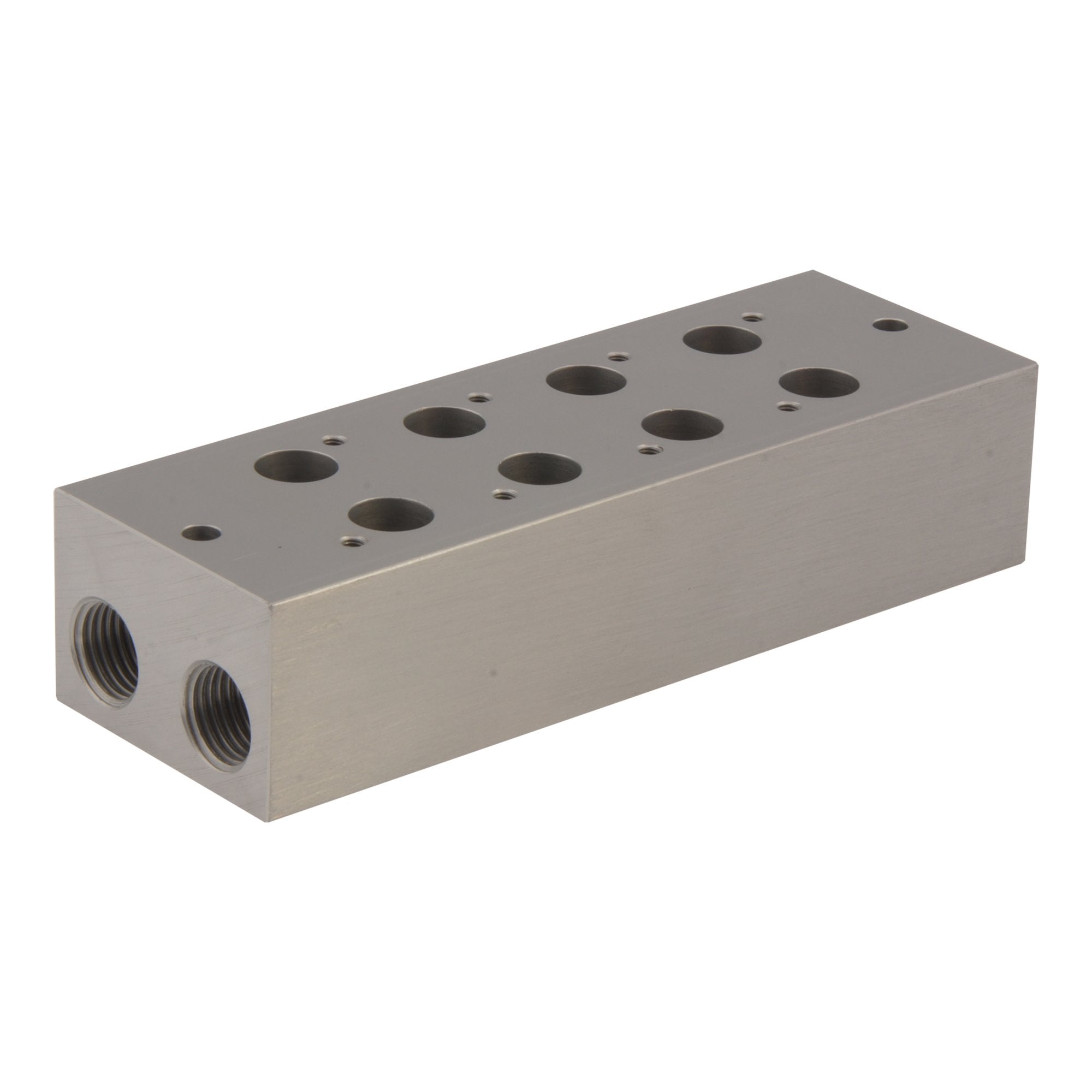

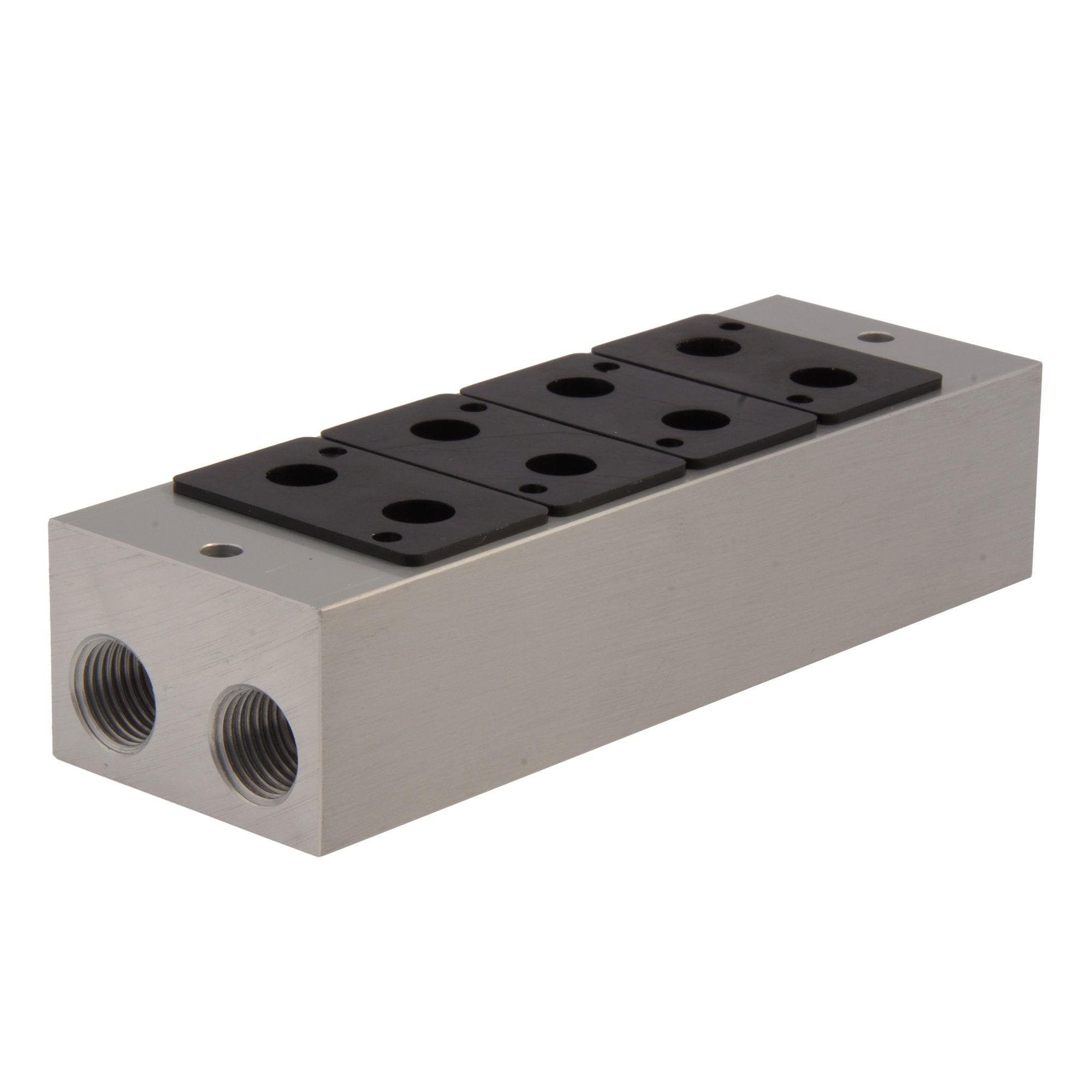

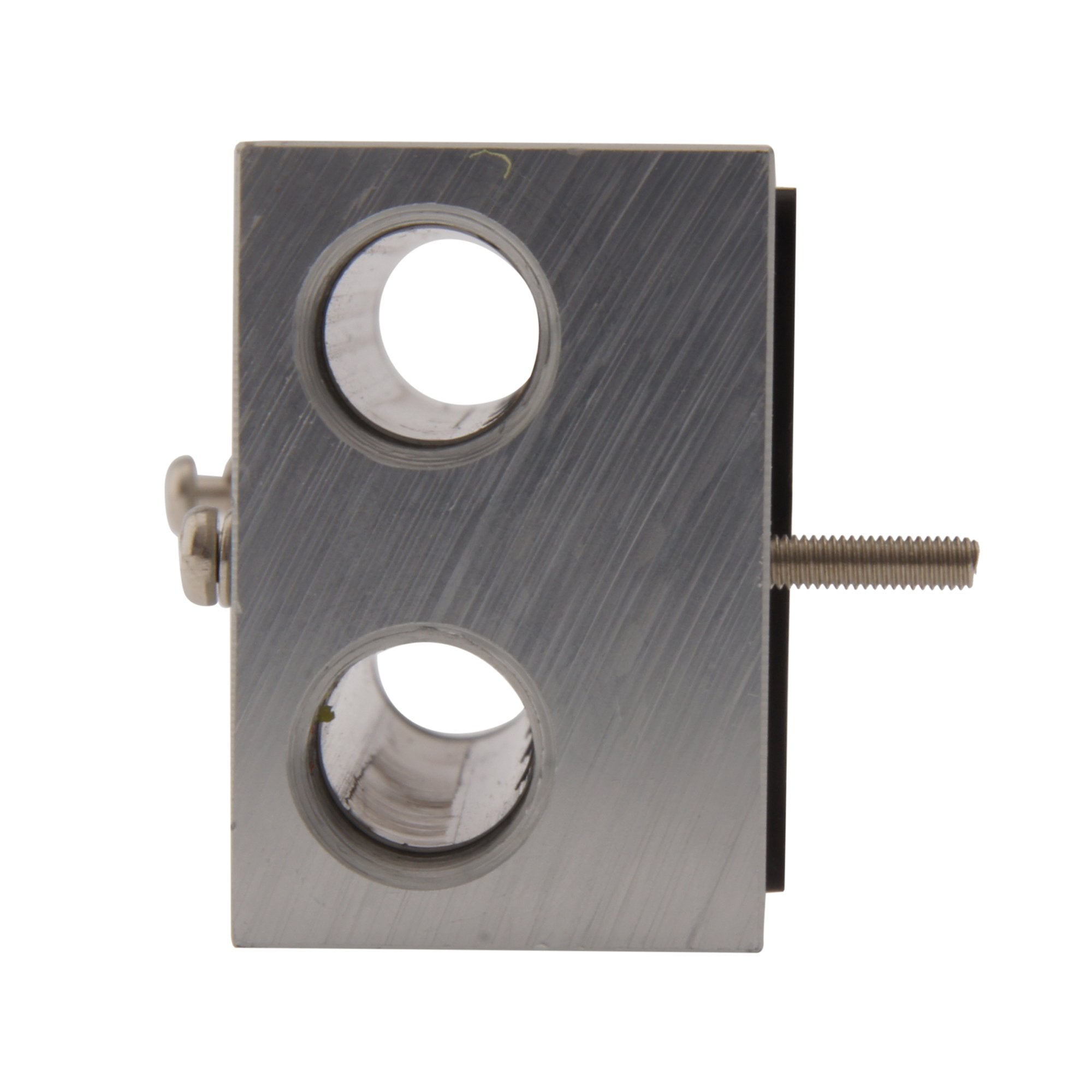

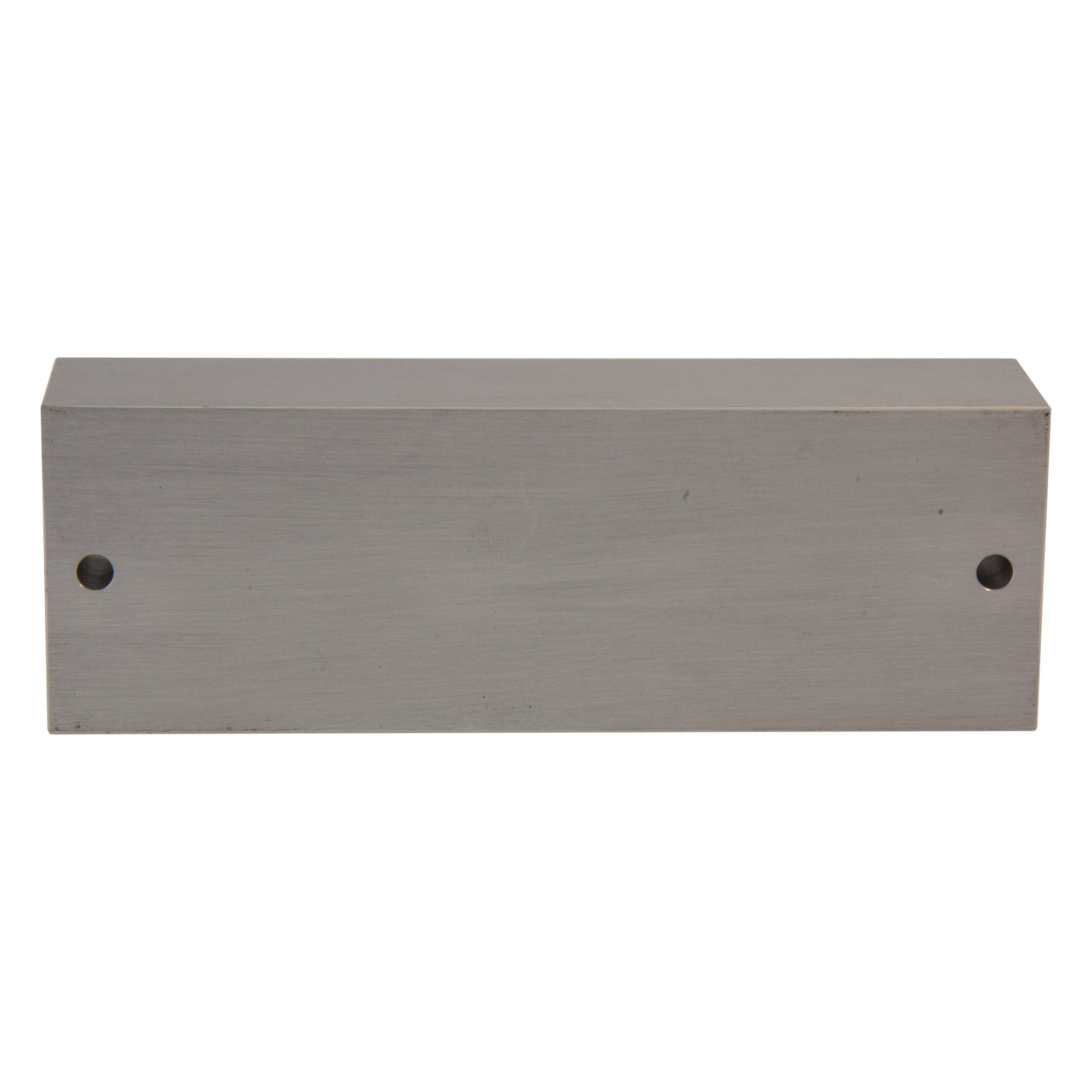

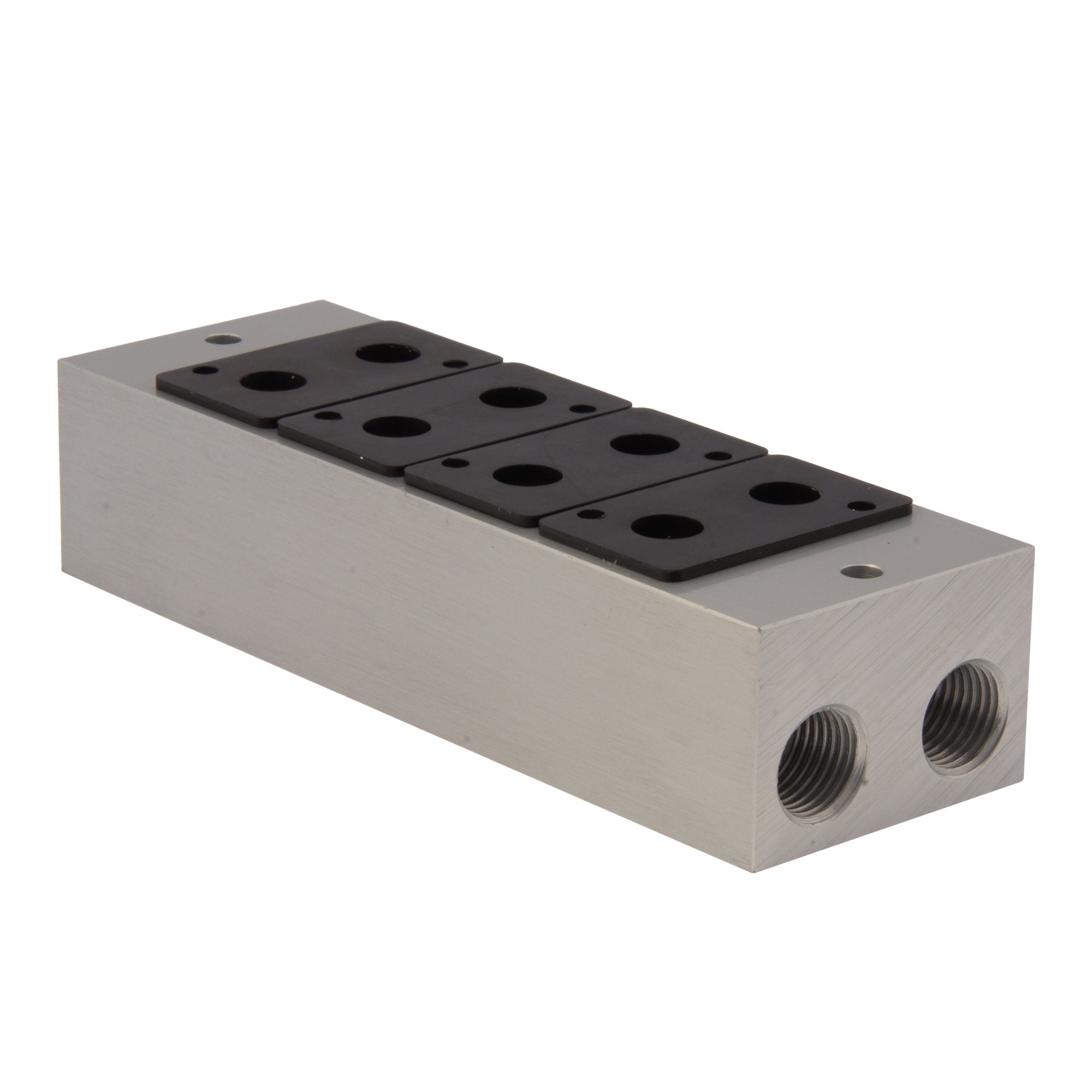

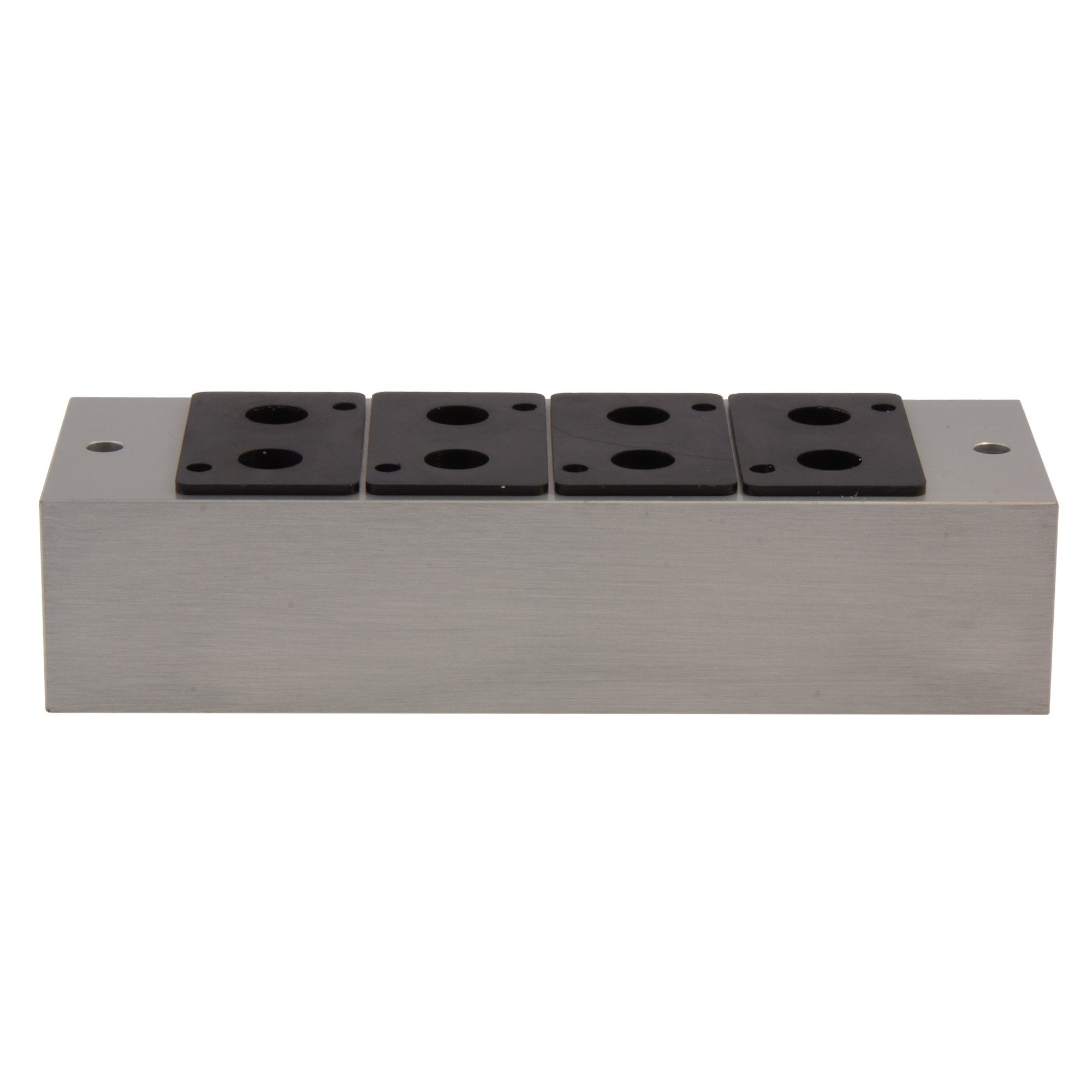

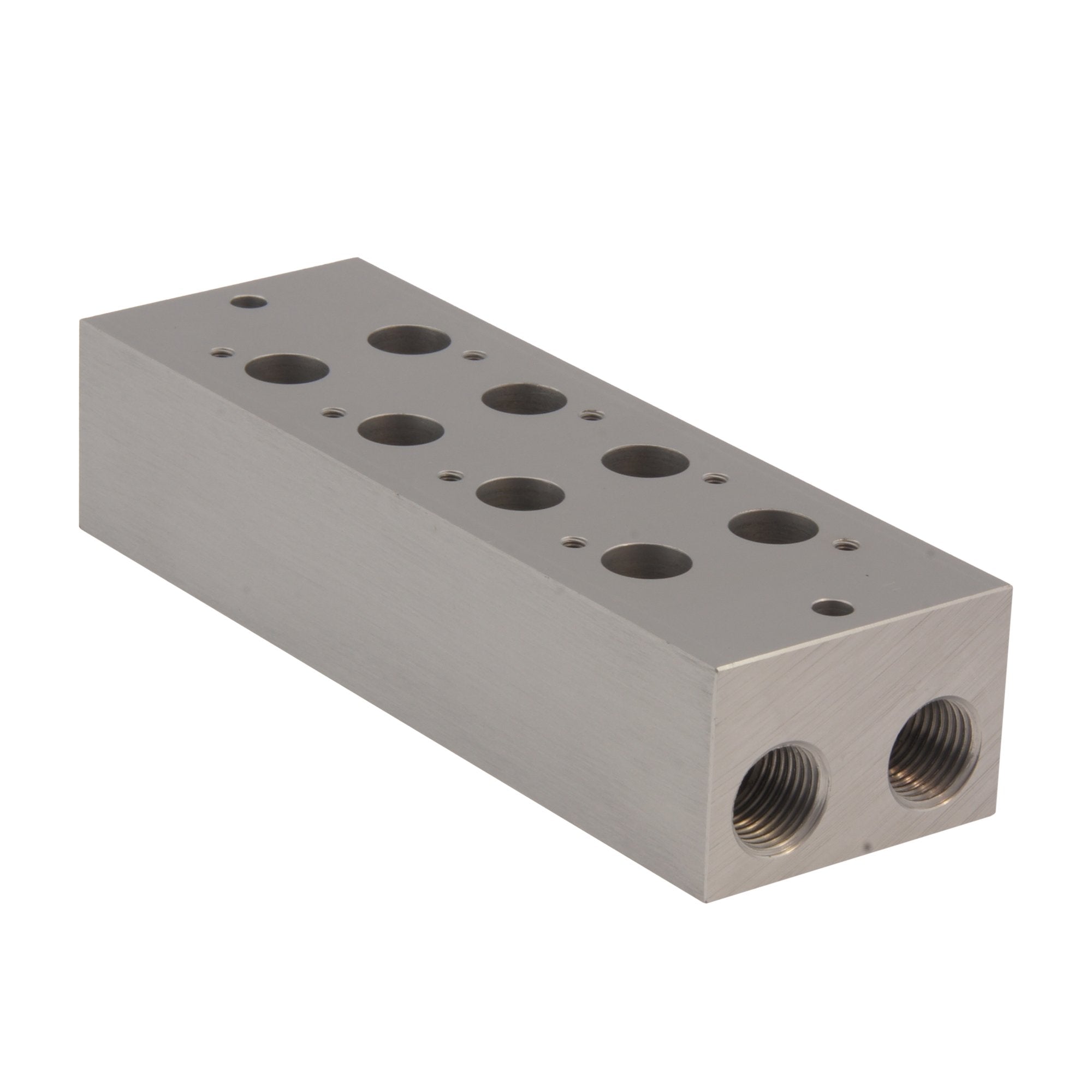

Les collecteurs pneumatiques constituent une solution pratique pour distribuer l'air provenant d'une multitude de vannes à partir d'un point central avec des orifices d'entree et de sortie communs. Ce collecteur en aluminium, solide et leger, convient à un maximum de 10 electrovannes pneumatiques de la serie 3 voies Mindman MVSC/MVSC1-220. Il offre une grande capacite de debit dans un format compact. Le collecteur est livre avec des joints en caoutchouc et des boulons pour monter les valves. Les stations inutilisees peuvent être fermees par des plaques de blocage. Ces plaques de blocage sont disponibles separement. Les orifices d'entree et de sortie des deux côtes du collecteur ont un filetage G1/4&quot. Les tubes peuvent être connectes des deux côtes. Si le collecteur se trouve à la fin du circuit pneumatique, il est necessaire d'utiliser des raccords à bouchon supplementaires pour fermer le collecteur d'un côte. Les collecteurs constituent un moyen efficace de reduire le nombre de tubes, de raccords et d'accessoires. Cela permet de reduire le coût des materiaux, mais aussi de simplifier l'installation et la maintenance. Un avantage supplementaire est que la longueur moyenne des tubes est reduite, ce qui entraîne moins de pertes de pression et des temps de reponse legèrement plus rapides.

Pour :

• Conception en aluminium leger et de haute qualite.
• Montez jusqu'à 10 vannes sur un seul collecteur.
• Le collecteur reduit fortement les tubes et les raccords necessaires, ce qui signifie une installation et une maintenance plus rapides et une reduction des coûts de materiel.
• En moyenne, les distances entre la vanne et l'unite de commande sont plus courtes, ce qui entraîne une baisse de la perte de pression, une reduction de la consommation d'air et des temps de reponse plus rapides.
• Le câblage electrique est simplifie car les bobines des vannes sont très proches les unes des autres.

Cons :

• Ne peut être utilise qu'avec les vannes à orifice de corps de la serie Mindman MVSC/MVSC1-220 à 3 voies.
• Des plaques de blocage supplementaires sont necessaires pour les postes non utilises.

Serie MVSC/MVSC1

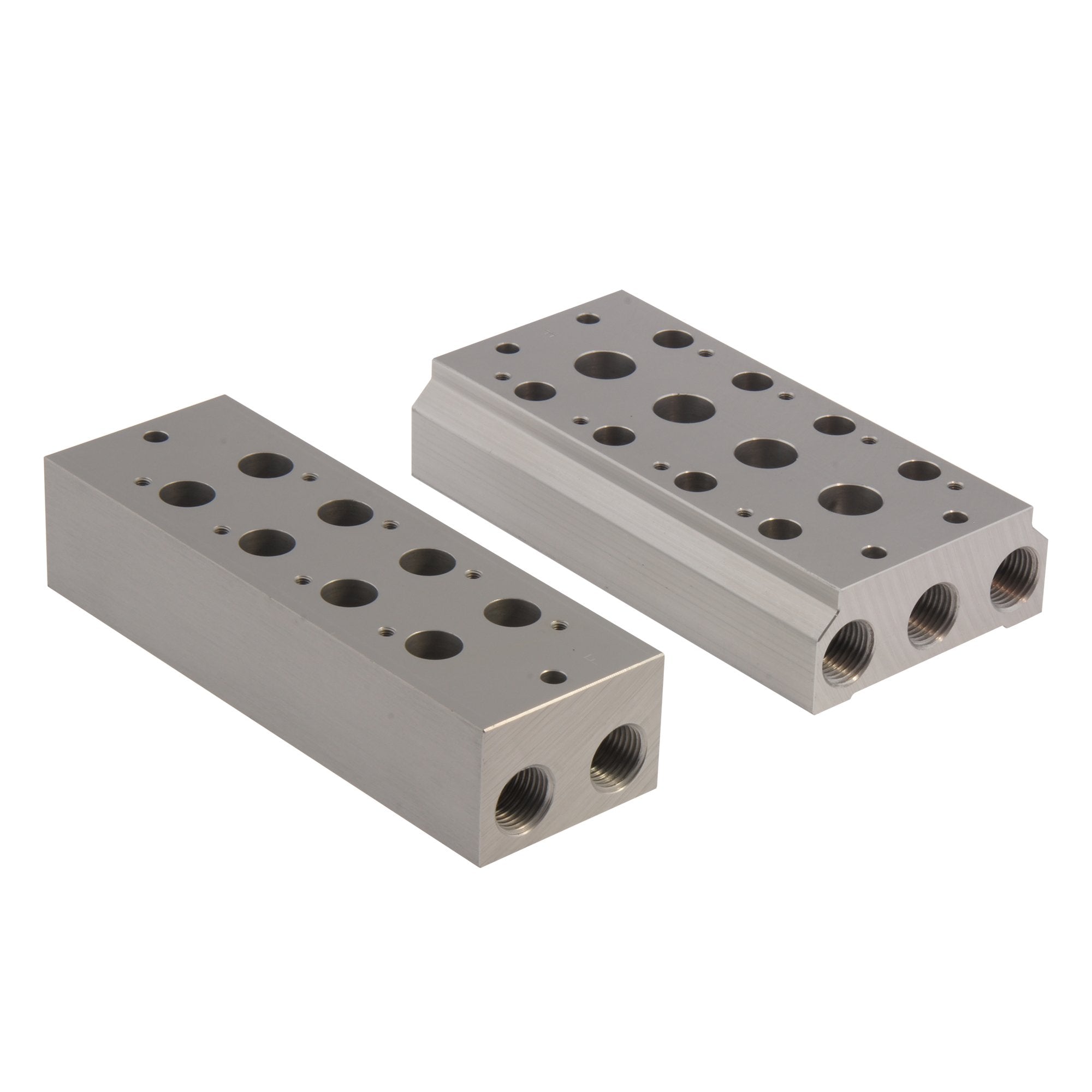

Combinez une multitude de vannes Mindman MVSC/MVSC1 sur un seul collecteur avec des ports d'entree et de sortie centralises. Exploitez les performances et reduisez les tubes et les raccords. Tous les collecteurs ont un corps en aluminium solide et leger et sont livres avec des joints en caoutchouc et des boulons pour monter les valves. Les collecteurs sont disponibles de 2 à 10 stations. Des plaques de blocage supplementaires sont disponibles pour fermer les stations inutilisees. Les collecteurs sont disponibles pour toutes les vannes 3 voies et 5 voies. Choisissez un collecteur correspondant à la largeur de la vanne, de 22 mm à 46 mm. Les raccords pour les entrees et sorties sur le côte dependent de la largeur de la vanne et varient de 1/4 de pouce pour les plus petites vannes (22 mm) à 1/2 pouce pour les plus grandes vannes (46 mm) avec des filetages Rc, G ou NPT. Veuillez noter que Mindman propose les vannes MVSC/MVSC1 avec une conception de type " corps à orifices " (standard) et une conception de type " collecteur " où tous les orifices de la vanne sont connectes au collecteur (non standard).
