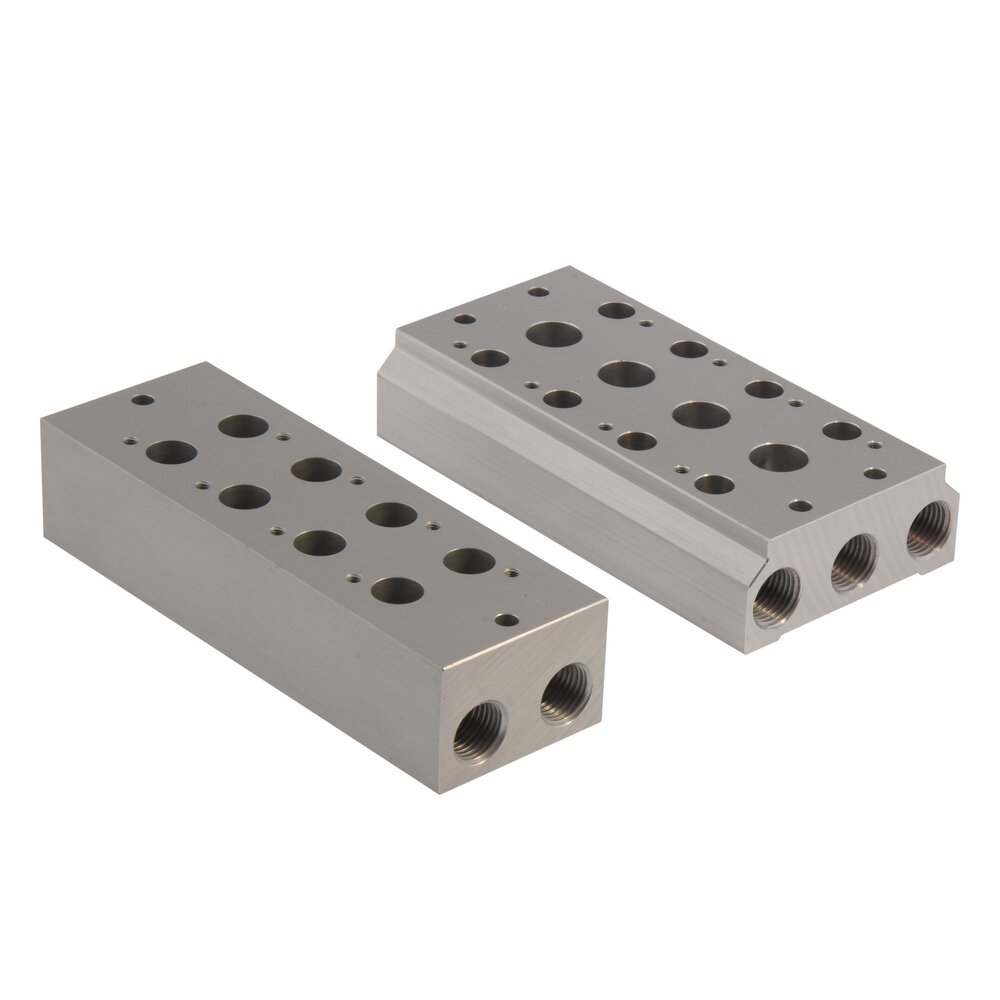

collecteur 10 stations MVSC-300 5 voies G3/8''

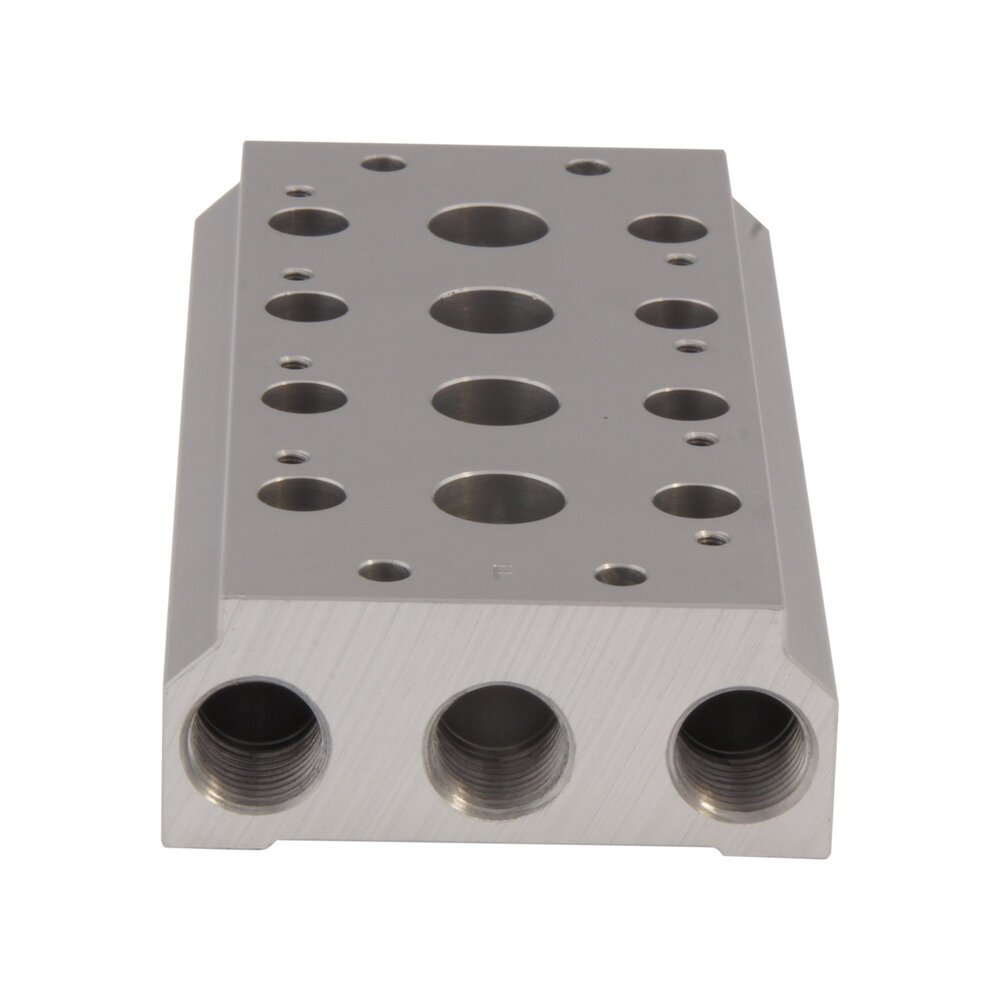

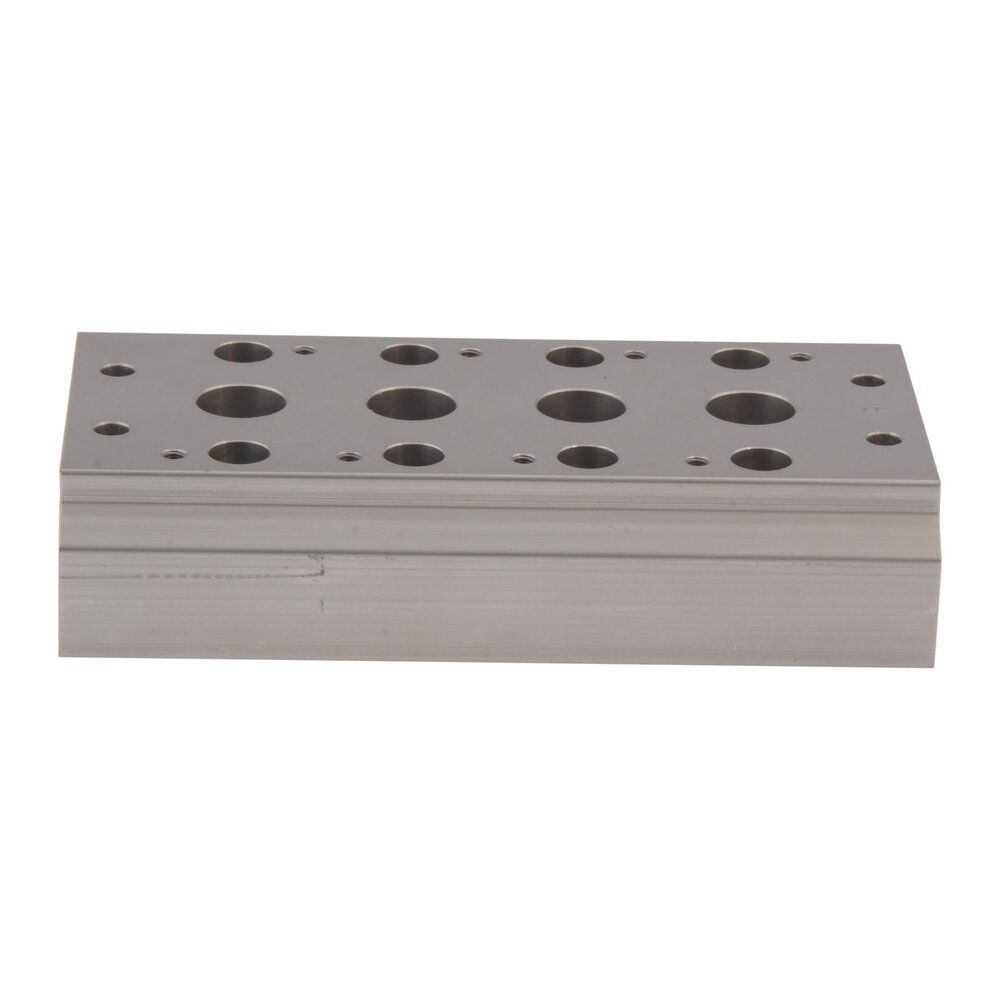

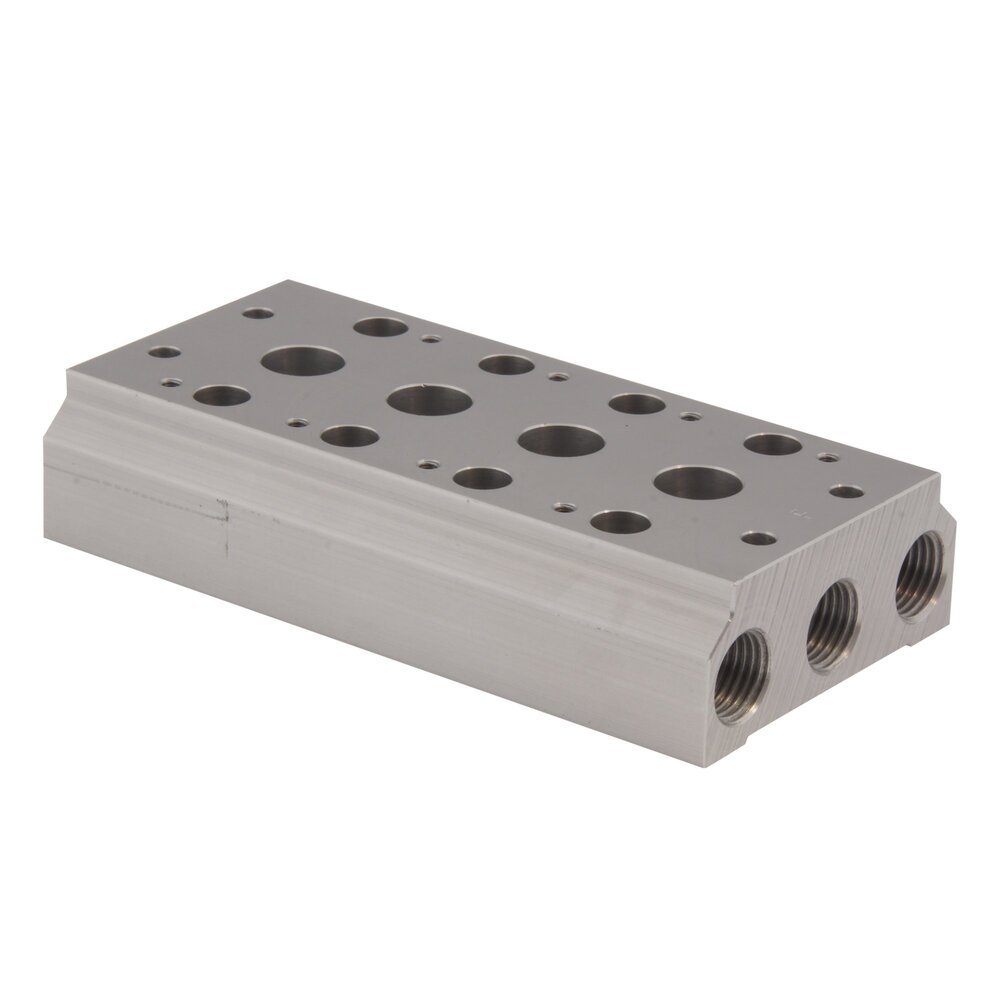

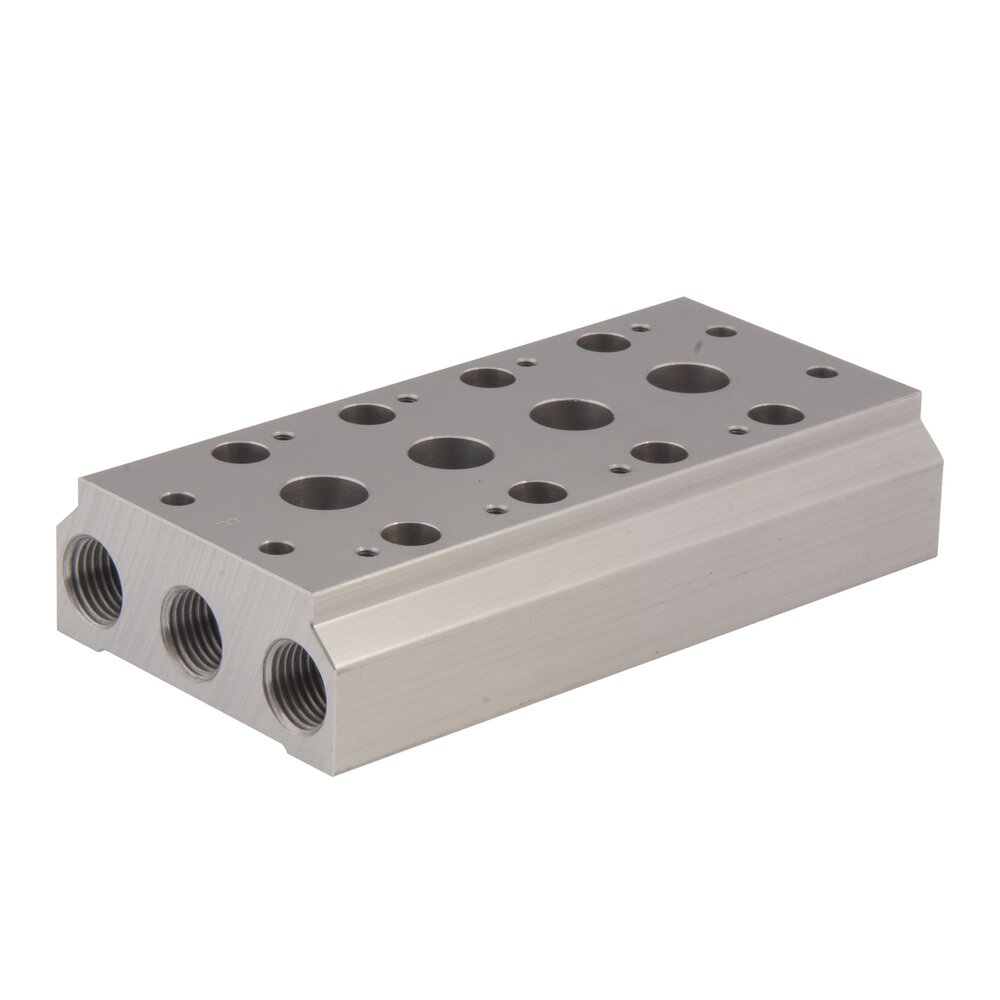

Collecteur robuste et léger pouvant accueillir jusqu'à 10 électrovannes pneumatiques de la série Mindman MVSC-300 à 5 voies. Comprend les joints en caoutchouc et les boulons pour monter les soupapes. Les stations inutilisées peuvent être fermées par des plaques de blocage (disponibles séparément). Les orifices d'entrée et de sortie sont dotés de filets G3/8" des deux côtés du collecteur. Ce collecteur est un moyen efficace de réduire le nombre de tuyaux, de raccords et d'accessoires, mais aussi de simplifier l'installation et l'entretien.
- Prix normal
- €33,79
- Prix normal
- €28,16
Description

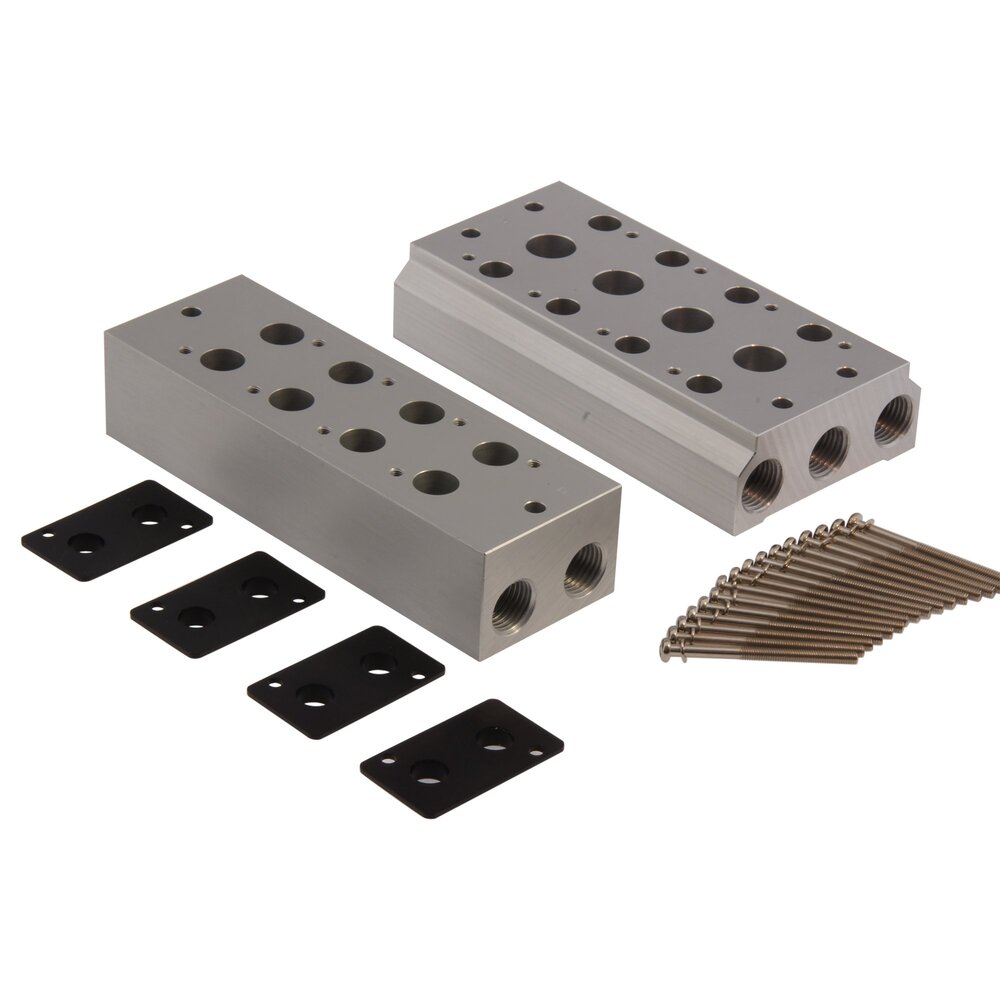

Les collecteurs pneumatiques constituent une solution pratique pour distribuer l'air provenant d'une multitude de vannes à partir d'un point central avec des ports d'entree et de sortie communs. Ce collecteur en aluminium, solide et leger, peut accueillir jusqu'à 10 electrovannes pneumatiques de la serie Mindman MVSC-300 à 5 voies. Il offre une grande capacite de debit dans un format compact. Le collecteur est livre avec des joints en caoutchouc et des boulons pour monter les vannes. Les stations inutilisees peuvent être fermees par des plaques de blocage. Ces plaques de blocage sont disponibles separement. Les orifices d'entree et de sortie des deux côtes du collecteur ont un filetage G3/8". Les tubes peuvent être raccordes des deux côtes. Si le collecteur se trouve à l'extremite du circuit pneumatique, il est necessaire d'utiliser des raccords à bouchon supplementaires pour fermer le collecteur d'un côte. Les collecteurs constituent un moyen efficace de reduire le nombre de tubes, de raccords et d'accessoires. Cela permet de reduire les coûts des materiaux, mais aussi de simplifier l'installation et l'entretien. Un avantage supplementaire est que la longueur moyenne des tuyaux est reduite, ce qui entraîne une diminution de la perte de pression et des temps de reponse legèrement plus rapides.
Pour :
- Conception en aluminium leger et de haute qualite.
- Monter jusqu'à 10 vannes sur un seul collecteur.
- Le collecteur reduit considerablement le nombre de tubes et de raccords necessaires, ce qui signifie une installation et une maintenance plus rapides et une reduction des coûts des materiaux.
- En moyenne, les distances entre la vanne et l'unite de commande sont plus courtes, ce qui entraîne une chute de pression moins importante, une consommation d'air plus faible et des temps de reponse plus rapides.
- Le câblage electrique est simplifie car les bobines des vannes sont très proches les unes des autres.
Cons :
- Ne peut être utilise qu'avec les vannes à orifice de corps de la serie Mindman MVSC-300 à 5 voies.
- Des plaques de blocage supplementaires sont necessaires pour les stations non utilisees.
Serie MVSC
Combinez une multitude de vannes Mindman MVSC sur un seul collecteur avec des ports d'entree et de sortie centralises. Tirez parti de la performance et reduisez le nombre de tubes et de raccords. Tous les collecteurs ont un corps en aluminium solide et leger et sont livres avec des joints en caoutchouc et des boulons pour monter les vannes. Les collecteurs sont disponibles de 2 à 10 stations. Des plaques de blocage supplementaires sont disponibles pour fermer les stations inutilisees. Les collecteurs sont disponibles pour toutes les vannes à 3 et 5 voies. Choisissez un collecteur correspondant à la largeur de la vanne, de 22 mm à 46 mm. Les raccords d'entree et de sortie sur le côte dependent de la largeur de la vanne et varient de 1/4 de pouce pour les plus petites vannes (22 mm) à 1/2 pouce pour les plus grandes vannes (46 mm) avec des filetages Rc, G ou NPT. Veuillez noter que Mindman propose des vannes MVSC avec une conception de type "body ported" (standard) et une conception de type "manifold" où tous les ports de la vanne se connectent au manifold (non standard).
