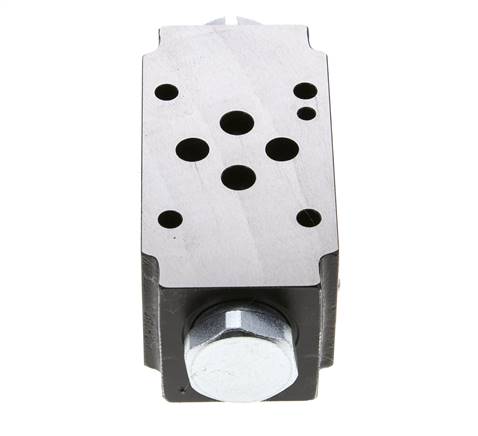

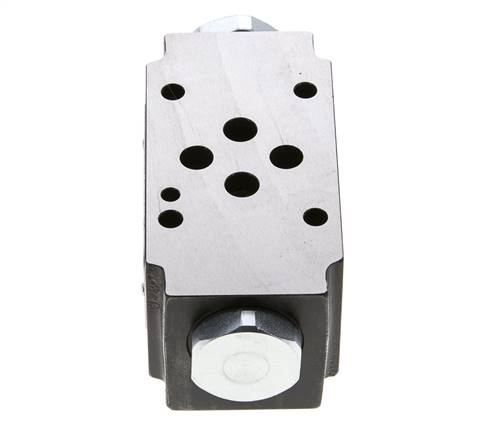

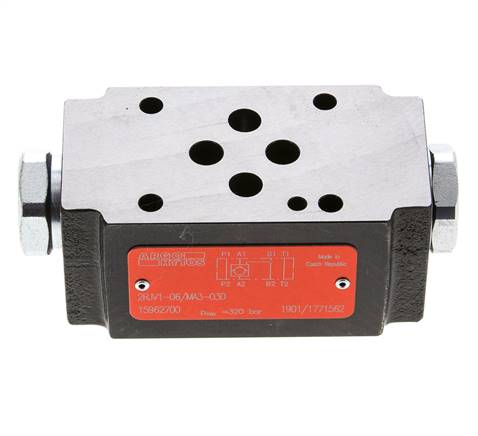

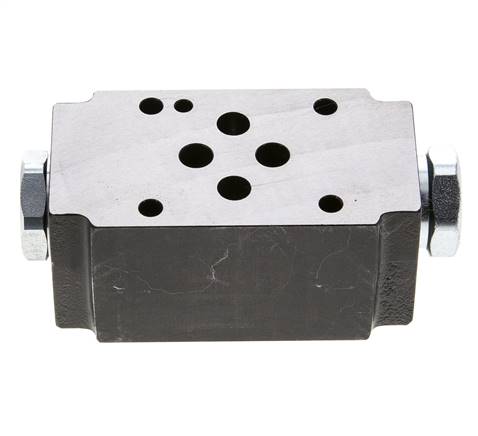

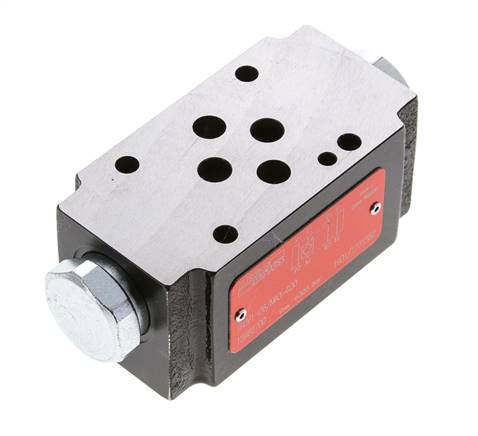

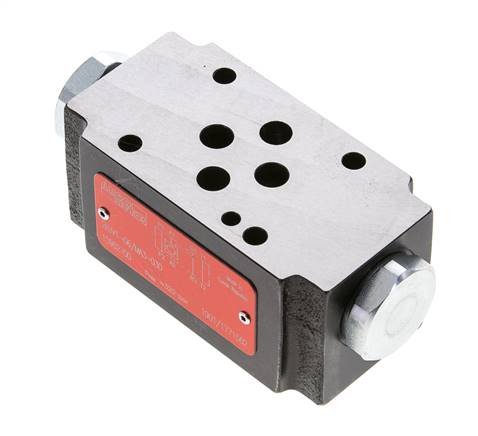

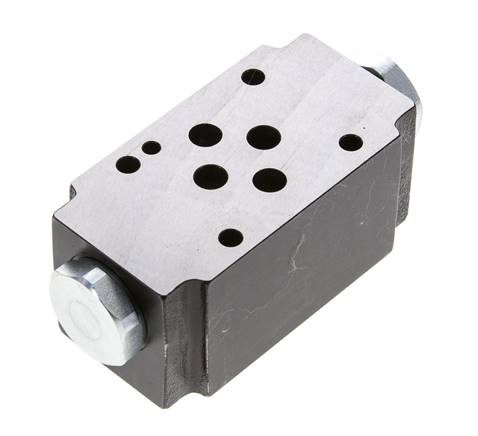

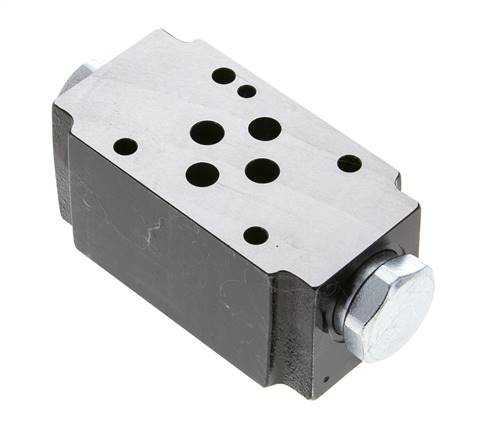

Clapet anti-retour piloté sandwich NG6 (D03) A
Clapet anti-retour piloté sandwich NG6 / D03 sur la conduite A. L'huile circule librement par A vers l'actionneur ; le débit de retour est bloqué jusqu'à ce que la pression de la conduite B ouvre le clapet. Se monte entre le distributeur et l'embase (ISO 4401-03, CETOP 3, NFPA D03). Débit recommandé jusqu'à 40 l/min, maximum environ 60 l/min. Corps en fonte ductile et joints NBR, pour huile minérale de 20 à 400 mm²/s de -30 à +80 °C.
- Prix normal
- €218,72
- Prix normal
- €182,27
Description
Utilisez-le pour maintenir un vérin ou un moteur en position côté A lorsque le distributeur est en position centrale. Le clapet anti-retour ne s'ouvre que lorsque le distributeur met B sous pression. Associez-le à un distributeur dont la position centrale relie A et B au réservoir, par exemple avec le tiroir J ou H. Si A et B sont bloqués en position centrale, la pression emprisonnée dans les conduites peut maintenir le clapet anti-retour ouvert et la charge peut descendre. Pression de service jusqu'à 320 bar. Il est fourni avec ses joints, mais sans vis de fixation. Fixez l'empilage avec quatre vis à tête cylindrique à six pans creux M5 de classe de qualité 12.9.
Avantages :
- Maintient la charge côté A lorsque le distributeur est en position centrale
- S'ouvre automatiquement lorsque la conduite opposée est mise sous pression
- Plan de pose standard NG6 / D03, s'empile entre le distributeur et l'embase
Inconvénients :
- Vis de fixation non fournies
- Ne maintient qu'un seul côté - pour les deux sens, choisissez la version A & B
Série :
Clapets anti-retour pilotés sandwich Tameson NG6 pour empilages de distributeurs NG6 / D03 (DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03, NFPA D03). Montés entre le distributeur et l'embase, ils laissent l'huile circuler librement vers l'actionneur et bloquent le débit de retour jusqu'à ce que la conduite opposée soit mise sous pression, de sorte que les vérins et les moteurs restent en position lorsque le distributeur est en position centrale. Versions avec un clapet anti-retour sur la conduite A, sur la conduite B ou sur les deux conduites. Corps en fonte ductile, pièces internes en acier et joints NBR, pour fluides hydrauliques à base d'huile minérale de 20 à 400 mm²/s de -30 à +80 °C. Pression de service jusqu'à 320 bar, débit jusqu'à environ 60 l/min, dont jusqu'à 40 l/min recommandés. Les clapets sont fournis avec des joints, sans vis de fixation ; l'empilage se fixe avec des vis à tête cylindrique à six pans creux M5 de classe de qualité 12.9.
