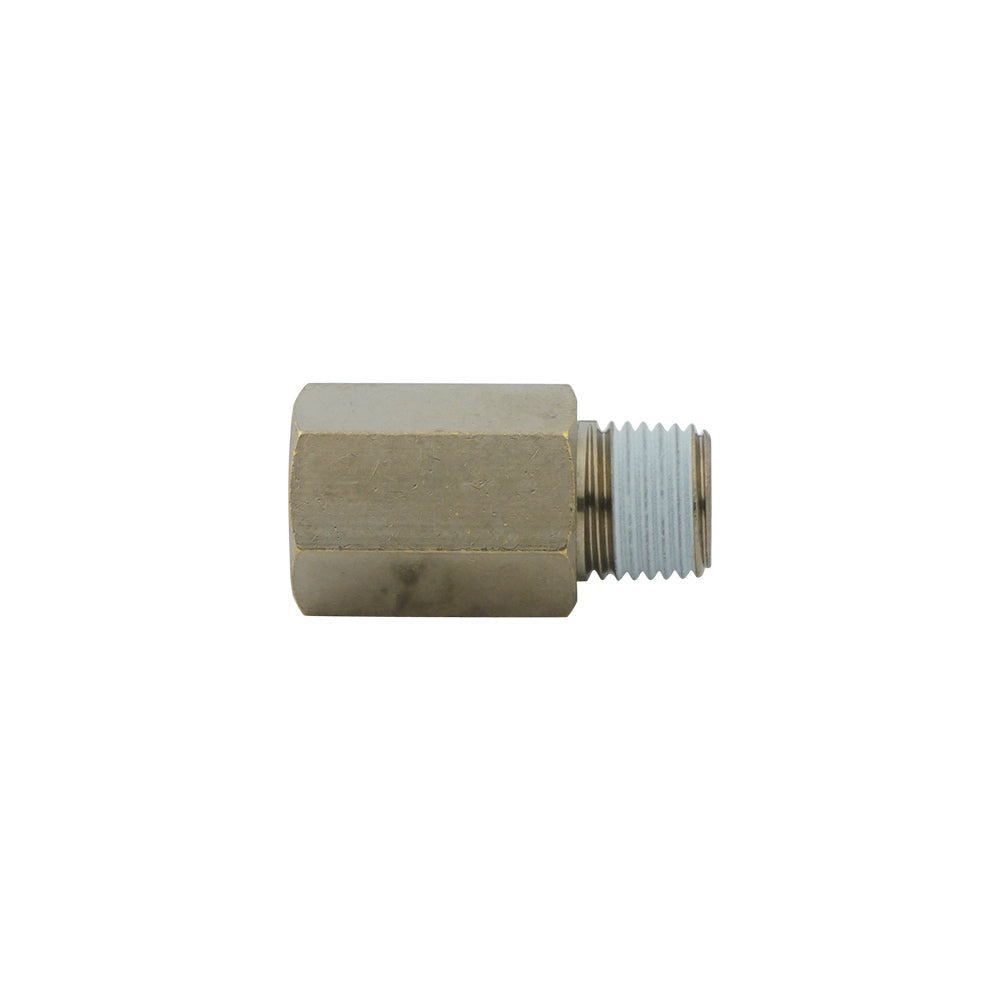

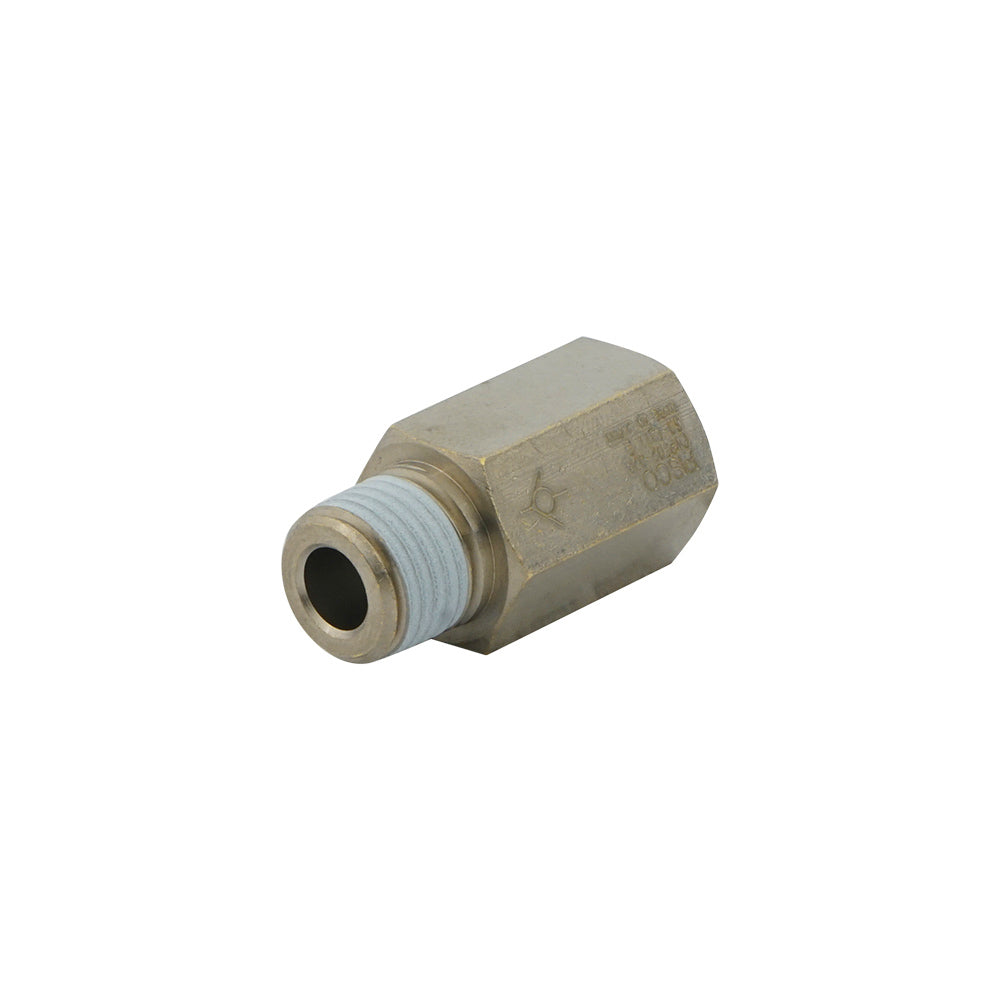

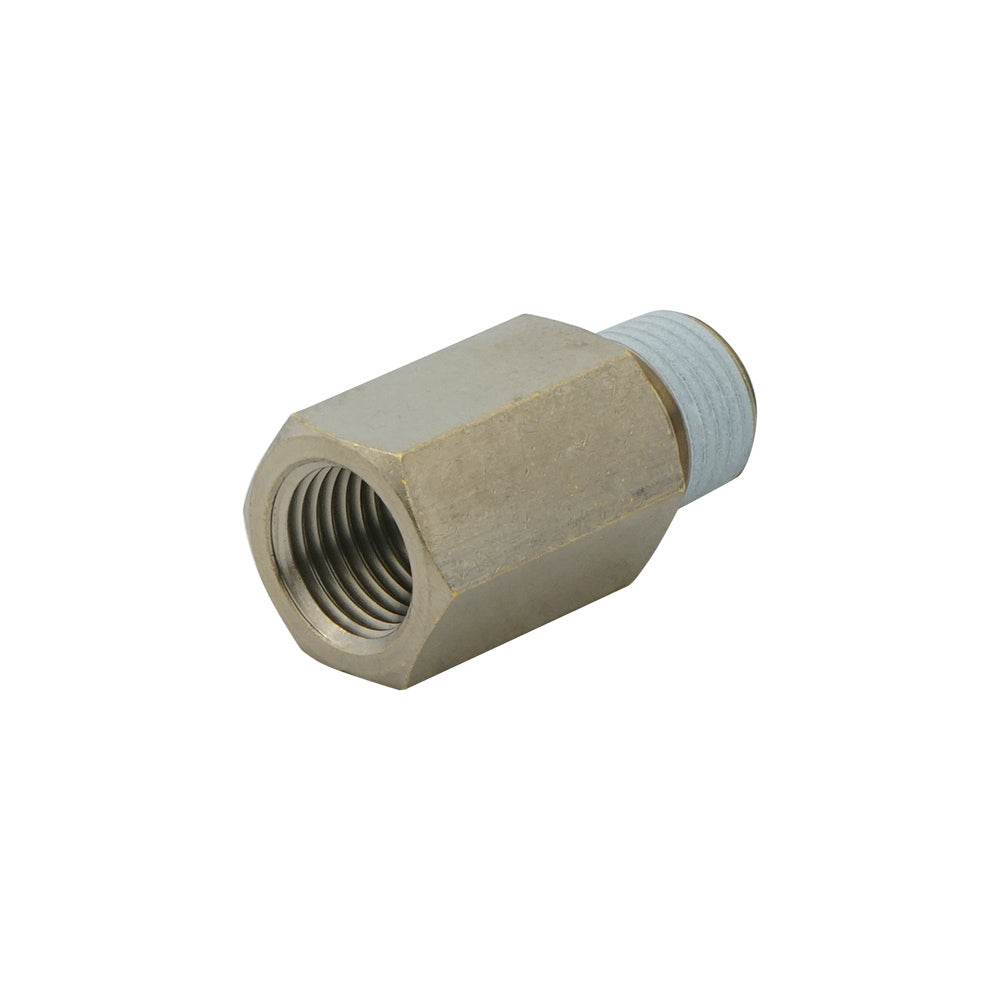

Rc1/8" - R1/8" Mètre-Dans Type Résine Clapet Anti Retour

C'est une vanne anti-retour en résine de type droit qui permet un flux libre dans une direction et empêche le flux dans la direction opposée. La vanne a un clapet à ressort qui bloque l'orifice de la vanne. Si l'air vient du côté du clapet, le clapet sera poussé depuis la base de l'orifice et l'air passera. Si l'air vient du côté opposé, il appuiera sur le clapet contre la base et bloquera son passage. La configuration de sortie implique que le flux est libre allant du port à filetage mâle et restreint dans la direction opposée. C'est l'inverse pour la configuration d'entrée.

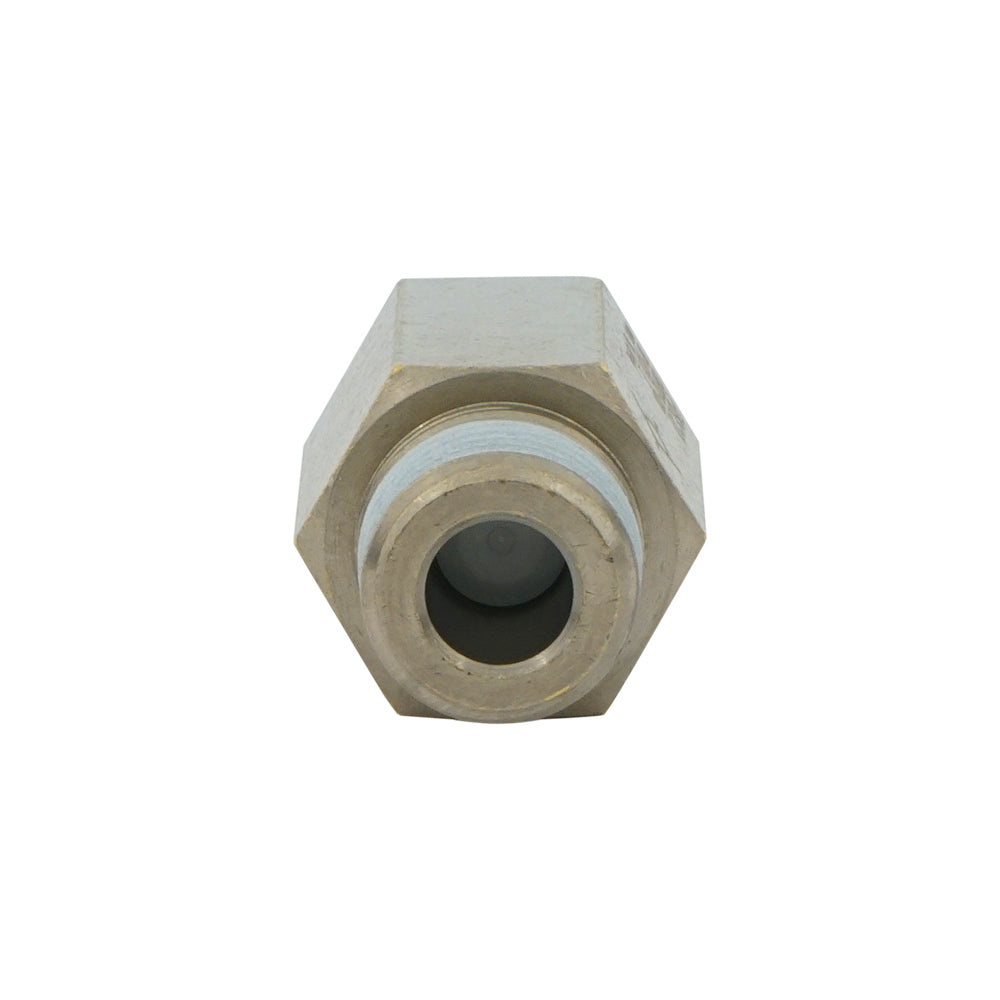

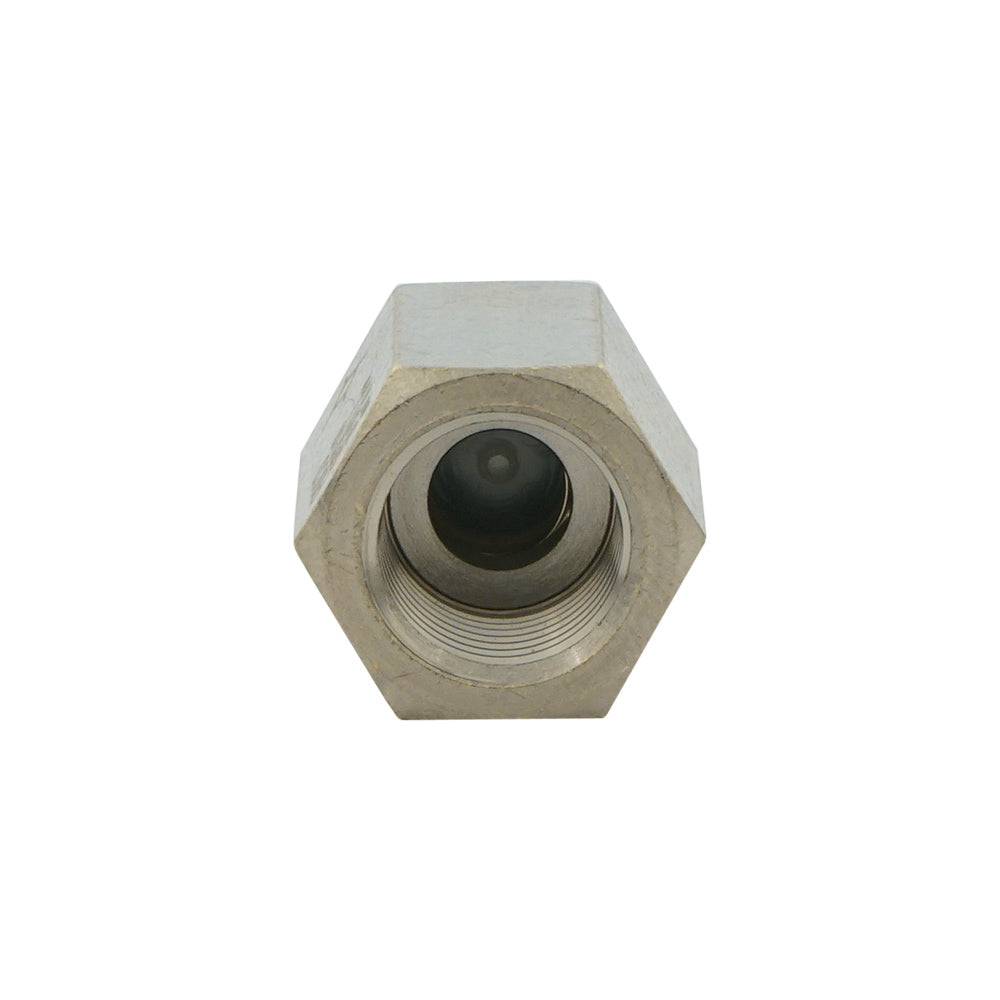

Il a un port à filetage mâle R 1/8 pouce d'un côté et un port à filetage femelle Rc 1/8 pouce de l'autre côté. Le flux est mesuré allant du port de raccord push-in au port à filetage mâle.

Il est adapté pour une pression de fonctionnement maximale de 9 bars (130,5 psi). Également adapté pour des applications sous vide à une pression de -1 bar (-14,5 psi). Il a des joints NBR qui le rendent adapté pour des applications dans une plage de température de 0 à 60°C (32 à 140 °F) (pas de gel).

Avantages :

• Adapté pour des applications sous vide
• Le revêtement d'étanchéité assure une connexion scellée sécurisée avec un actionneur

Inconvénients :

• La poussière pourrait endommager le système pneumatique si le vide est appliqué sans filtre du côté d'entrée

Série CVPF

La série CVPF comprend des vannes anti-retour en résine à ressort qui fournissent un flux unidirectionnel de l'air. Ces vannes ont un port conique BSPT-R à filetage mâle d'un côté et un port conique BSPT-Rc à filetage femelle de l'autre côté. Les tailles varient de 1/8 pouce à 1/4 pouce. La pression de fonctionnement maximale est de 9 bars, également adaptée pour des applications sous vide à une pression minimale de -1 bar. Ces vannes ont une pression d'ouverture de 0,1 bar. Les vannes anti-retour sont scellées NBR, ce qui les rend adaptées pour une plage de température de 0 à 60°C (pas de gel).
