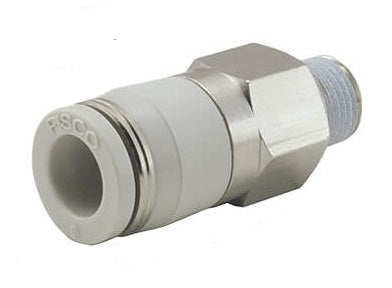

Clapet anti-retour droit M5 - 4mm en resine de type compteur

Il s'agit d'un clapet anti-retour droit en resine de type compteur qui permet un ecoulement libre dans une direction et l'empêche d'aller dans la direction opposee. La valve possède un clapet à ressort qui bloque l'orifice de la valve. Si l'air vient du côte du clapet, celui-ci sera pousse depuis la base de l'orifice et l'air passera. Si l'air vient du côte oppose, il pressera le clapet contre la base et bloquera son passage. La configuration "meter-out" implique que le debit est libre à partir de l'orifice à filetage mâle et restreint dans la direction opposee. C'est l'inverse pour la configuration "meter-in".

Il comporte un raccord instantane de 4 mm d'un côte et un port à filetage mâle metrique M5×0,8 de l'autre côte. Le raccord push-in permet une connexion facile avec la tubulure. Poussez le tube et le raccord le fixera à l'aide de griffes en acier inoxydable. Le debit est mesure en passant de l'orifice à filetage mâle à l'orifice du raccord enfichable.

Il est adapte à une pression de fonctionnement maximale de 9 bars (130,5 psi). Convient egalement aux applications sous vide à une pression de -1 bar (-14,5 psi). Il est dote de joints en NBR qui le rendent apte à des applications dans une plage de temperatures allant de 0 à 60°C (32 à 140°F) (pas de gel).

Pour :

• Convient aux applications sous vide
• Équipe de raccords rapides faciles à connecter

Cons :

• La poussière pourrait endommager le système pneumatique si le vide est applique sans filtre du côte de l'entree

Serie CVPC

La serie CVPC comprend des clapets anti-retour droits à ressort de type resine qui assurent un ecoulement unidirectionnel de l'air. Ces vannes sont dotees d'un raccord instantane sur un port et d'un port à filetage mâle sur l'autre côte. Les tailles des raccords instantanes vont de 4 à 12 mm et les orifices filetes vont de M5x0,8 à M6x1 et vont egalement de R1/8 à R1/2 pouce. La pression de fonctionnement maximale est de 9 bars. Elle convient egalement aux applications sous vide à une pression minimale de -1 bar. Ces valves ont une pression de rupture de 0,1 bar. Les clapets anti-retour sont scelles par du NBR, ce qui leur permet de fonctionner dans une plage de temperatures allant de 0 à 60°C (sans gel).
