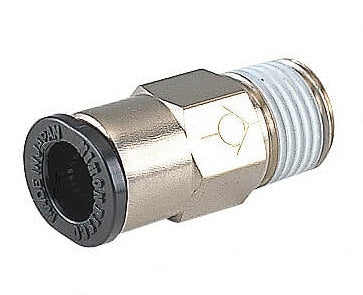

10mm - R1/2" Sortie Mètre Aluminium Droit Clapet Anti Retour

Ceci est un clapet anti retour droit qui permet un flux libre dans une direction et empêche le flux dans la direction opposée. La vanne a un poppet à ressort qui bloque l'orifice de la vanne. Si l'air vient du côté du poppet, le poppet sera poussé depuis la base de l'orifice et l'air passera. Si l'air vient du côté opposé, il appuiera sur le poppet contre la base et bloquera son passage. La configuration de sortie de mesure implique que le flux est libre allant du port à filetage mâle et restreint dans la direction opposée. C'est l'inverse pour la configuration d'entrée de mesure.

Il a un raccord push-in de 10 mm d'un côté et un port à filetage mâle R 1/2 pouce de l'autre côté. Le raccord push-in permet une connexion facile avec le tube. Poussez le tube et le raccord le fixera avec des griffes en acier inoxydable. Le flux est mesuré allant du port de raccord push-in au port à filetage mâle.

Il est adapté pour une pression de fonctionnement maximale de 9 bars (130,5 psi). Également adapté pour des applications sous vide à une pression de -1 bar (-14,5 psi). Il a des joints NBR qui le rendent adapté pour des applications dans une plage de température de 0 à 60°C (32 à 140 °F) (pas de gel).

Avantages :

• Adapté pour des applications sous vide
• Équipé de raccords push-in faciles à connecter

Inconvénients :

• La poussière pourrait endommager le système pneumatique si le vide est appliqué sans filtre du côté d'entrée

Série CVC

La série CVC comprend des clapets anti retour droits à ressort qui fournissent un flux unidirectionnel de l'air. Ces vannes ont un raccord push-in sur un port et un port à filetage mâle de l'autre côté. Les tailles de raccords push-in varient de 4 à 12 mm et les ports filetés varient de M5x0.8 à M6x1 et également de R1/8 à R1/2 pouce. La pression de fonctionnement maximale est de 9 bars, également adaptée pour des applications sous vide à une pression minimale de -1 bar. Ces vannes ont une pression d'ouverture de 0,1 bar. Les clapets anti retour sont scellés NBR, ce qui les rend adaptés pour une plage de température de 0 à 60°C (pas de gel). Ces vannes ont un raccord push-in sur un port et un port à filetage mâle de l'autre côté. Les tailles de raccords push-in varient de 4 à 12 mm et les ports filetés varient de M5x0.8 à M6x1 et également de R1/8 à R1/2 pouce. La pression de fonctionnement maximale est de 9 bars, également adaptée pour des applications sous vide à une pression minimale de -1 bar. Ces vannes ont une pression d'ouverture de 0,1 bar. Les clapets anti retour sont scellés NBR, ce qui les rend adaptés pour une plage de température de 0 à 60°C (pas de gel).
