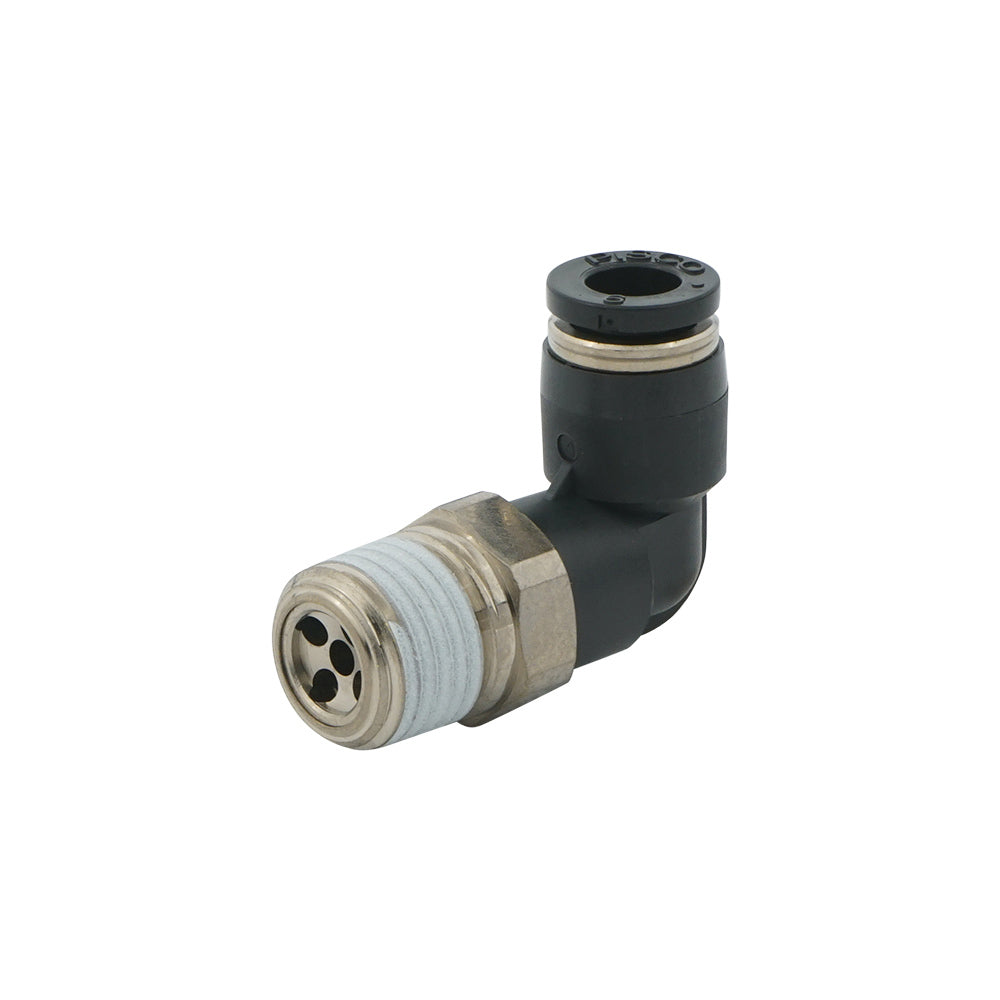

Dans 8Mm X Sortie R1/8" Anglé 1.4Mm Orifice Compteur-Dans Clapet Anti Retour
Avis: Ce produit n'est plus fabriqué

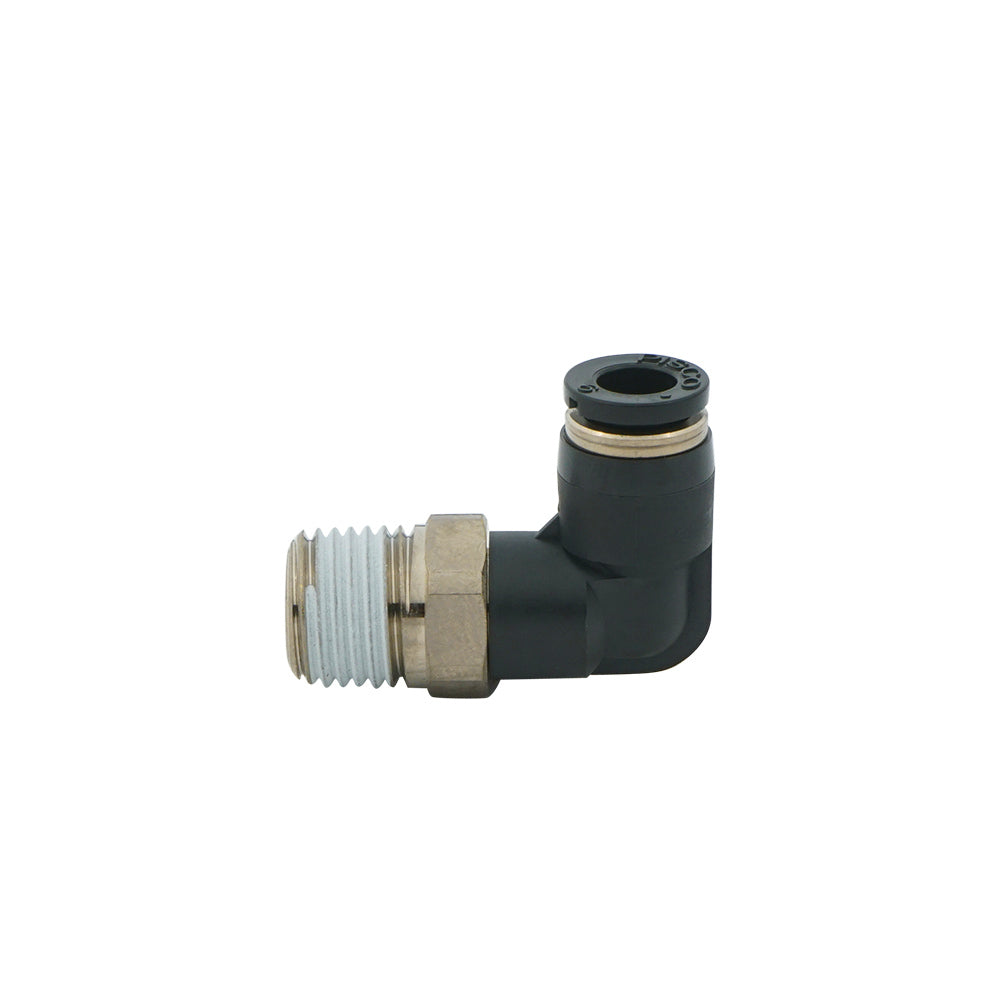

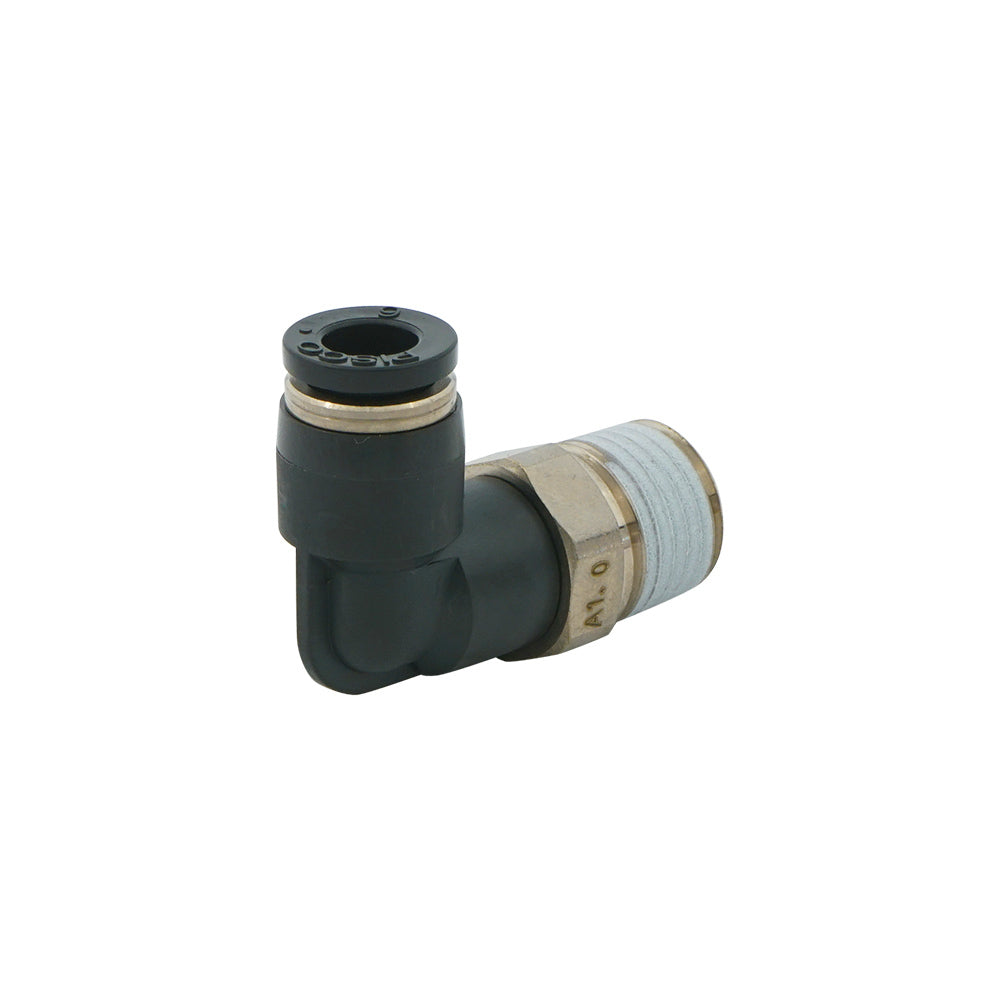

Ceci est un clapet anti retour à angle avec orifice de 1.4 mm pour le contrôle de flux d'air unidirectionnel. La pression d'ouverture du clapet est de 0.5 bar. Il a un raccord push-in de 8 mm d'un côté et un port fileté mâle R 1/8 inch de l'autre côté. Il a des joints NBR qui le rendent adapté pour des applications dans une plage de température de 0 à 60 °C (32 à 140 °F).
Avis: Ce produit n'est plus fabriqué
Description
Ceci est un clapet anti retour à angle avec orifice pour le contrôle de flux d'air unidirectionnel. Il a un orifice de 1.4 mm qui obstrue le flux dans une direction et s'ouvre dans la direction opposée permettant un flux libre. La pression d'ouverture du clapet est de 0.5 bar. La configuration de sortie implique que le flux est affecté (contrôlé) allant du port fileté mâle au port de raccord push-in. C'est l'inverse pour la configuration d'entrée.
Il a un raccord push-in de 8 mm d'un côté et un port fileté mâle R 1/8 inch de l'autre côté. Le raccord push-in permet une connexion facile avec le tube. Poussez le tube et le raccord le fixera avec des griffes en acier inoxydable. Le flux est mesuré allant du port de raccord push-in au port fileté mâle.
La pression de fonctionnement varie de 1 à 9 bar (14.5 à 130.5 psi). Il a des joints NBR qui le rendent adapté pour des applications dans une plage de température de 0 à 60 °C (32 à 140 °F) (pas de gel).
Avantages :
- Petite place d'installation
- Coût inférieur à celui d'une vanne de contrôle de flux
- Équipé de raccords push-in faciles à connecter
Inconvénients :
- Taille d'orifice non réglable
- Non adapté pour des applications sous vide
Série JKL
La série JKL comprend des clapets anti retour à angle conçus pour le contrôle de flux d'air unidirectionnel. Les tailles de filetage mâle de la partie de raccord fileté varient de R1/8 à R1/4 inch avec 18 tailles d'orifice de raccord possibles allant de 0.3 à 2.0 mm. Les tailles de raccord push-in varient de 4 à 8 mm. Ces clapets sont adaptés pour une pression de fonctionnement maximale de 9 bar. Ces raccords d'orifice sont scellés avec des joints toriques NBR qui les rendent adaptés pour des températures allant de 0 à 60 °C.
