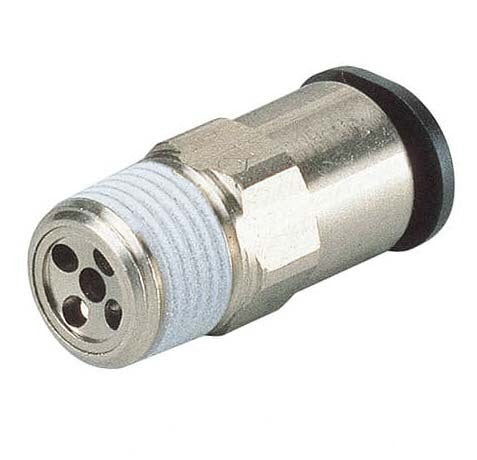

Clapet anti-retour à orifice de 1,2 mm pour compteur IN 6mm x OUT R1/4" droit
Avis: Ce produit n`est plus fabriqué
Il s'agit d'un clapet anti-retour à orifice droit de 1,2 mm pour le contrôle du débit d'air fixe unidirectionnel. La pression de rupture du clapet anti-retour est de 0,5 bar. Il comporte un raccord instantané de 6 mm d'un côté et un orifice fileté mâle de 1/4 de pouce de l'autre côté. Il est doté de joints en NBR qui le rendent apte à des applications dans une plage de température de 0 à 60 °C (32 à 140 °F).
Avis: Ce produit n`est plus fabriqué
Description
Il s'agit d'un clapet anti-retour à orifice droit pour le contrôle du débit d'air fixe unidirectionnel. Il est doté d'un orifice de 1,2 mm qui obstrue le flux dans une direction et s'ouvre dans la direction opposée pour permettre un écoulement libre. La pression de rupture du clapet anti-retour est de 0,5 bar. La configuration "meter-out" implique que le débit est affecté (contrôlé) en passant de l'orifice à filetage mâle à l'orifice du raccord à emmanchement. C'est l'inverse pour la configuration "meter-in".
Il comporte un raccord instantané de 6 mm d'un côté et un orifice fileté mâle de 1/4 de pouce de l'autre côté. Le raccord push-in permet une connexion facile avec la tubulure. Poussez le tube et le raccord le fixera à l'aide de griffes en acier inoxydable. Le débit est mesuré en passant de l'orifice du raccord enfichable à l'orifice à filetage mâle.
Pression de fonctionnement de 1 à 9 bars (14.5 à 130.5 psi). Il est doté de joints en NBR qui le rendent apte à des applications dans une plage de températures allant de 0 à 60°C (32 à 140°F) (pas de gel).
Pour :
- Petit lieu d'installation
- Coût inférieur à celui d'une vanne de régulation du débit
- Équipé de raccords rapides faciles à connecter
Cons :
- Taille de l'orifice non réglable
- Convient aux applications sous vide.
JKC series
La série JKC comprend des clapets anti-retour à orifice droit conçus pour le contrôle du débit d'air unidirectionnel. Du côté des raccords filetés, les tailles de filetage mâle vont de R1/8 à R1/4 pouce avec 18 tailles différentes possibles de raccords à orifice allant de 0,3 à 2,0 mm. Les tailles des raccords instantanés vont de 4 à 8 mm. Ces vannes conviennent pour une pression de fonctionnement maximale de 9 bars. Ces raccords à orifice sont scellés par des joints toriques en NBR qui les rendent adaptés à des températures allant de 0 à 60°C.
