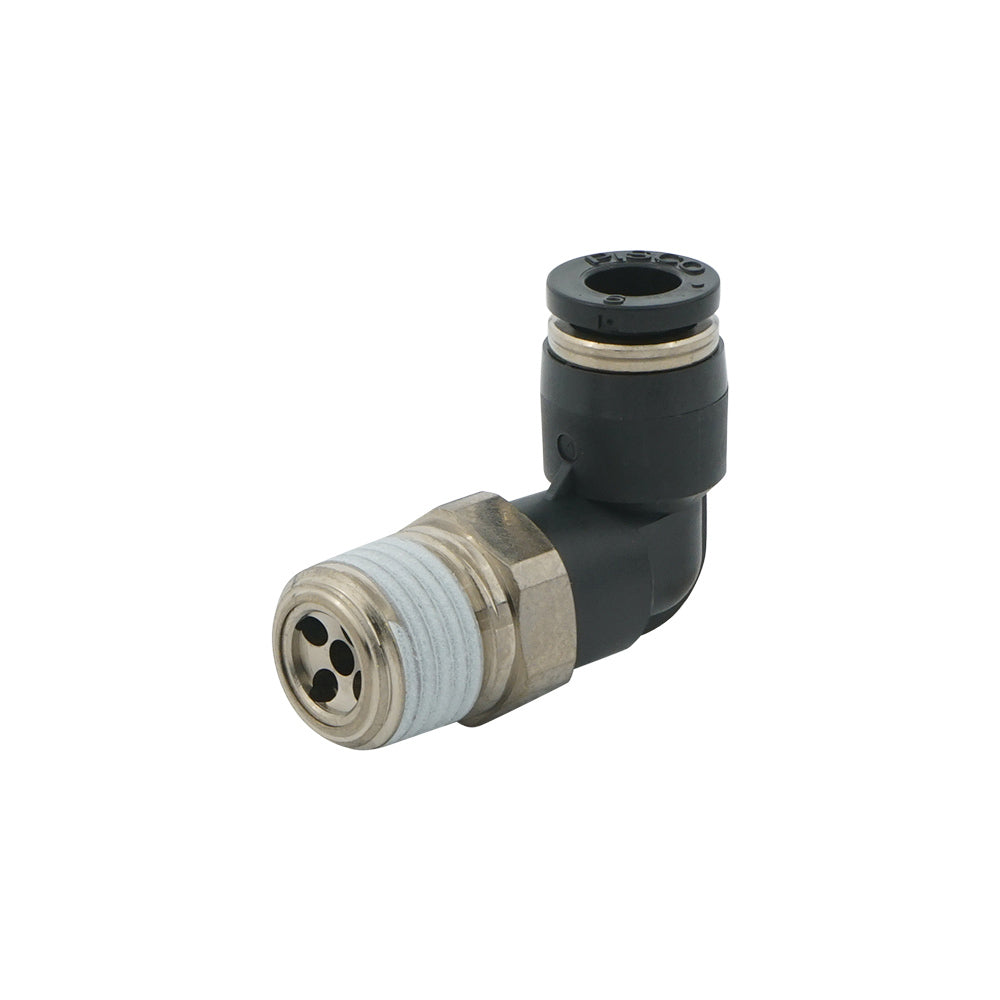

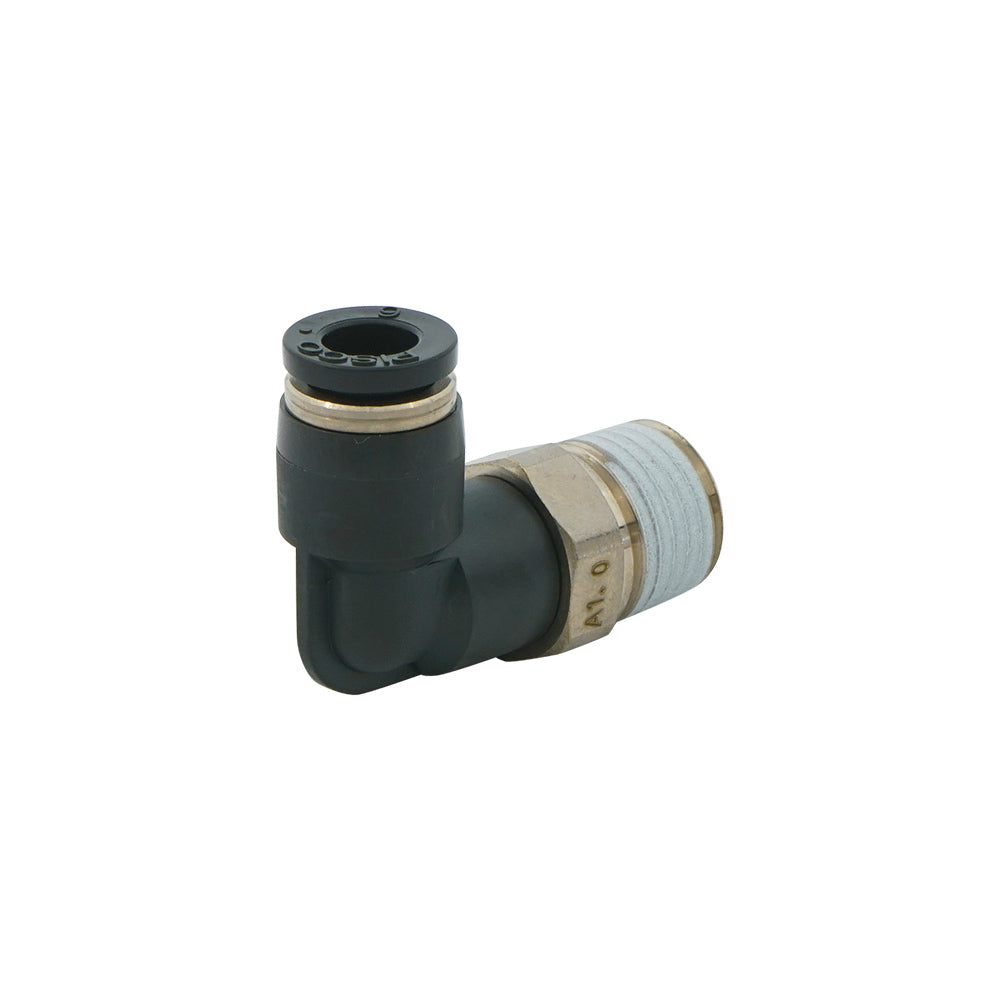

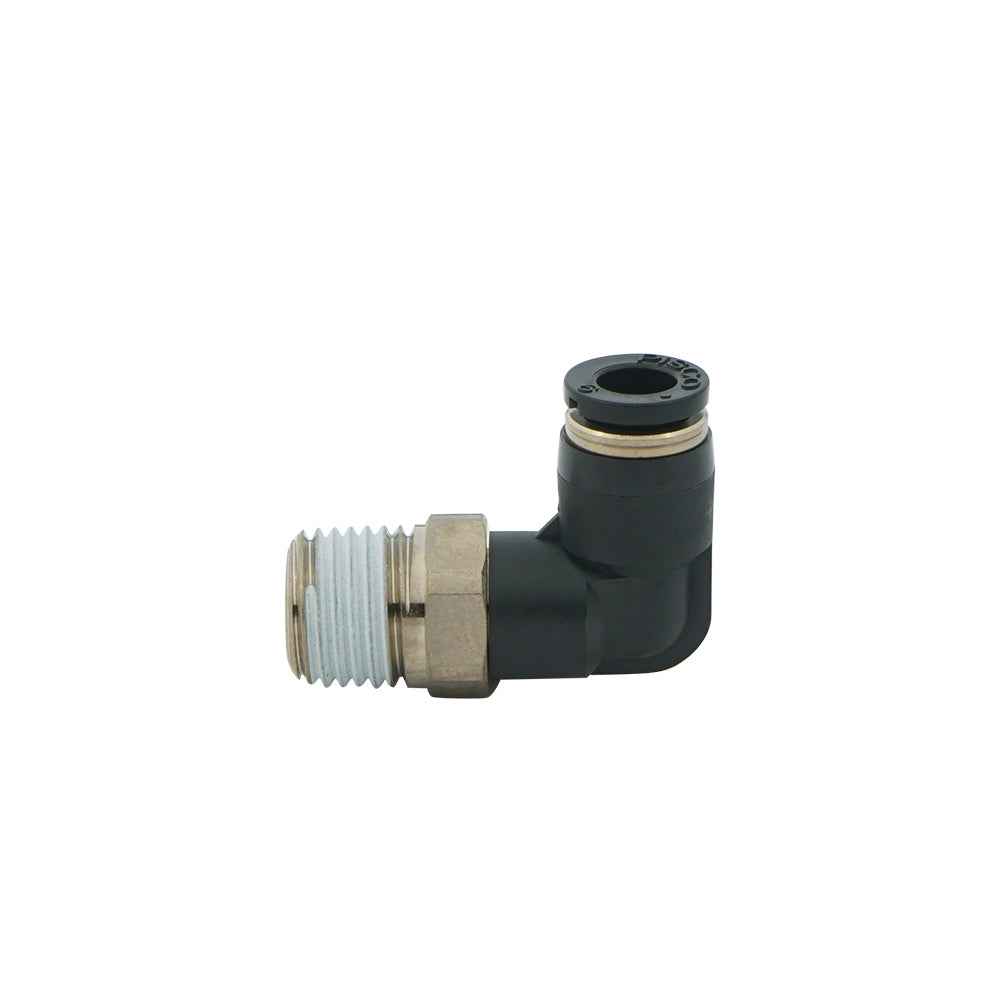

Clapet anti-retour IN 8mm x OUT R1/4" coudé 0.8mm Orifice Meter-In
Il s'agit d'un clapet anti-retour à orifice de 0,8 mm, coudé au mètre, pour le contrôle d'un débit d'air fixe unidirectionnel. La pression de rupture du clapet de retenue est de 0,5 bar. Il est doté d'un raccord enfichable de 8 mm d'un côté et d'un orifice fileté mâle de 1/4 de pouce de l'autre côté. Il est équipé de joints NBR qui permettent de l'utiliser dans une plage de températures allant de 0 à 60 °C (32 à 140 °F).
- Prix normal
- €12.95
- Prix normal
- €10.79
Description
Il s'agit d'un clapet anti-retour à orifice coudé pour le contrôle d'un débit d'air fixe unidirectionnel. Il possède un orifice de 0,8 mm qui obstrue le flux dans une direction et s'ouvre dans la direction opposée pour permettre le libre écoulement. La pression de rupture du clapet de retenue est de 0,5 bar. La configuration "meter-out" implique que le débit est affecté (contrôlé) en passant de l'orifice fileté mâle à l'orifice du raccord à emboîter. C'est l'inverse pour la configuration "meter-in".
Il est doté d'un raccord enfichable de 8 mm d'un côté et d'un orifice fileté mâle de 1/4 de pouce de l'autre côté. Le raccord à emboîter permet une connexion facile avec la tubulure. Introduisez le tube et le raccord le fixera à l'aide de griffes en acier inoxydable. Le débit est mesuré à partir de l'orifice du raccord à emboîter jusqu'à l'orifice fileté mâle.
La pression de fonctionnement varie de 1 à 9 bars (14,5 à 130,5 psi). Il est équipé de joints NBR qui permettent de l'utiliser dans une plage de température allant de 0 à 60°C (32 à 140 °F) (pas de gel).
Pour :
- Petit lieu d'installation
- Coût inférieur à celui d'un régulateur de débit
- Équipé de raccords à emboîter faciles à connecter
Cons :
- Taille de l'orifice non réglable
- Ne convient pas aux applications sous vide
Série JKL
La série JKL comprend des clapets anti-retour à orifice coudé conçus pour le contrôle d'un débit d'air unidirectionnel. Les dimensions des raccords filetés mâles vont de R1/8 à R1/4 pouces avec 18 tailles d'orifices possibles allant de 0,3 à 2,0 mm. Les dimensions des raccords enfichables vont de 4 à 8 mm. Ces vannes conviennent pour une pression de service maximale de 9 bars. Ces raccords à orifice sont étanches grâce à des joints toriques NBR qui les rendent adaptés à des températures allant de 0 à 60°C.
