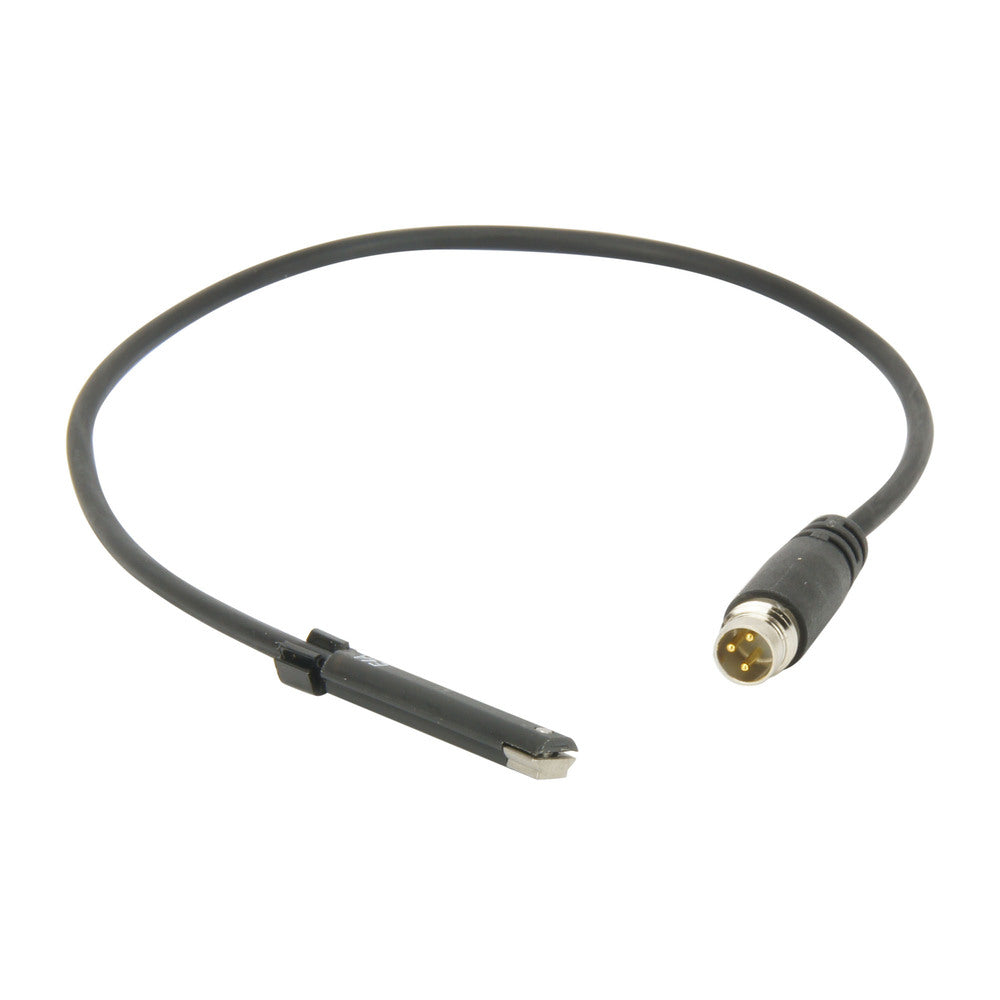

Capteur de position Reed PNP M8 10-30V DC - RCI

Ce capteur pour vérins pneumatiques fournit un retour d'information sur la position aux systèmes de contrôle des machines et équipements automatisés. Ce commutateur Reed, également appelé détecteur de proximité magnétique, peut déterminer de manière fiable la proximité d'un piston de cylindre pneumatique grâce à un aimant interne sur le piston. Lorsque le piston se déplace et que l'aimant interne passe devant le capteur, la sortie s'allume pour signaler au système de commande l'état (la position) du cylindre. Selon l'endroit où le capteur est monté, il peut détecter une extension, une rétraction ou des positions individuelles le long du corps du vérin. Ce capteur nécessite une tension de 10 à 30 V CC. Ce capteur présente une configuration de sortie PNP à 3 fils, avec un connecteur M8 pour le câblage d'alimentation. Une LED est disponible pour le dépannage et l'indication de l'état de fonctionnement. Il est important de noter que la puissance maximale absorbée par ce capteur est de 10 W et qu'elle ne doit jamais être dépassée pour éviter d'endommager le capteur. Pour réduire l'espace de montage, ce capteur a une conception compacte avec une longueur de 30 mm, une hauteur de 4,7 mm et une largeur de 6,3 mm. Pour des raisons de commodité, ce capteur sera monté à l'intérieur d'une rainure le long du corps du cylindre ISO 15552 ou ISO 21287. Le capteur est ensuite solidement fixé à l'aide de la vis. Ce capteur a un indice de protection IP67, est adapté à une plage de température de -10 à 70 °C et possède un boîtier en plastique. Veuillez lire le manuel avant de connecter le capteur afin d'éviter tout dommage.

Pour :

• Utilise la technologie fiable de l'interrupteur à lames pour détecter la position du cylindre
• Faible encombrement pour un montage facile sur les vérins pneumatiques ISO 15552 ou ISO 21287
• Connecteur M8 pratique pour le câblage d'alimentation
• Plage de température de -10 à 70 °C
• Convient aux environnements difficiles grâce à l'indice de protection IP67

Cons :

• Il n'est pas recommandé pour les applications soumises à des chocs ou à des vibrations extrêmement élevés, mais pour la majorité des applications, il conviendra parfaitement.
• Le nombre de cycles de commutation est limité, mais avec une durée de vie de plus de 10 millions de cycles de commutation, il est plus que suffisant pour la plupart des situations.

Série RCI

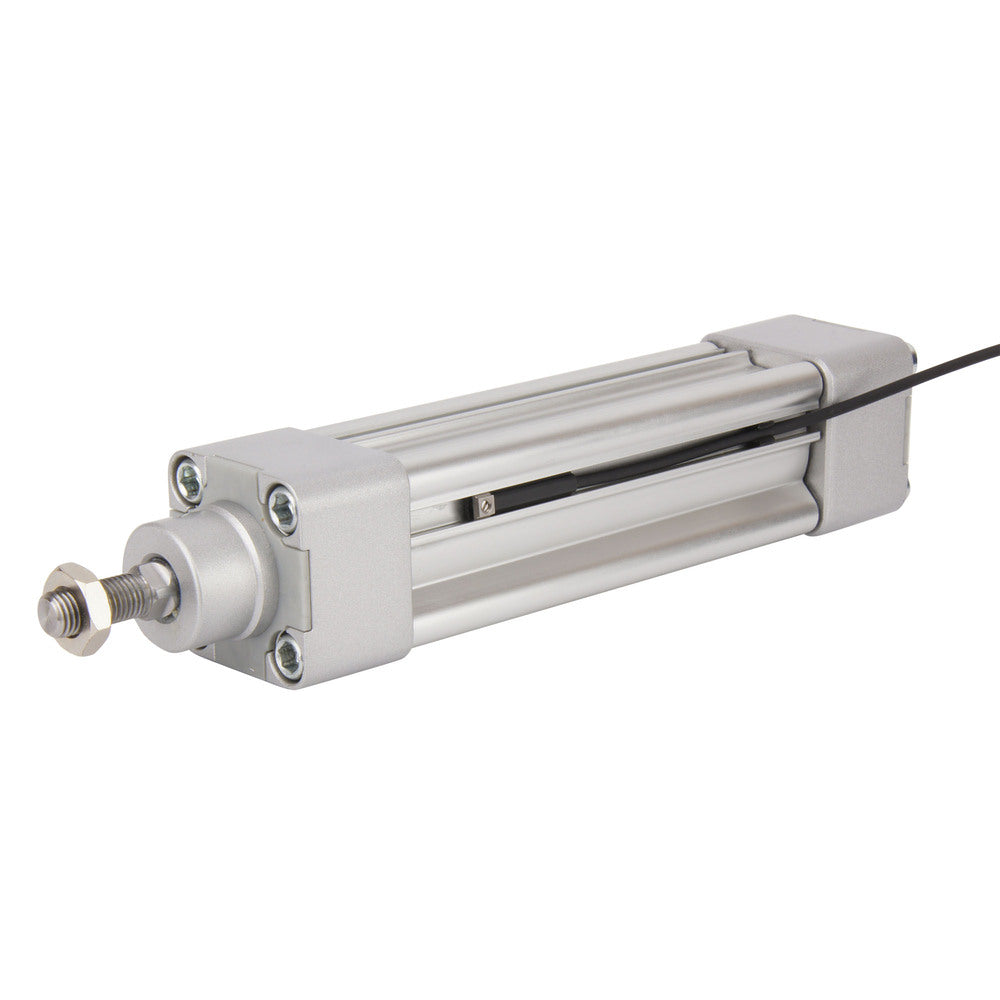

Le capteur pour vérins pneumatiques de la série RCI de Mindman est un interrupteur à lames conçu pour les vérins ISO 15552 ou 21287 afin de fournir un retour de position fiable, rapide et précis aux systèmes de contrôle. La conception compacte, avec une longueur de 30 mm, une hauteur de 4,7 mm et une largeur de 6,3 mm, minimise la surface nécessaire au montage. Il se monte sur le cylindre pneumatique à l'intérieur d'une rainure le long du corps et est solidement fixé en place à l'aide d'une vis de blocage. Ils peuvent être fournis avec un câble de différentes longueurs ou une connexion M8. Le câblage est proposé en configuration 2 fils (5-240V AC/DC) ou 3 fils (10-30V DC) avec un indicateur LED pour le dépannage et l'état de fonctionnement. Il peut être utilisé dans une large gamme d'environnements, avec une plage de température de fonctionnement de -10 à 70 °C, un indice de protection IP67 et un boîtier en plastique.
