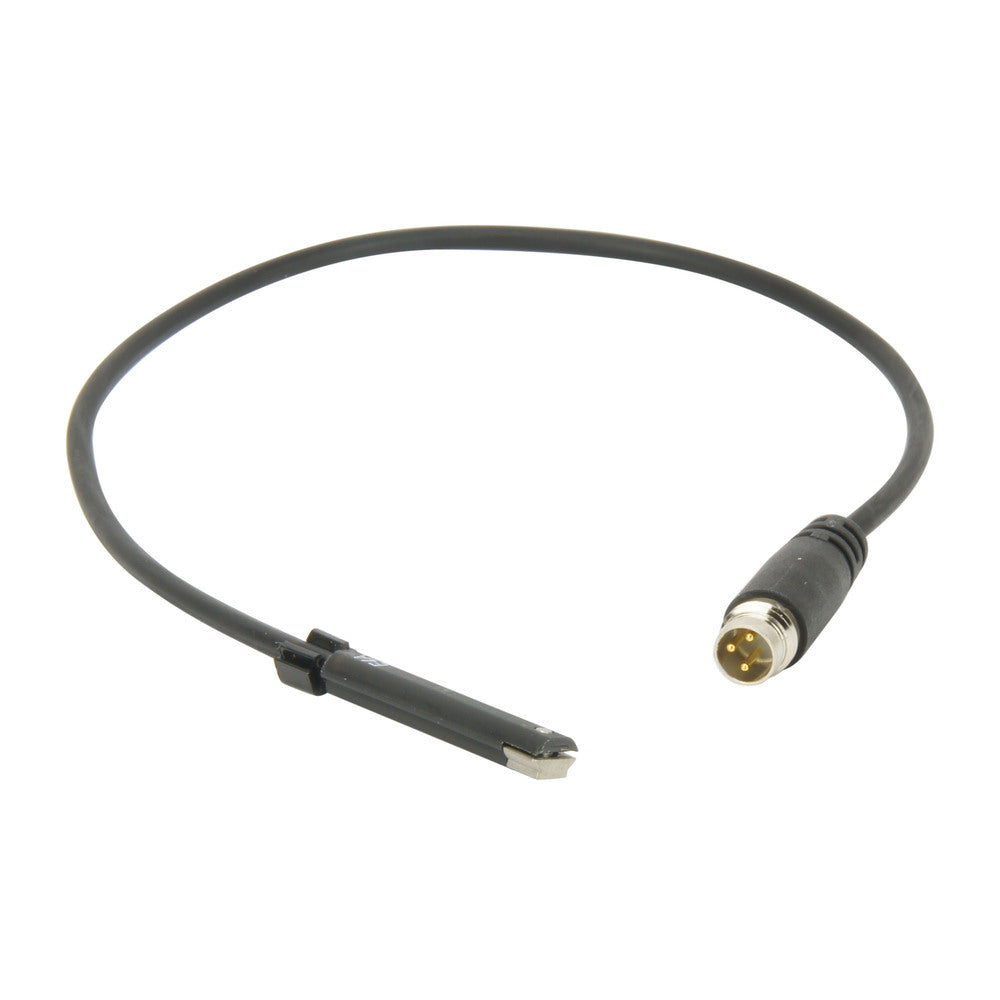

Capteur de position Reed M8 à 2 fils 5-240V AC/DC - RCI

Ce capteur de vérin pneumatique offre un retour de position aux systèmes de contrôle des machines et équipements automatisés. Ce détecteur à lames, également appelé détecteur de proximité magnétique, peut déterminer de manière fiable la proximité du piston d'un cylindre pneumatique grâce à un aimant interne situé sur le piston. Lorsque le piston se déplace et que l'aimant interne passe devant le capteur, la sortie s'allume pour signaler au système de commande l'état (la position) du cylindre. Selon l'endroit où le capteur est monté, il peut détecter l'extension, la rétraction ou des positions individuelles le long du corps du cylindre. Ce capteur nécessite une alimentation de 5 à 240 V CA (50-60 Hz) ou CC. Ce capteur présente une configuration à 2 fils, avec un connecteur M8 pour le câblage d'alimentation. Une LED est disponible pour le dépannage et l'indication de l'état de fonctionnement. Il est important de noter que la puissance maximale absorbée par ce capteur est de 10 W et ne doit jamais être dépassée pour éviter d'endommager le capteur. Pour réduire l'espace de montage, ce capteur a un design compact avec une longueur de 30 mm, une hauteur de 4,7 mm et une largeur de 6,3 mm. Pour des raisons de commodité, ce capteur sera monté dans une rainure le long du corps du cylindre ISO 15552 ou ISO 21287. Le capteur est ensuite solidement fixé en place à l'aide de la vis. Ce capteur est conforme à la norme IP67, convient à une plage de température de -10 à 70 °C et possède un boîtier en plastique. Veuillez lire le manuel avant de connecter le capteur pour éviter tout dommage.

Pour :

• Utilise la technologie fiable des interrupteurs à lames pour détecter la position du cylindre
• Faible encombrement pour un montage facile sur les vérins pneumatiques ISO 15552 ou ISO 21287
• Connecteur M8 pratique pour le câblage électrique
• Plage de température de 10 à 70°C.
• Adapté aux environnements difficiles grâce à l'indice IP67

Cons :

• Il n'est pas recommandé pour les applications à très haut niveau de chocs ou de vibrations, mais pour la majorité des applications, il sera parfaitement adapté
• Il a un nombre limité de cycles de commutation, mais avec une durée de vie de plus de 10 millions de cycles de commutation, il est plus que suffisant pour la plupart des situations

Série RCI

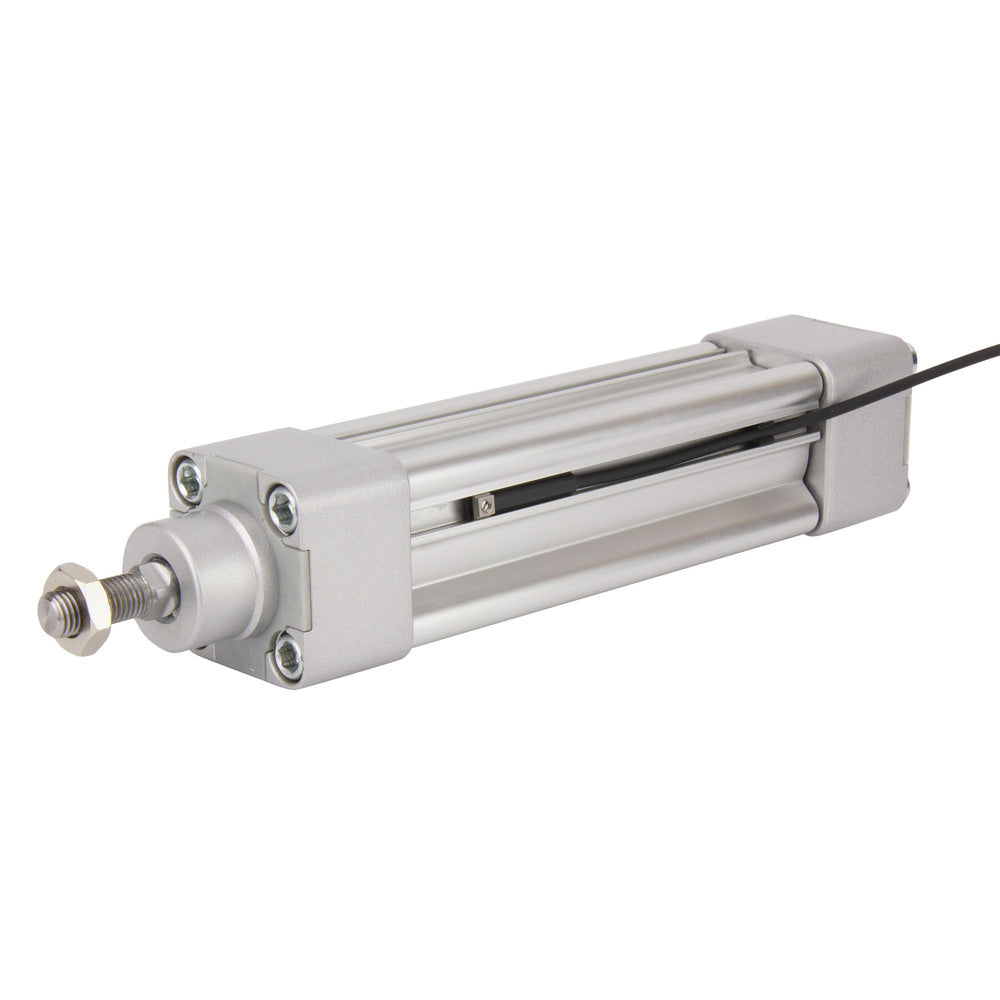

Le capteur de vérin pneumatique Mindman de la série RCI est un interrupteur à lames conçu pour les vérins ISO 15552 ou 21287 afin de fournir un retour de position fiable, rapide et précis aux systèmes de contrôle. Un design compact, avec une longueur de 30 mm, une hauteur de 4,7 mm et une largeur de 6,3 mm, minimise la surface nécessaire au montage. Il se monte sur le cylindre pneumatique à l'intérieur d'une rainure le long du corps et se fixe solidement en place à l'aide d'une vis de blocage. Ils peuvent être fournis avec un câble de différentes longueurs ou avec une connexion M8. Le câblage est proposé dans des configurations à 2 fils (5-240V AC/DC) ou à 3 fils (10-30V DC) avec un indicateur LED pour le dépannage et l'état de fonctionnement. Il peut être utilisé dans une large gamme d'environnements avec une plage de température de fonctionnement de -10 à 70 °C, un indice IP67 et un boîtier en plastique.
