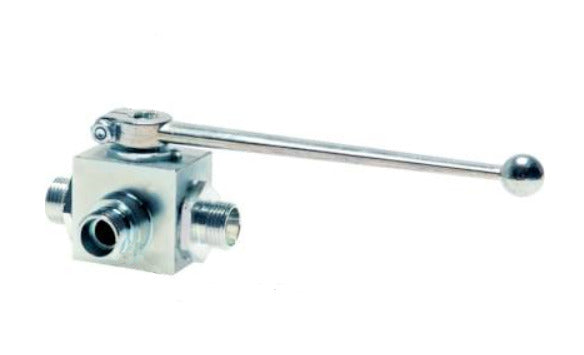

Bague de coupe pour orifice en T 10 S Robinet à boisseau sphérique hydraulique à 3 voies en acier
Hydac 10S vanne à bille en acier hydraulique à 3 voies à bague coupante pour une pression maximale de 500 bar ou 7252 psi. Conception en acier zingué, avec bille en acier chromé dur et joints en POM/NBR. Convient pour les huiles hydrauliques et de chauffage dans une plage de température de -10 à 80 °C (14 à 176 °F). L'alésage de la valve est de 6 mm, orifice en T. Actionné par la poignée.
- Prix normal
- €129,56
- Prix normal
- €107,97
Description
Ce robinet à boisseau sphérique hydraulique à 3 voies en acier de Hydac, doté d'orifices à bague coupante 10 S, peut supporter des pressions de service allant jusqu'à 500 bars ou 7252 psi. Les matériaux de haute qualité et les normes de conception assurent un fonctionnement fiable et une durée de vie élevée. La valve a un orifice en T d'un diamètre interne de 6 mm. La vanne convient aux huiles hydrauliques et de chauffage dont l'entrée de pression se trouve sur le trou central.
Le corps de la vanne est en acier zingué, la bille est en acier chromé et les joints sont en POM/NBR. La vanne est adaptée à des températures allant de -10 à 80 °C (-14 à 176 °F).
Utilisez la poignée pour faire fonctionner la valve. En le faisant tourner de 90 degrés, la valve s'ouvre ou se ferme. Cette vanne ne convient pas à une commande électrique ou pneumatique. À cette fin, il est recommandé d'utiliser des vannes avec une bride ISO-Top (ISO 5211).
Pour :
- Pression de fonctionnement élevée jusqu'à 500 bar ou 7252 psi
- Passage libre du flux grâce à la conception de l'alésage intégral
- 10 S raccords à bague coupante selon ISO 8434-1 et DIN 2353
Cons :
- Convient uniquement pour l'actionnement manuel
Série BL3E-MHY
Les vannes à billes hydrauliques en acier de la série BL3E-MHY d'Hydac se caractérisent par une pression de service élevée allant jusqu'à 500 bars ou 7252. Le boîtier de la vanne est en acier zingué et la bille est en acier chromé. Ces vannes fonctionnent dans une plage de température de -10 à 80 °C (14 à 176 °F) avec des matériaux d'étanchéité POM/NBR. Ils sont actionnés manuellement en tournant la poignée de 90 degrés. Deux types de poignées sont disponibles - droites ou coudées. Le matériau de la poignée est du zinc moulé sous pression. Au-dessus du DN 16, les poignées droites sont en aluminium et les poignées coudées sont en acier zingué. Les orifices sont disponibles avec des filetages femelles (BSPP = British Standard Pipe Parallel) ou avec des raccords à bague coupante conformes à la norme ISO 8434-1. Les tailles des orifices filetés BSPP vont de G 1/8 pouce à G 2 pouce. Les dimensions des orifices de la bague coupante vont de 6 à 28 pour la classe de charge L (légère) et de 8 à 30 pour la classe de charge S (lourde). Toutes les vannes sont à passage intégral. Ils offrent des débits maximaux avec des pertes par frottement limitées et un entretien facile.
