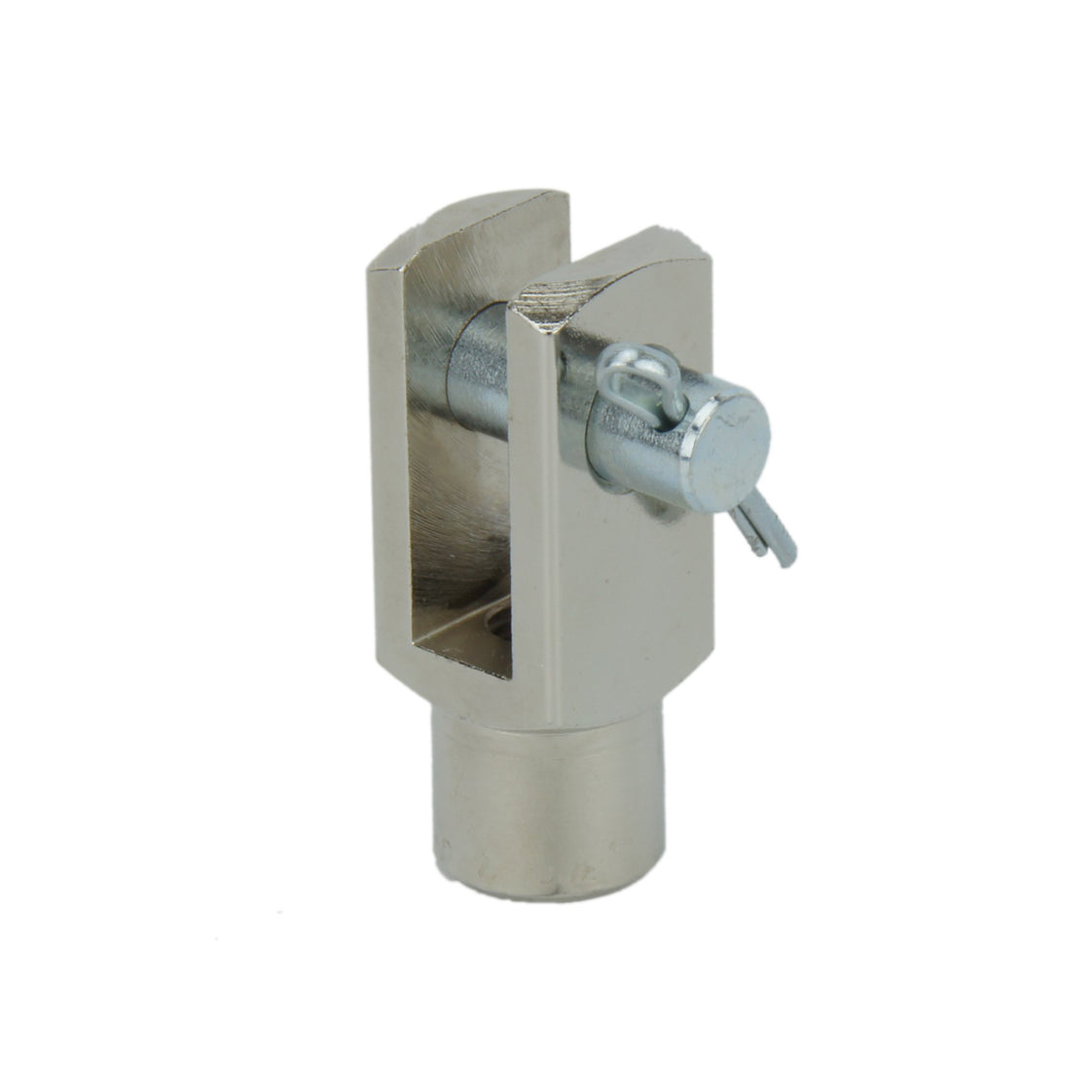

Axe de chape M20x1.5 Acier ISO-8140 CIL-100mm MCQV/MCQI2
Cette chape en acier avec filetage femelle M20x1,5 est utilisée pour le montage de vérins pneumatiques. Se monte à l'extrémité de la tige du piston avec le filetage mâle correspondant. Conception conforme à la norme ISO 8140. I.a. compatible avec les cylindres suivants : 100 mm (ISO 15552). Y compris la goupille de 20 mm et la goupille fendue. Il y a deux trous alignés dans la fourche. Généralement relié à un œil sphérique entre les fourches par une goupille. Il est destiné à des trajectoires linéaires ou en arc de cercle et peut être utilisé pour des applications de poussée ou de traction.
- Prix normal
- €31.50
- Prix normal
- €26.25
Description

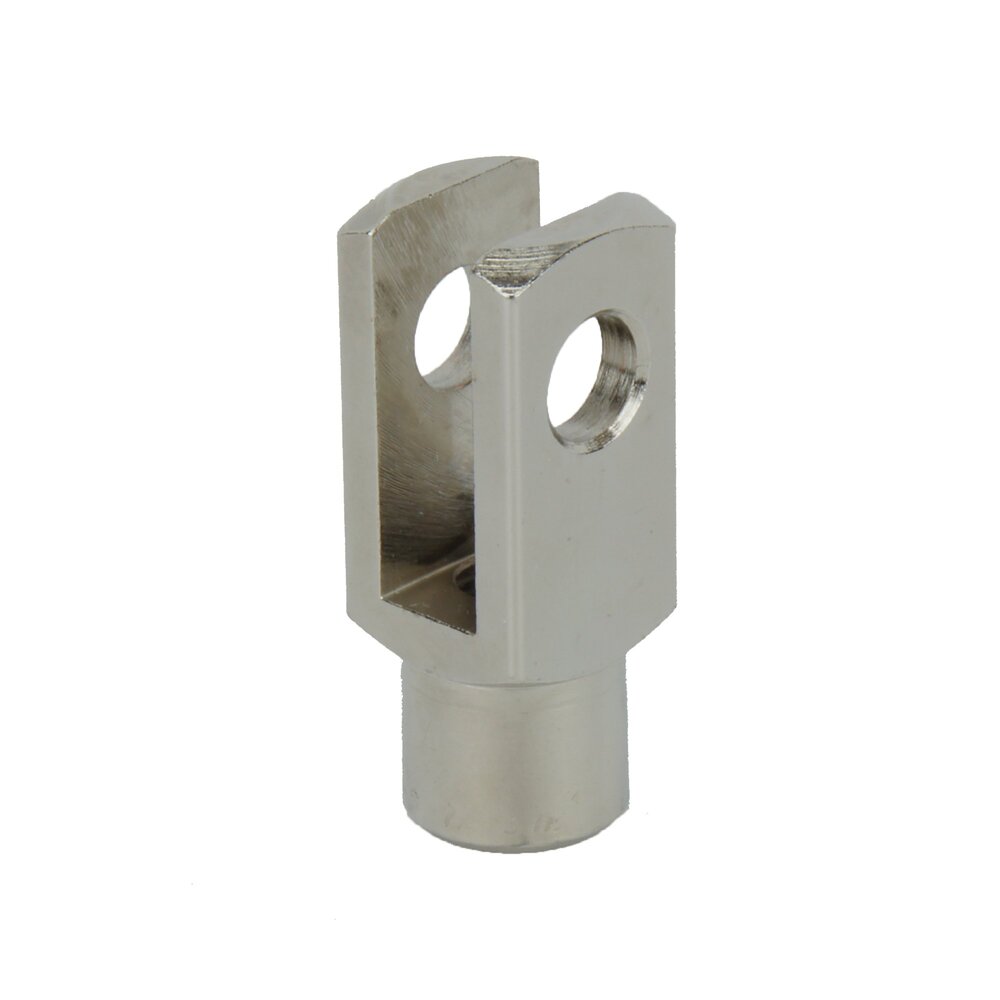

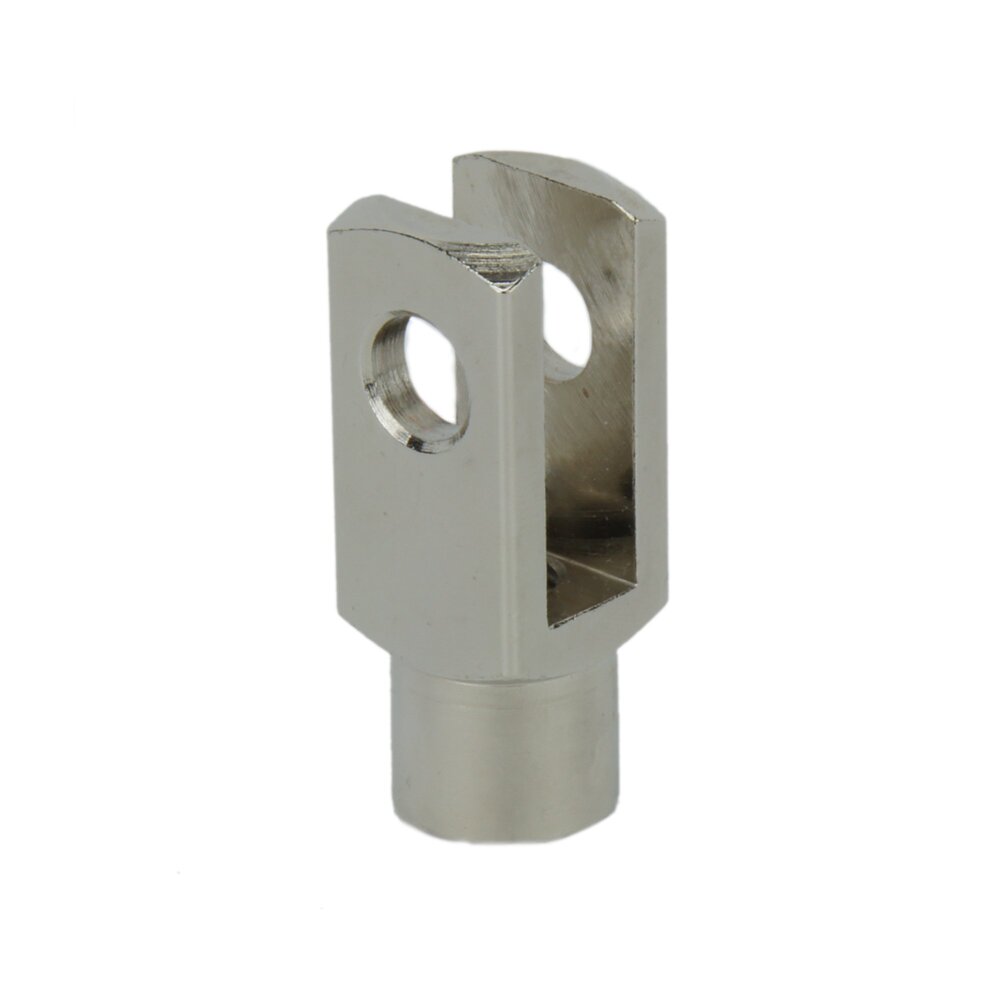

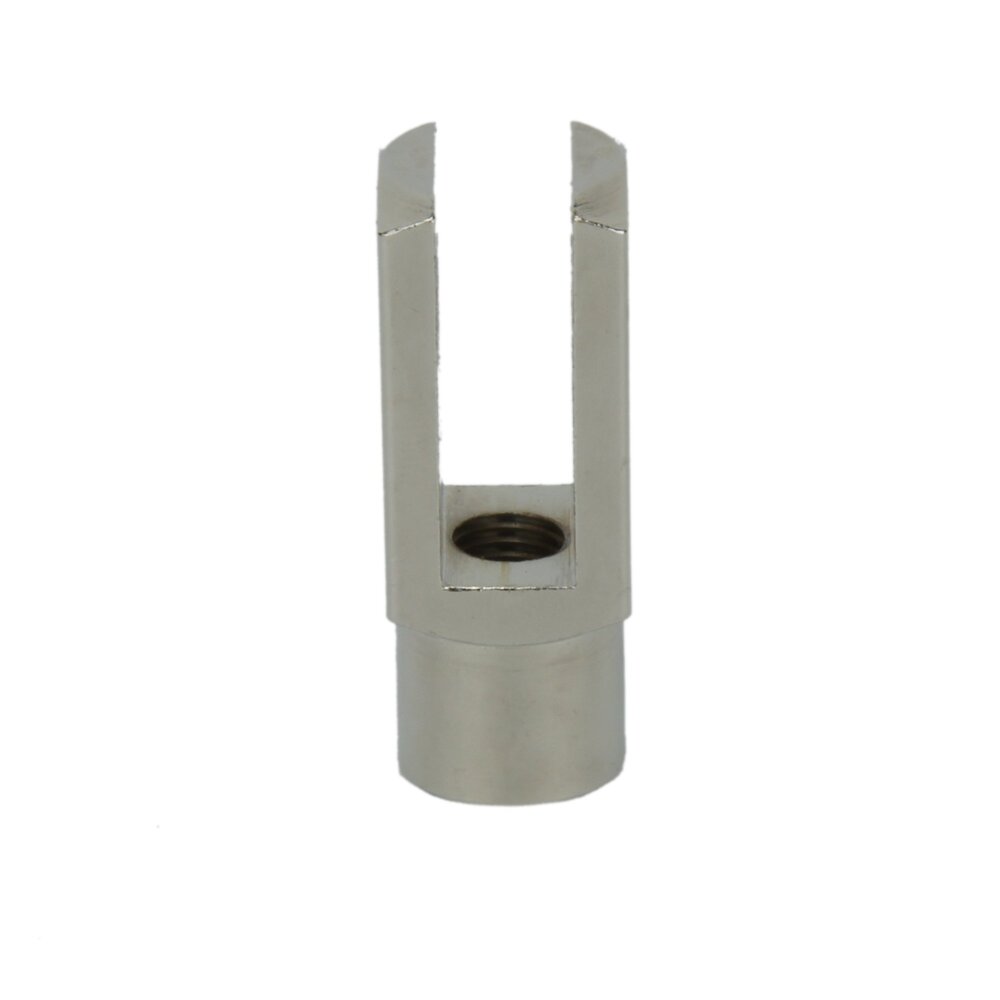

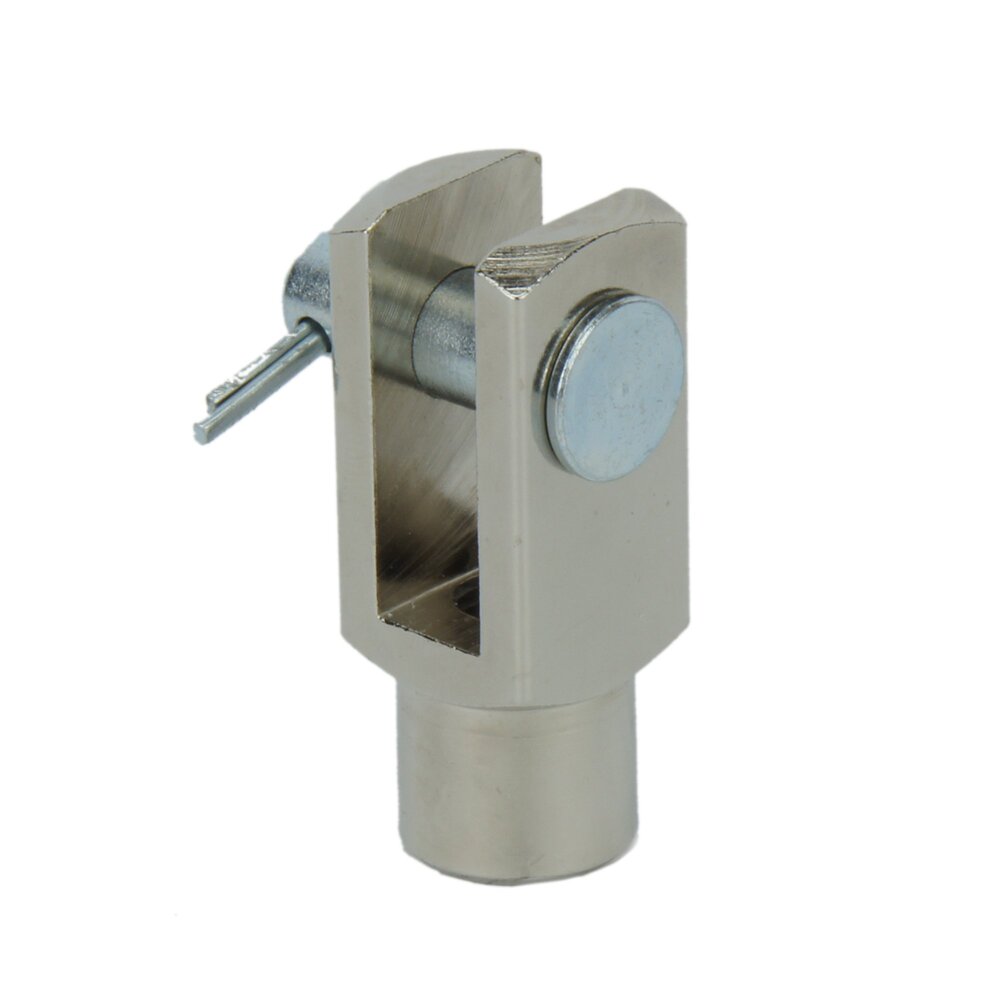

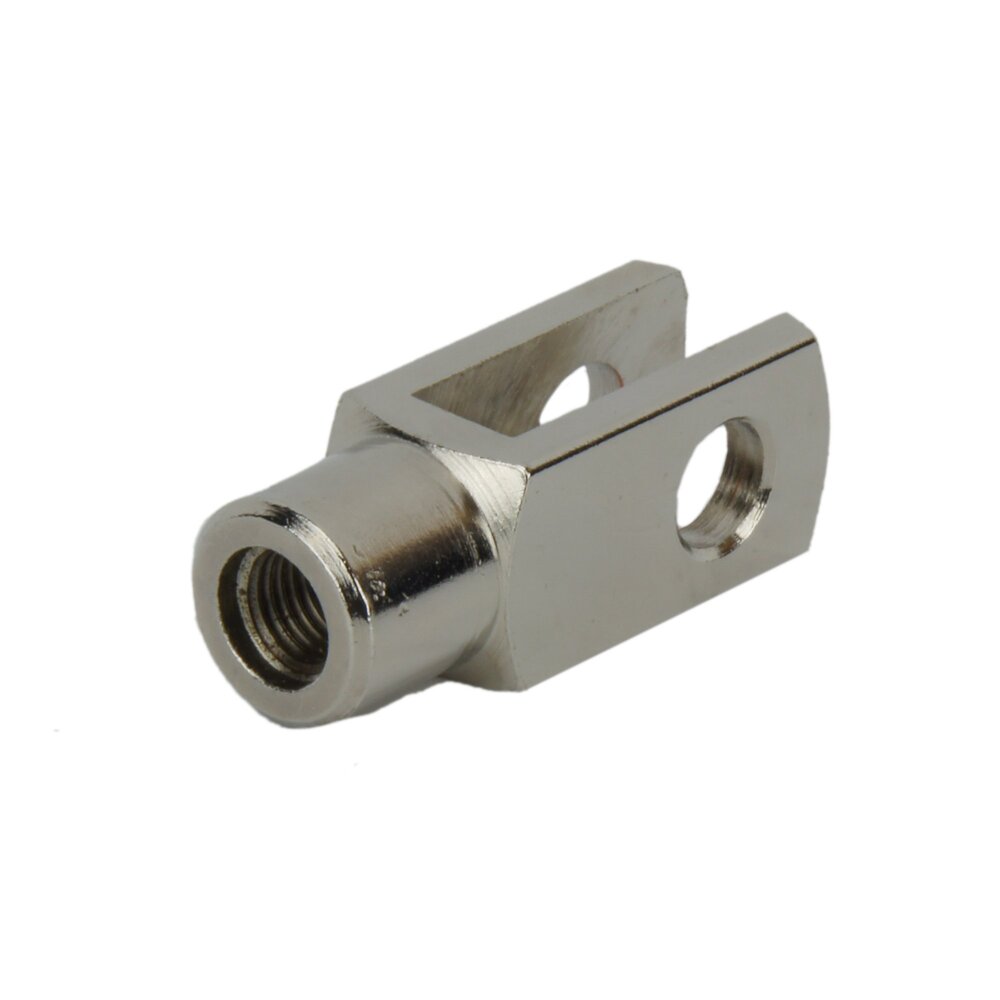

Cette chape en acier avec filetage femelle M20x1,5 est utilisée pour le montage de vérins pneumatiques. Se monte à l'extrémité de la tige du piston avec le filetage mâle correspondant. Conception conforme à la norme ISO 8140. I.a. compatible avec les cylindres suivants : 100 mm (ISO 15552). Y compris la goupille de 20 mm et la goupille fendue. Il y a deux trous alignés dans la fourche. Généralement relié à un œil sphérique entre les fourches par une goupille. Il est destiné à des trajectoires linéaires ou en arc de cercle et peut être utilisé pour des applications de poussée ou de traction.
Pour :
- Les forces sont dirigées par l'axe du vérin pneumatique, de sorte qu'aucune contrainte supplémentaire n'est créée dans le vérin
- Ce modèle est dimensionné selon la norme ISO 8140, ce qui permet une interchangeabilité mondiale entre les fabricants
- Convient à tous les embouts de tige de vérin à filetage mâle avec filetage M20x1,5 et est également compatible avec les vérins suivants : 100 mm (ISO 15552)

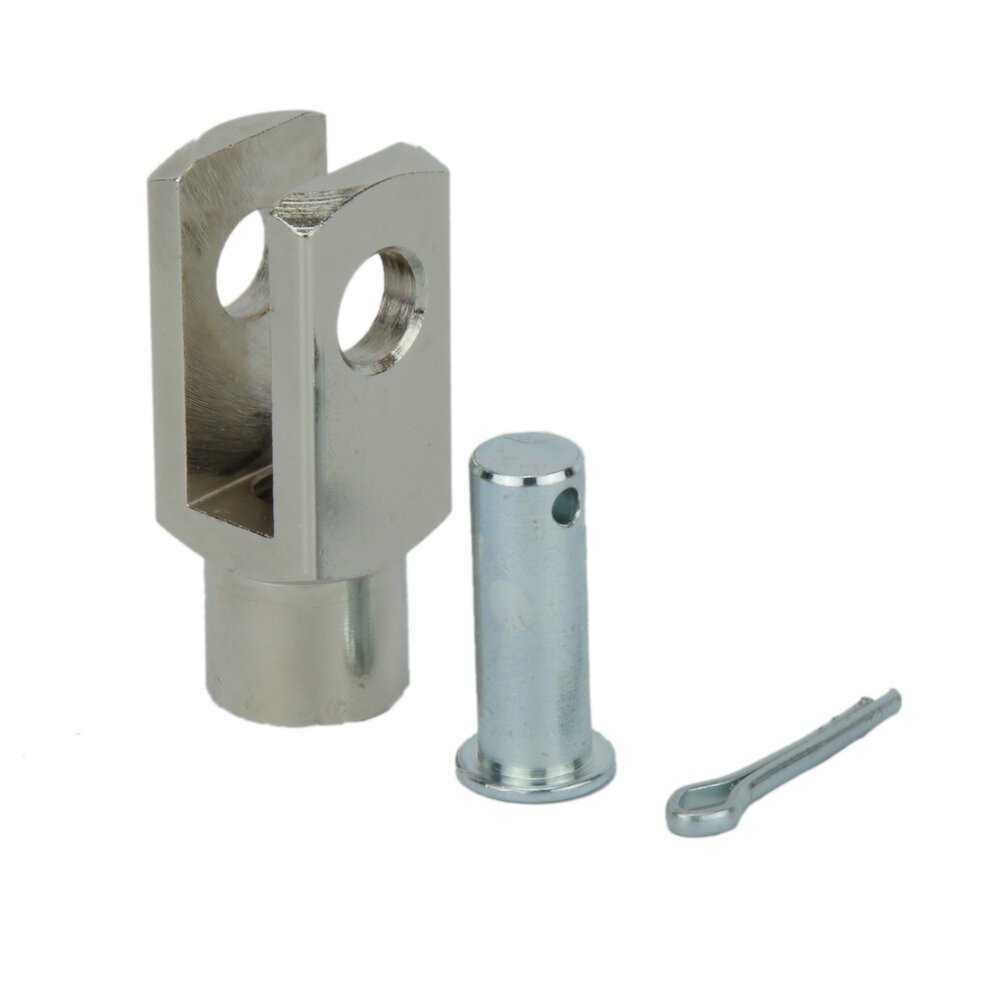

- Livré avec une broche de Ø20 mm
Cons :
- Un embout à chape permet une rotation angulaire dans un sens de rotation. D'autres erreurs d'alignement, telles qu'un désalignement parallèle ou un désalignement angulaire dans d'autres directions, ne sont pas autorisées. Dans ces situations, un raccord à joint flottant peut être envisagé
Chape d'extrémité de tige série
La chape de tige Mindman avec accessoire de montage d'axe, également appelée fourche de tige, est conçue pour les vérins pneumatiques conformes à la norme ISO 15552, 21287 ou 6432. La série comporte des tailles qui correspondent à l'ensemble de la gamme ISO 8140, mais aussi des tailles supplémentaires en dehors de cette gamme. Il possède des filetages femelles allant de M4x0.7 à M36x2.0 pour répondre à notre large gamme de tailles de vérins pneumatiques. Les deux trous de chaque fourche sont alignés et ont un diamètre compris entre 4 et 35 mm. Ils peuvent être facilement reliés à d'autres accessoires ou à la charge à l'aide d'une broche. Ils peuvent être utilisés pour des charges se déplaçant selon une trajectoire linéaire ou en arc de cercle, ainsi que pour des applications de poussée ou de traction.
