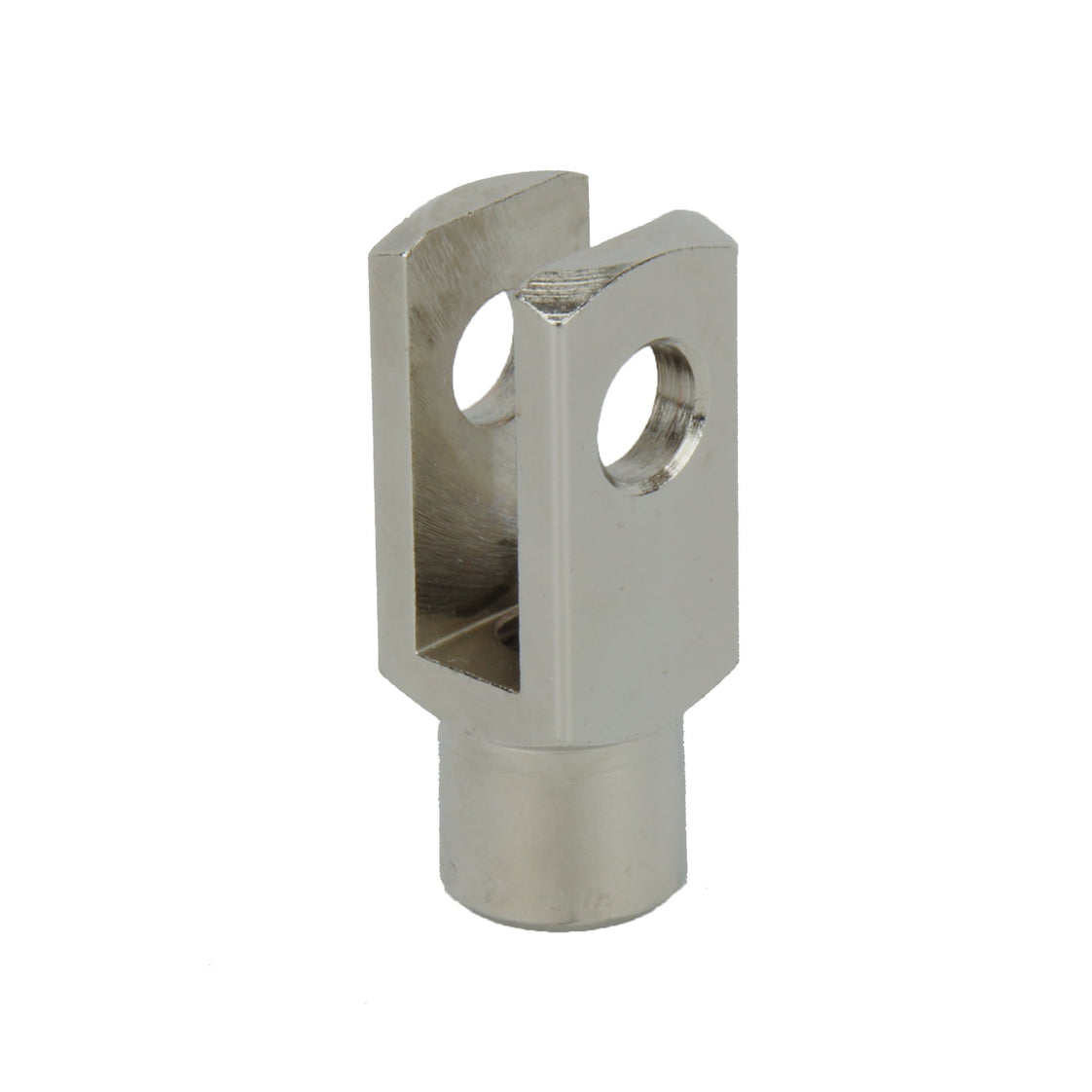

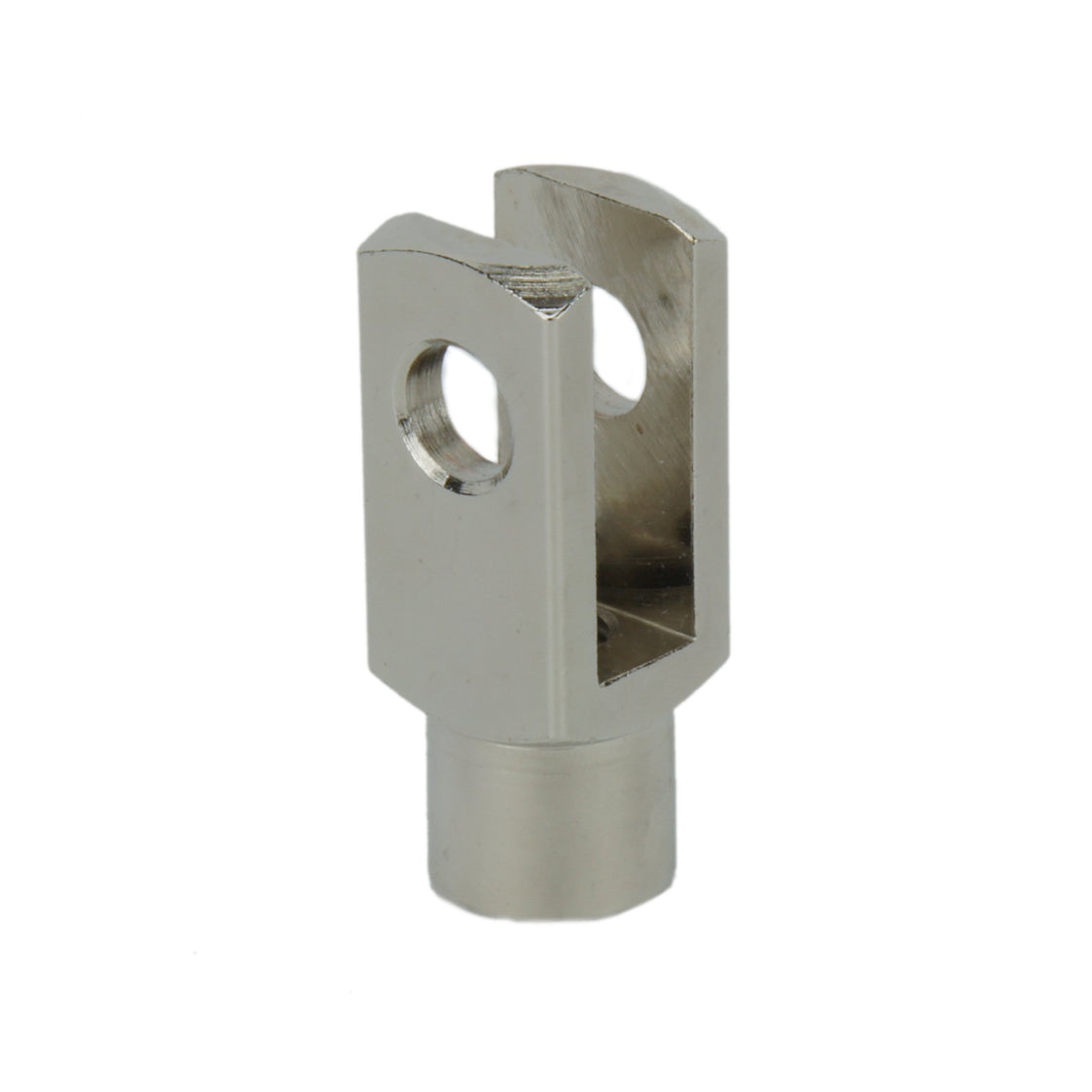

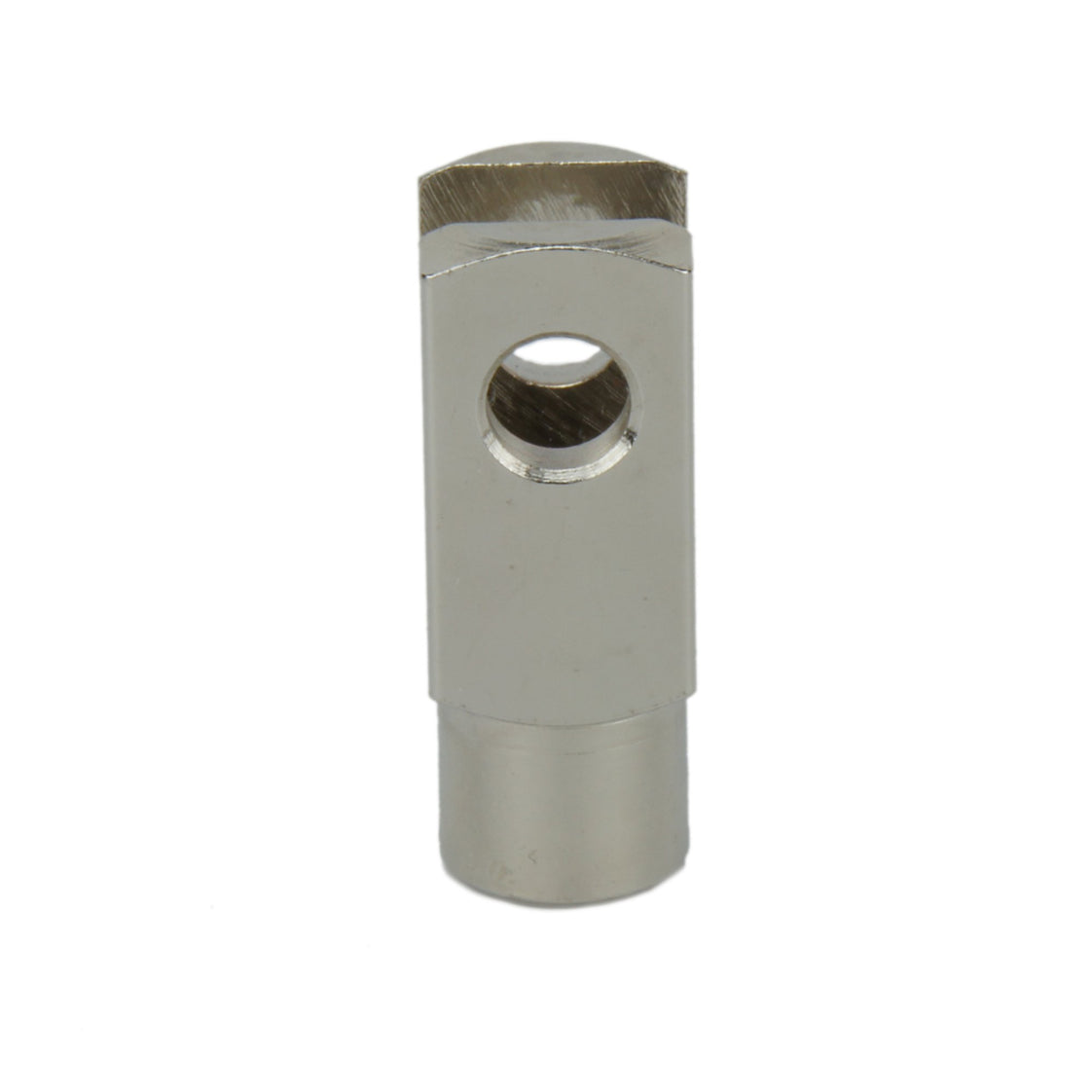

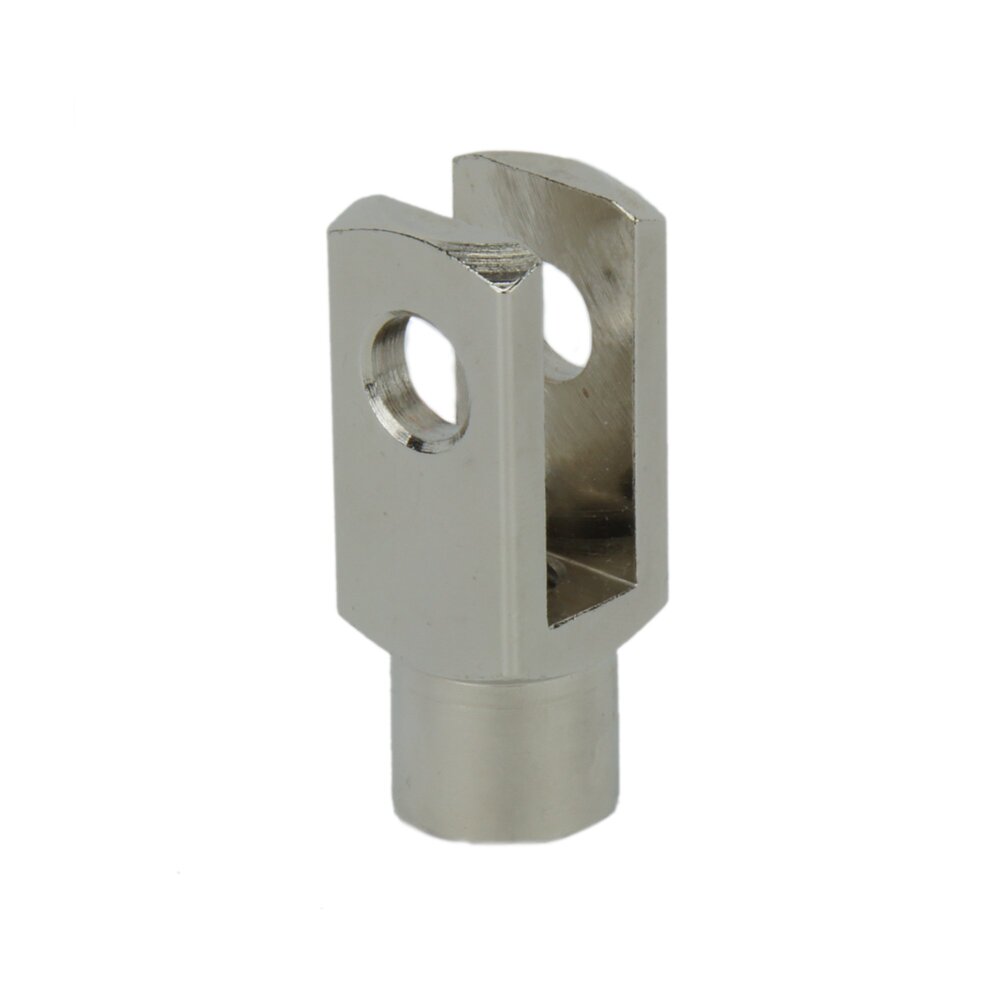

Axe de chape M12x1.25 Acier ISO-8140 CIL-40mm MCQV/MCQI2

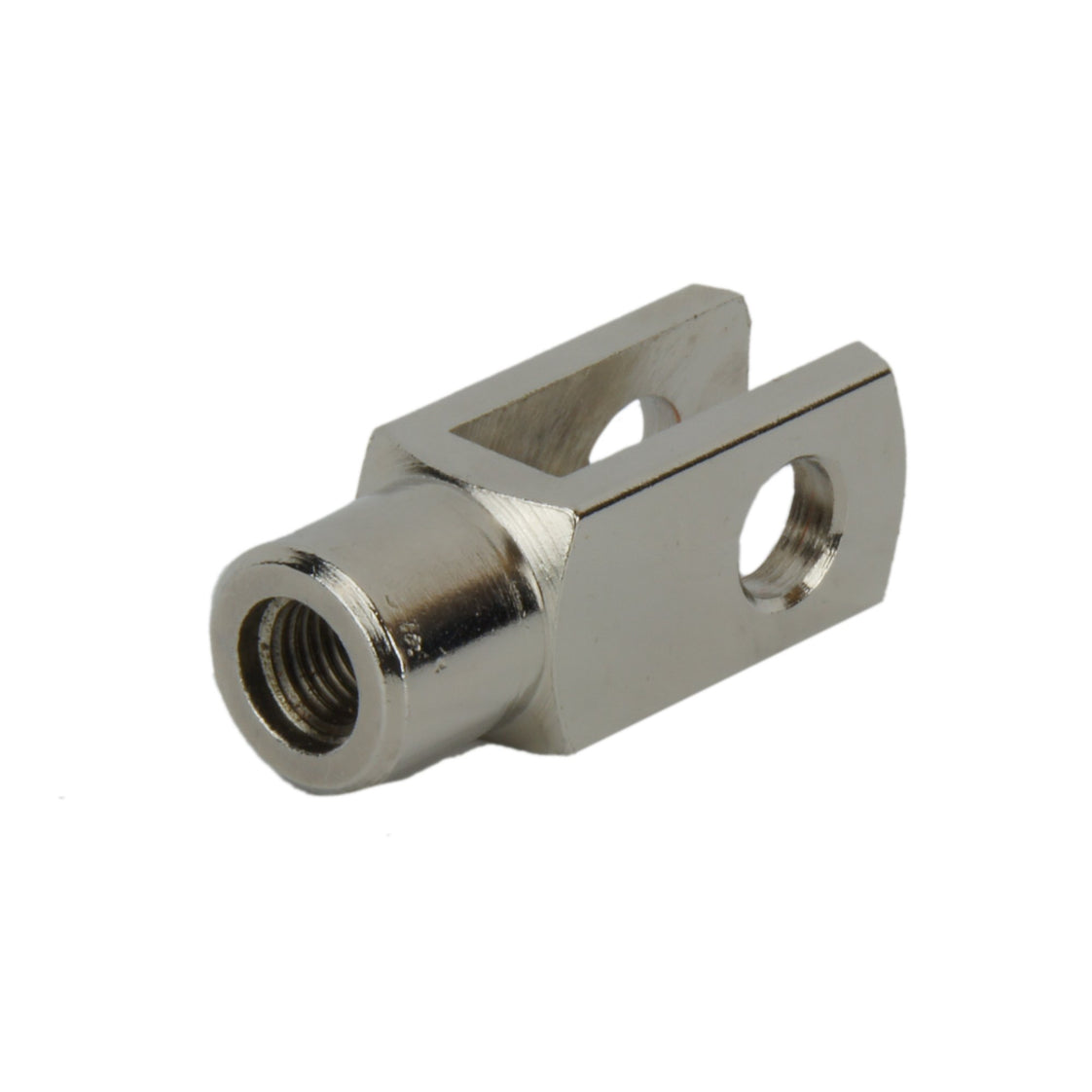

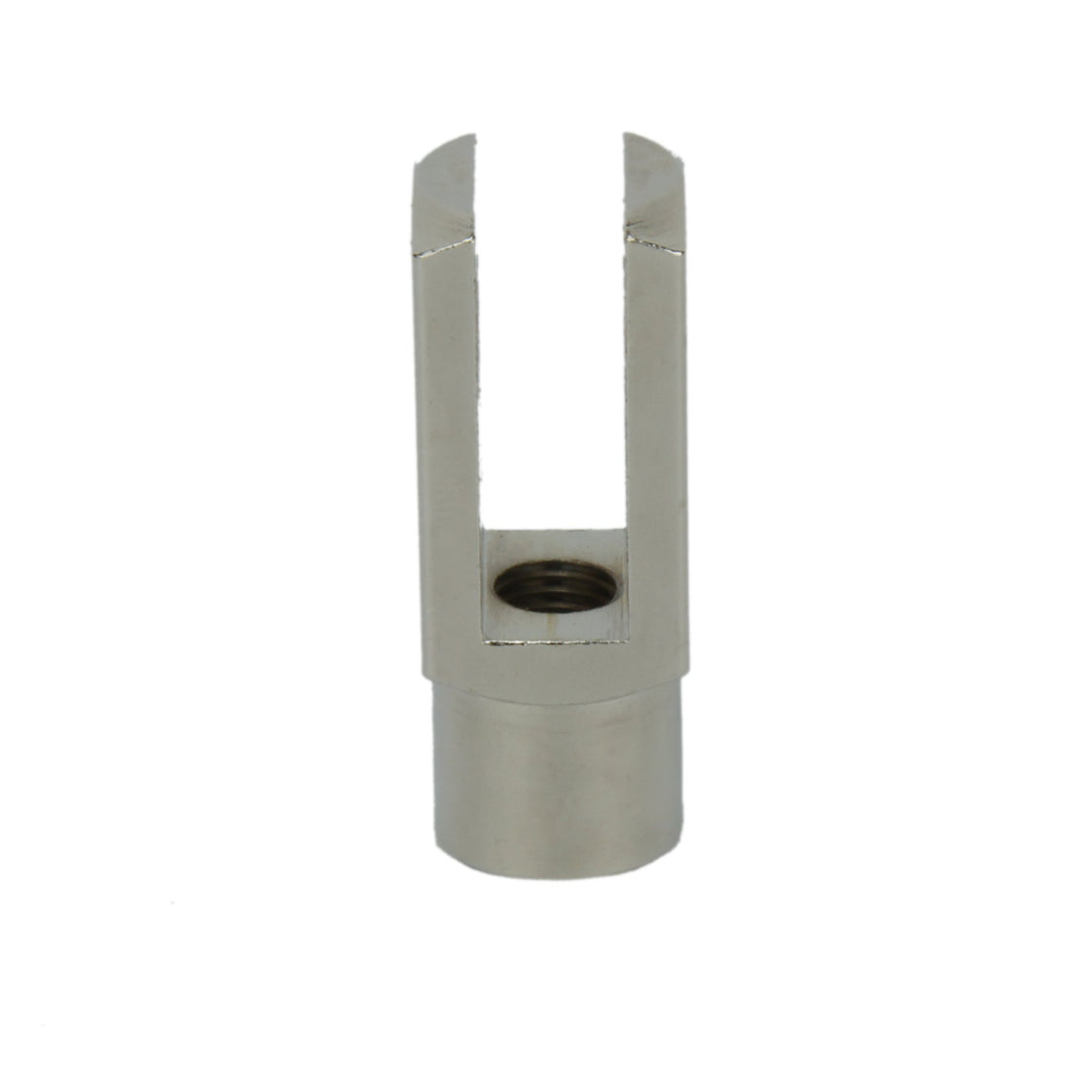

Cette chape en acier avec filetage femelle M12x1,25 est utilisée pour le montage de vérins pneumatiques. Se monte à l'extrémité de la tige du piston avec le filetage mâle correspondant. Conception conforme à la norme ISO 8140. I.a. compatible avec les cylindres suivants : 40 mm (ISO 15552), 50, 63 mm (ISO 21287) Y compris la goupille de 12 mm et la goupille fendue. Il y a deux trous alignés dans la fourche. Généralement relié à un œil sphérique entre les fourches par une goupille. Il est destiné à des trajectoires linéaires ou en arc de cercle et peut être utilisé pour des applications de poussée ou de traction.

Pour :

• Les forces sont dirigées par l'axe du vérin pneumatique, de sorte qu'aucune contrainte supplémentaire n'est créée dans le vérin
• Ce modèle est dimensionné selon la norme ISO 8140, ce qui permet une interchangeabilité mondiale entre les fabricants
• Convient à tous les embouts de tige de vérin à filetage mâle avec filetage M12x1,25 et également compatible avec les vérins suivants : 40 mm (ISO 15552), 50, 63 mm (ISO 21287)

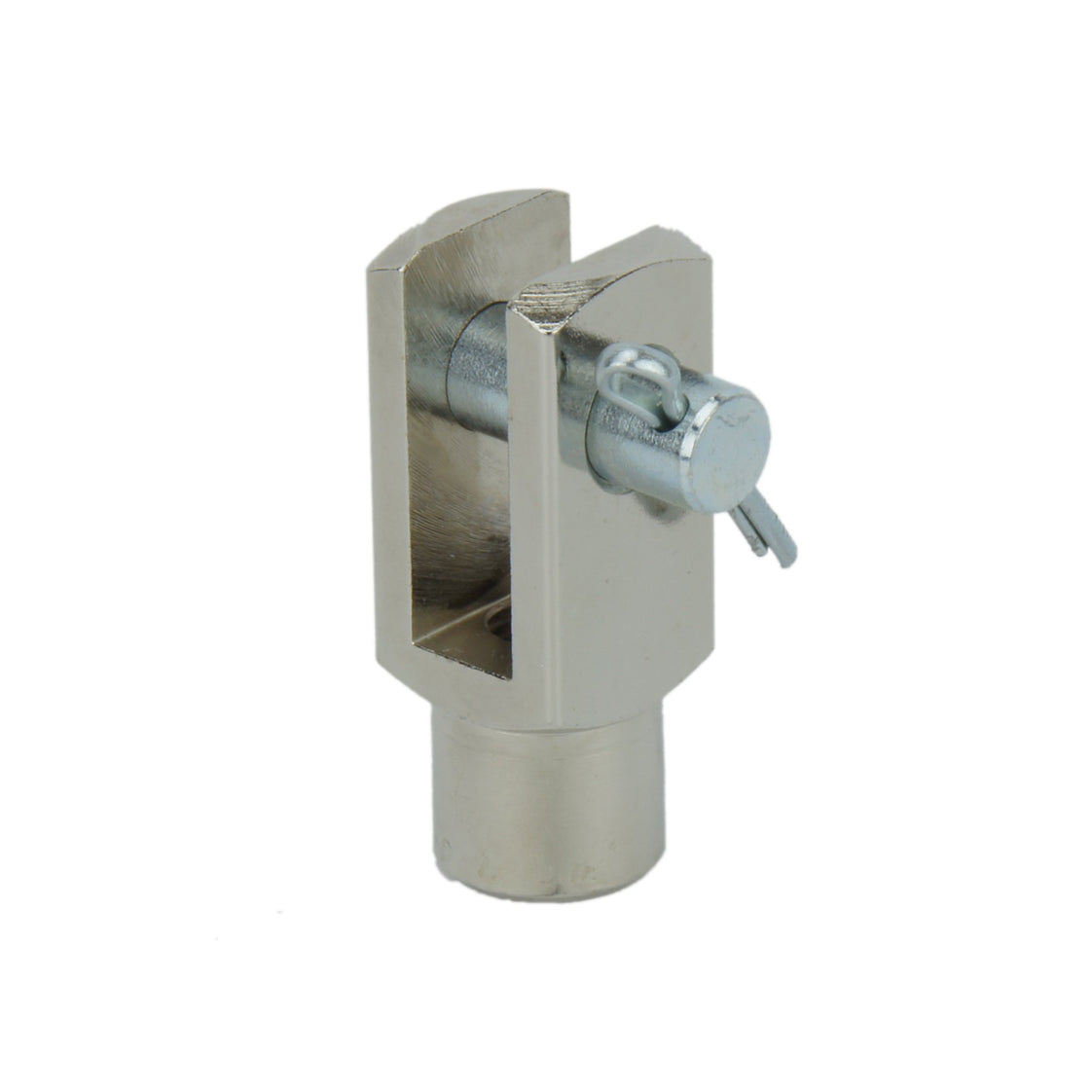

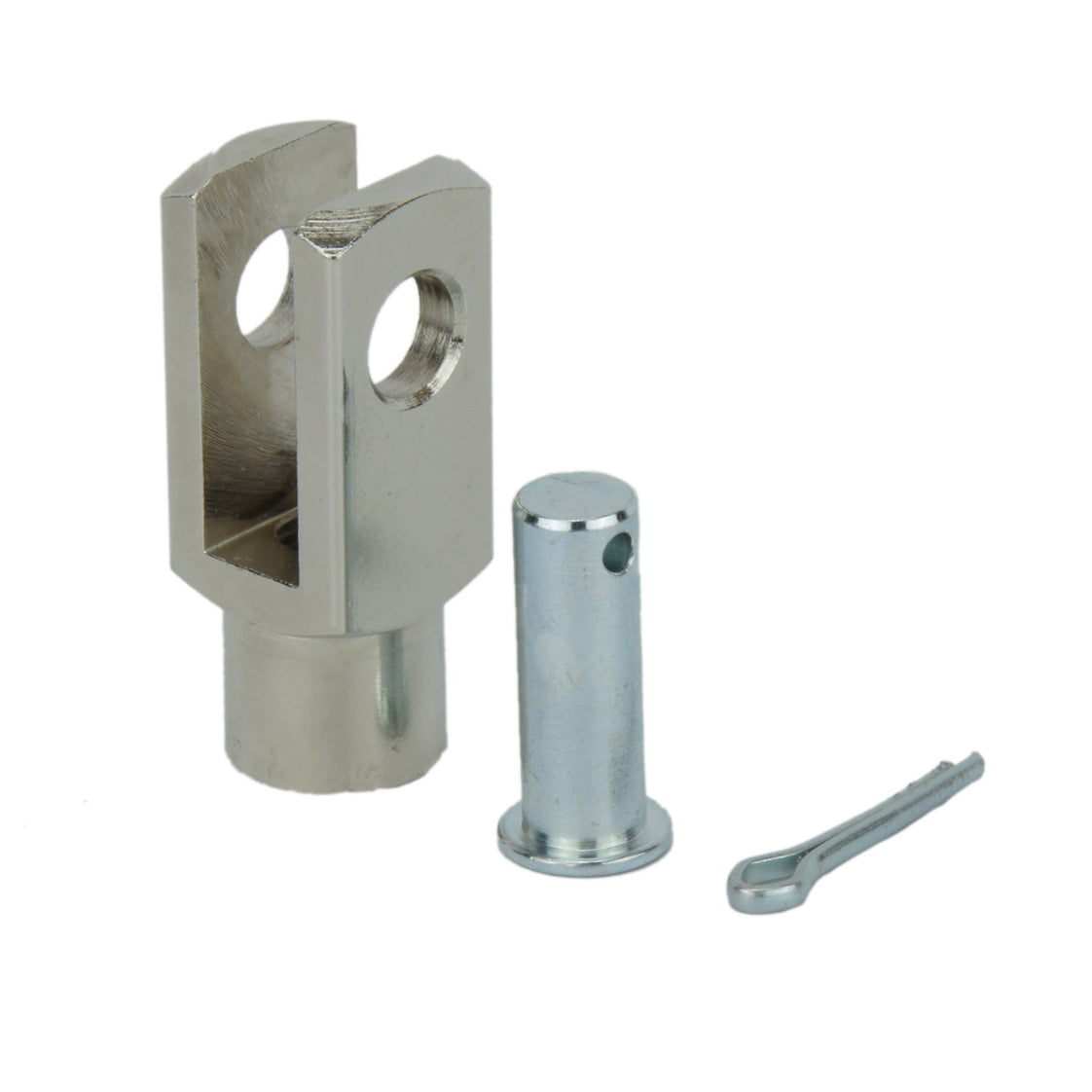

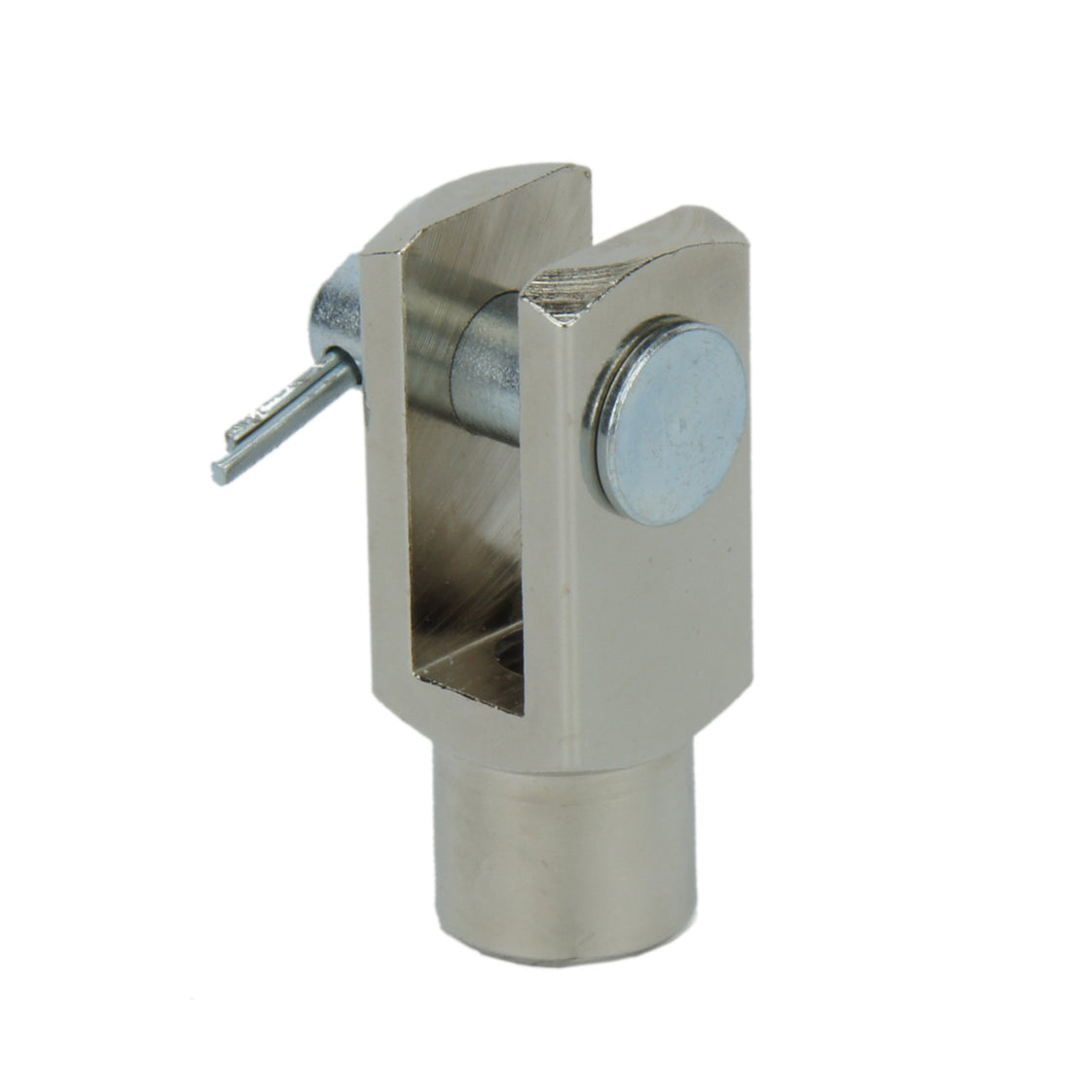

• Livré avec une broche de Ø12 mm

Cons :

• Un embout à chape permet une rotation angulaire dans un sens de rotation. D'autres erreurs d'alignement, telles qu'un désalignement parallèle ou un désalignement angulaire dans d'autres directions, ne sont pas autorisées. Dans ces situations, un raccord à joint flottant peut être envisagé

Chape d'extrémité de tige série

La chape de tige Mindman avec accessoire de montage d'axe, également appelée fourche de tige, est conçue pour les vérins pneumatiques conformes à la norme ISO 15552, 21287 ou 6432. La série comporte des tailles qui correspondent à l'ensemble de la gamme ISO 8140, mais aussi des tailles supplémentaires en dehors de cette gamme. Il possède des filetages femelles allant de M4x0.7 à M36x2.0 pour répondre à notre large gamme de tailles de vérins pneumatiques. Les deux trous de chaque fourche sont alignés et ont un diamètre compris entre 4 et 35 mm. Ils peuvent être facilement reliés à d'autres accessoires ou à la charge à l'aide d'une broche. Ils peuvent être utilisés pour des charges se déplaçant selon une trajectoire linéaire ou en arc de cercle, ainsi que pour des applications de poussée ou de traction.
