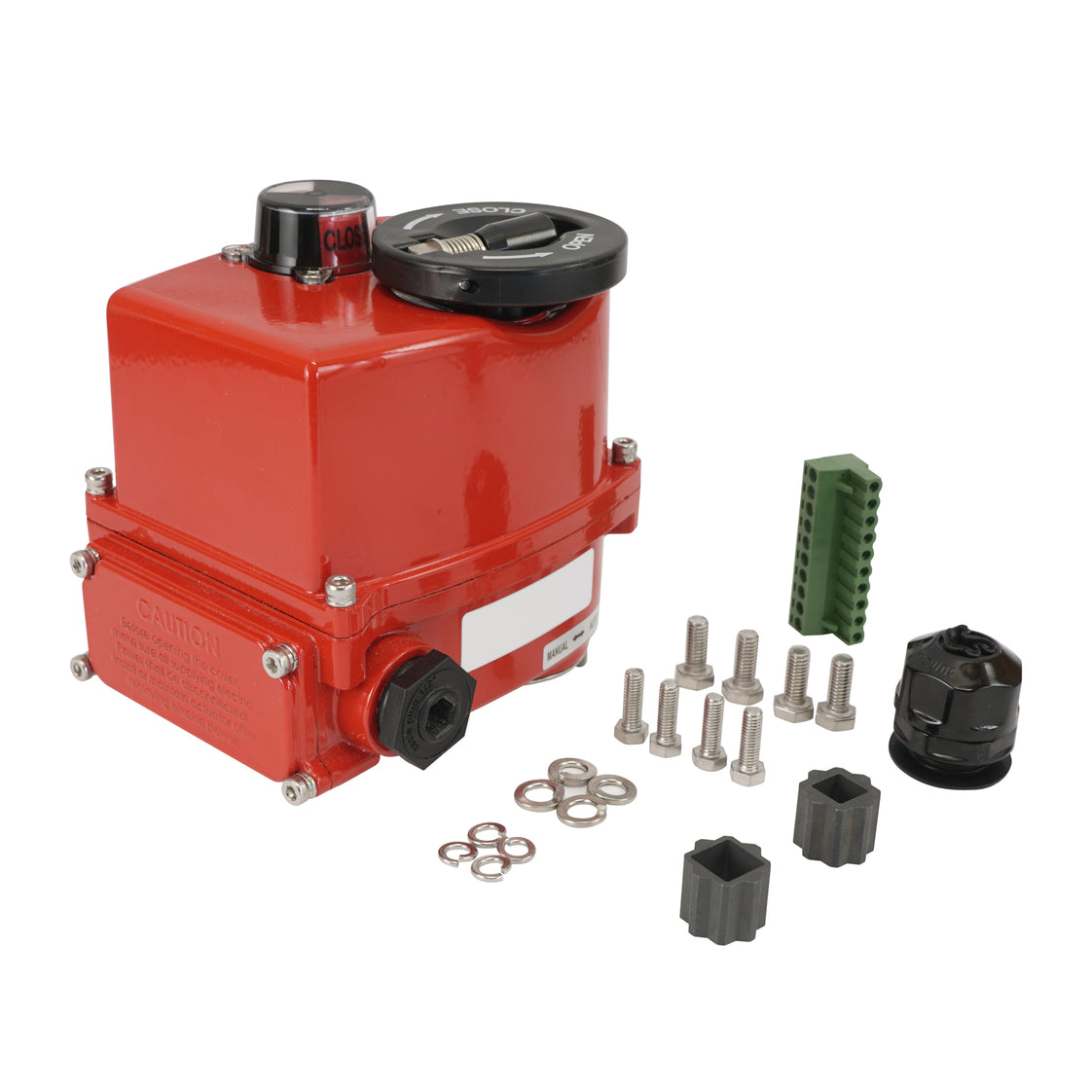

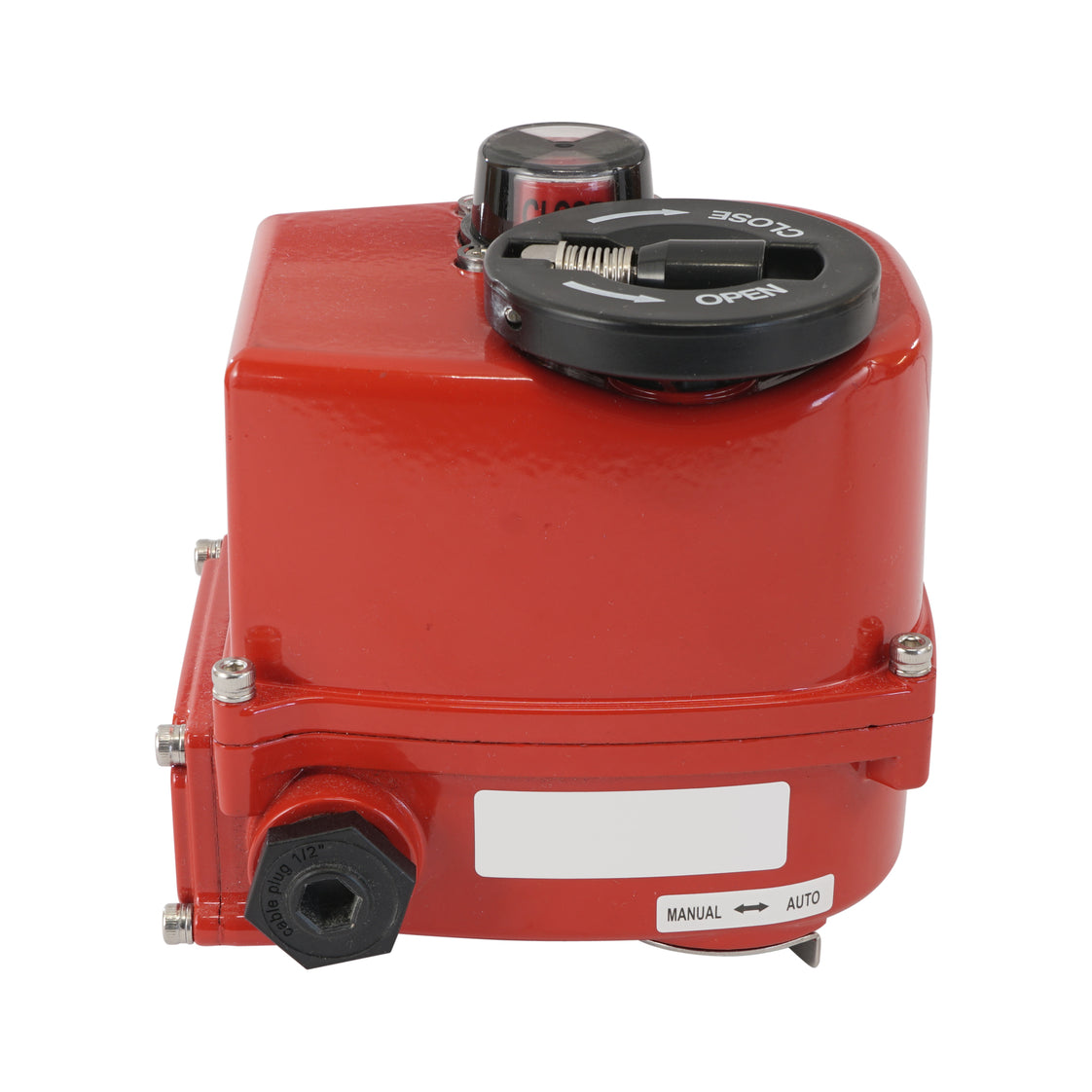

Actionneur AG5 24 V AC/DC couple 50 Nm avec commande manuelle

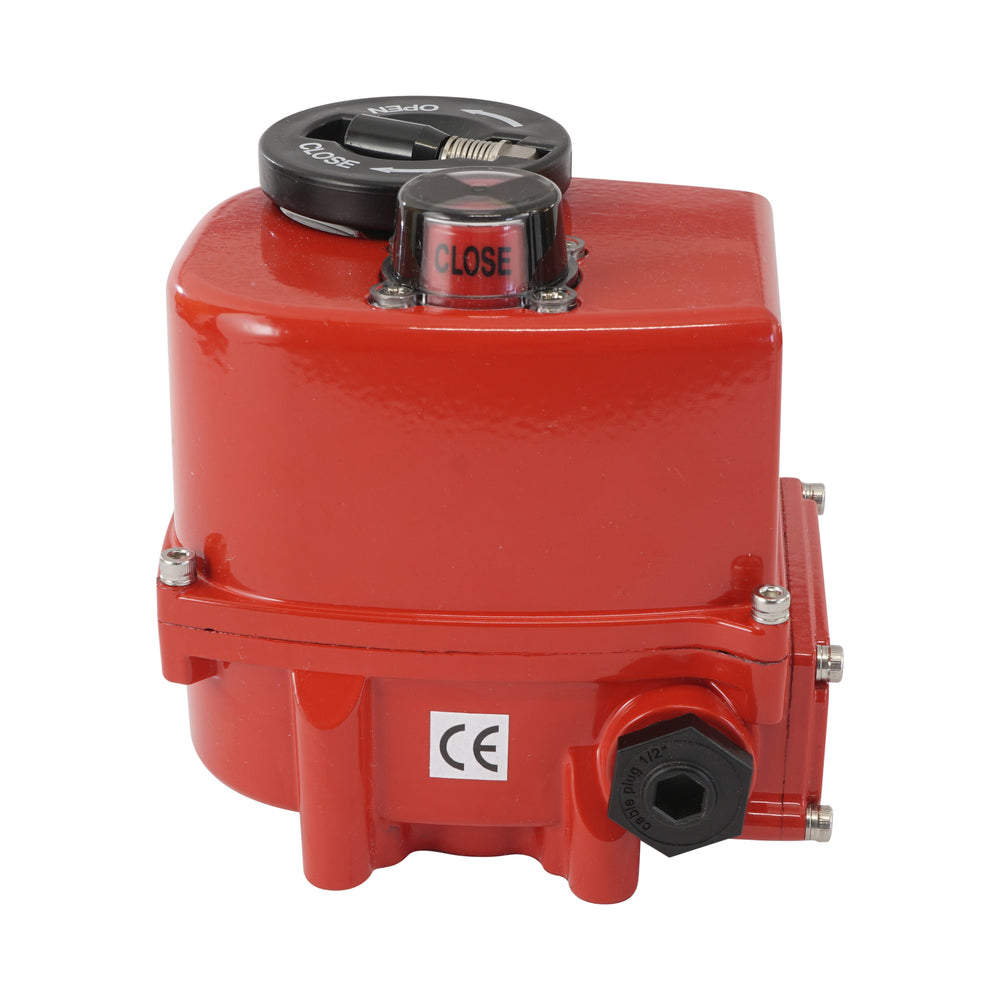

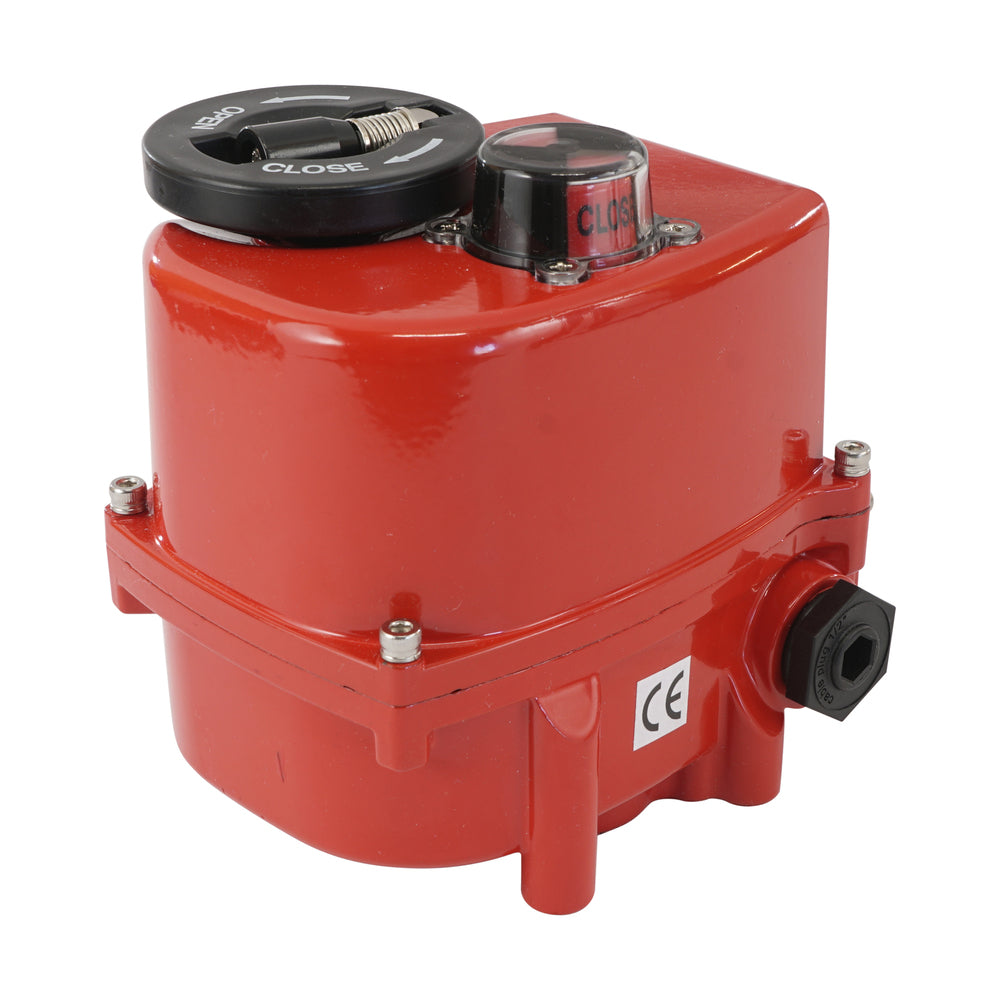

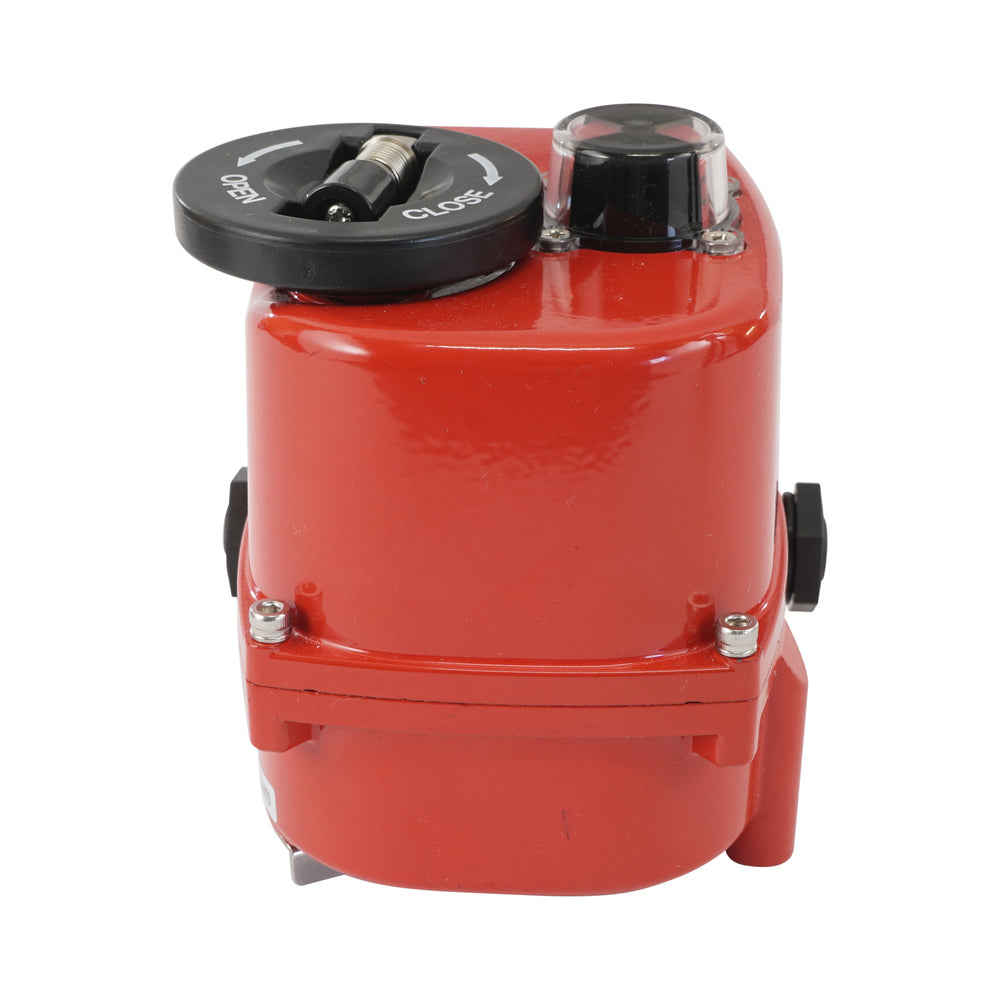

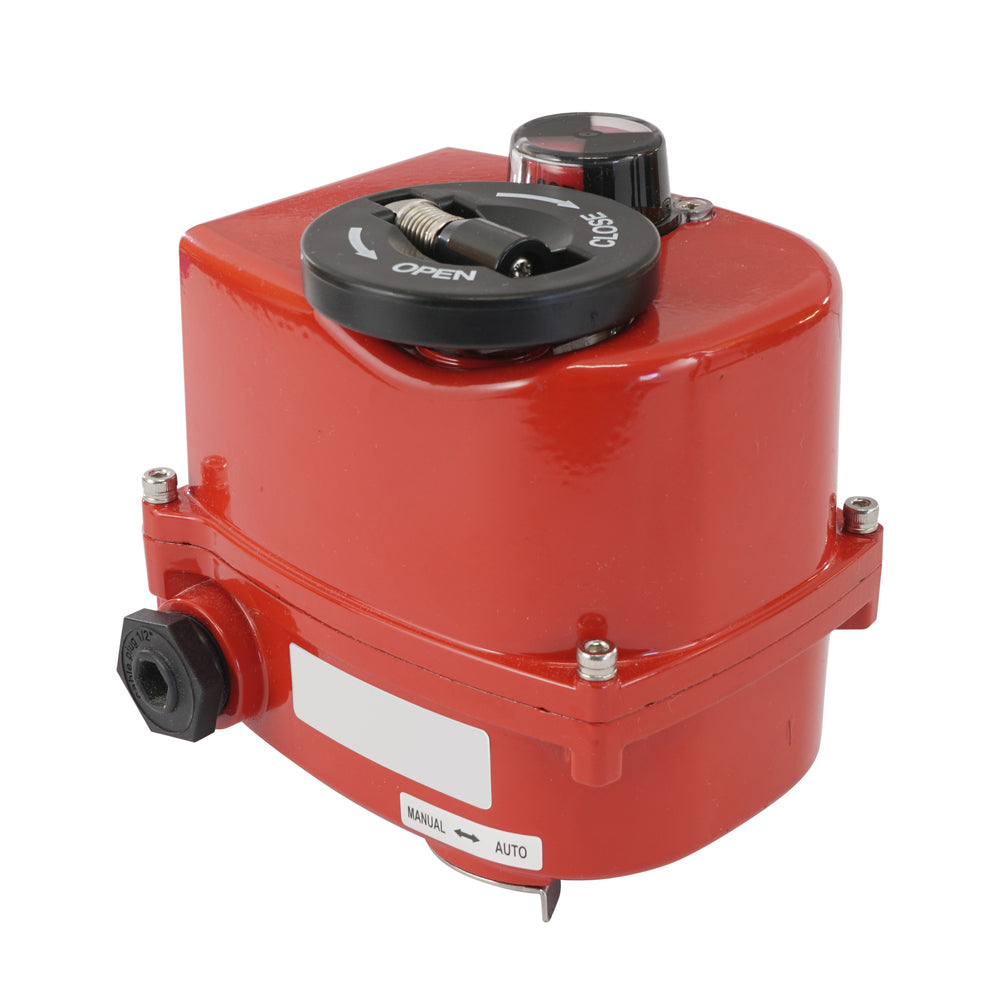

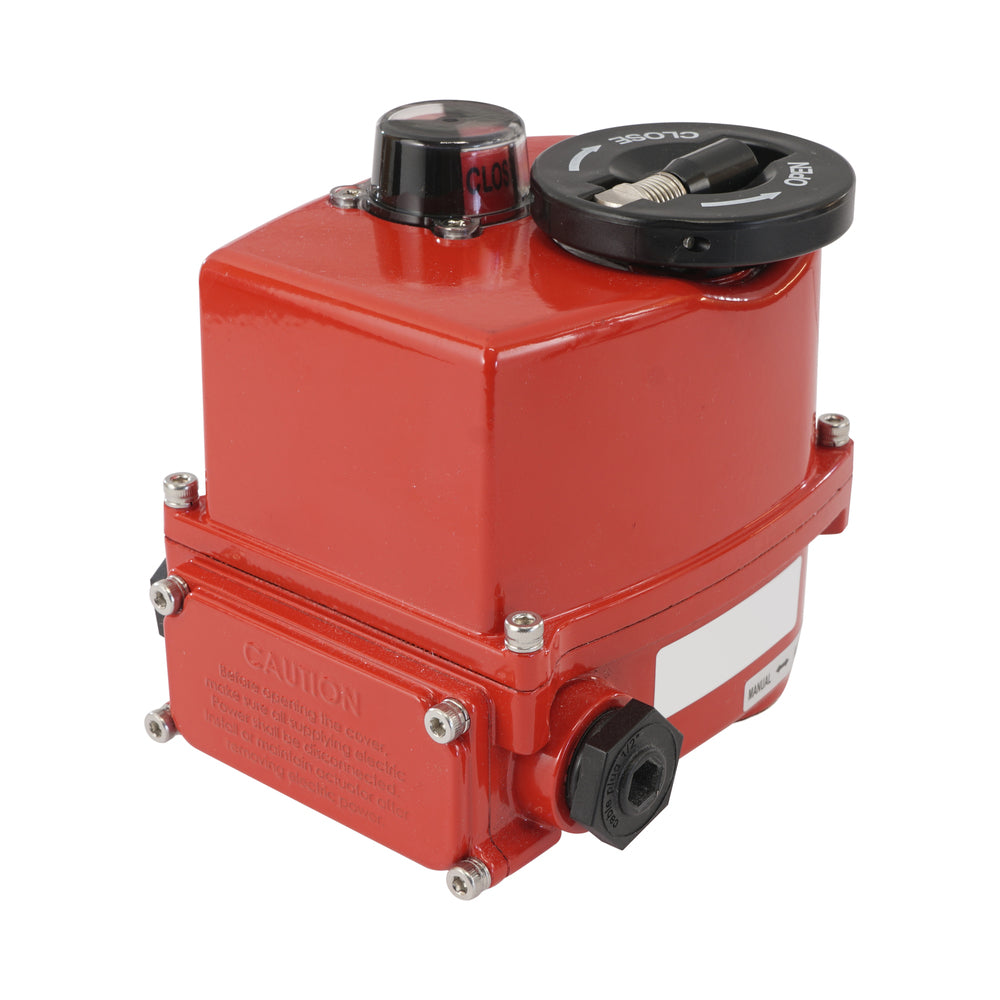

Cet actionneur électrique permet de commander des vannes quart de tour (à boule ou à papillon). Il a un couple de fonctionnement de 50 Nm (couple de rupture plus élevé, voir le manuel) et peut ouvrir/fermer la vanne en 13 secondes avec un cycle de travail de S2. Il nécessite une tension d'alimentation de 24 V AC/DC et dispose d'un indicateur visuel de positionnement sur le dessus de l'unité pour voir clairement la position de la vanne. En standard, il dispose d'une roue dentée permettant de faire tourner manuellement la tige de l'actionneur en cas d'urgence. Il est conçu pour être monté sur un robinet à tournant sphérique ou un robinet à papillon quart de tour doté de brides ISO 5211 F03, F05 et F07. Il est doté d'un boîtier en aluminium durable et d'un indice de protection IP67, capable de fonctionner dans un environnement de -10 à 50 °C. Avant de connecter l'actionneur, veuillez lire attentivement le manuel.

Pour :

• Il est doté d'un boîtier robuste IP67

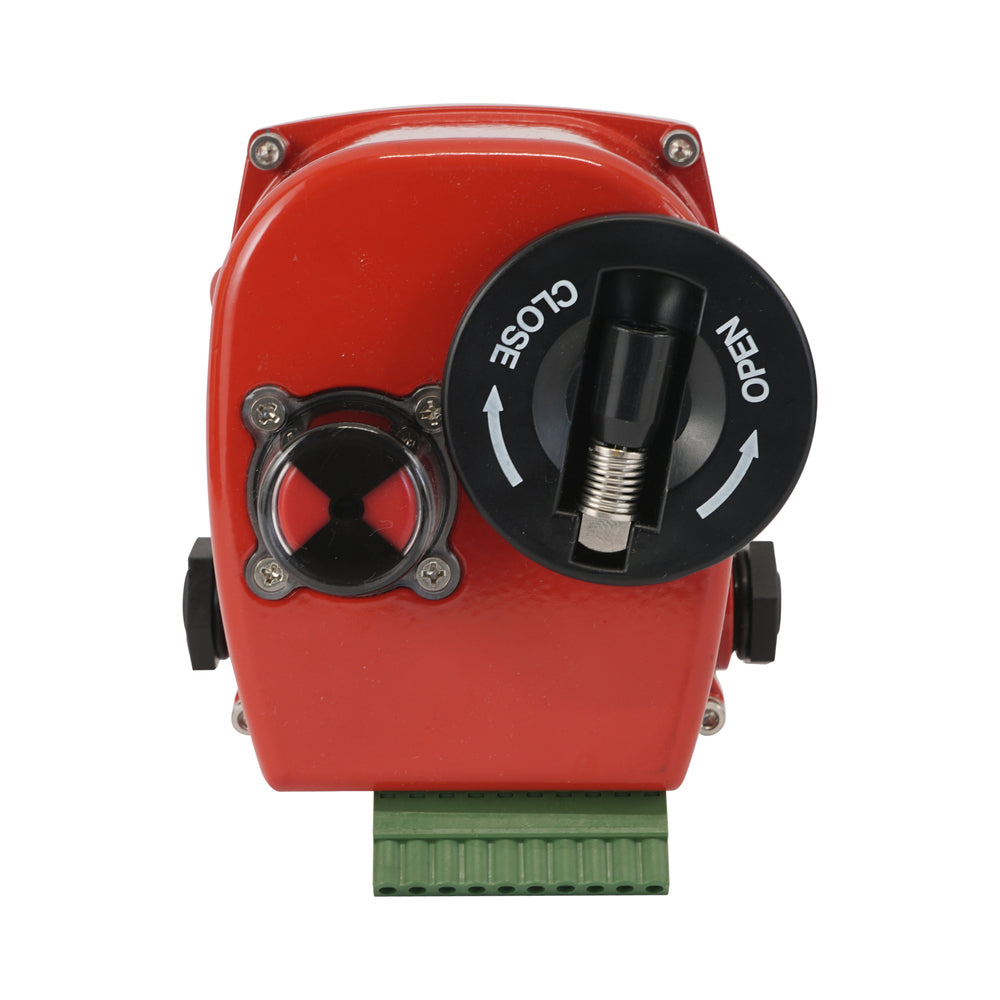

• Il est doté d'un indicateur de position visuel clair qui permet de voir l'état de la vanne.

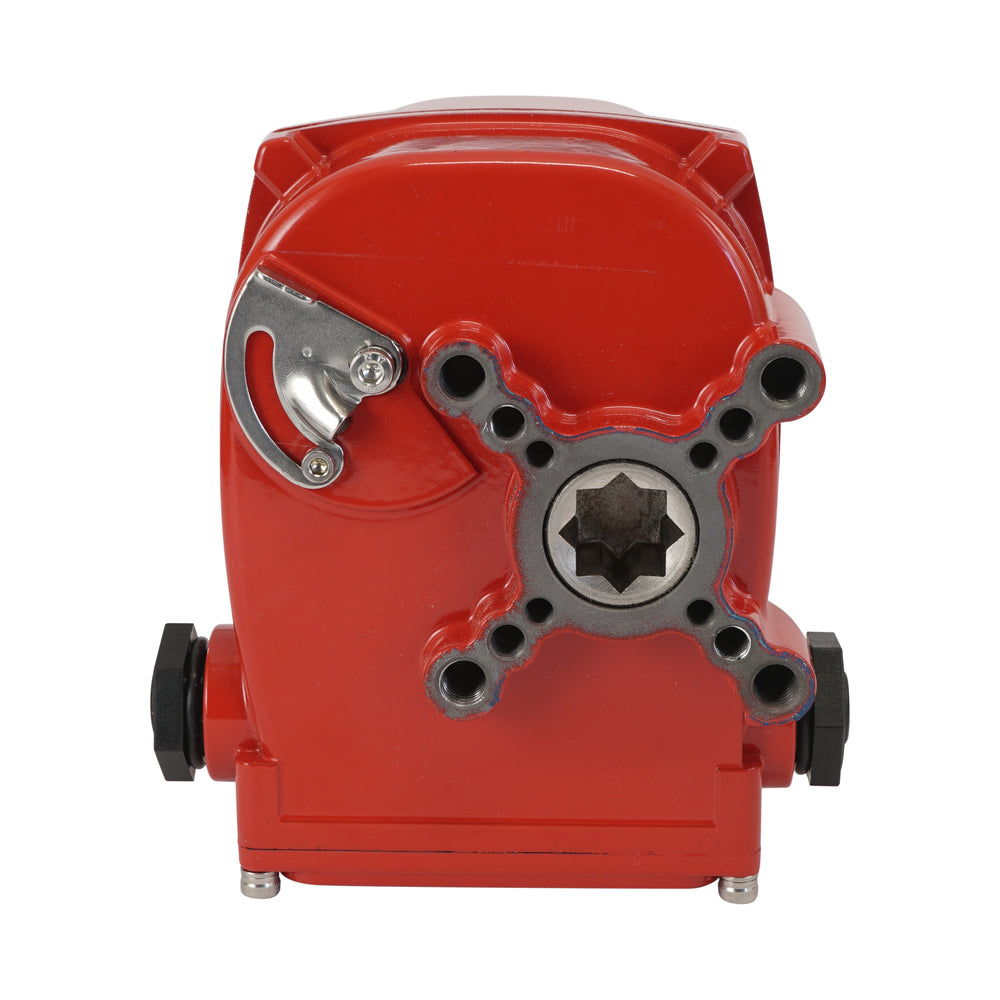

• Il est conçu pour être monté sur un robinet à tournant sphérique ou un robinet à papillon quart de tour doté de brides ISO 5211 F03, F05 et F07.

Cons :

• Par rapport à un actionneur pneumatique de même taille, la vitesse de fonctionnement est plus lente.

Série AG5

Les actionneurs de vanne électrique AG5 de JP Fluid Control offrent une liste étendue de caractéristiques standard, dont une commande de sécurité contre les dommages causés par un surcouple et une commande manuelle. Les actionneurs sont également disponibles avec différentes options telles que la modulation, appelée DPS (Digital Positioning System). La série a une plage de couple de fonctionnement comprise entre 40 et 50 Nm. L'actionneur modulant AG5 DPS peut être contrôlé par 4-20 mA, 0-10V ou 2-10V.
