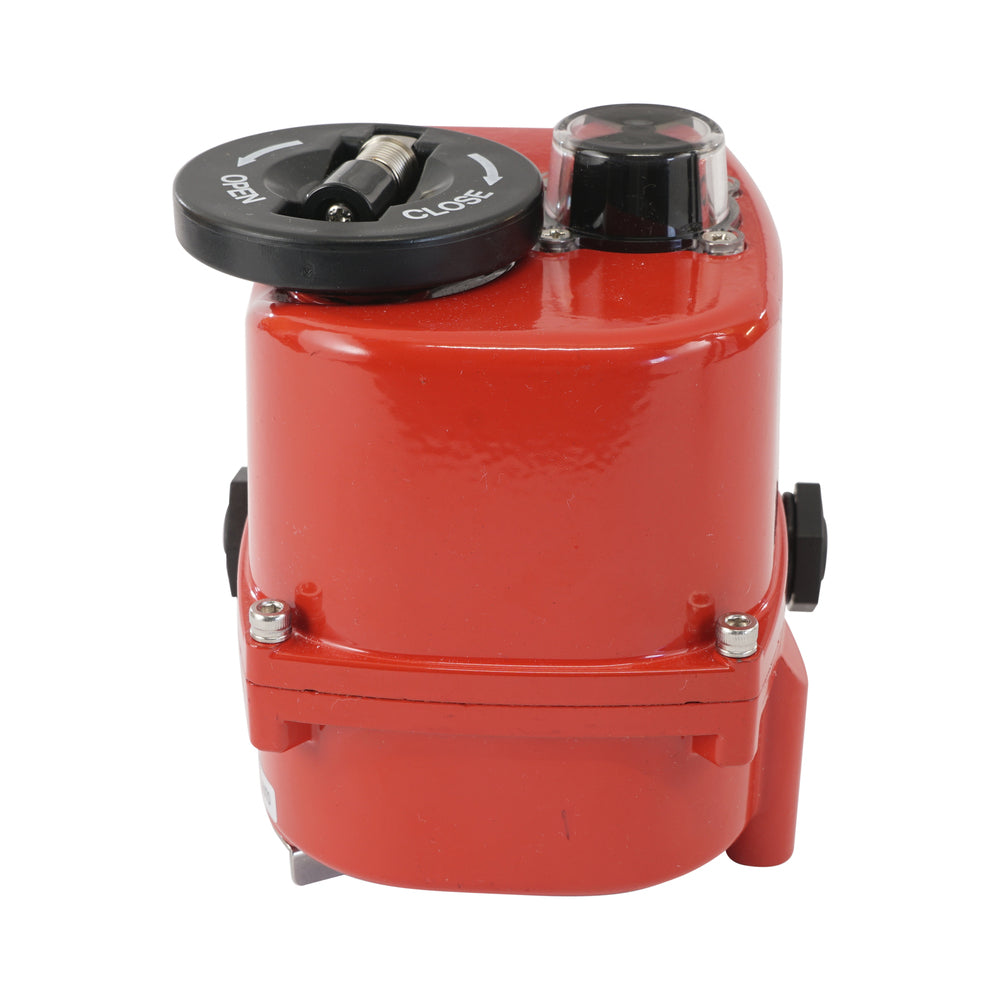

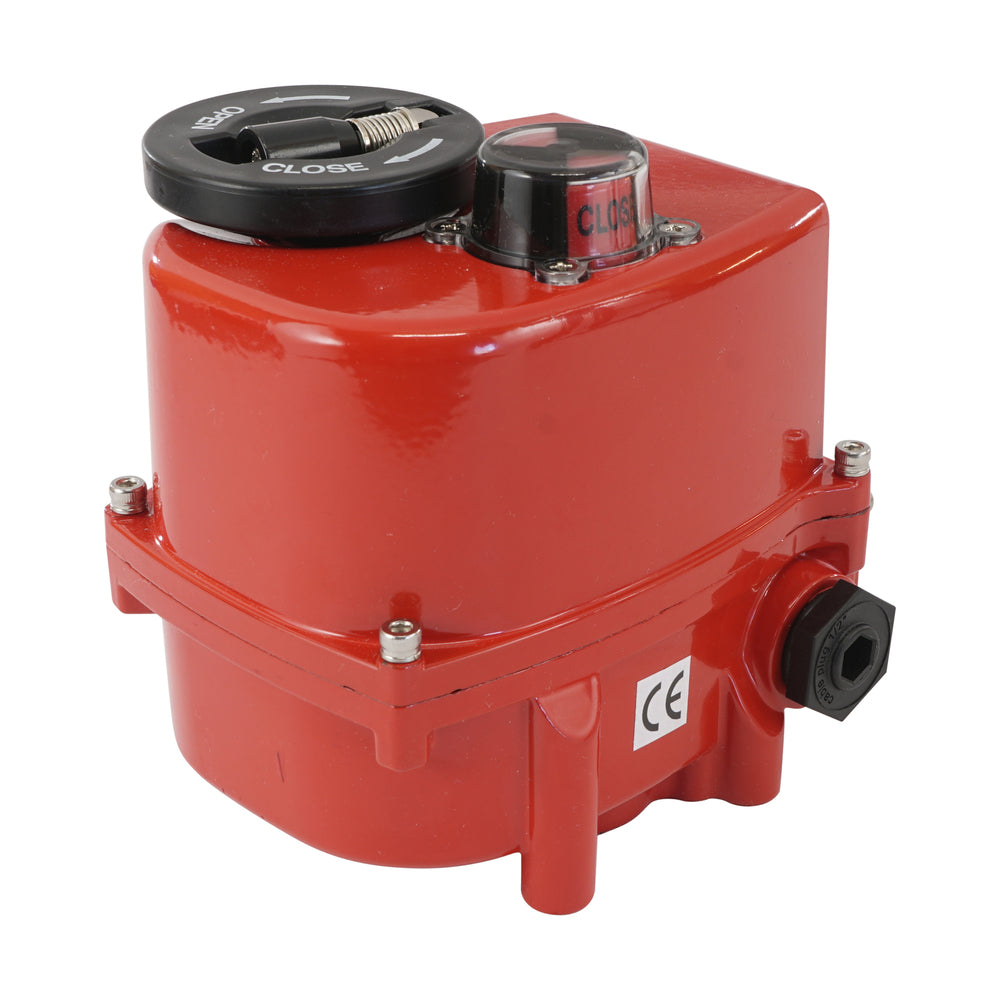

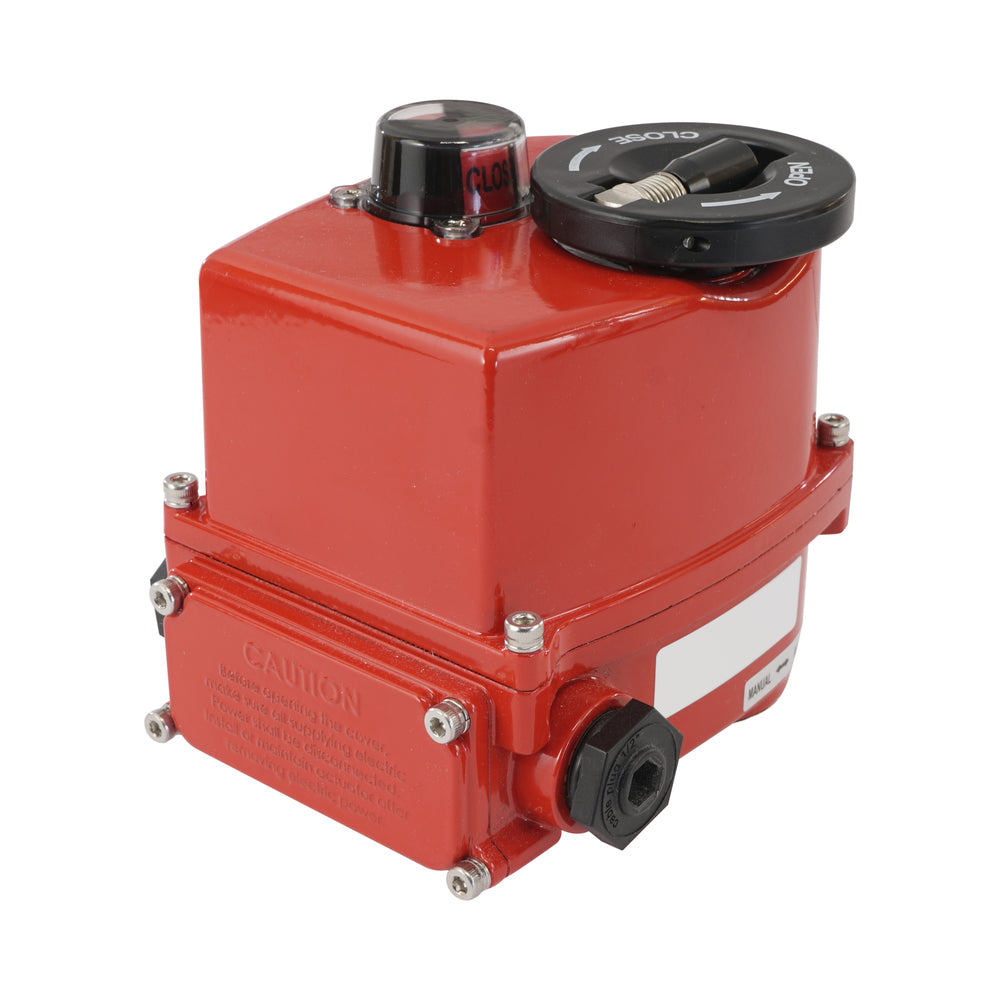

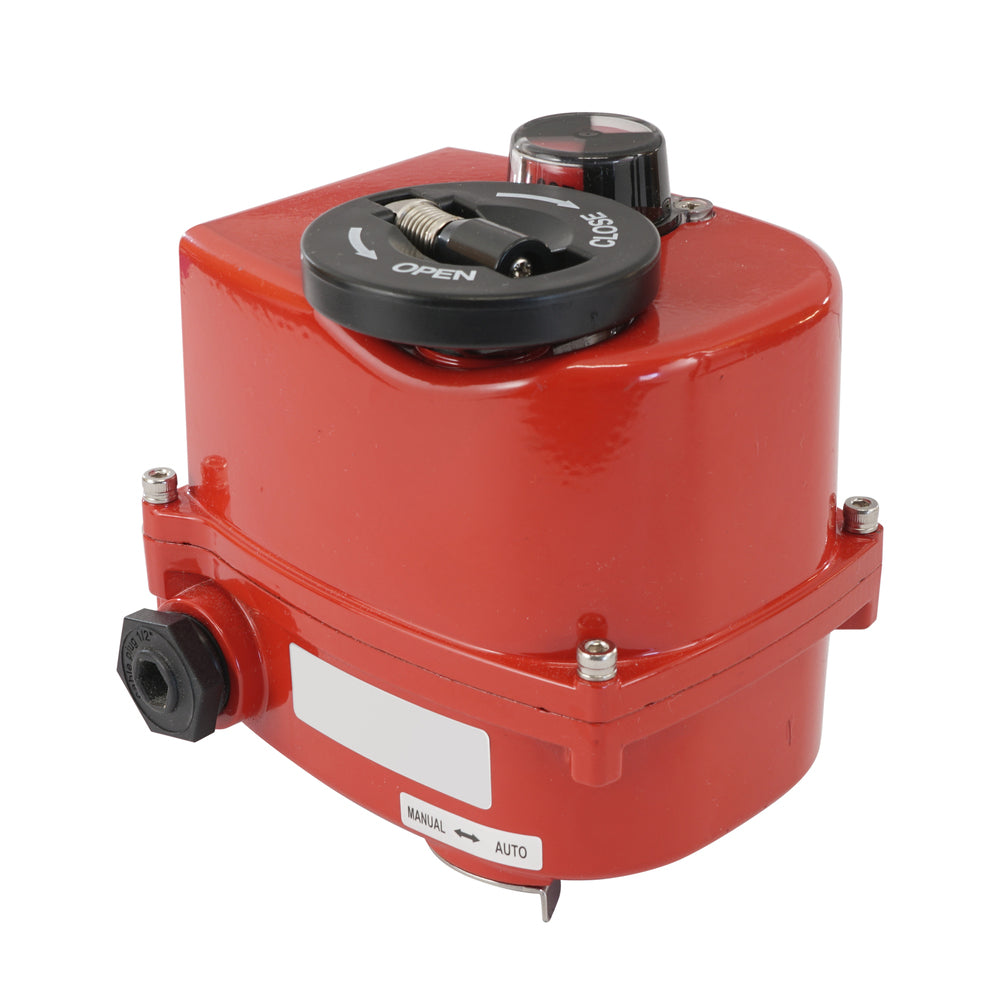

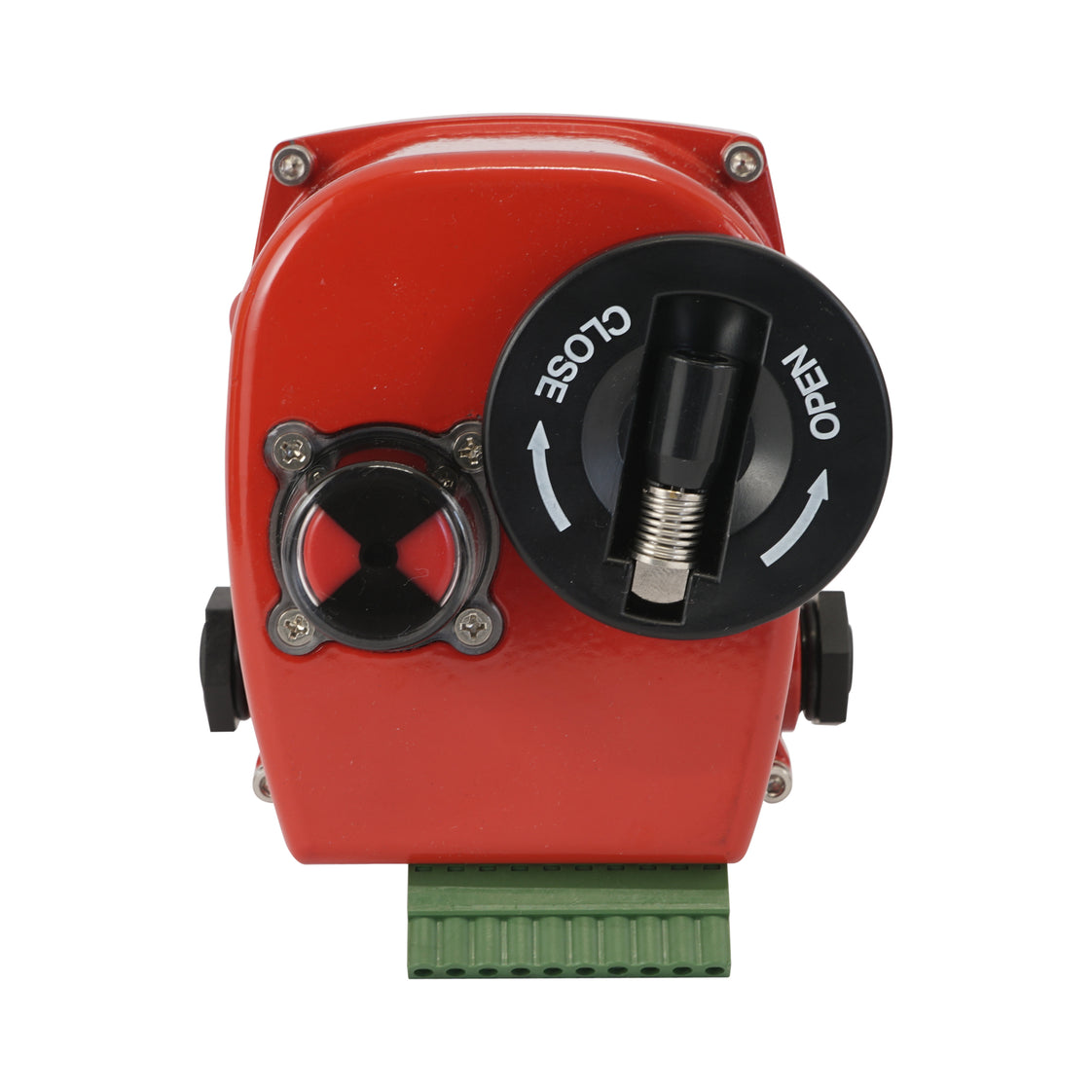

Actionneur AG5 100-240 V AC couple 50 Nm avec commande manuelle

Cet actionneur électrique modulant vous permet de contrôler des vannes quart de tour (à bille ou à papillon). Il a un couple de fonctionnement de 50 Nm (couple de rupture plus élevé, veuillez consulter le manuel) et peut ouvrir/fermer la vanne en 13 secondes avec un cycle de service de 75 %. Il nécessite une tension d'alimentation de 100-240 V AC/DC et dispose d'un indicateur visuel de positionnement sur le dessus de l'unité pour voir clairement la position de la valve. En standard, il dispose d'une roue dentée de commande manuelle permettant de faire tourner manuellement la tige de l'actionneur en cas d'urgence. Il est conçu pour être monté sur une vanne à boisseau sphérique ou à papillon quart de tour dotée d'une bride ISO 5211 F03 ou F05 Il est doté d'un boîtier en polyamide (PA) durable, ce qui lui confère un indice de protection IP67, capable de fonctionner dans un environnement de -10 à 50 °C. Avant de connecter l'actionneur, veuillez lire attentivement le manuel.

Pour :

• Il est doté d'un boîtier robuste IP67
• Il est doté d'un indicateur visuel de position clair permettant de voir l'état de la vanne
• Il est conçu pour être monté sur une vanne à boisseau sphérique ou à papillon quart de tour dotée d'une bride ISO 5211 F03 ou F05

Cons :

• Par rapport à un actionneur pneumatique de même taille, la vitesse de fonctionnement est plus lente

Série AG5

Les actionneurs de vannes électriques AG5 de JP Fluid Control offrent une liste complète de caractéristiques standard, dont une commande de sécurité contre les dommages causés par un couple excessif et une commande manuelle. Les actionneurs sont également disponibles avec différentes options comme la modulation, appelée DPS (Digital Positioning System). La série a une plage de couple de fonctionnement comprise entre 40 et 50 Nm. L'actionneur modulant AG5 DPS peut être contrôlé par 4-20 mA, 0-10V ou 2-10V.
