Référence : AG-020-B
Marque: JP Fluid Control

Actionneur électrique pour commander des vannes de 0-90° avec une bride ISO-Top et un couple maximal de 20Nm. De 0 à 90° en seulement 4 secondes. Convient aux alimentations de 24V AC/DC. Boîtier compact et robuste (IP67) avec indicateur visuel de position. Avec commande manuelle et deux interrupteurs de fin de course supplémentaires pour le retour de position.

Voir tous

Avis: Ce produit n`est plus fabriqué

Description
Spécifications
Téléchargements
Produits apparentés

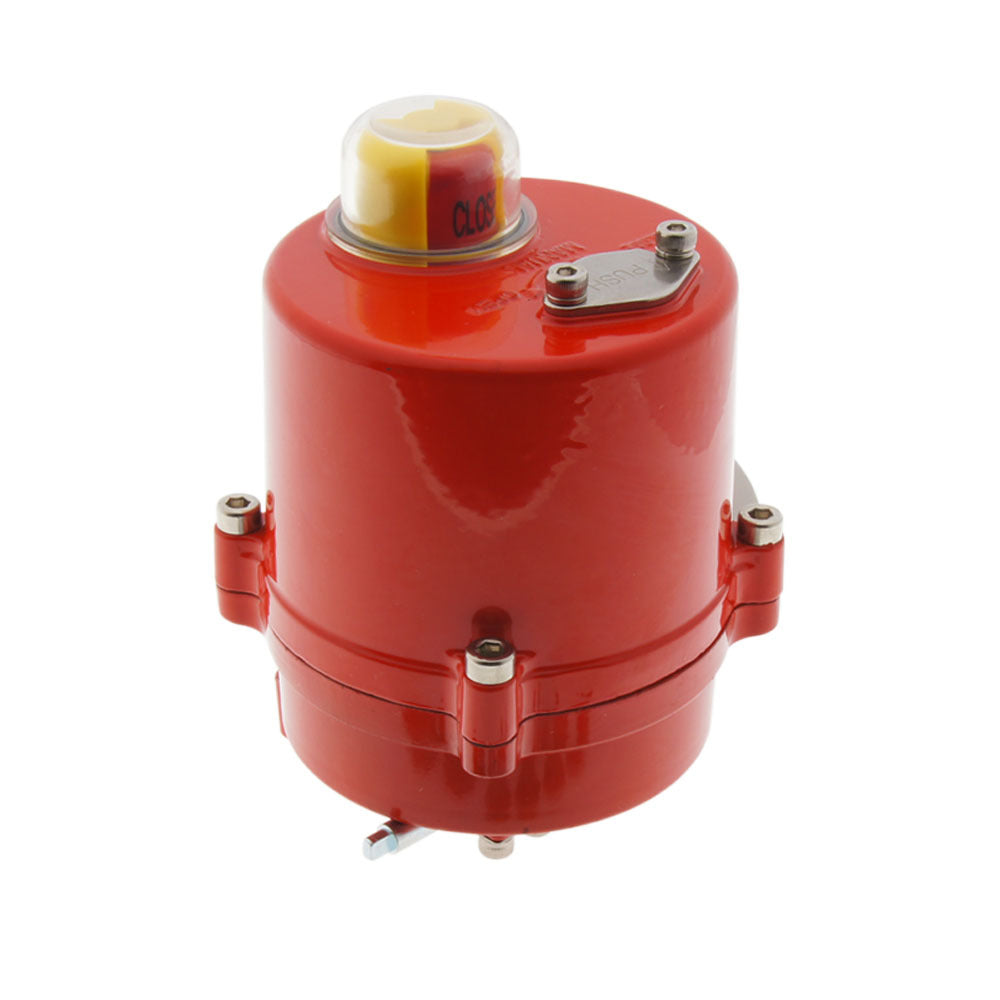

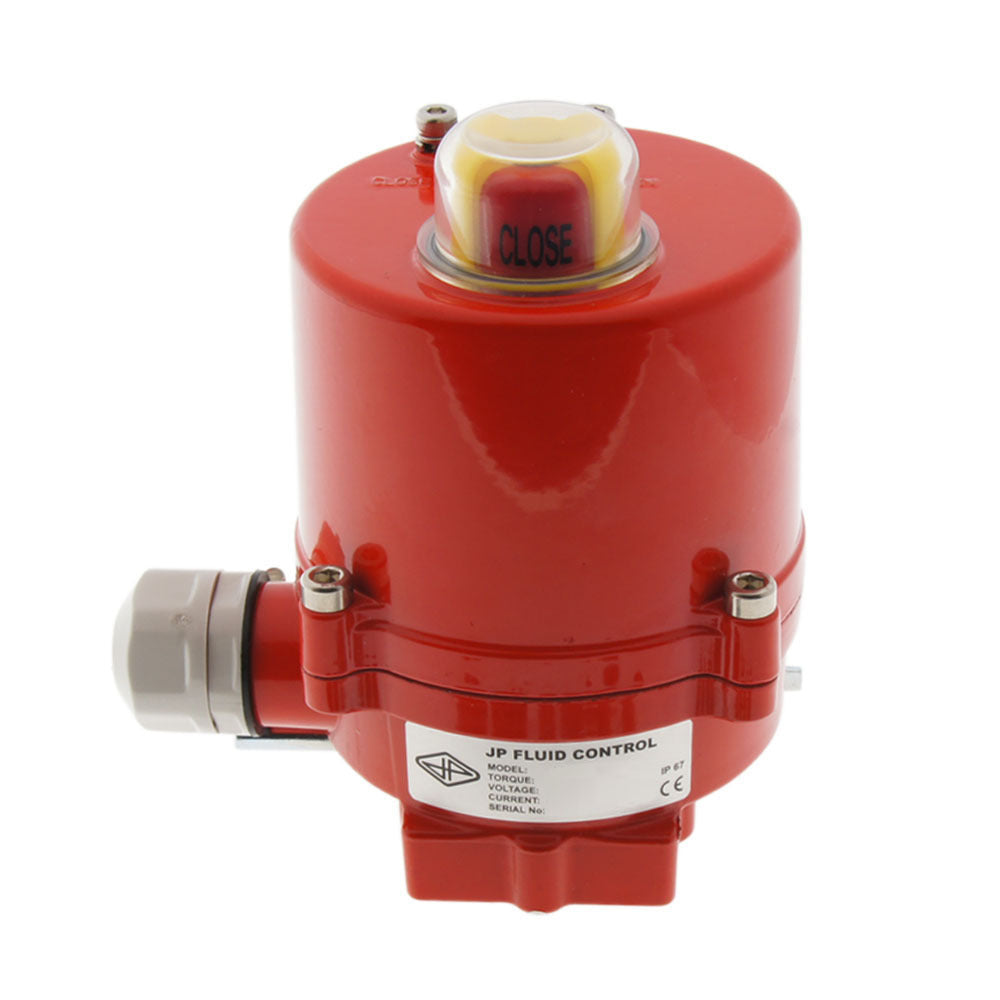

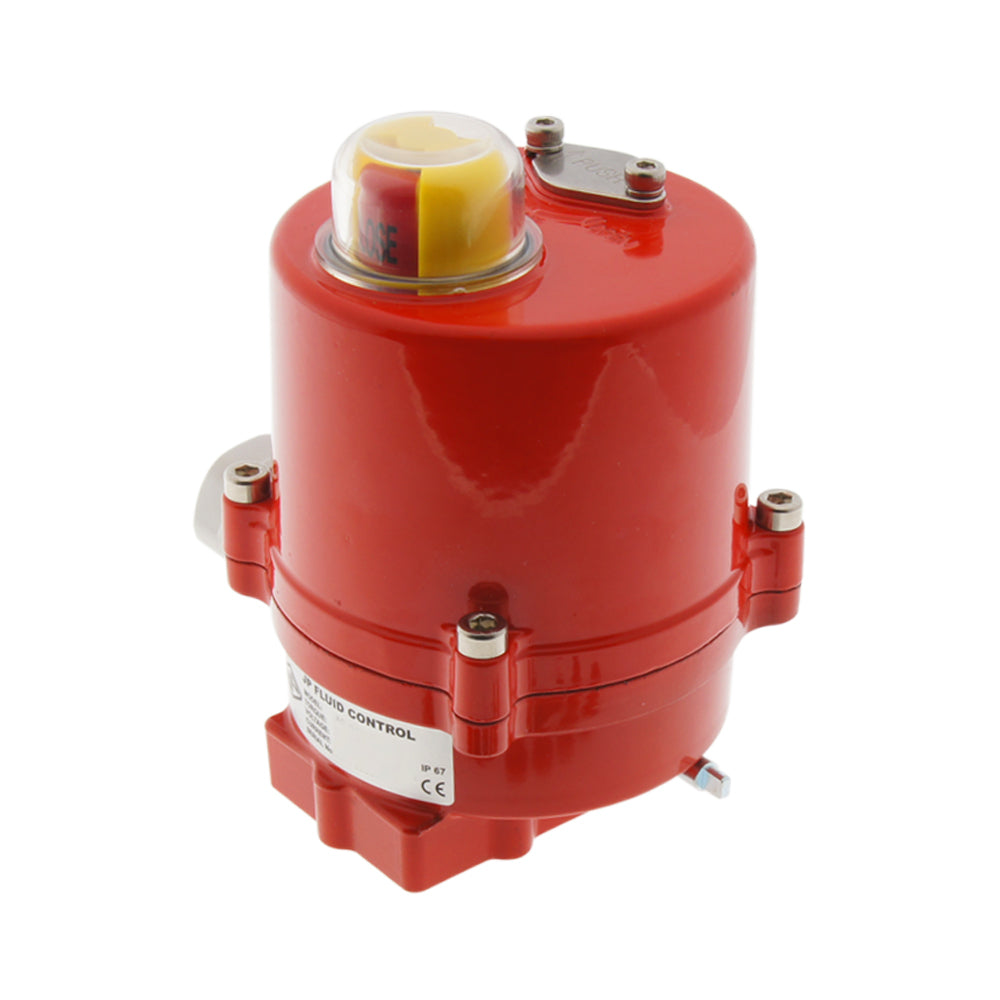

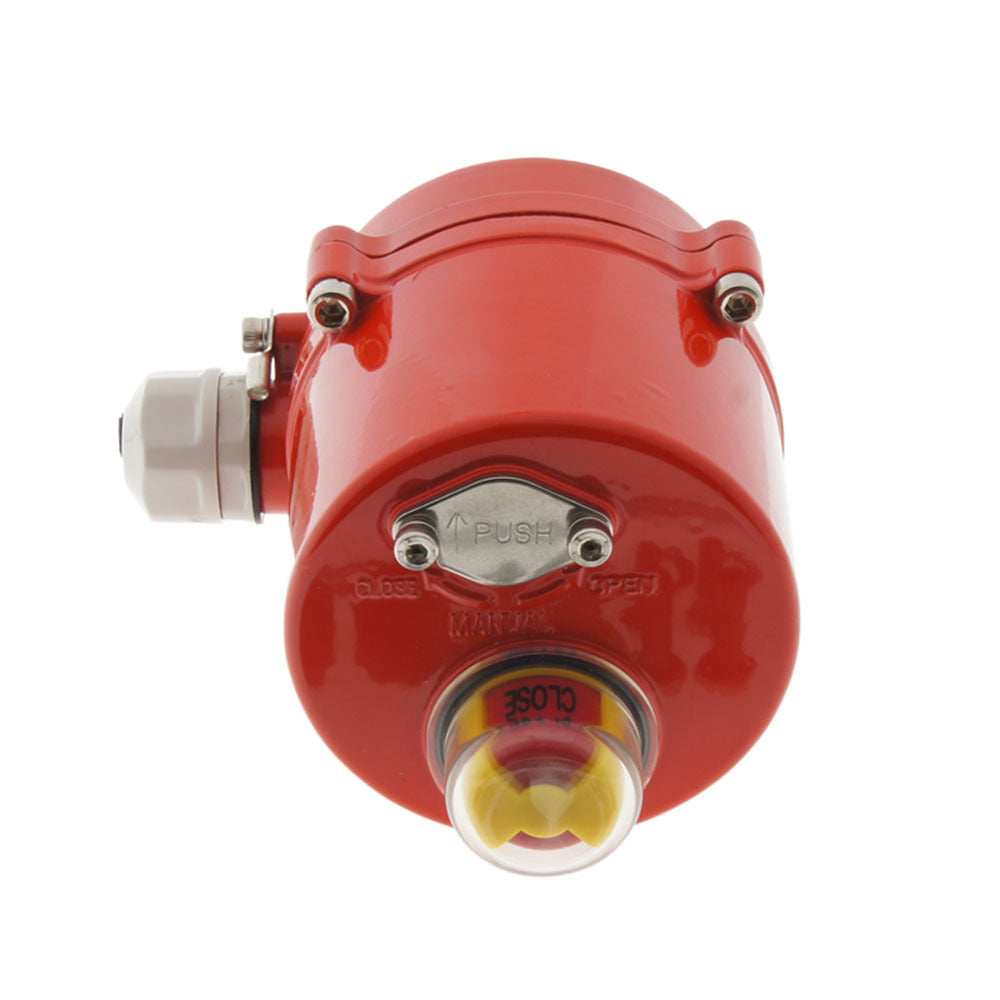

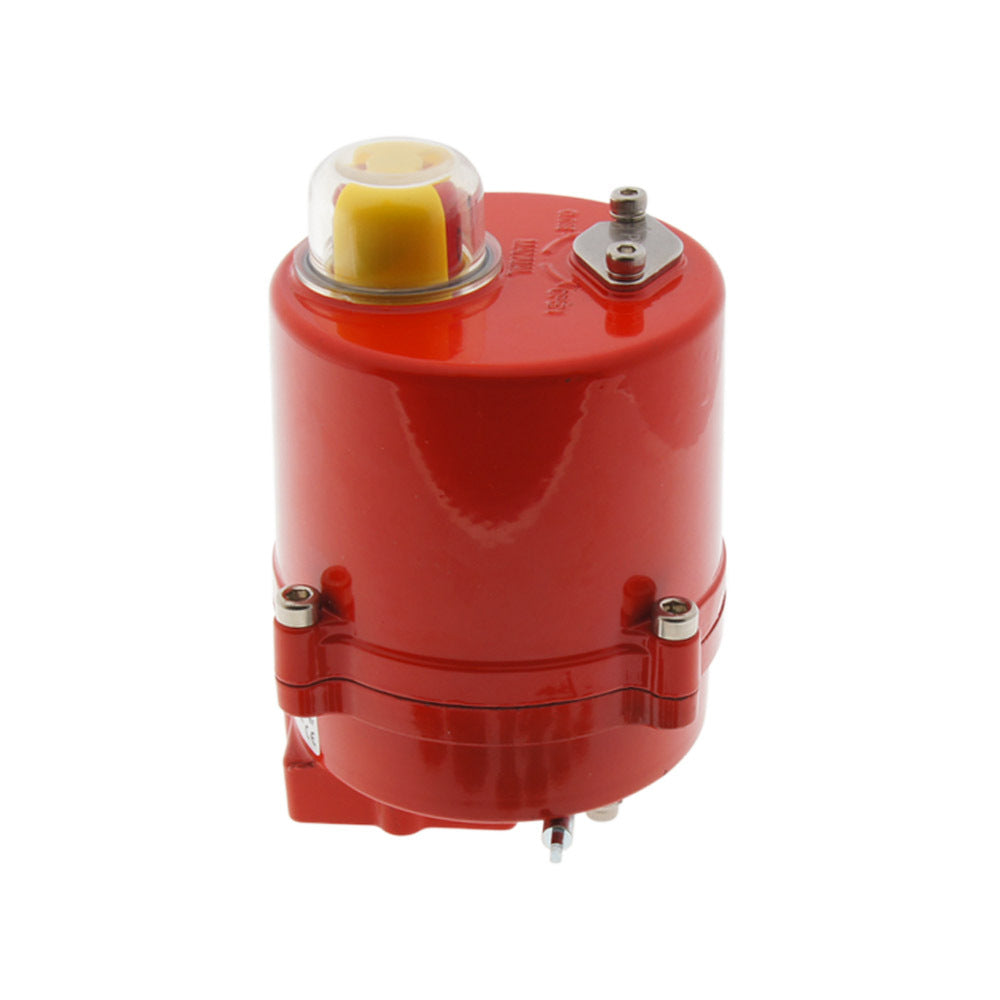

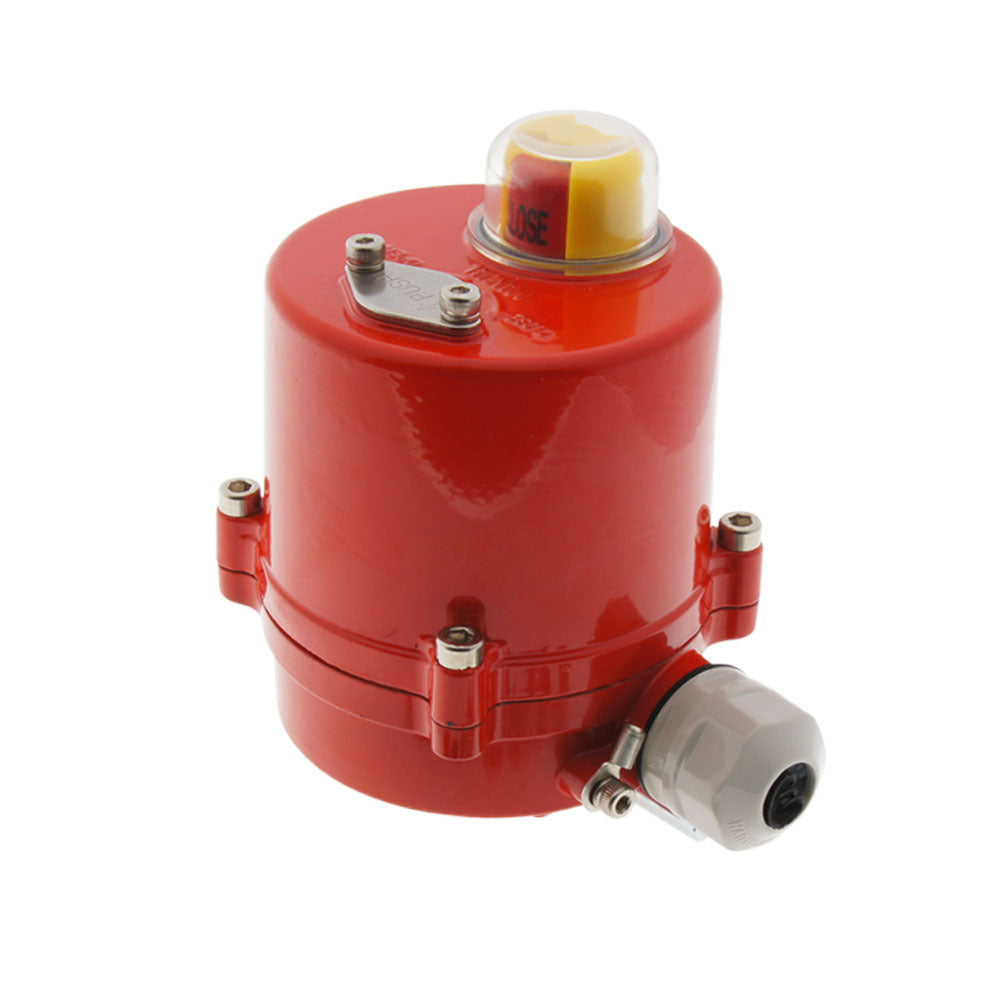

L'AG-020-B est un actionneur électrique de haute qualité pour actionner des vannes quart de tour telles que les vannes à bille et les vannes papillon. L'actionneur peut être monté sur des vannes avec une bride ISO-5211 de type F03, F04 ou F05. En seulement 4 secondes, l'actionneur tourne de 0 à 90°. Le couple maximal est de 20 Nm. L'actionneur est doté d'un boîtier en aluminium robuste et compact (revêtement en poudre) et résiste à la poussière et à l'humidité, à condition qu'un câble de taille appropriée soit correctement installé. Un indicateur de position situé en haut indique la position de l'actionneur et est clairement visible depuis différentes directions. L'appareil est équipé d'une commande manuelle.



L'actionneur est adapté aux alimentations de 24 volts DC ou AC (50/60Hz). Deux interrupteurs permettent de définir le bon réglage (CA ou CC). La consommation électrique nominale en fonctionnement est de 0,2 ampère (courant de pointe 1,2 A). La vanne a une commande à 3 points : outre les deux contacts pour l'alimentation (plus et moins), il y a un signal pour l'ouverture (moins) et un signal pour la fermeture (moins).



Applications



L'actionneur peut être utilisé pour les vannes à bille et les vannes papillon avec un contrôle de 0-90°. Les vannes peuvent être fabriquées dans différents matériaux, tels que le laiton, le plastique ou l'acier (inoxydable). L'actionneur peut être monté sur des vannes avec une bride ISO-5211 de taille F03, F04 ou F05. Parmi les exemples d'applications courantes, citons les systèmes de chauffage, l'irrigation, l'automatisation industrielle, l'approvisionnement en eau et le drainage, etc.



Le couple nécessaire pour faire tourner la vanne doit être bien inférieur au couple maximal de l'actionneur (20 Nm). Veuillez noter que le couple de rupture d'un robinet à boisseau sphérique est environ 30 % plus élevé que le couple en fonctionnement. Le milieu, la température, la pression et la période d'inactivité ont une influence sur le couple requis. Suivez toujours les spécifications du fabricant de la vanne.



Caractéristiques importantes




  • Temps de réponse de 4 secondes seulement
  • Boîtier robuste IP-67
  • Alimentation électrique 24V AC/DC
  • Deux interrupteurs de fin de course supplémentaires pour le retour de position
  • ISO 5211 Forme de bride F03, F04 et F05
  • Commande manuelle
  • Indicateur visuel clair de la position
  • Boulons captifs (les boulons ne tombent pas du boîtier pendant le montage).


Informations techniques



Gamme de fonctionnement




  • Ouvrir/fermer : 4s
  • Torque (max): 20Nm
  • Gamme : 0..90°
  • Température ambiante : -10..50 °C
  • Grade de protection : IP67 (à condition d'être correctement installé)


Spécifications électriques




  • Tension : 24V DC ou AC 50/60Hz (réglable par interrupteurs)
  • Courant nominal : 0.2A
  • Pic actuel : 1,2A (au couple maximum)
  • Cycle d'utilisation : S2 30min. (IEC 60034-1)
  • Diagramme de câblage :




Dimensions




  • Hauteur : 130 mm (5.12")
  • Longueur : 94 mm (3.70")
  • Largeur : 88 mm (3,46")

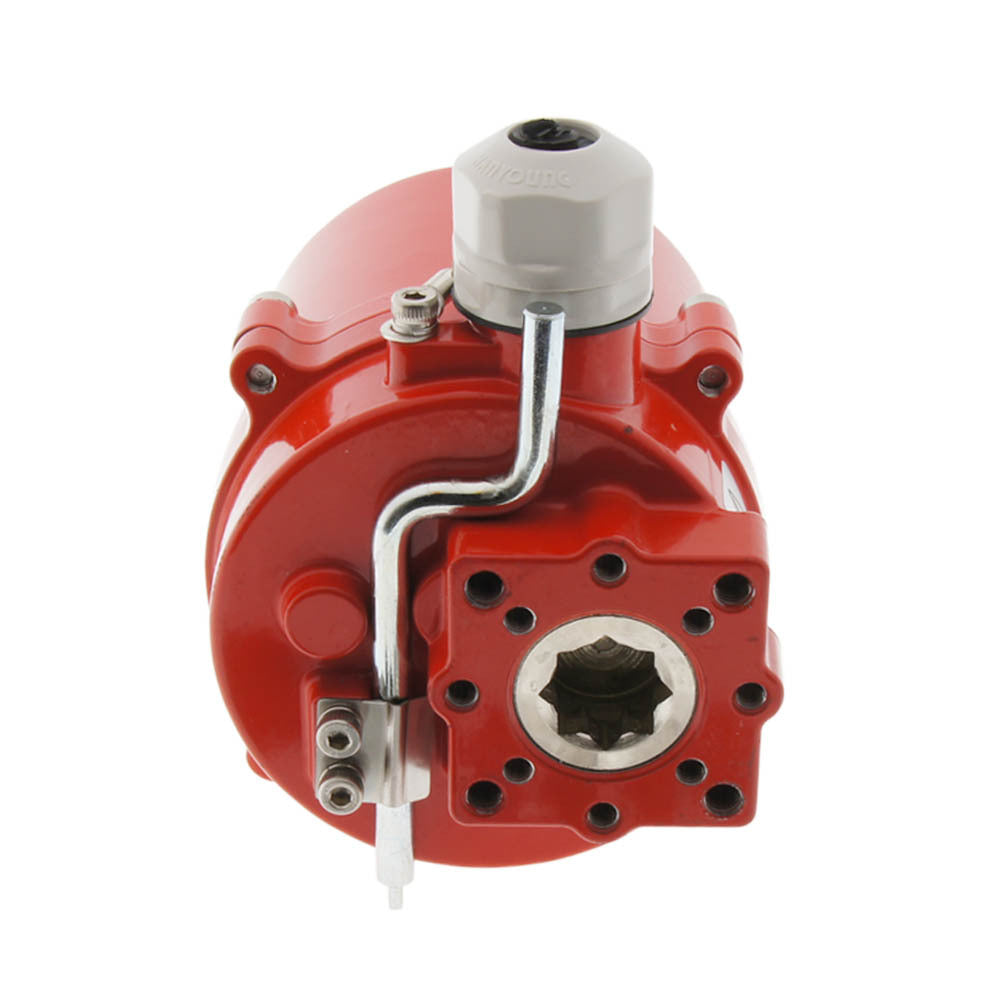

  • Bride : ISO 5211 Type F03/F04/F05
  • Arbre de transmission : 14x14mm (9 et 11 avec les inserts inclus)

  • ag-actuator-dimensions.png

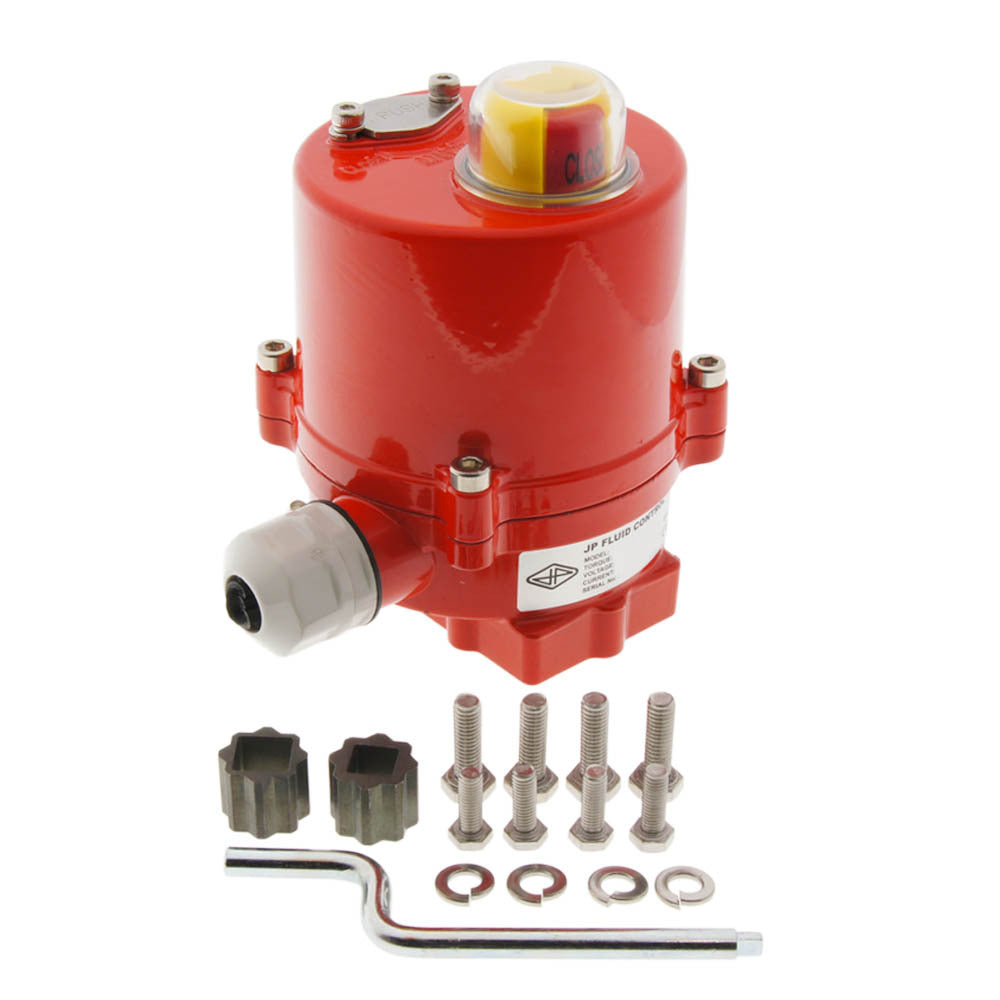

Dans la boîte




  • Actionneur AG-020-B (câble non inclus)
  • Adaptateur d'arbre de transmission (9x9mm, 11x11mm)
  • 4 boulons M5x16mm & rondelles & rondelles élastiques (pour la bride F03)
  • 4 boulons M6x16mm & rondelles & rondelles élastiques (pour la bride F04 & F05)
