Actionneur quart de tour AG 12V AC/DC 20Nm F03/F04/F05

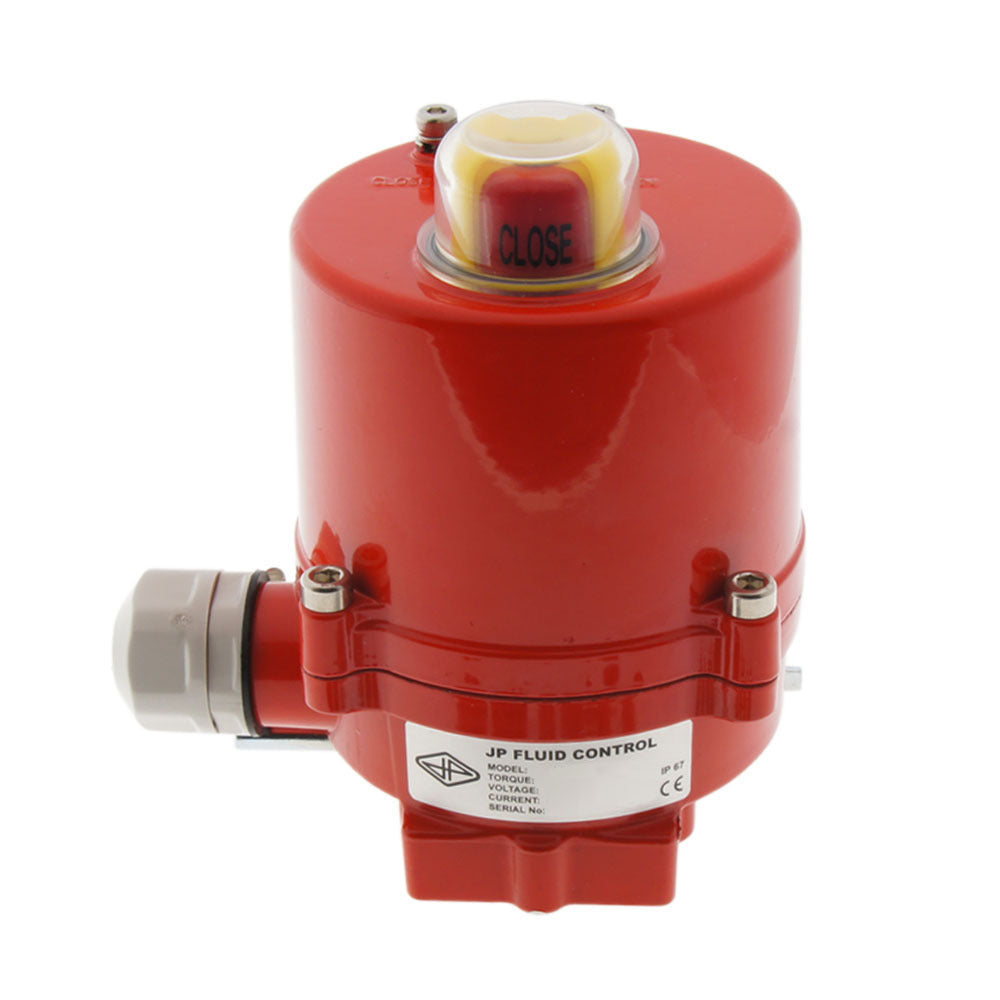

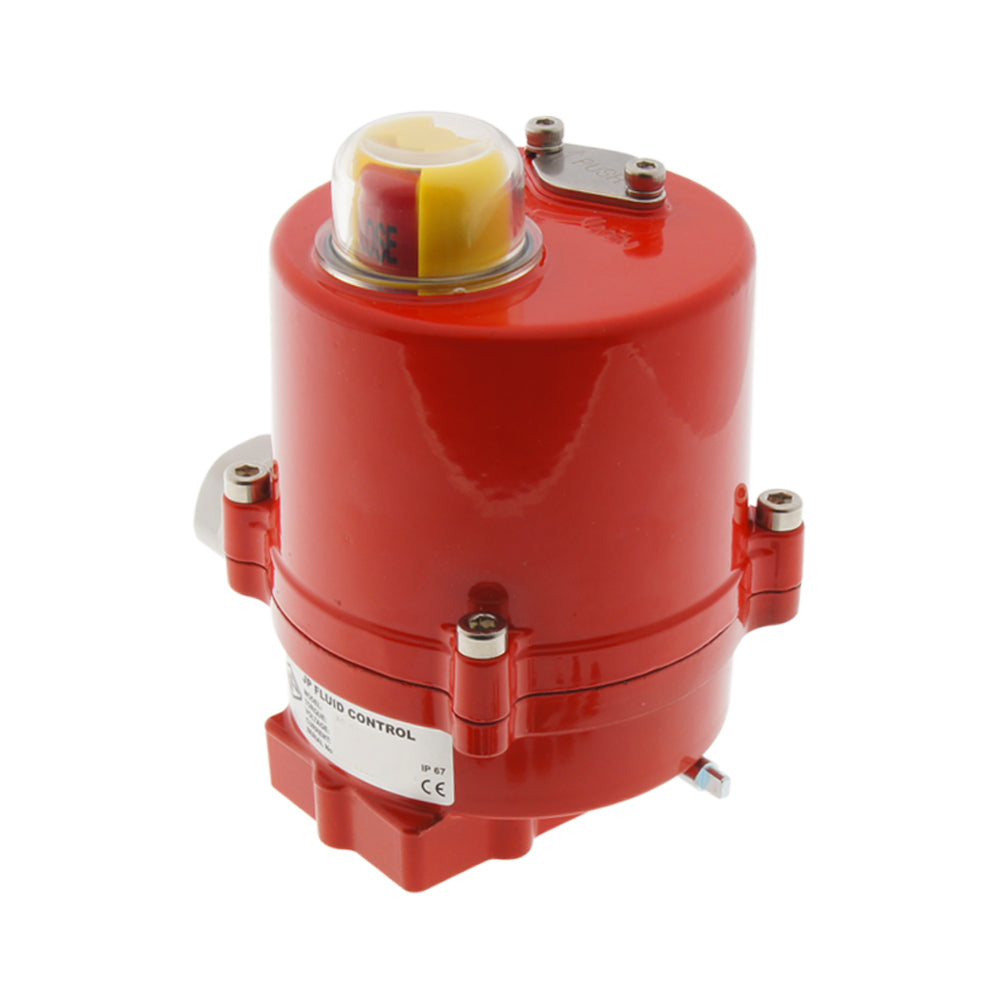

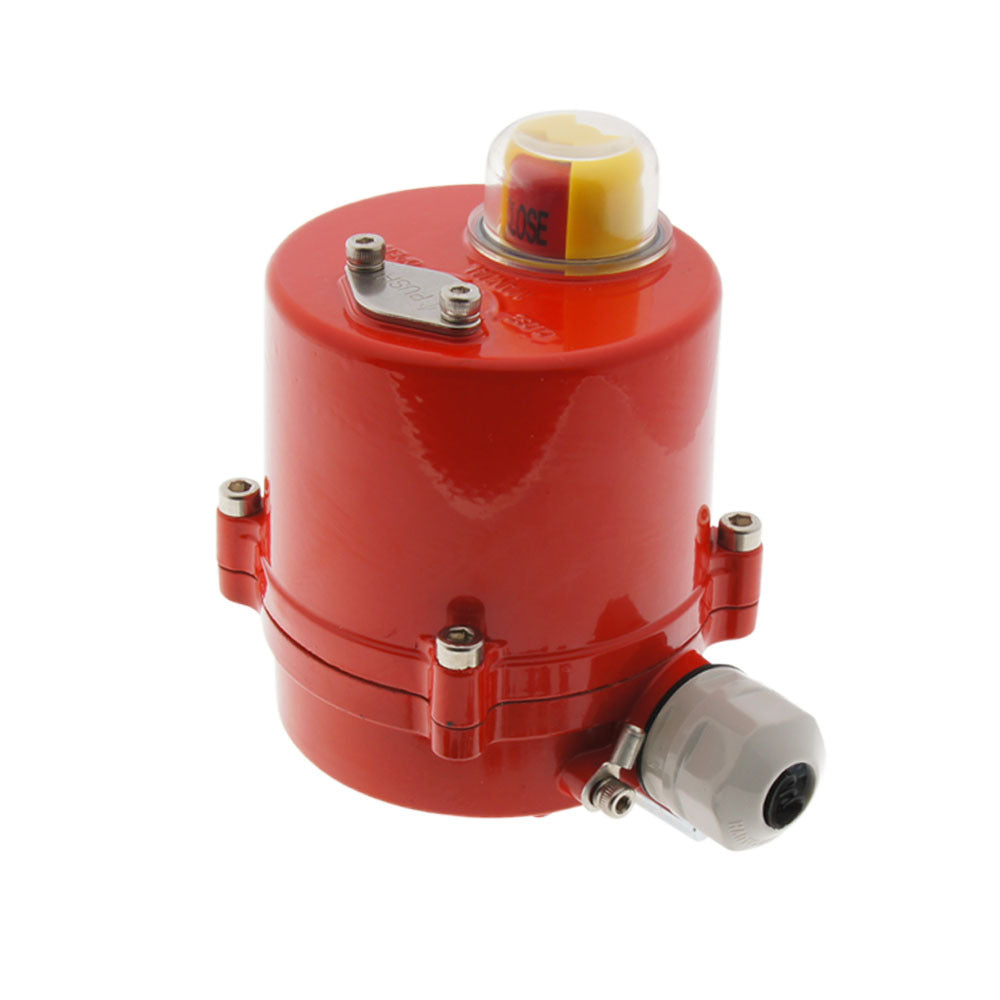

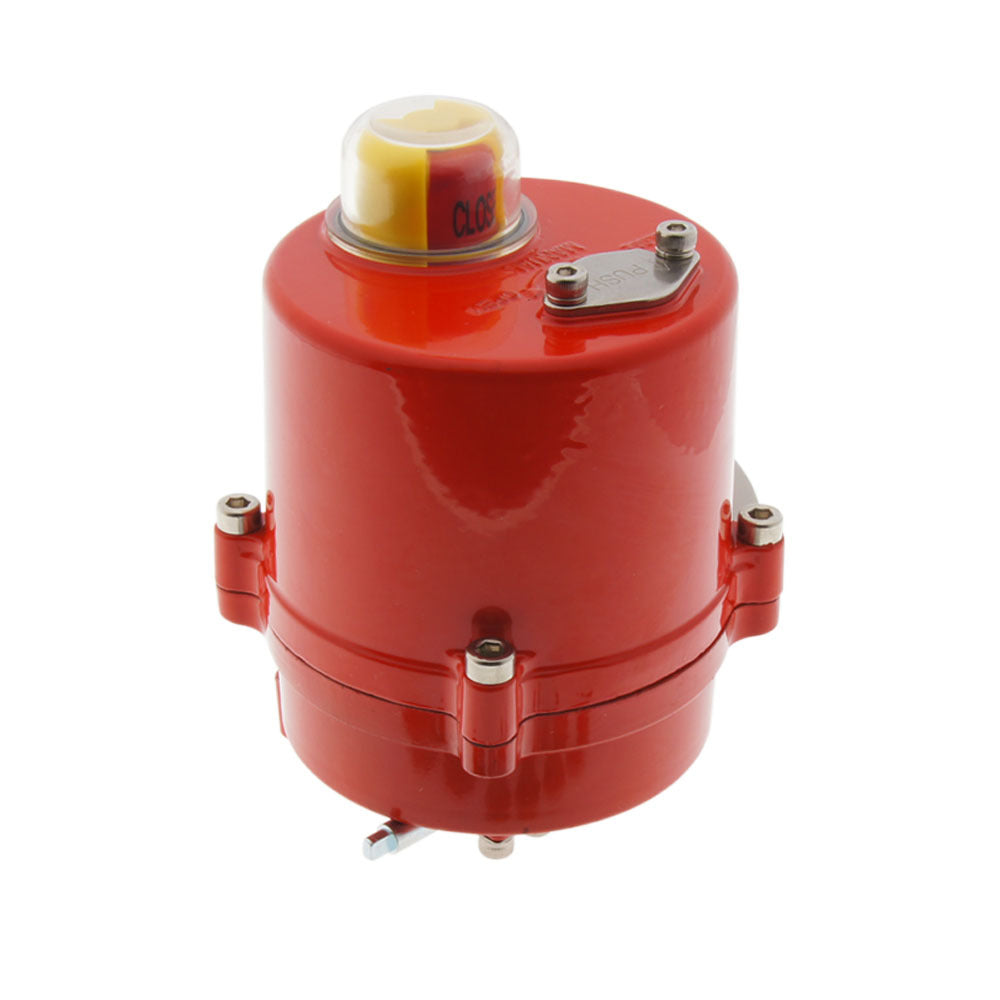

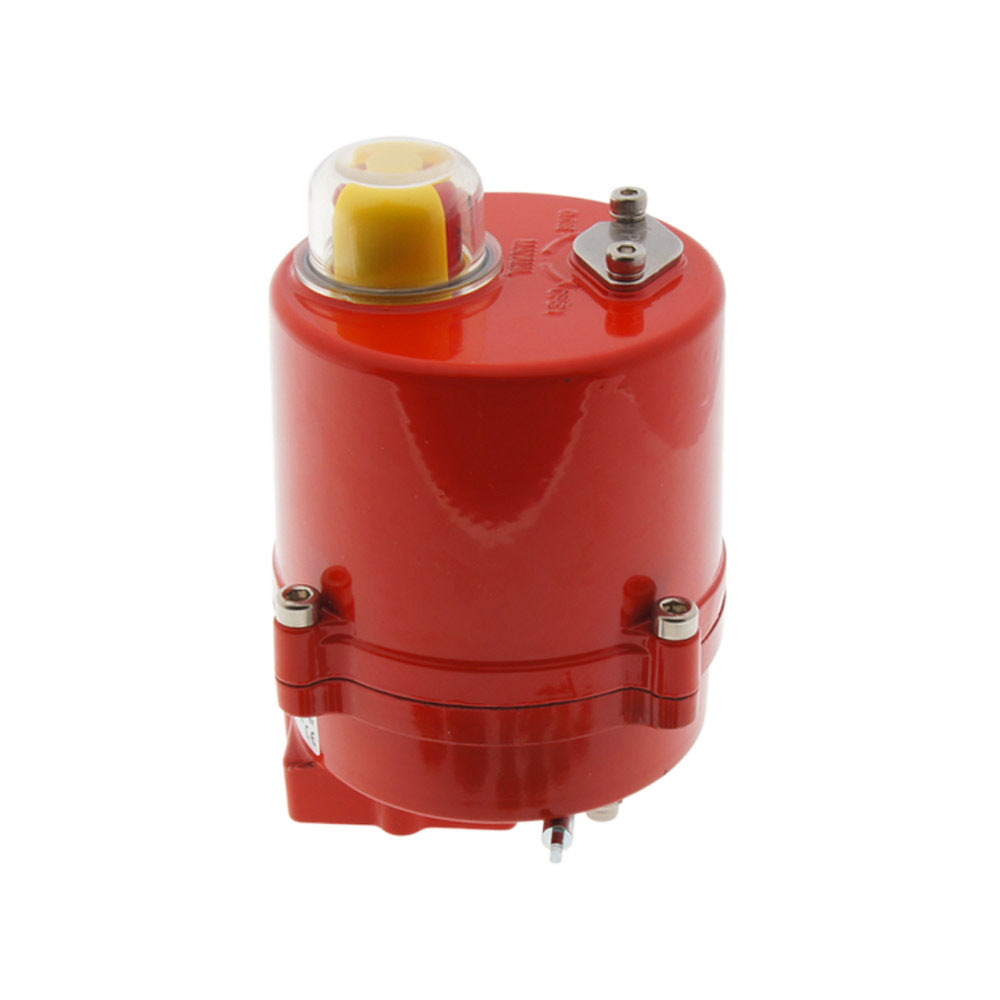

L'AG-020-C est un actionneur electrique de haute qualite pour actionner des vannes quart de tour telles que les vannes à bille et les vannes papillon. L'actionneur peut être monte sur des vannes avec une bride ISO-5211 de type F03, F04 ou F05. En seulement 4 secondes, l'actionneur tourne de 0 à 90°. Le couple maximal est de 20 Nm. L'actionneur est dote d'un boîtier en aluminium robuste et compact (revêtement en poudre) et resiste à la poussière et à l'humidite, à condition qu'un câble de taille appropriee soit correctement installe. Un indicateur de position situe en haut indique la position de l'actionneur et est clairement visible depuis differentes directions. L'appareil est equipe d'une commande manuelle.

L'actionneur est adapte aux alimentations de 12 volts DC ou AC (50/60Hz). Deux interrupteurs permettent de definir le bon reglage (CA ou CC). La consommation electrique nominale en fonctionnement est de 0,2 ampère (courant de pointe 2,2 A). La vanne a une commande à 3 points : outre les deux contacts pour l'alimentation (plus et moins), il y a un signal pour l'ouverture (moins) et un signal pour la fermeture (moins).

Applications

L'actionneur peut être utilise pour les vannes à bille et les vannes papillon avec un contrôle de 0-90°. Les vannes peuvent être fabriquees dans differents materiaux, tels que le laiton, le plastique ou l'acier (inoxydable). L'actionneur peut être monte sur des vannes avec une bride ISO-5211 de taille F03, F04 ou F05. Parmi les exemples d'applications courantes, citons les systèmes de chauffage, l'irrigation, l'automatisation industrielle, l'approvisionnement en eau et le drainage, etc.

Le couple necessaire pour faire tourner la vanne doit être bien inferieur au couple maximal de l'actionneur (20 Nm). Veuillez noter que le couple de rupture d'un robinet à boisseau spherique est environ 30 % plus eleve que le couple en fonctionnement. Le milieu, la temperature, la pression et la periode d'inactivite ont une influence sur le couple requis. Suivez toujours les specifications du fabricant de la vanne.

Caracteristiques importantes

• Temps de reponse de 4 secondes seulement

• Boîtier robuste IP-67

• Alimentation electrique 12V AC/DC

• Deux interrupteurs de fin de course supplementaires pour le retour de position

• ISO 5211 Forme de bride F03, F04 et F05

• Commande manuelle

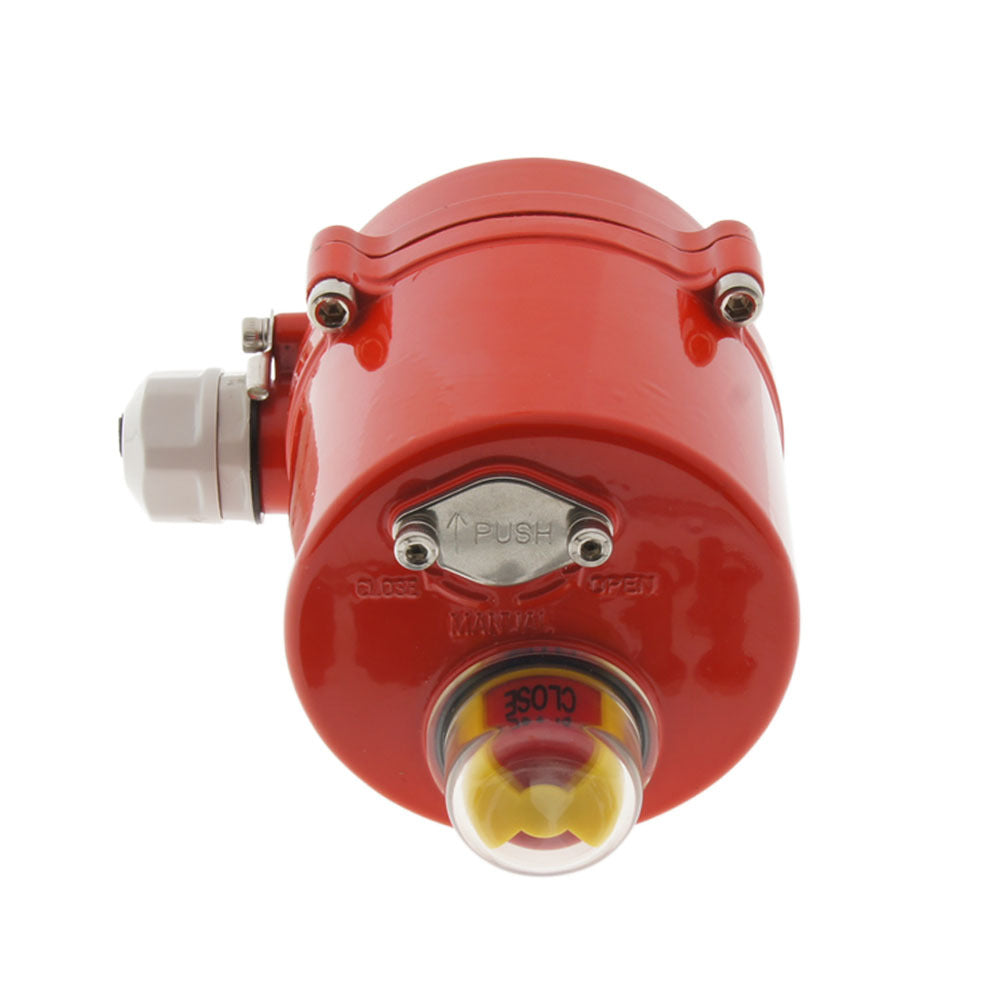

• Indicateur visuel clair de la position

• Boulons captifs (les boulons ne tombent pas du boîtier pendant le montage).


Informations techniques

Gamme de fonctionnement

• Ouvrir/fermer : 4s

• Torque (max): 20Nm

• Gamme : 0..90°

• Temperature ambiante : -10..50 °C

• Grade de protection : IP67 (à condition d'être correctement installe)


Specifications electriques

• Tension : 12V DC ou AC 50/60Hz (reglable par interrupteurs)

• Courant nominal : 0.2A

• Pic actuel : 2,2A (au couple maximum)

• Cycle d'utilisation : S2 30min. (IEC 60034-1)

• Diagramme de câblage :






Dimensions

• Hauteur : 130 mm (5.12")

• Longueur : 94 mm (3.70")

• Largeur : 88 mm (3,46")

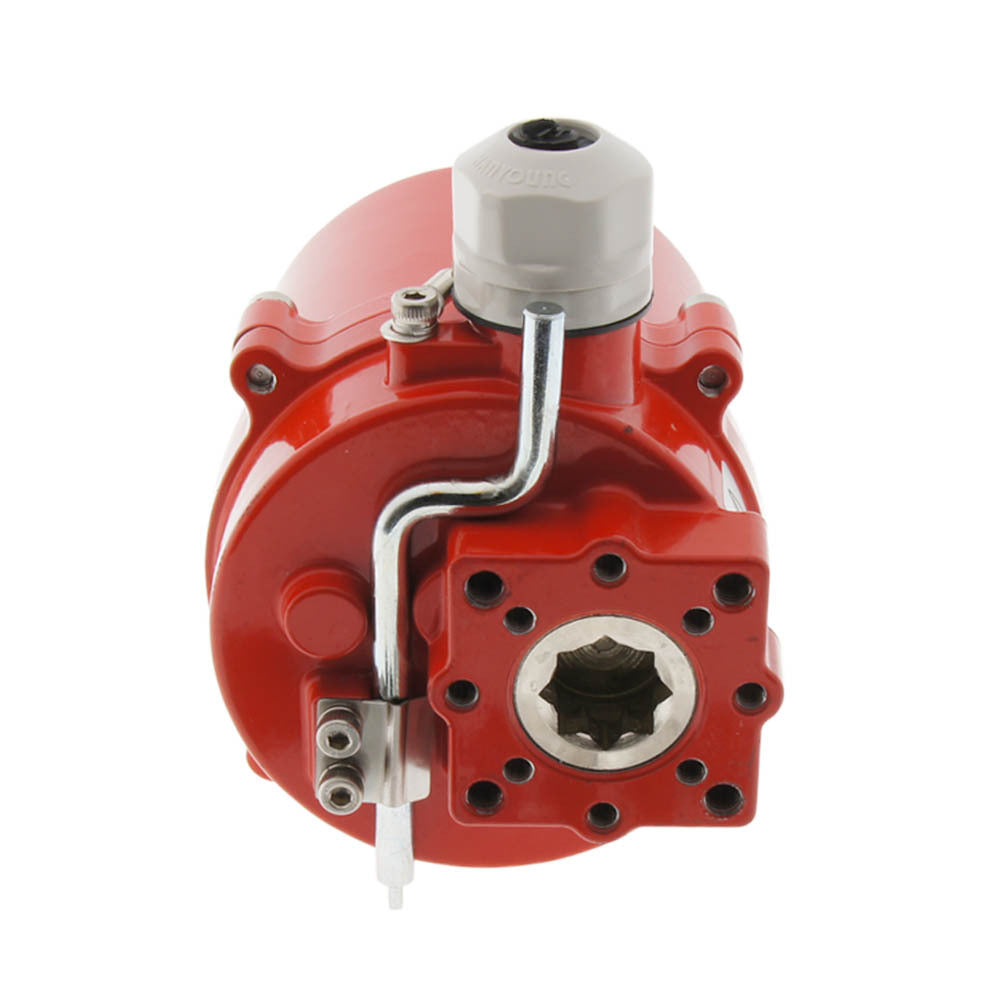

• Bride : ISO 5211 Type F03/F04/F05

• Arbre de transmission : 14x14mm (9 et 11 avec les inserts inclus)

•

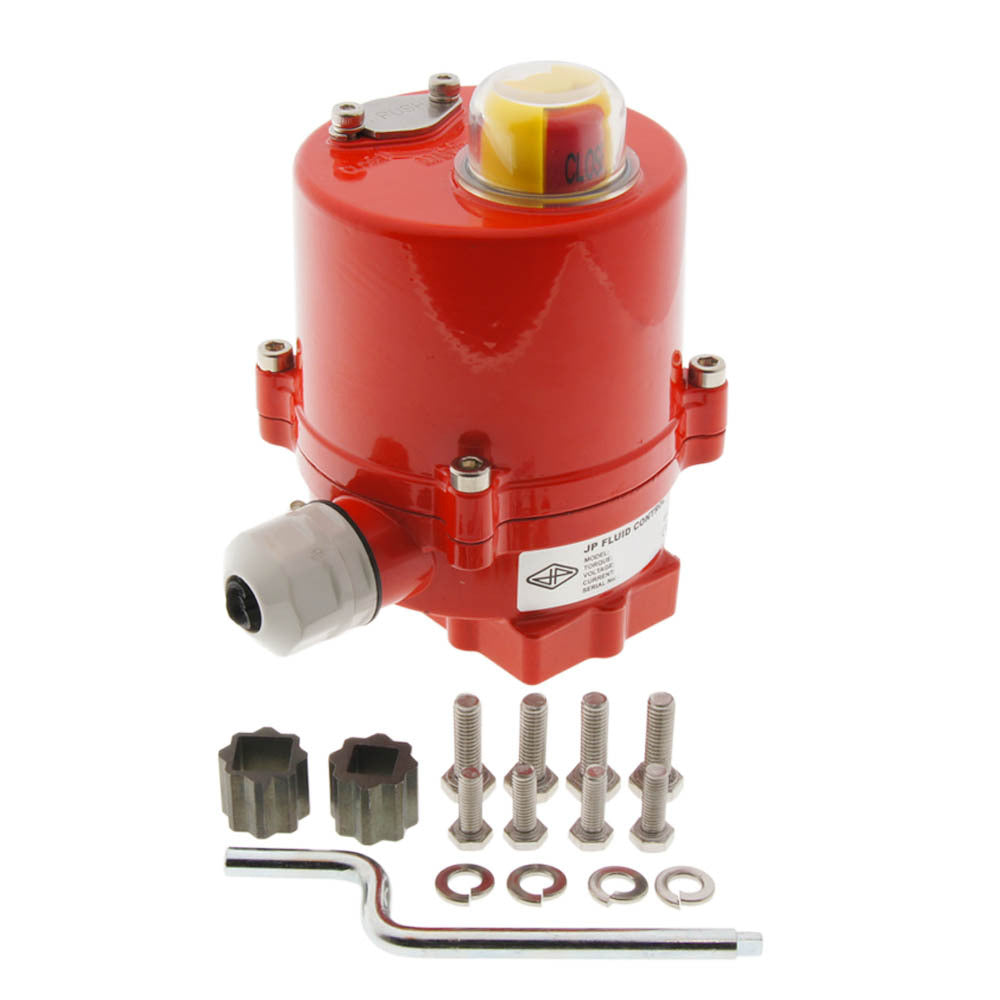

Dans la boîte

• Actionneur AG-020-C (câble non inclus)

• Adaptateur d'arbre de transmission (9x9mm, 11x11mm)

• 4 boulons M5x16mm & rondelles & rondelles elastiques (pour la bride F03)

• 4 boulons M6x16mm & rondelles & rondelles elastiques (pour la bride F04 & F05)
