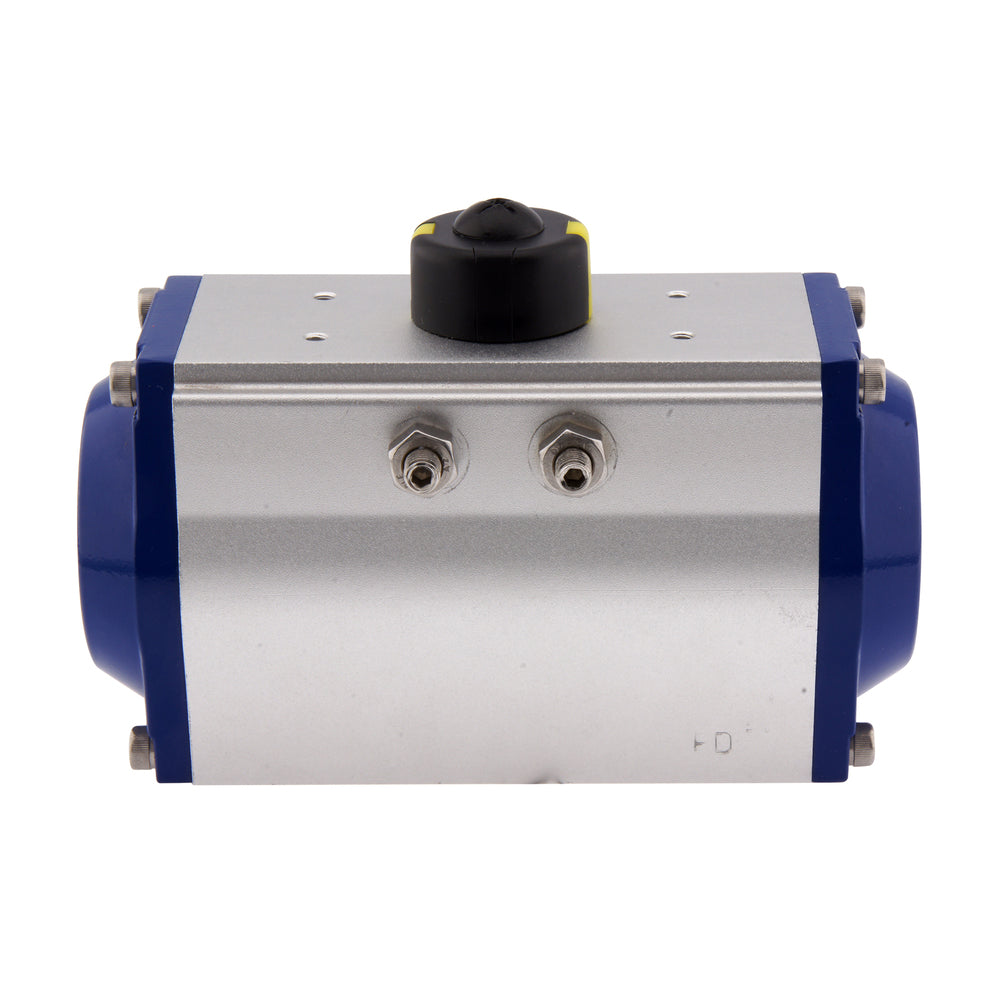

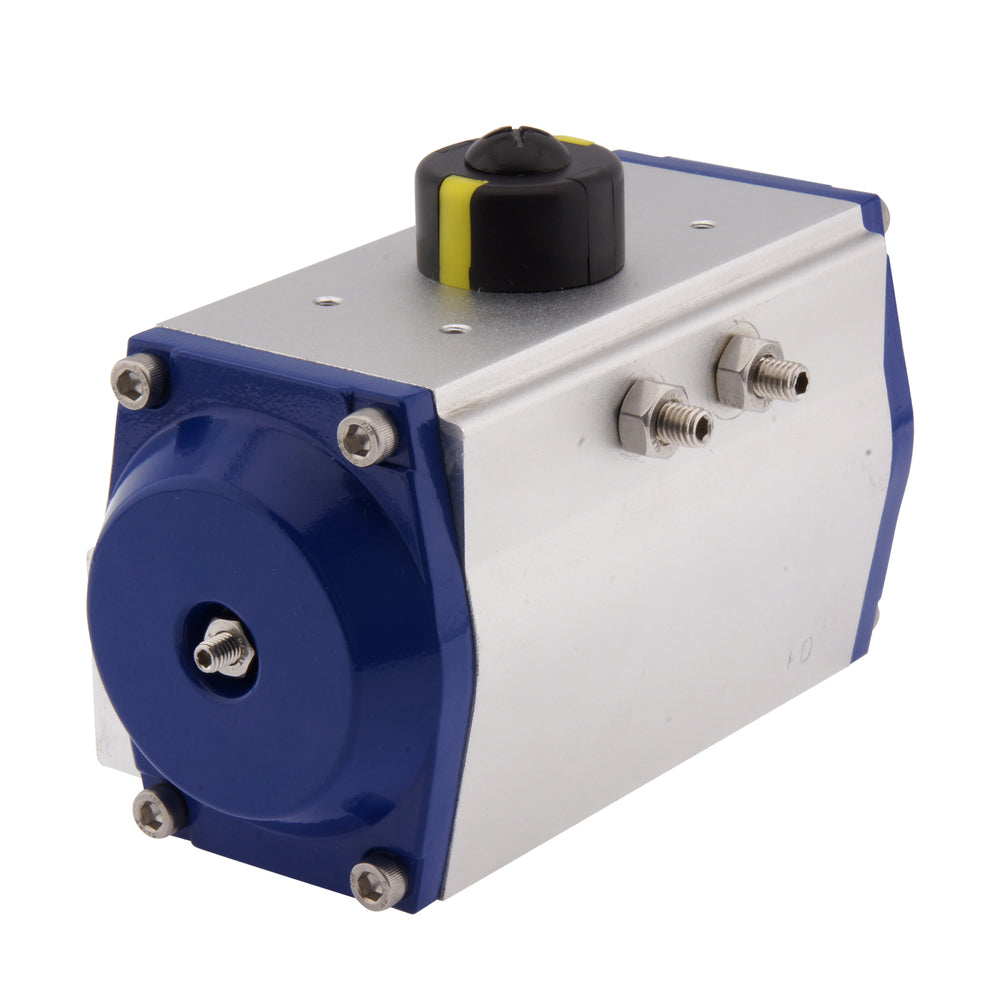

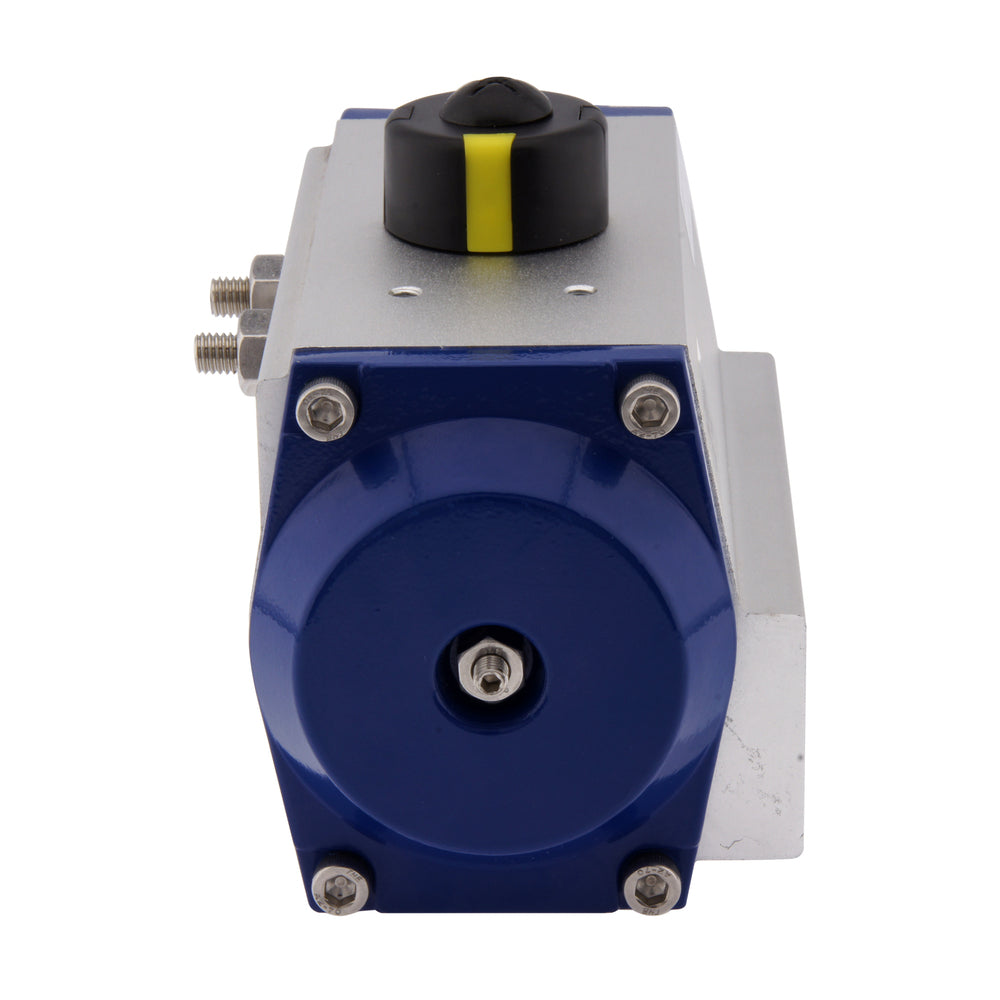

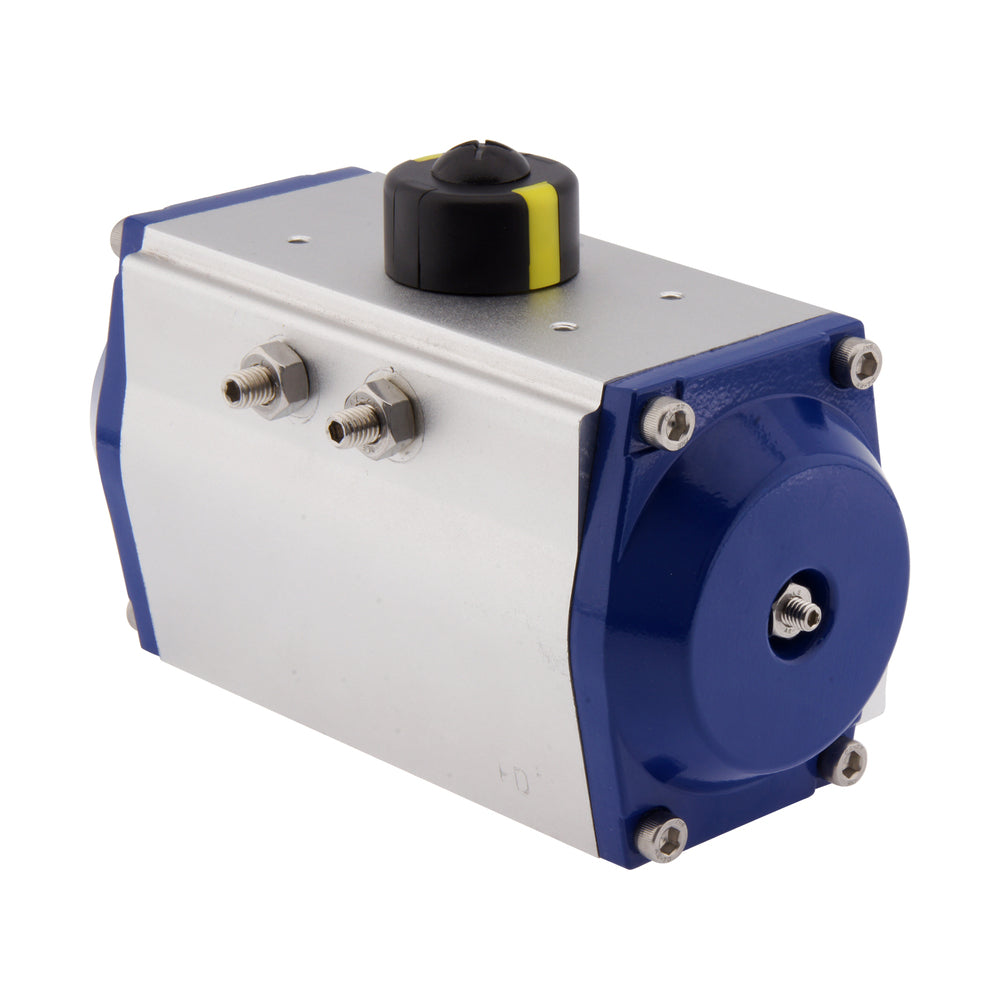

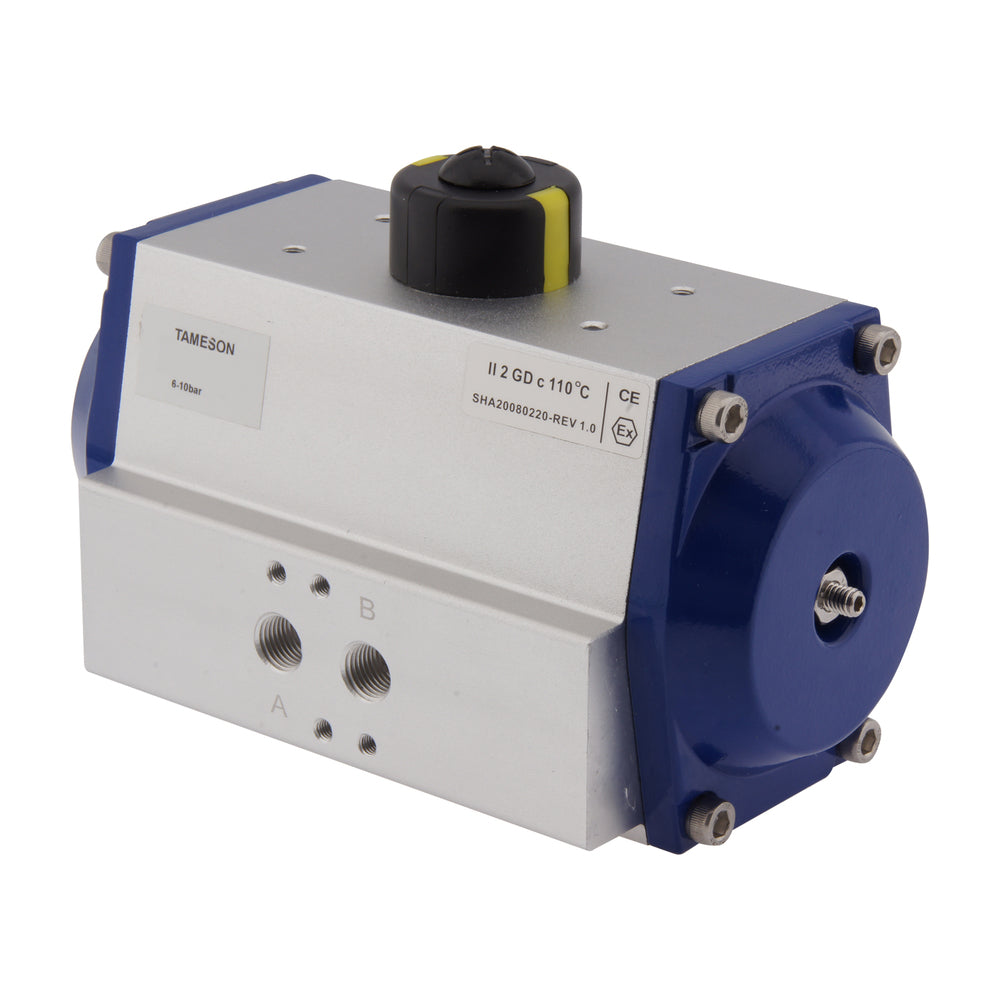

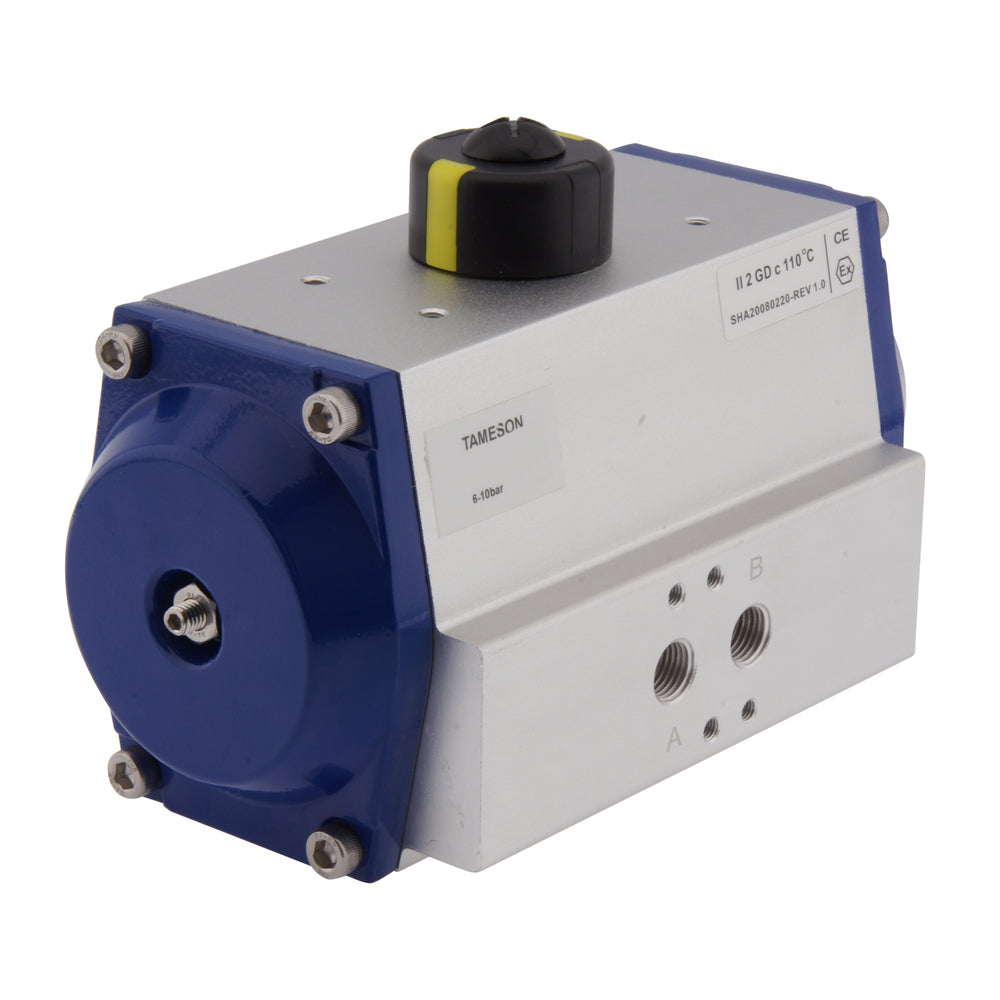

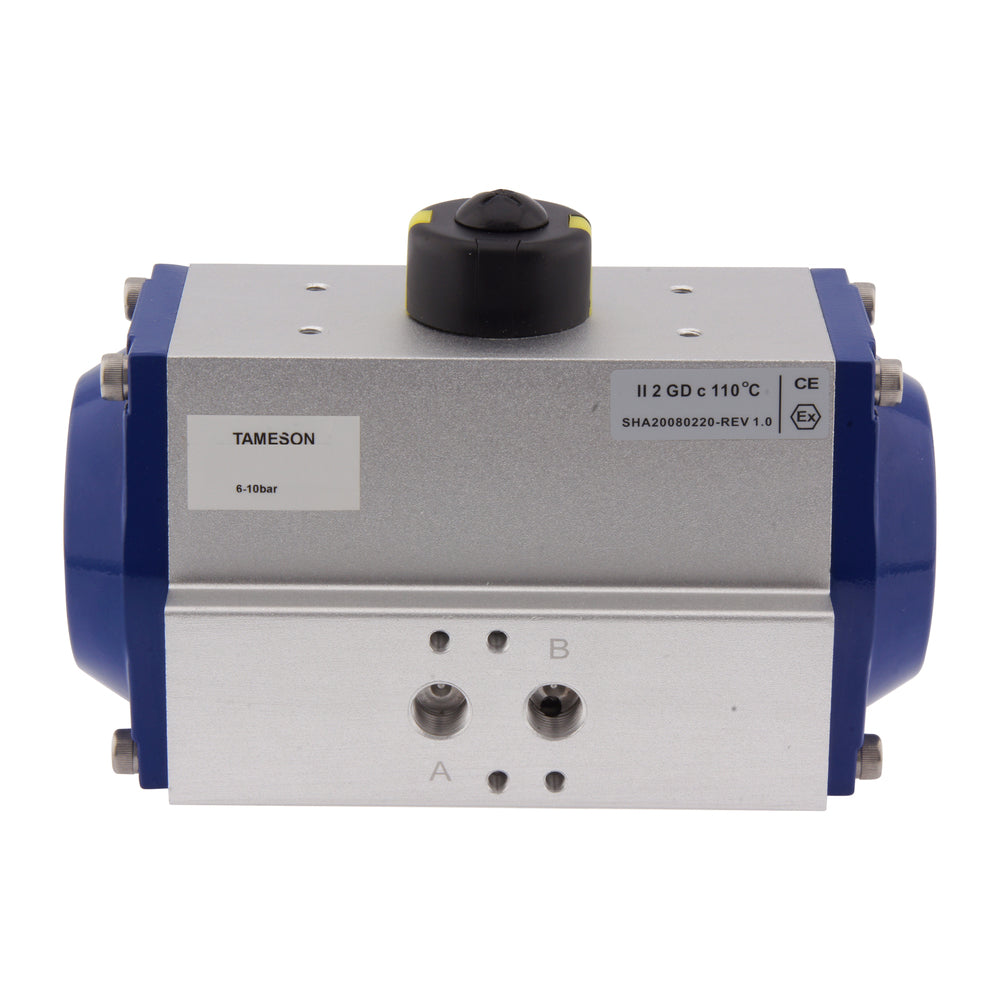

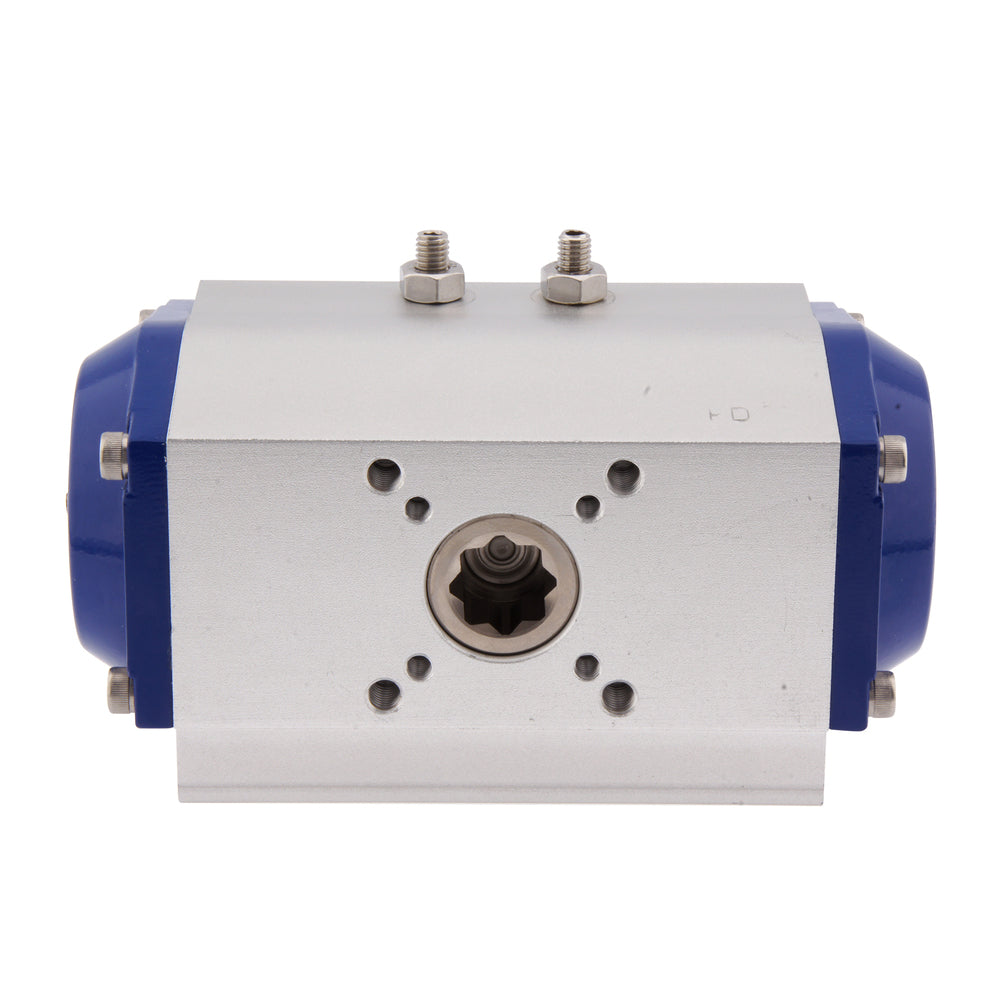

Actionneur Pneumatique Double Effet 143Nm ISO 5211 F05 14 mm PAL 025

L'ajout d'un actionneur pneumatique à une vanne quart de tour à boisseau spherique ou à papillon permet de les commander à distance à l'aide d'air comprime afin d'accroître l'automatisation du système. Les actionneurs pneumatiques constituent une solution fiable pour commander des vannes de grande taille à un coût d'investissement relativement faible. Ces vannes sont generalement dotees d'une bride de montage ISO 5211 et sont donc prêtes à recevoir un actionneur. Cet actionneur est compatible avec les vannes ISO 5211 F05 et dispose d'un raccord en etoile de 14 mm pour les arbres d'entraînement carres. La taille de l'arbre peut être reduite à l'aide d'adaptateurs. Veuillez verifier soigneusement la fiche technique et les dimensions de la bride de votre vanne, car il existe de nombreuses variantes sur le marche. Cet actionneur genère un couple de 143 Nm à 6 bars, mais il dispose d'une fenêtre de pression de contrôle de 6 à 10 bars pour augmenter/diminuer le couple. L'actionneur est à double effet pour un meilleur contrôle. Il est conçu avec une cremaillère en aluminium fiable et un fonctionnement rotatif. L'utilisation de vannes d'etranglement sur les orifices de sortie (après l'electrovanne) permet de regler la vitesse de rotation. Ces actionneurs sont durables grâce à leur boîtier en aluminium anodise et à leur couvercle en aluminium. Grâce au joint NBR, la plage de temperature est comprise entre -20°C et 80°C. L'actionneur possède des orifices G 1/4 pouce pour l'alimentation et le retour d'air. Nous recommandons de monter une electrovanne Namur de 1/4 de pouce directement sur l'actionneur pour contrôler l'alimentation en air. Veuillez noter que 1/4 fait reference à la taille Namur de la vanne, et non à la taille de l'orifice. En outre, un boîtier de contrôle de position ou d'interrupteur de fin de course peut être monte sur le dessus de l'actionneur conformement à la norme VDI/VDE 3845. L'actionneur est certifie ATEX (EX II 2GD c) et peut donc être utilise dans des environnements potentiellement explosifs.

Pour :

• Le double effet permet un meilleur contrôle que les actionneurs à simple effet.
• Convient à la plupart des vannes quart de tour conformes à la norme ISO 5211 F05.
• Possibilite de monter directement une electrovanne Namur pour reduire le nombre de raccords et de tuyaux.
• Joint FKM en option pour augmenter la temperature maximale.
• Certifie ATEX (EX II 2GD c) pour les environnements explosifs.
• Ouverture/fermeture rapide.

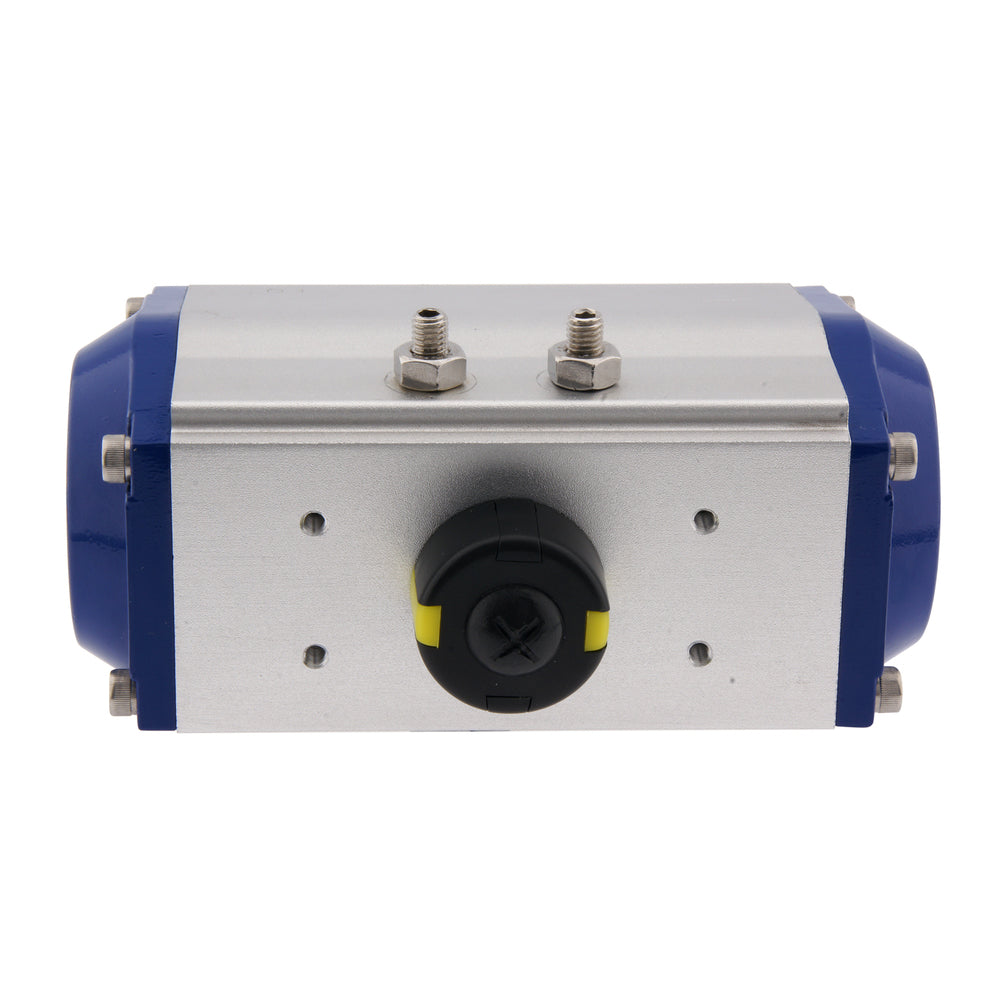

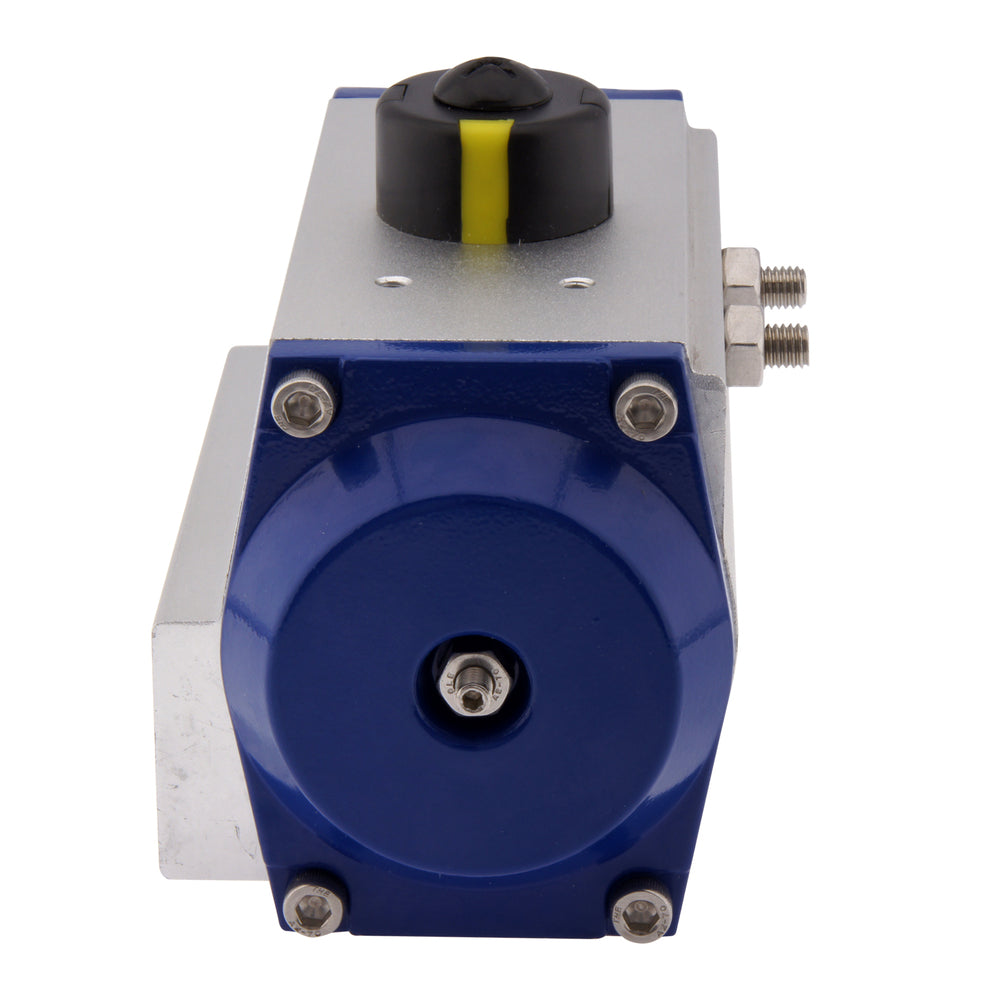

• L'indicateur mecanique situe sur le dessus indique la position de la vanne.
• Peut être equipe d'un boîtier de fin de course.

Cons :

• Les actionneurs à double effet utilisent plus d'air comprime que les actionneurs à simple effet.
• Necessite un système d'air comprime et une electrovanne pour contrôler l'alimentation en air.
• La consommation d'energie est plus elevee que celle des actionneurs electriques.

Serie PAL

Les actionneurs pneumatiques quart de tour PAL permettent de commander des vannes à boule ou des vannes papillon à l'aide d'air comprime. Ils offrent une solution fiable et robuste pour automatiser des vannes de grande taille à un coût d'investissement inferieur à celui des actionneurs electriques. Ils sont montes sur des vannes quart de tour avec une bride superieure ISO 5211 (de F03 à F12). Avec 8 tailles de corps differentes, ils genèrent une plage de couple allant de 4,5 Nm à 802 Nm à 6 bars. Conçus avec une cremaillère et un pignon en aluminium fiables, ils peuvent être à simple effet (ouverture ou fermeture par ressort) ou à double effet pour un meilleur contrôle. Ces actionneurs sont durables avec un boîtier en aluminium anodise et un couvercle en resine acetal (tailles 1-6) ou en aluminium (tailles 12-130). La plage de temperature standard est de -20°C à 80°C avec un joint NBR, mais un joint FKM est disponible en option pour une temperature maximale accrue de 120°C (tailles 1-6) ou 150°C (tailles 12-130). Toutes les vannes ont une interface Namur G 1/4 pouce conforme à la norme VDI/VDE 3845 avec des filetages G 1/8 pouce ou G 1/4 pouce. L'actionneur est adapte aux environnements explosifs grâce à la certification ATEX (EX II 2GD c).
