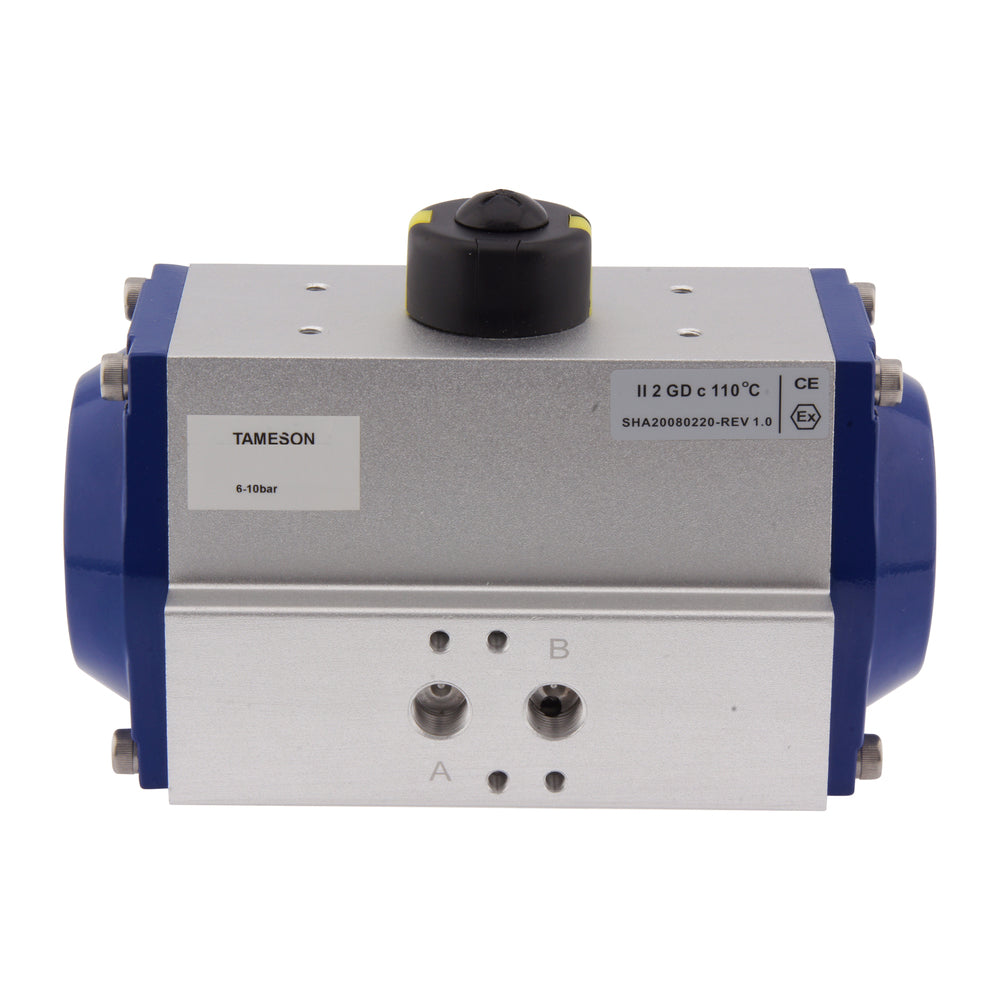

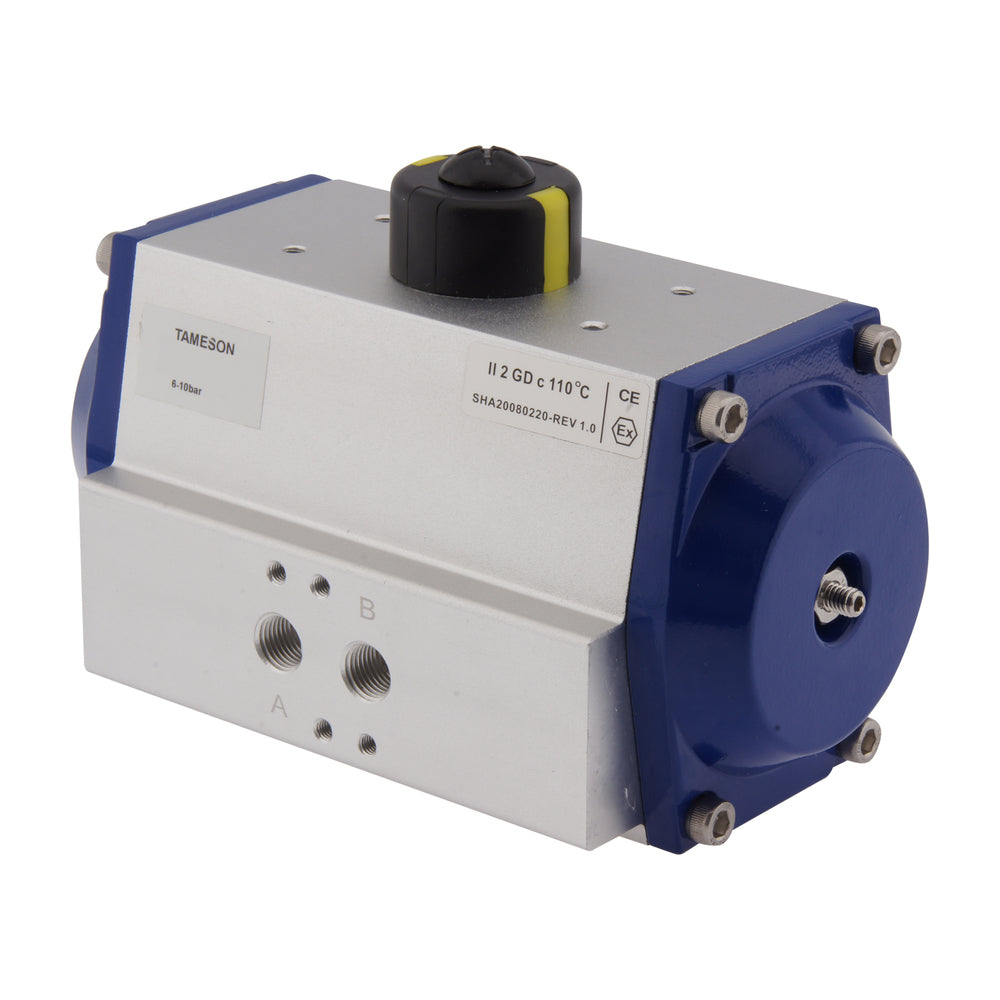

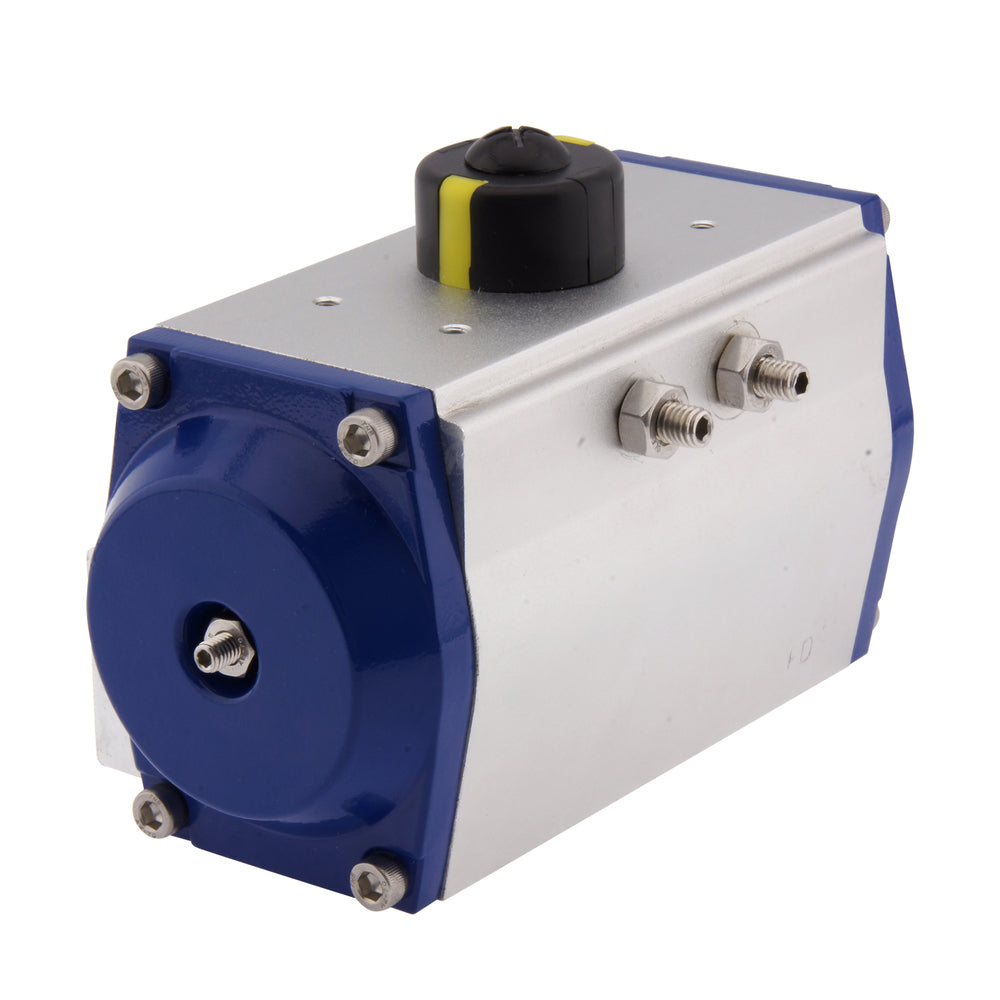

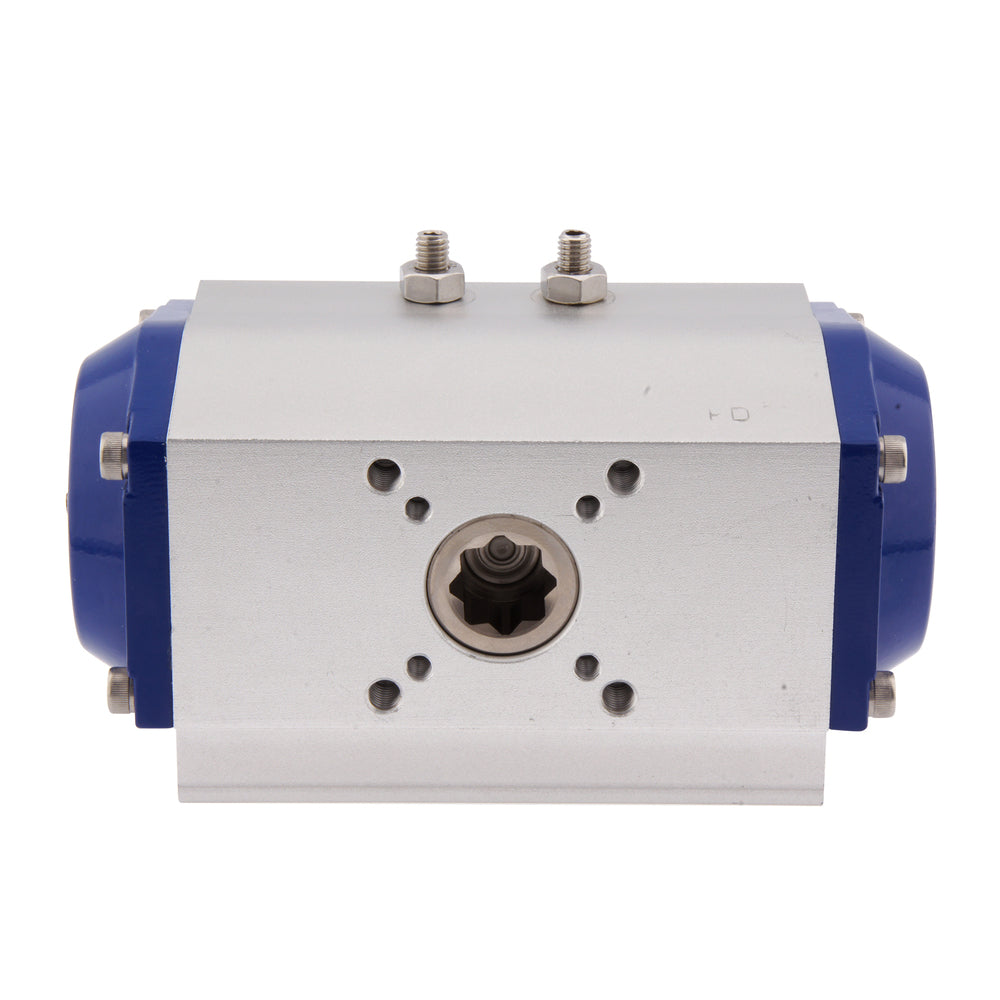

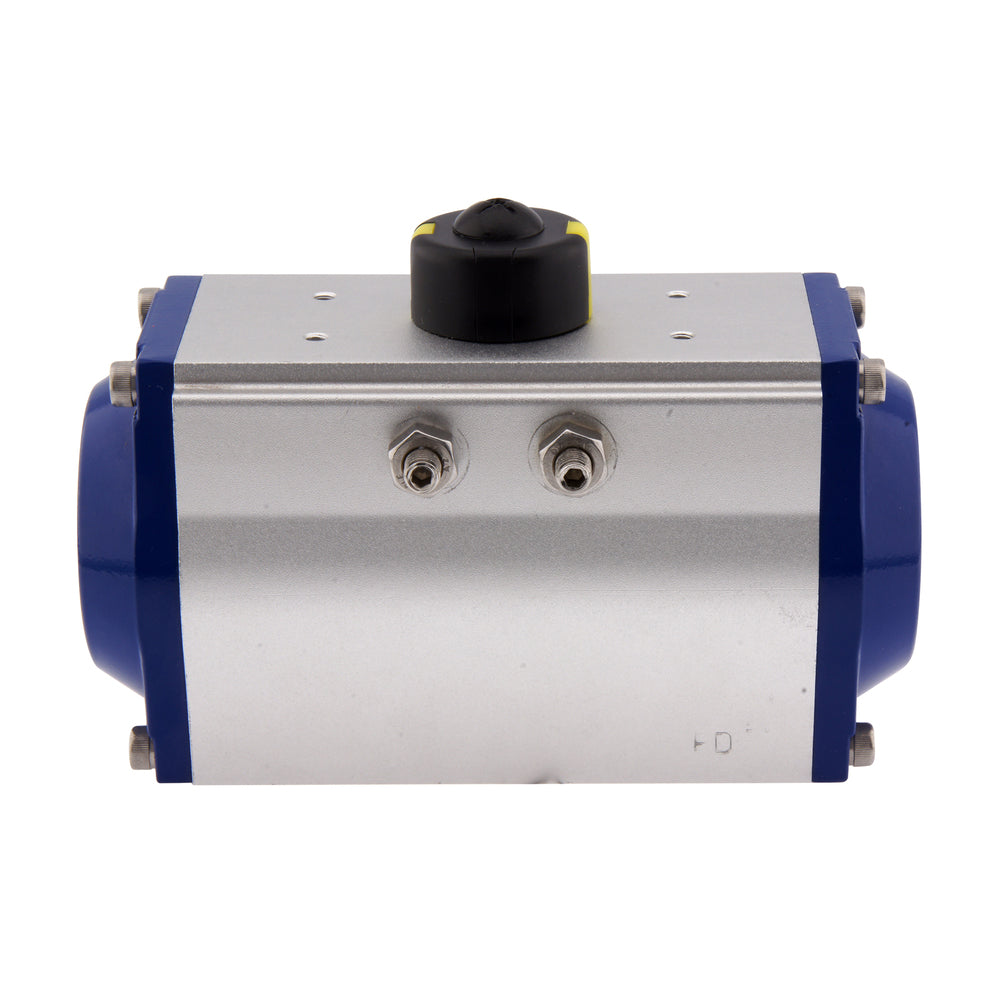

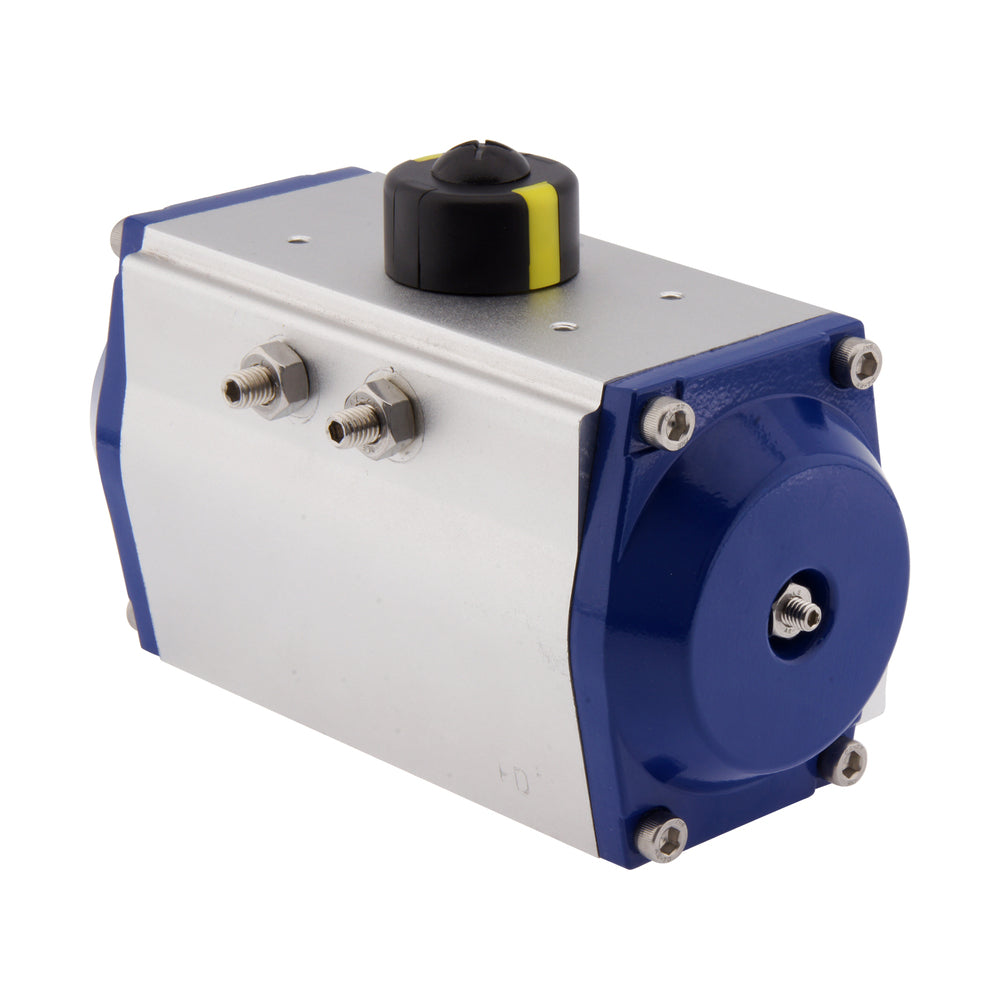

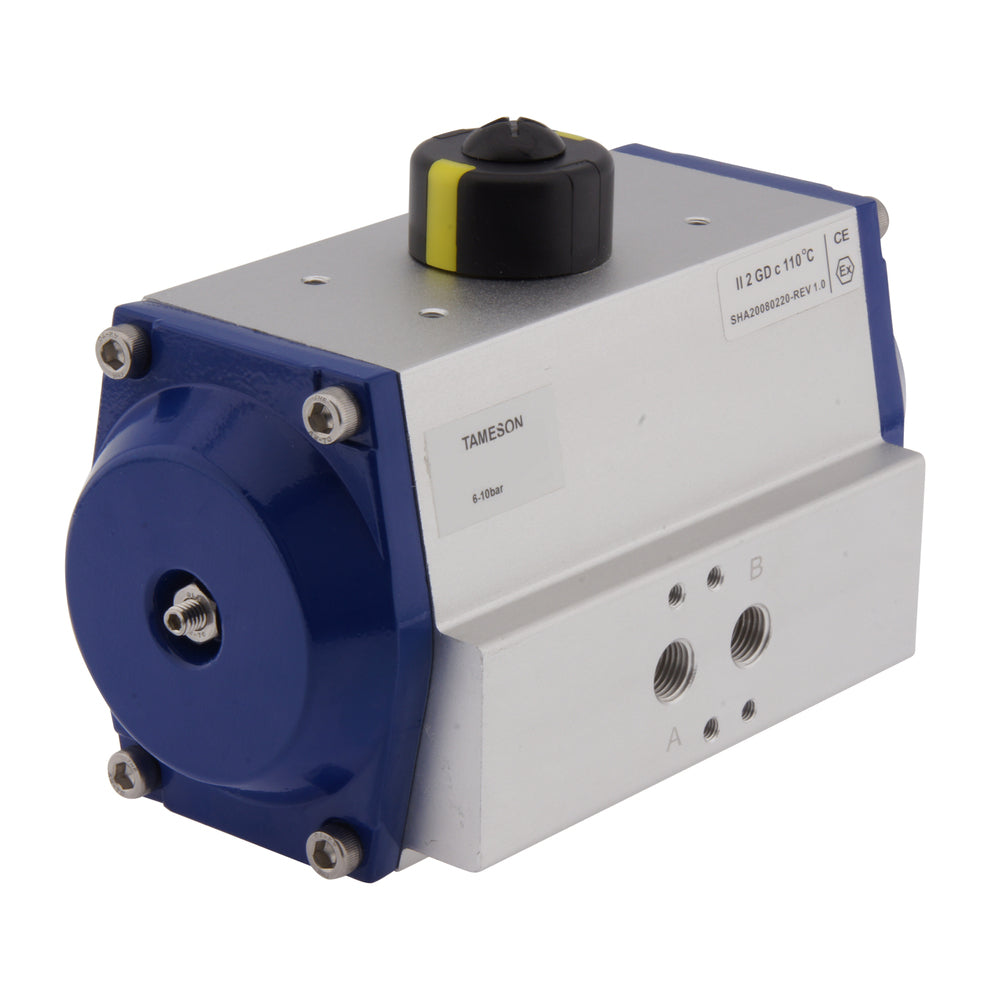

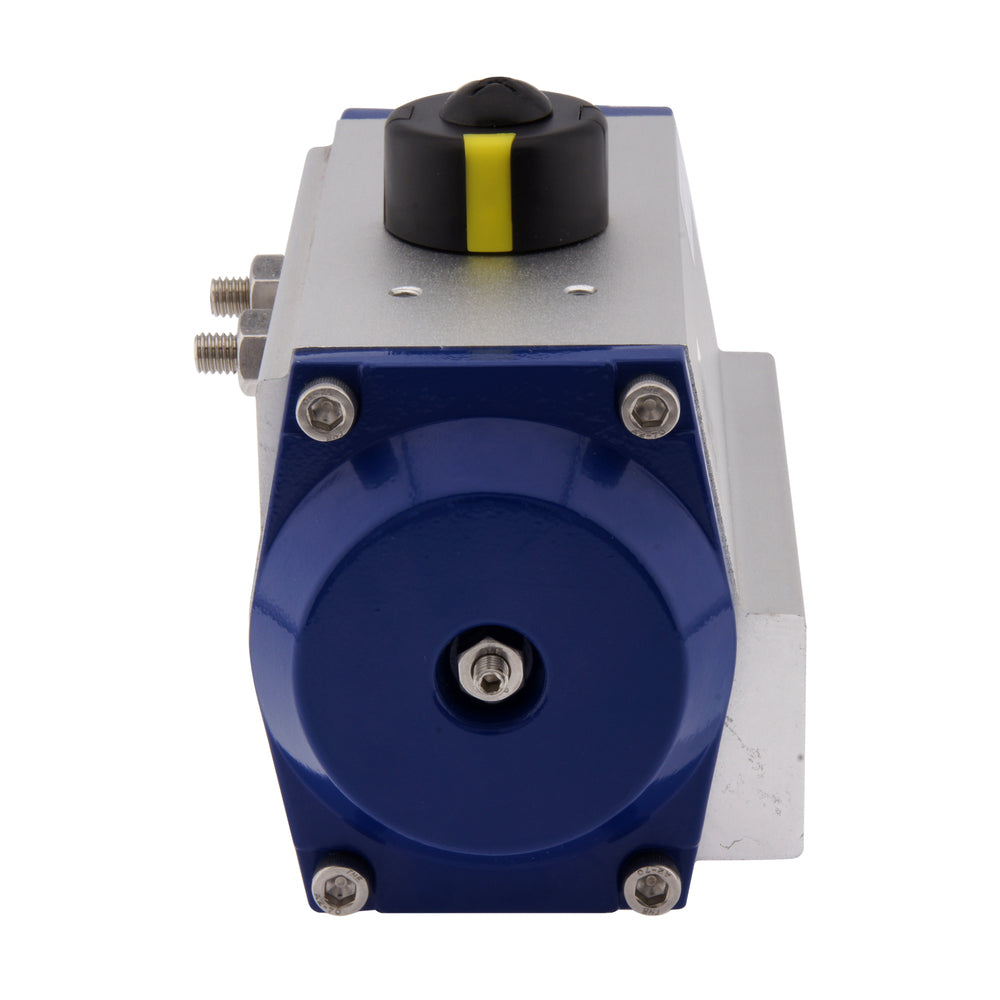

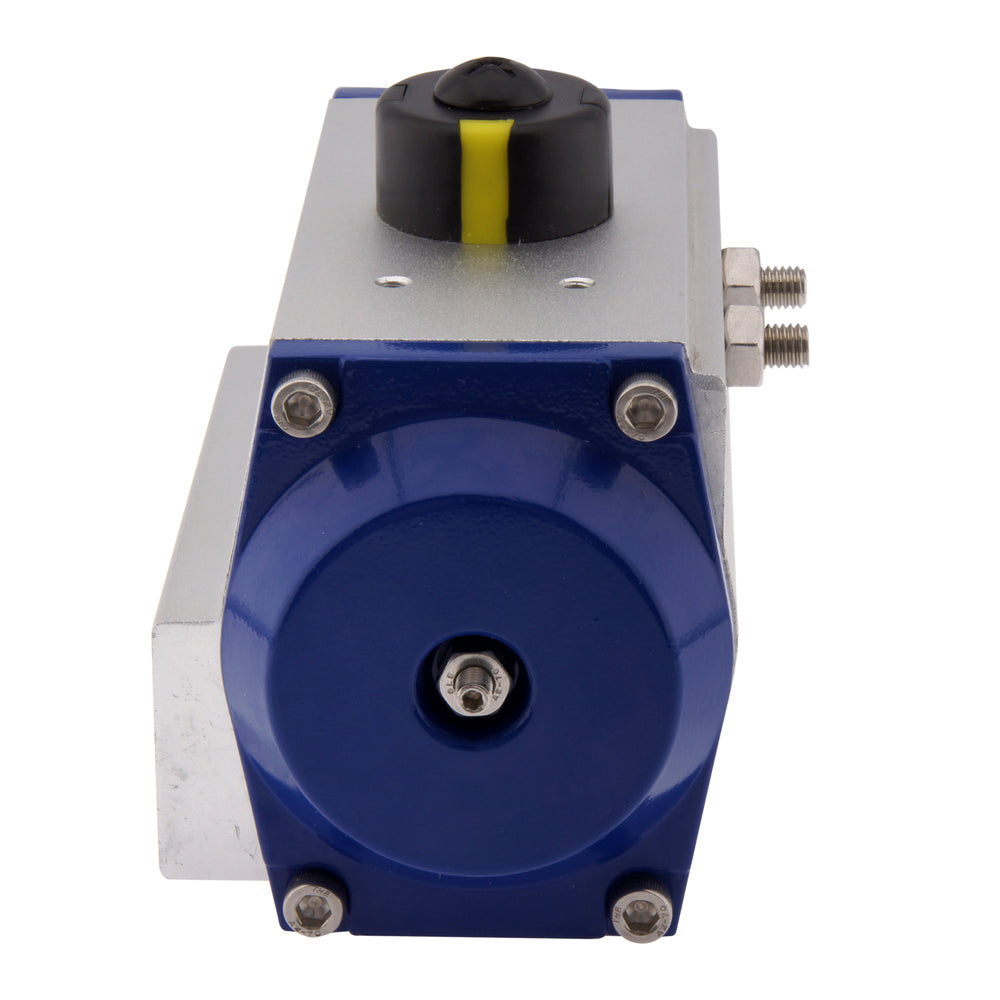

Actionneur Pneumatique Fermeture Par Ressort 28Nm ISO 5211 F05 11mm PAL 012

L'ajout d'un actionneur pneumatique à une vanne quart de tour à boisseau sphérique ou à papillon permet de les commander à distance à l'aide d'air comprimé afin d'accroître l'automatisation du système. Les actionneurs pneumatiques constituent une solution fiable pour commander des vannes de grande taille à un coût d'investissement relativement faible. Ces vannes sont généralement dotées d'une bride de montage ISO 5211 et sont donc prêtes à recevoir un actionneur. Cet actionneur est compatible avec les vannes ISO 5211 F05 et dispose d'un raccord en étoile de 11 mm pour les arbres d'entraînement carrés. La taille de l'arbre peut être réduite à l'aide d'adaptateurs. Veuillez vérifier soigneusement la fiche technique et les dimensions de la bride de votre vanne, car il existe de nombreuses variantes sur le marché. Cet actionneur génère un couple de 28 Nm à 8 bars, mais il dispose d'une fenêtre de pression de contrôle de 6 à 10 bars pour augmenter/diminuer le couple. L'actionneur est fermé par un ressort à simple effet pour économiser l'air comprimé et il revient automatiquement en position de départ en cas de perte d'air ou d'énergie. Il est conçu avec une crémaillère en aluminium fiable et un fonctionnement rotatif. L'utilisation de vannes d'étranglement sur les orifices de sortie (après l'électrovanne) permet de régler la vitesse de rotation. Ces actionneurs sont durables grâce à leur boîtier en aluminium anodisé et à leur couvercle en aluminium. Grâce au joint NBR, la plage de température est comprise entre -20°C et 80°C. L'actionneur possède des orifices G 1/4 pouce pour l'alimentation et le retour d'air. Nous recommandons de monter une électrovanne Namur de 1/4 de pouce directement sur l'actionneur pour contrôler l'alimentation en air. Veuillez noter que 1/4 fait référence à la taille Namur de la vanne, et non à la taille de l'orifice. En outre, un boîtier de contrôle de position ou d'interrupteur de fin de course peut être monté sur le dessus de l'actionneur conformément à la norme VDI/VDE 3845. L'actionneur est certifié ATEX (EX II 2GD c) et peut donc être utilisé dans des environnements potentiellement explosifs.

Pour :

• Le simple effet permet d'économiser l'air comprimé et le robinet revient à sa position initiale en cas de perte d'air ou d'électricité.
• Convient à la plupart des vannes quart de tour conformes à la norme ISO 5211 F05.
• Possibilité de monter directement une électrovanne Namur pour réduire le nombre de raccords et de tuyaux.
• Joint FKM en option pour augmenter la température maximale.
• Certifié ATEX (EX II 2GD c) pour les environnements explosifs.
• Ouverture/fermeture rapide.

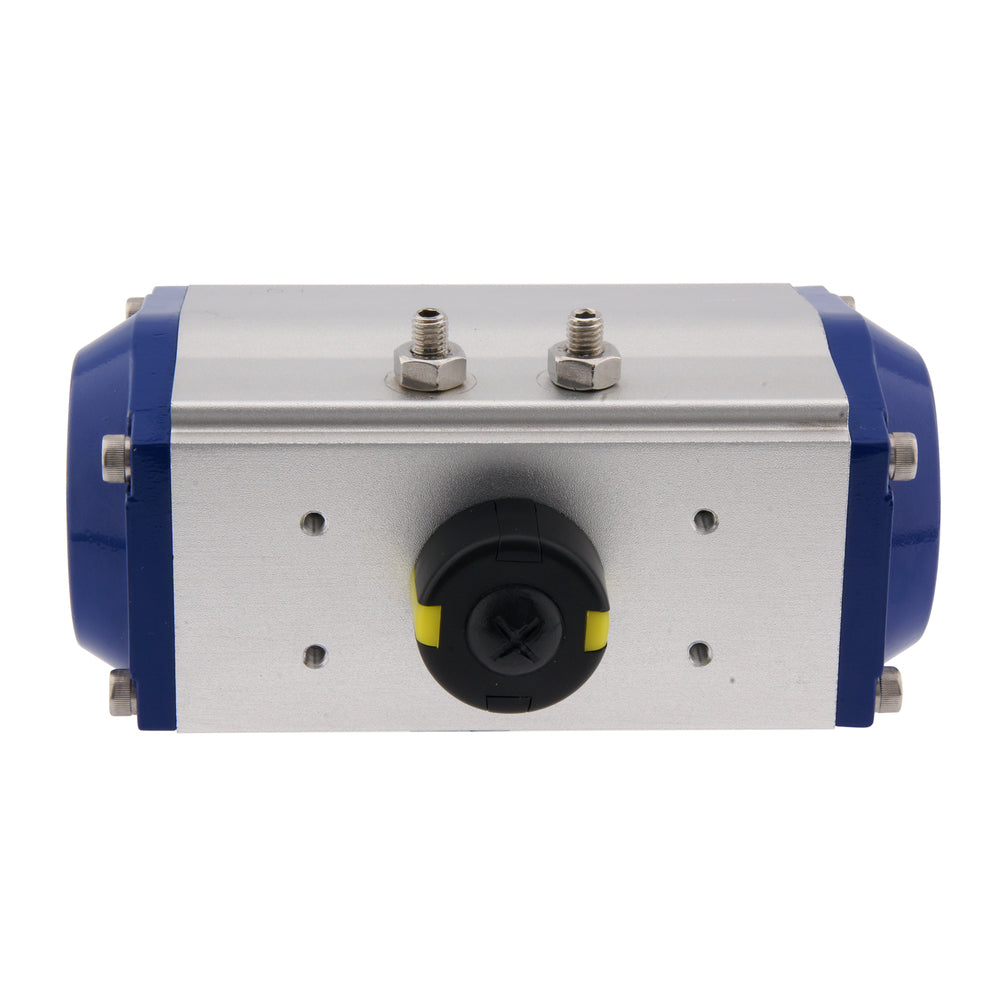

• L'indicateur mécanique situé sur le dessus indique la position de la vanne.
• Peut être équipé d'un boîtier de fin de course.

Cons :

• Les actionneurs à simple effet offrent moins de contrôle que les actionneurs à double effet.
• Nécessite un système d'air comprimé et une électrovanne pour contrôler l'alimentation en air.
• La consommation d'énergie est plus élevée que celle des actionneurs électriques.

Série PAL

Les actionneurs pneumatiques quart de tour PAL permettent de commander des vannes à boule ou des vannes papillon à l'aide d'air comprimé. Ils offrent une solution fiable et robuste pour automatiser des vannes de grande taille à un coût d'investissement inférieur à celui des actionneurs électriques. Ils sont montés sur des vannes quart de tour avec une bride supérieure ISO 5211 (de F03 à F12). Avec 8 tailles de corps différentes, ils génèrent une plage de couple allant de 9,92 Nm à 901,8 Nm à 8 bars. Conçus avec une crémaillère et un pignon en aluminium fiables, ils peuvent être à simple effet (ouverture ou fermeture par ressort) ou à double effet pour un meilleur contrôle. Ces actionneurs sont durables avec un boîtier en aluminium anodisé et un couvercle en résine acétal (tailles 1-6) ou en aluminium (tailles 12-130). La plage de température standard est de -20°C à 80°C avec un joint NBR, mais un joint FKM est disponible en option pour une température maximale accrue de 120°C (tailles 1-6) ou 150°C (tailles 12-130). Toutes les vannes ont une interface Namur G 1/4 pouce conforme à la norme VDI/VDE 3845 avec des filetages G 1/8 pouce ou G 1/4 pouce. L'actionneur est adapté aux environnements explosifs grâce à la certification ATEX (EX II 2GD c).
