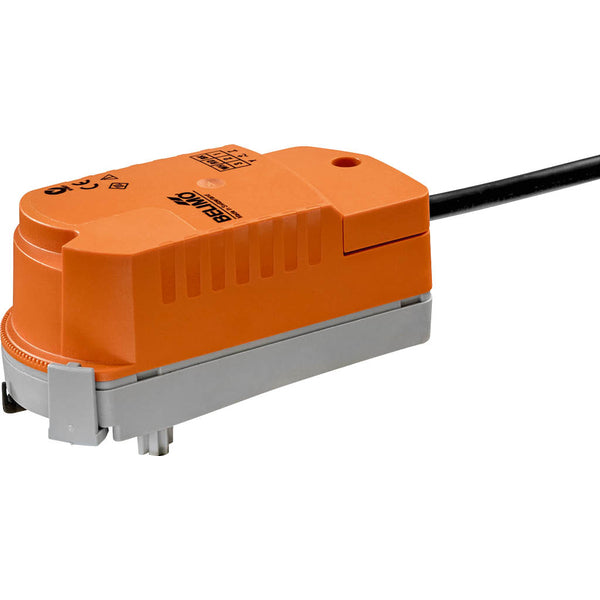

Actionneur Belimo Ouvert/Fermé Cas De Défaillance 24VAC/DC 1Nm IP40 75s CQK24A

Cet actionneur électrique Belimo ZoneTight est conçu pour commander des vannes quart de tour. L'actionneur délivre un couple de 1 Nm et peut ouvrir/fermer la vanne en 75 secondes. Cet actionneur nécessite une tension d'alimentation de 24 V AC/DC et dispose d'un indicateur visuel de positionnement permettant de voir clairement la position de la vanne. L'actionneur est doté d'une commande à deux points (ouverture-fermeture). L'actionneur positionne simultanément la vanne pendant que les condensateurs intégrés sont chargés. En cas d'interruption de l'alimentation électrique, la vanne revient automatiquement en position ouverte en utilisant l'énergie électrique stockée. L'actionneur est doté d'un boîtier en plastique durable et d'un indice de protection IP40. Cet actionneur peut fonctionner à des températures ambiantes comprises entre 5 et 40 °C (41 et 104 °F). L'actionneur est livré avec un câble d'alimentation de 1 mètre.

L'actionneur est équipé d'une protection contre les surcharges, il n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. Retirer l'actionneur en cliquant dessus, puis utiliser l'actionneur pour faire tourner l'axe de la vanne. L'actionneur peut être monté à la main sur la vanne sans nécessiter d'outils. Veillez à ne faire que des mouvements verticaux (Attention !). Les goupilles doivent être alignées avec les trous de la bride. L'orientation du montage peut être configurée par incréments de 180° par rapport à la vanne. L'angle de rotation de l'actionneur peut être réglé par incréments de 2,5° à l'aide d'un clip. Cette fonction permet de régler le débit maximal de la vanne. L'actionneur déplace simultanément la vanne dans la position de fonctionnement requise et charge les condensateurs intégrés. Si l'alimentation électrique est interrompue, l'énergie électrique stockée amène la vanne en position de sécurité, en tenant compte d'un temps de pontage réglé en usine à 1 seconde. Les actionneurs à condensateur nécessitent une période de précharge pour amener les condensateurs à un niveau de tension utilisable. Ainsi, en cas de panne de courant, l'actionneur peut à tout moment passer de sa position actuelle à la position de sécurité. Après la livraison en usine, l'actionneur est entièrement déchargé et nécessite environ 25 secondes de précharge avant la configuration initiale pour élever les condensateurs au niveau de tension nécessaire.

Pour :

• L'actionneur est équipé d'une fonction de sécurité intégrée.
• Annulation manuelle
• L'actionneur est protégé contre les surcharges
• Montage direct simple
• Indicateur visuel de position

Cons :

• Le temps d'ouverture/fermeture de 75 secondes est lent pour certaines applications.
