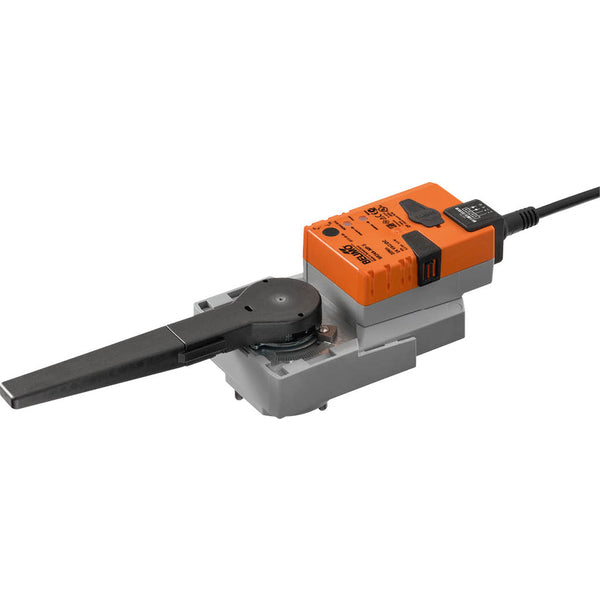

Actionneur Belimo 24VAC/DC 20Nm BACnet/Modbus/MP-Bus IP54 90s F05 SR24A-MOD-5

Cet actionneur électrique Belimo est conçu pour contrôler les vannes quart de tour. L'actionneur délivre un couple de 20 Nm et peut ouvrir/fermer la vanne en 90 secondes. Cet actionneur nécessite une tension d'alimentation de 24 V CA/CC et dispose d'un indicateur de positionnement visuel pour voir clairement la position de la vanne. L'actionneur prend en charge les protocoles de communication BACnet MSTP/Modbus RTU/MP-Bus et requiert le produit ZTH EU pour définir l'adresse du protocole et lier l'actionneur au système. De plus, ZTH EU permet de régler un signal de commande analogique 0-10V ou 2-10V. L'actionneur se monte sur une vanne quart de tour avec des brides ISO 5211 F05. L'actionneur a un boîtier en plastique durable et a une protection IP54. Cet actionneur peut fonctionner à des températures ambiantes comprises entre -30 et 50 °C (-22 et 122 °F). L'actionneur est livré avec un câble d'alimentation de 1 mètre.

L'actionneur est équipé d'une protection contre les surcharges, il n'a pas besoin de fins de course et s'arrête automatiquement lorsque la butée est atteinte. Un déverrouillage manuel est possible à l'aide d'un bouton-poussoir, qui désengage le train d'engrenages tant que le bouton est enfoncé ou reste verrouillé. L'actionneur peut être directement monté sur la vanne rotative ou papillon avec une bride de montage. L'orientation de montage par rapport à la vanne peut être sélectionnée par incréments de 90°. L'actionneur est livré avec une interface intégrée pour BACnet MSTP, Modbus RTU et MP-Bus. Il reçoit le signal de commande numérique du système de commande et fournit l'état actuel. L'angle de rotation peut être ajusté avec des butées mécaniques.

Avantages :

• L'actionneur peut être monté sur la vanne via la bride ISO 5211 F05
• Actionneur modulant avec bus de terrain ou un signal 0-10 V/2-10 V
• Déverrouillage manuel
• L'actionneur est protégé contre les surcharges
• Indicateur de position visuel

Inconvénients :

• Le produit ZTH EU est nécessaire (non inclus) pour définir l'adresse du protocole et lier l'actionneur au système
• Le temps d'ouverture/fermeture de 90 s est lent pour certaines applications
