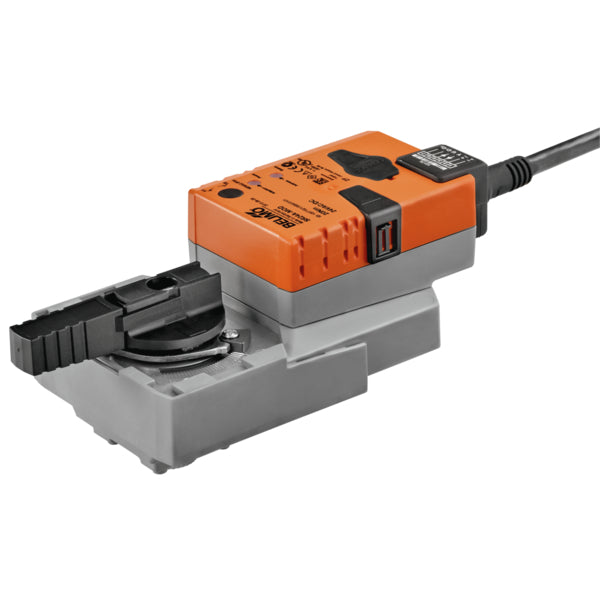

Actionneur Belimo 24VAC/DC 20Nm BACnet/Modbus/MP-Bus IP54 90s SR24A-MOD

Cet actionneur électrique Belimo est conçu pour contrôler les vannes quart de tour. L'actionneur délivre un couple de 20 Nm et peut ouvrir/fermer la vanne en 90 secondes. Cet actionneur nécessite une tension d'alimentation de 24 V CA/CC et dispose d'un indicateur de positionnement visuel pour voir clairement la position de la vanne. L'actionneur prend en charge les protocoles de communication BACnet MSTP/Modbus RTU/MP-Bus et requiert le produit ZTH EU pour définir l'adresse du protocole et lier l'actionneur au système. De plus, ZTH EU permet de régler un signal de commande analogique 0-10V ou 2-10V. L'actionneur possède un boîtier en plastique durable et a une protection IP54. Cet actionneur peut fonctionner à des températures ambiantes comprises entre -30 et 50 °C (-22 et 122 °F). L'actionneur est livré avec un câble d'alimentation de 1 mètre.

L'actionneur est équipé d'une protection contre les surcharges, il n'a pas besoin de fins de course et s'arrête automatiquement lorsque la butée est atteinte. Un déverrouillage manuel est possible à l'aide d'un bouton-poussoir, qui désengage le train d'engrenages tant que le bouton est enfoncé ou reste verrouillé. L'actionneur peut être directement monté sur la vanne à boisseau sphérique à l'aide d'une seule vis. L'orientation de montage par rapport à la vanne à boisseau sphérique peut être choisie par incréments de 90°. L'actionneur est livré avec une interface intégrée pour BACnet MSTP, Modbus RTU et MP-Bus. Il reçoit le signal de commande numérique du système de commande et fournit l'état actuel. L'angle de rotation peut être ajusté avec des butées mécaniques.

Avantages :

• Actionneur modulant avec bus de terrain ou un signal 0-10 V/2-10 V
• Déverrouillage manuel
• L'actionneur est protégé contre les surcharges
• Indicateur de position visuel

Inconvénients :

• Le produit ZTH EU est nécessaire (non inclus) pour définir l'adresse du protocole et lier l'actionneur au système
• Le temps d'ouverture/fermeture de 90 s est lent pour certaines applications
